ACIERA F 3
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

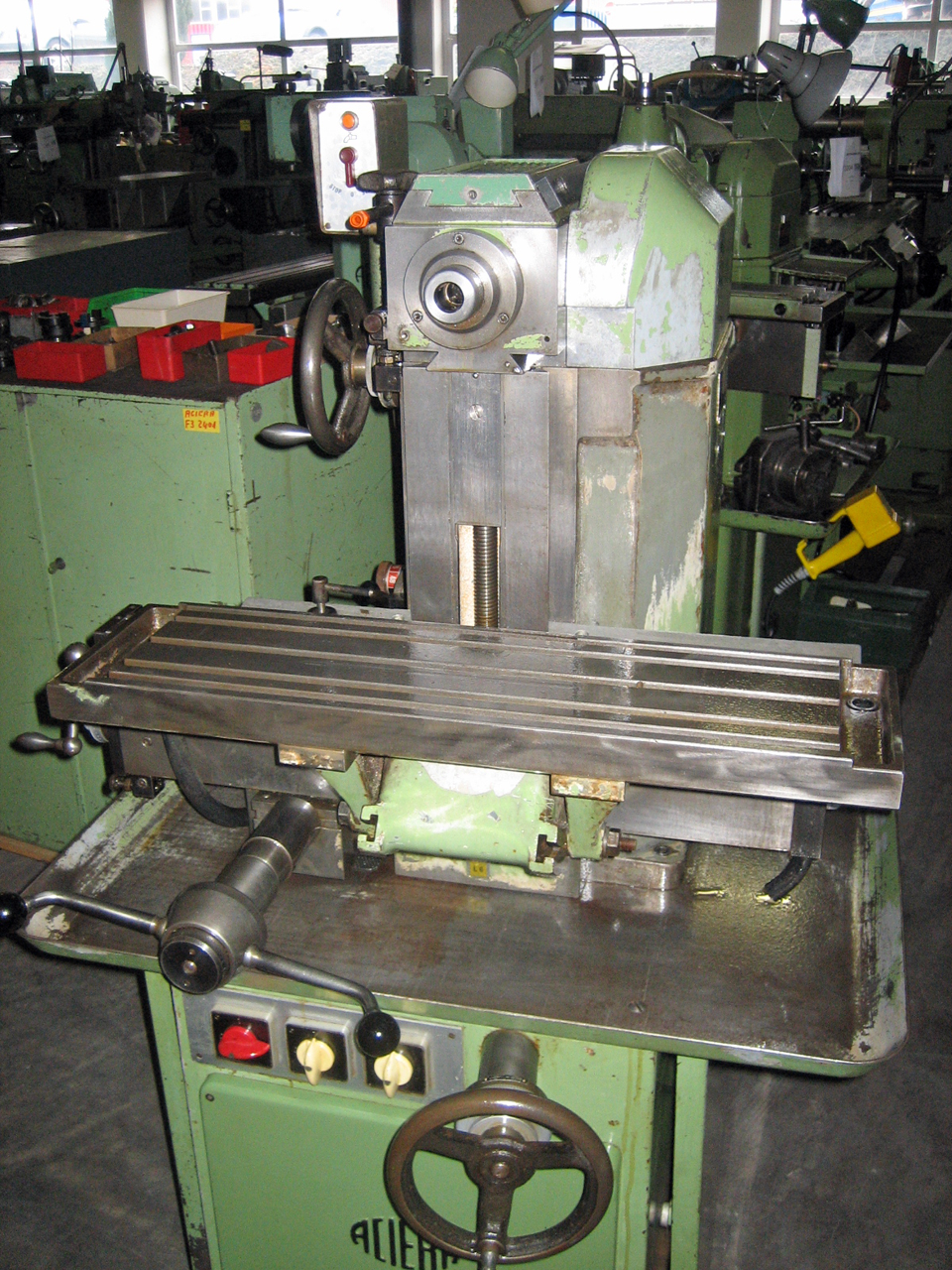

ACIERA F 3 ist eine Universalfräsmaschine für Präzision, hohe Genauigkeit und Zuverlässigkeit. Tisch 600×190 mm; Wege X300 Y135 Z300 mm; Abstand Vertikalspindel–Tisch 260 mm, Horizontalspindel–Tisch 310 mm. Spindel 8 Stufen 100–2000 t/min; Aufnahme V ISO30 H W20; 8 Vorschübe 12–116 mm/min. 50 Hz 3x380 V; Motor 2,0 CV; Gesamtleistung 3 CV; Gewicht ≈600 kg; Maße 1100×900×1600 mm. Mit Schraubstock (Backenbreite 100 mm). Erlaubt enge Toleranzen; geeignet für Automobil, Uhrenindustrie, Maschinenbau, Luftfahrt und Medizintechnik
| Tischlänge | 600 mm |
| Tischbreite | 190 mm |
| Längsweg (X-Achse) | 300 mm |
| Querbewegung (Y-Achse) | 135 mm |
| Vertikalweg (Z-Achse) | 300 mm |
| Entfernung zwischen Vertikalspindel und Tisch | 260 mm |
| Entfernung zwischen Horizontalspindel und Tisch | 310 mm |
| Spindeldrehzahlen: | |
| Anzahl (Stufen) | 8 |
| von | 100 t/min |
| bis | 2000 t/min |
| Spindelaufnahme: | |
| Vertikal | ISO 30 |
| Horizontal | W20 |
| Vorschübe: Anzahl (Stufen) | 8 |
| Längs von | 12.0 mm/min |
| bis | 116 mm/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Motorenleistung | 2.0 CV |
| Gesamtleistungsbedarf | 3 CV |
| Maschinengewicht ca. | 600 kg |
| Abmessungen Maschine: | |
| Länge | 1100 mm |
| Breite | 900 mm |
| Höhe | 1600 mm |
| Diverses Zubehör: | |
| Schraubstock: Backenbreite | 100 mm |
| Kühlmitteleinrichtung | |
| Gegenhalter |
