SCHAUBLIN 102 N-80
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

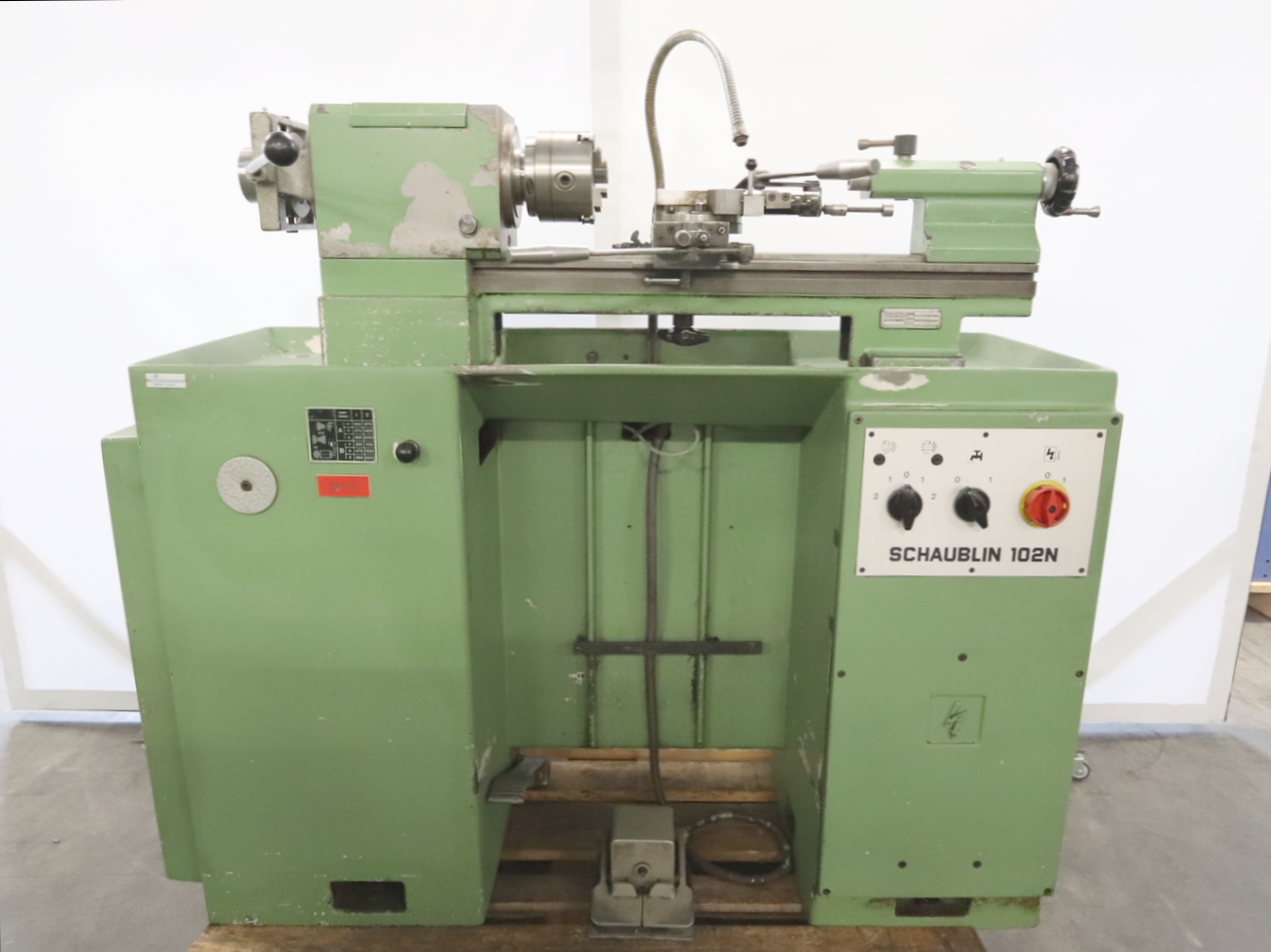

SCHAUBLIN 102 N-80 is a Werkzeugmacherdrehbank, ausgelegt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Kapazitäten: Spitzenhöhe 102 mm, Spitzenweite 375 mm, Ø über Planschlitten 120 mm, Ø über Bett 200 mm, Spindelbohrung 45 mm, Dreibackenfutter Ø100 mm, Spannzange 38 F, Reitstockkegel 2 CM. Technische Daten: 90–2600 t/min (stufenlos), 3×380 V 50 Hz, Spindelmotor 1.5 CV, Gewicht ≈550 kg, L1200×B600×H1400, Gussockel, Fuß-Umkehrschalter. Zubehör: Kühlmitteleinrichtung, Schnellspanneinrichtung, Bohrreitstock. Eignet sich für enge Toleranzen; Branchen: Automotive, Uhrenbau, Werkzeugbau, Luftfahrt, Medizintechnik.
| Spitzenhöhe | 102 mm |
| Spitzenweite | 375 mm |
| Drehdurchmesser über Planschlitten | 120 mm |
| Drehdurchmesser über dem Bett | 200 mm |
| Spindelbohrung | 45 mm |
| Spannzange Typ | 38 F |

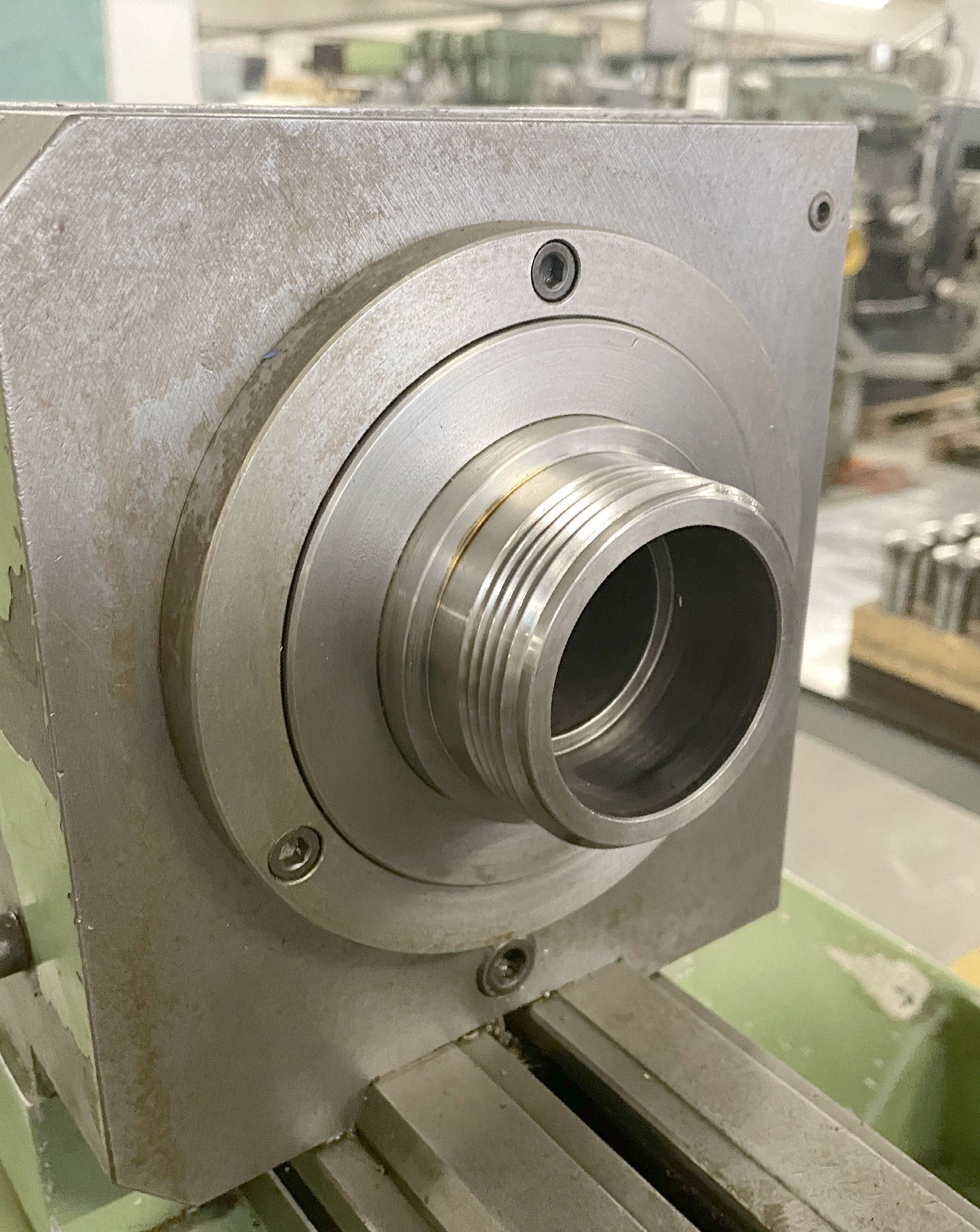

| Spindelaufnahme Gewinde | |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 90 t/min |
| bis | 2600 t/min |
| Reitstock-Pinolenaufnahme: | 2 CM |
| Anschluss 50 Hz 3x | 380 Volt |
| Spindelmotor | 1.5 CV |
| Maschinengewicht ca. | 550 kg |
| Abmessungen Maschine: | |
| Länge | 1200 mm |
| Breite | 600 mm |
| Höhe | 1400 mm |
| Diverses Zubehör: | |
| Ausführung auf Gussockel: | |
| Fuss-Umkehrschalter | |
| Kühlmitteleinrichtung | |
| Dreibackenfutter Ø | 100 mm |
| Schnellspanneinrichtung | |
| Bohrreitstock |
