ACIERA F 3
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
ACIERA F 3 ist eine Universalfräsmaschine, konzipiert für Präzision, hohe Genauigkeit und Zuverlässigkeit. Tisch 600x190 mm; Verfahrwege X300 mm, Y135 mm, Z300 mm; Abstand Vertikalspindel–Tisch 260 mm, Horizontalspindel–Tisch 310 mm. Spindel 8 Stufen 100–2000 t/min, Aufnahme 20 W; Vorschübe 8 Stufen 12–116 mm/min; Anschluss 50 Hz 3x380 V; Motor 2 CV; Gesamtleistung 3 kVA; Gewicht ~620 kg; Abmessungen 1100x900x1600 mm. Zubehör: Gegenhalter, Winkeltisch, Vertikalfräskopf. Einsatz bei engen Toleranzen in Automotive, Uhrenbau, Maschinenbau, Luftfahrt und Medizintechnik.
| Tischlänge | 600 mm |
| Tischbreite | 190 mm |
| Längsweg (X-Achse) | 300 mm |
| Querbewegung (Y-Achse) | 135 mm |
| Vertikalweg (Z-Achse) | 300 mm |
| Entfernung zwischen Vertikalspindel und Tisch | 260 mm |
| Entfernung zwischen Horizontalspindel und Tisch | 310 mm |
| Spindeldrehzahlen: | |
| Anzahl (Stufen) | 8 |
| von | 100 t/min |
| bis | 2000 t/min |
| Spindelaufnahme: | 20 W |
| Vorschübe: Anzahl (Stufen) | 8 |
| Längs von | 12.0 mm/min |
| bis | 116 mm/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Motorenleistung | 2 CV |
| Gesamtleistungsbedarf | 3 kVA |
| Maschinengewicht ca. | 620 kg |
| Abmessungen Maschine: | |
| Länge | 1100 mm |
| Breite | 900 mm |
| Höhe | 1600 mm |
| Diverses Zubehör: | |

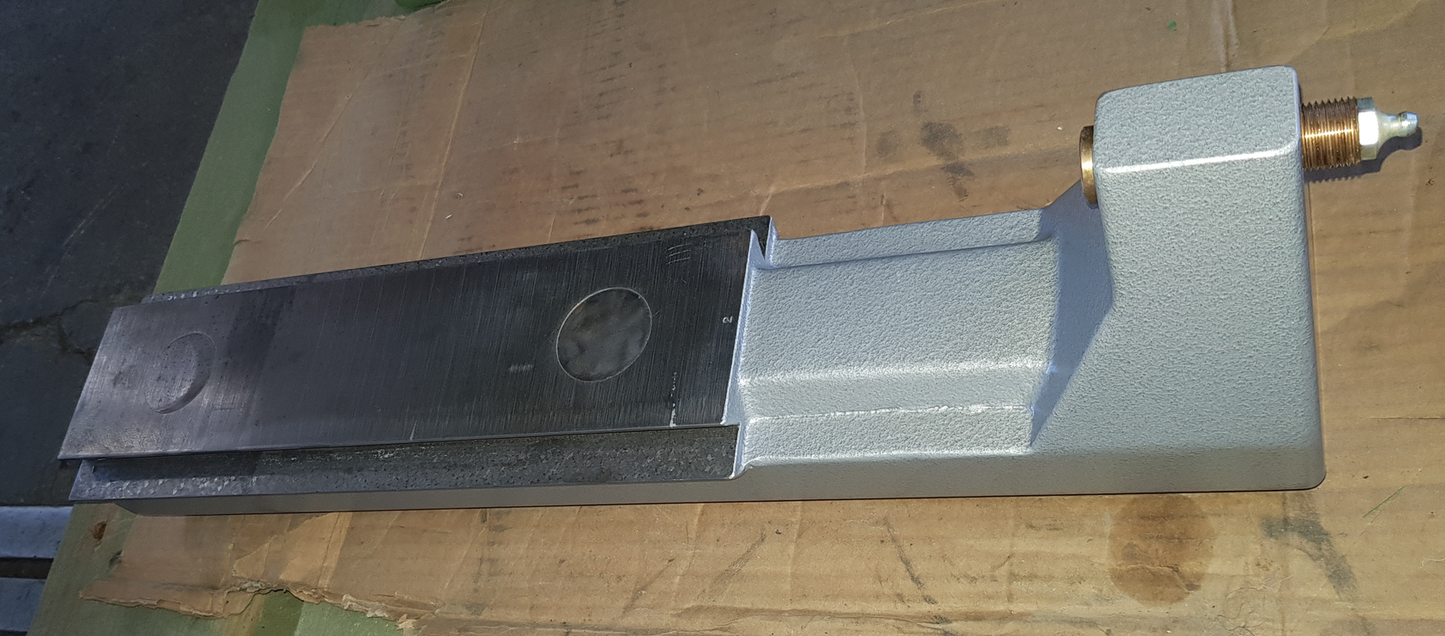

| Gegenhalter | |
| Winkeltisch | |
| Vertikalfräskopf |
