SCHAUBLIN 13
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

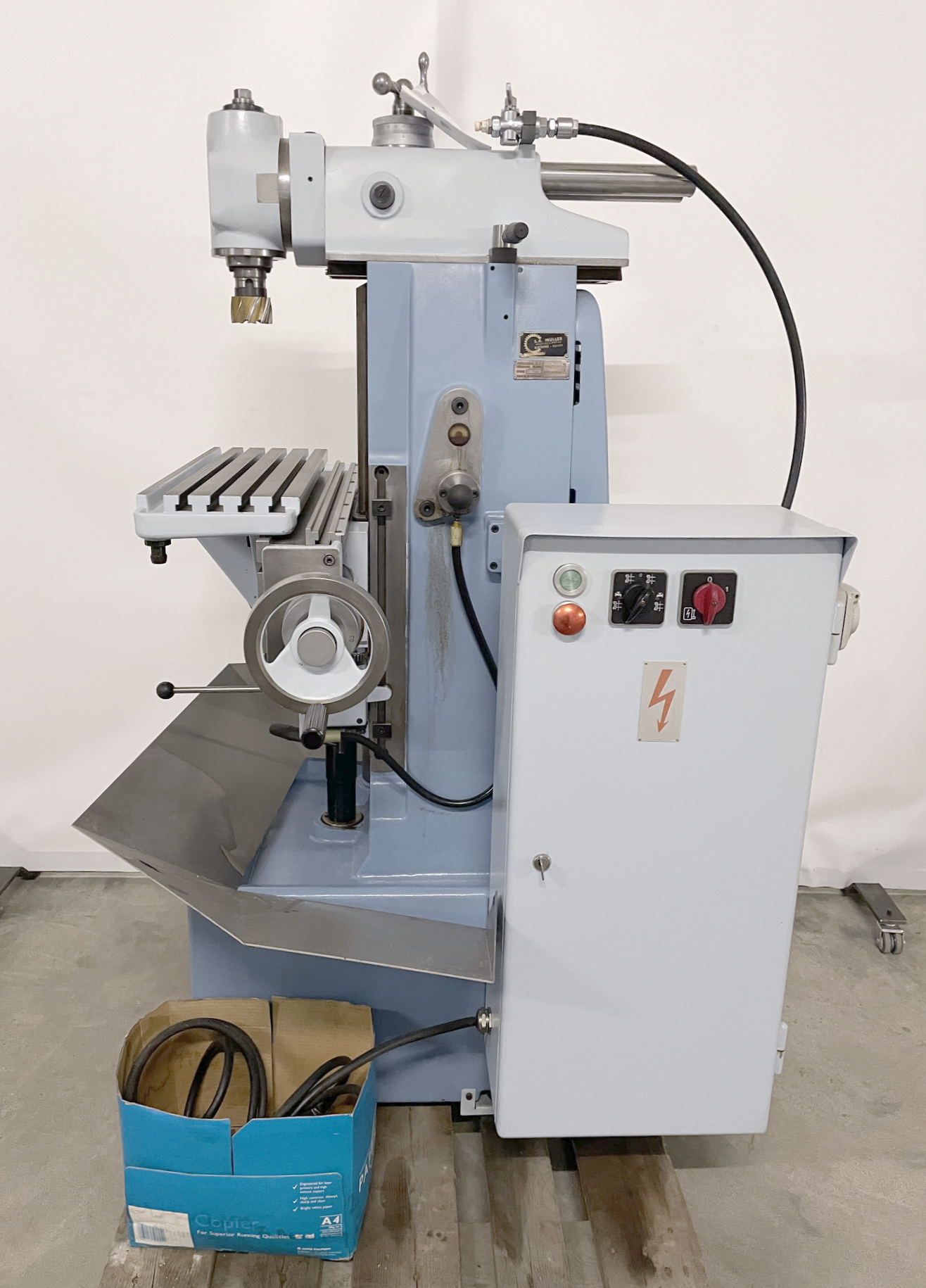

SCHAUBLIN 13 ist eine Universalfräsmaschine für Präzisionsbearbeitung mit hoher Genauigkeit und Zuverlässigkeit. Tisch 600×210 mm; Wege X260 Y150 Z310 mm. Spindel ISO30, stufenlos 58–2000 rpm. 10 Vorschübe 12–400 mm/min; Eilgang X/Z 1,2 m/min. Anschluss 3×380 V 50 Hz, 4 CV; Gewicht ~750 kg; Abmessungen 1500×1100×1600 mm. Zubehör: Kühlmitteleinrichtung, starrer Tisch, Vertikalfräskopf. Eignet sich für enge Toleranzen; Branchen: Automotive, Uhren, Werkzeugbau, Luftfahrt, MedTech.
| Tischlänge | 600 mm |
| Tischbreite | 210 mm |
| Längsweg (X-Achse) | 260 mm |
| Querbewegung (Y-Achse) | 150 mm |
| Vertikalweg (Z-Achse) | 310 mm |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 58 t/min |
| bis | 2000 t/min |
| Spindelaufnahme | 30 ISO |
| Vorschübe: Anzahl (Stufen) | 10 |
| Längs von | 12.0 mm/min |
| bis | 400 mm/min |
| Vertikal von | 12.0 mm/min |
| bis | 400 mm/min |
| Eilgang: | |
| Längs | 1.2 m/min |
| Vertikal | 1.2 m/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Gesamtleistungsbedarf | 4 CV |
| Maschinengewicht ca. | 750 kg |
| Abmessungen Maschine: | |
| Länge | 1500 mm |
| Breite | 1100 mm |
| Höhe | 1600 mm |
| Diverses Zubehör: | |
| Kühlmitteleinrichtung | |
| Starrer Winkeltisch | |
| Vertikalfräskopf |
