MÄGERLE FPA 12 S41
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
MÄGERLE FPA 12 S41 ist eine Flachschleifmaschine mit hoher Präzision und Zuverlässigkeit. Tisch 1250×240 mm, Schleiflänge 1200 mm, Breite 370 mm; X 1330 mm, Y 270 mm; Tisch–Spindel 130–600 mm. Scheibe Ø300×50 mm, Bohrung 127 mm, bis 2180 1/min; Tischgeschw. 3–30 m/min; 3x380 V 50 Hz; Gewicht ~4000 kg; Maschine 3700×1750×2450 mm. Zubehör: Magnetplatte 700×200 mm, Rollenprofilierer, Werkzeugschrank, Satz Schlüssel, automatische Zustellung. Erreicht enge Toleranzen bei Präzisionsteilen.
| Tischlänge | 1250 mm |
| Tischbreite | 240 mm |
| Anzahl T-Nuten: | 3 |
| T-Nutenbreite | 14H7 mm |
| Abstand der T-Nuten | 80 mm |
| Aufspannfläche | mm |
| Länge | 1250 mm |
| Breite | 240 mm |
| Schleiflänge | 1200 mm |
| Schleifbreite | 370 mm |
| Ausführung: | |
| mit automatischem Zyklus | |
| Grösster Abstand zwischen | |
| Tisch und Spindelmitte | 130 - 600 mm |
| Längsweg (X-Achse) | 1330 mm |
| Querbewegung (Y-Achse) | 270 mm |
| Tischgeschwindigkeit: | |
| Stufenlos | |
| von | 3 m/min |
| bis | 30 m/min |
| Schleifscheibendurchmesser | 300 mm |
| Schleifscheibenbreite | 50 mm |
| Schleifscheibenbohrung | 127 mm |
| Schleifscheibendrehzahlen: | |
| bis | 2180 t/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Maschinengewicht ca. | 4000 kg |
| Abmessungen Maschine: | |
| Länge | 3700 mm |
| Breite | 1750 mm |
| Höhe | 2450 mm |
| Abmessungen Elektroschrank: | |
| Länge | 1750 mm |
| Breite | 500 mm |
| Höhe | 2000 mm |
| Diverses Zubehör: | |
| Magnetplatte: | |
| Länge | 700 mm |
| Breite | 200 mm |

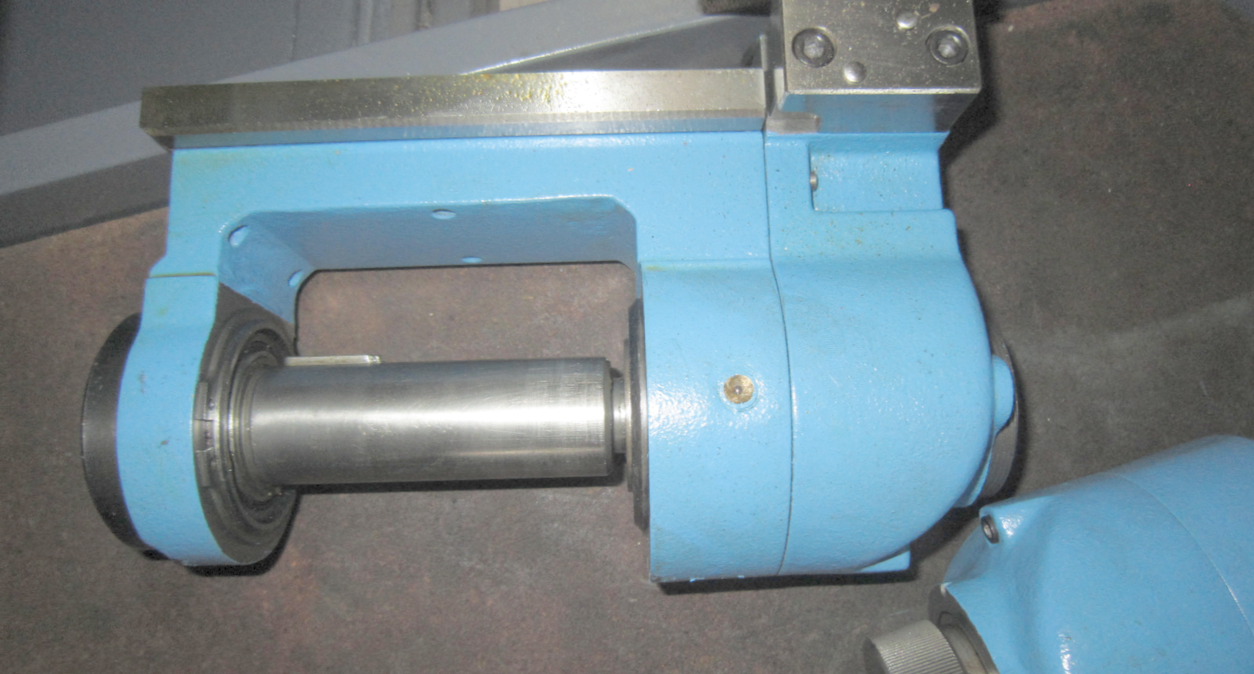

| Rollenabrichtvorrichtung | |
| Werkzeugschrank | |
| Zustellung automatisch | |
| Satz Bedienungsschlüssel | |
| Automatische Zustellung |
