SCHAUBLIN 102
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
| Spitzenhöhe | 102 mm |
| Spitzenweite | 375 mm |
| Drehdurchmesser über Planschlitten | 120 mm |
| Drehdurchmesser über dem Bett | 200 mm |
| Spannzange Typ | 20 W |
| Spindeldrehzahlen: | |
| Anzahl (Stufen) | 12 |
| von | 45 t/min |
| bis | 2800 t/min |
| Reitstock-Pinolenaufnahme: | 2 CM |
| Anschluss 50 Hz 3x | 380 Volt |
| Spindelmotor | 0.5 CV |
| Maschinengewicht ca. | 250 kg |
| Abmessungen Maschine: | |
| Länge | 1200 mm |
| Breite | 700 mm |
| Höhe | 500 mm |

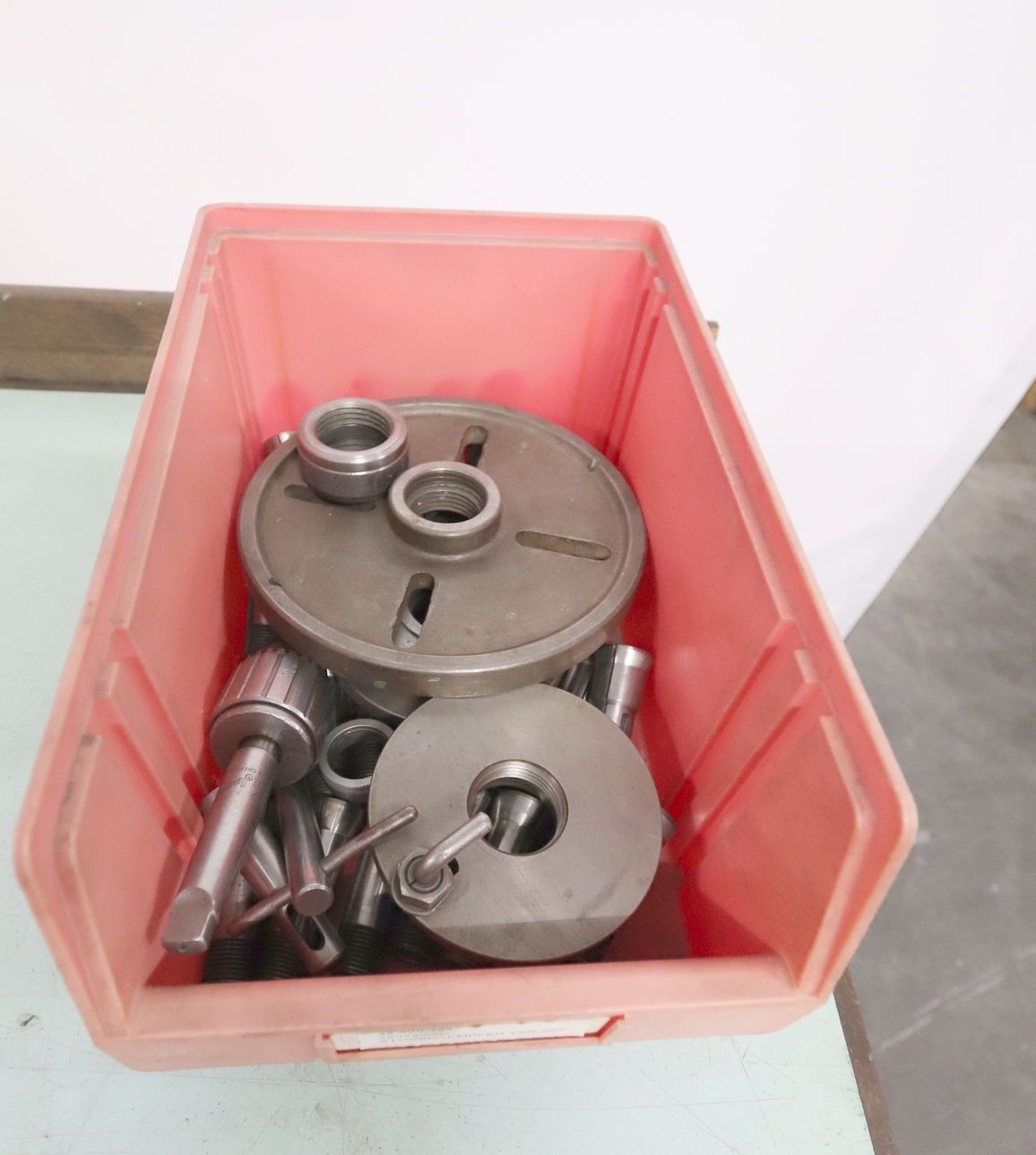

| Diverses Zubehör: | |
| Ausführung für Werkbank: | |
| Werkbank: | |
| Länge | 1600 mm |
| Breite | 700 mm |
| Höhe | 850 mm |
| Einzelantrieb | SIMONET |
| Spindelstock mit Reduziergetriebe | |
| Mitnehmerscheibe | |
| Satz Spannzangen | W20 |
SCHAUBLIN 102 ist eine Werkzeugmacherdrehbank für hochpräzise Bearbeitung, mit großer Genauigkeit und Zuverlässigkeit. Arbeitsvermögen: Spitzenhöhe 102 mm, Spitzenweite 375 mm, Drehdurchmesser über Planschlitten 120 mm, über Bett 200 mm; Reitstockkegel 2 CM. Technische Daten: Spindel 12 Stufen 45–2800 t/min, Spindelmotor 0,5 CV, Versorgung 3x 380 V 50 Hz; Maschinenmaß L1200×B700×H500 mm; Gewicht ca. 250 kg. Ausstattung: Ausführung für Werkbank mit Werkbank L1600×B700×H850 mm, Einzelantrieb SIMONET, Satz Spannzangen W20. Ermöglicht enge Toleranzen; geeignet für Uhrmacherei, Feinwerk- und Werkzeugbau, Luftfahrt, Medizintechnik und Automotive
Technische Daten ohne Gewähr
