SCHAUBLIN 213-P
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
SCHAUBLIN 213-P ist eine Universalfräsmaschine für Präzision, hohe Genauigkeit und Zuverlässigkeit. Tisch 700×250 mm; Wege X320, Y220, Z410 mm; Pinolenhub 60 mm. Spindel ISO30, 56–3150 t/min (stufenlos). Vorschübe 8–1000 mm/min; Eilgang 2 m/min. Anschluss 3×380 V 50 Hz; Motor 1,8 kW; Gesamtleistung 3 kW; Gewicht ≈1000 kg; Abmessungen 1800×1200×1500 mm. Digitalanzeige 3 Achsen HEIDENHAIN. Geeignet für enge Toleranzen in Automotive, Uhrmacherei, Maschinenbau, Luftfahrt und Medizintechnik.
| Tischlänge | 700 mm |
| Tischbreite | 250 mm |
| Längsweg (X-Achse) | 320 mm |
| Querbewegung (Y-Achse) | 220 mm |
| Vertikalweg (Z-Achse) | 410 mm |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 56 t/min |
| bis | 3150 t/min |
| Spindelaufnahme | 30 ISO |
| Vorschübe: Stufenlos | |
| Längs von | 8 mm/min |
| bis | 1000 mm/min |
| Quer von | 8 mm/min |
| bis | 1000 mm/min |
| Vertikal von | 8 mm/min |
| bis | 1000 mm/min |
| Weg der Vertikalpinole | 60 mm |
| Eilgang: | |
| Längs | 2 m/min |
| Quer | 2 m/min |
| Vertikal | 2 m/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Motorenleistung | 1.8 kW |
| Gesamtleistungsbedarf | 3 kW |
| Maschinengewicht ca. | 1000 kg |
| Abmessungen Maschine: | |
| Länge | 1800 mm |
| Breite | 1200 mm |
| Höhe | 1500 mm |
| Diverses Zubehör: | |

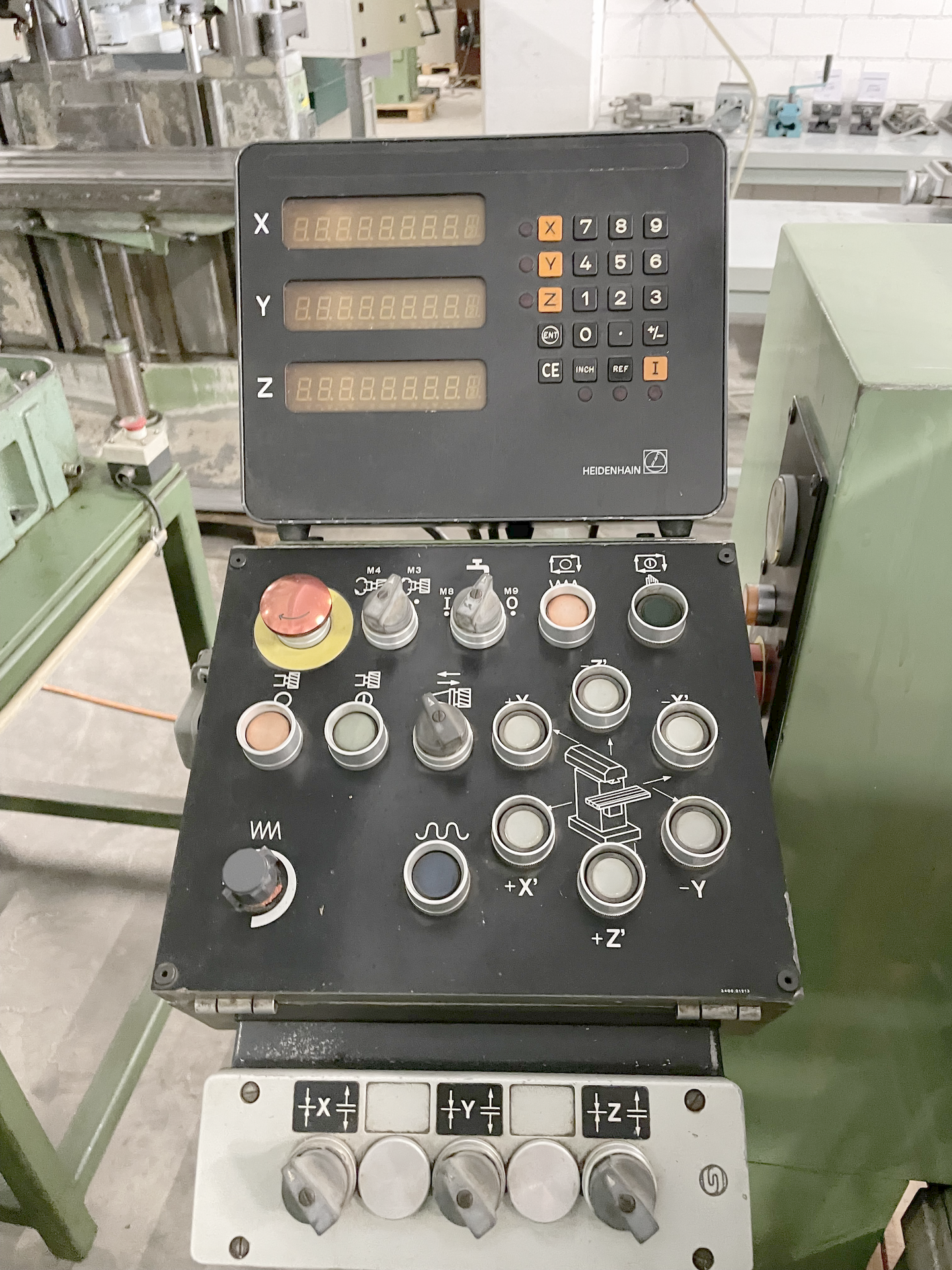

| Digitalanzeige Anzahl Achsen: | 3 |
| Fabrikat | HEIDENHAIN |
| Kühlmitteleinrichtung | |
| Hydraulische Werkzeug-Spannung | |
| Lampe |
