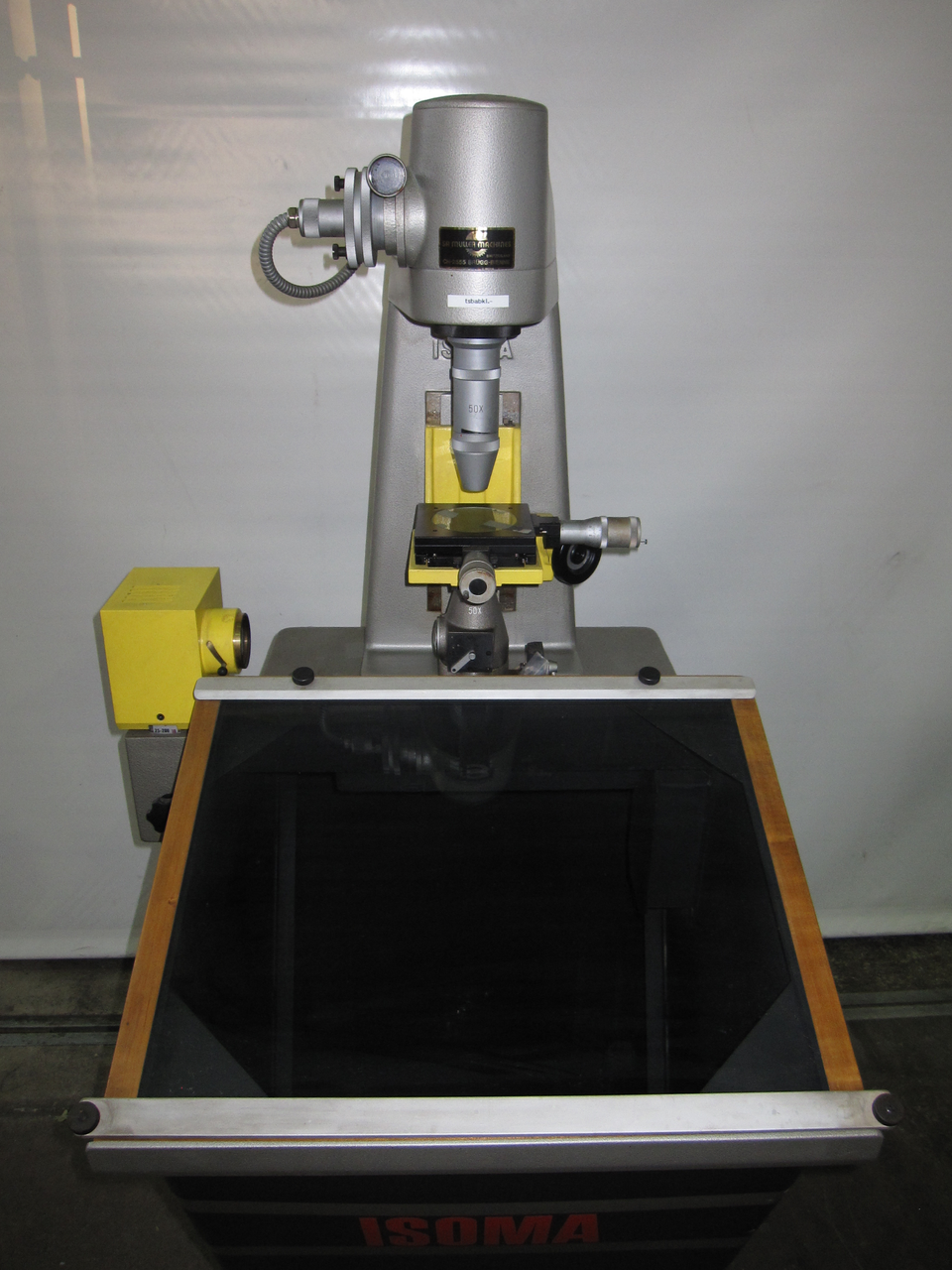

003439 - ISOMA 108 YM
Typ: 108 YM
Hersteller: ISOMA
Untergruppe: Profilprojektor
Lager: 003439
Technisches Datenblatt herunterladen (PDF)
ISOMA 108 YM ist ein Profilprojektor mit hoher Präzision, ausgelegt für Messungen mit großer Genauigkeit und Zuverlässigkeit. Arbeitskapazitäten: Bildschirm 550 x 450 mm; Objekttisch 130 x 130 mm; Verfahrweg längs 40 mm, quer 30 mm; Glasplattendurchmesser 100 mm; Vergrößerung 50:1, Wechsel manuell. Haupttechnische Daten: Anschluss 50 Hz, 3x 220 V; Maschinengewicht ca. 200 kg; Abmessungen L1000 x B800 x H2000 mm; Durchlicht- und Auflichtbeleuchtung. Erreicht enge Toleranzen; typ. Einsatzbereiche sind Automotive, Uhrmacherei, Werkzeugbau, Luftfahrt und Medizintechnik.

Bildschirmbreite 550 mm
Bildschirmhöhe 450 mm
Objekttischlänge 130 mm
Objekttischbreite 130 mm
Verfahrweg längs 40 mm
Verfahrweg quer 30 mm
Durchmesser des Glastisches 100 mm
Vergrösserungen:
   50 1 x
Vergrösserungswechsel mit
   Handbedient
Beleuchtung:
   Durchlicht-Beleuchtung (Diaskopie)
   Auflicht (Episkopie)
Anschluss 50 Hz 3x 220 Volt
Maschinengewicht ca. 200 kg
Abmessungen Maschine:
   Länge 1000 mm
   Breite 800 mm
   Höhe 2000 mm
