000901 - SIXIS S 103 R
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

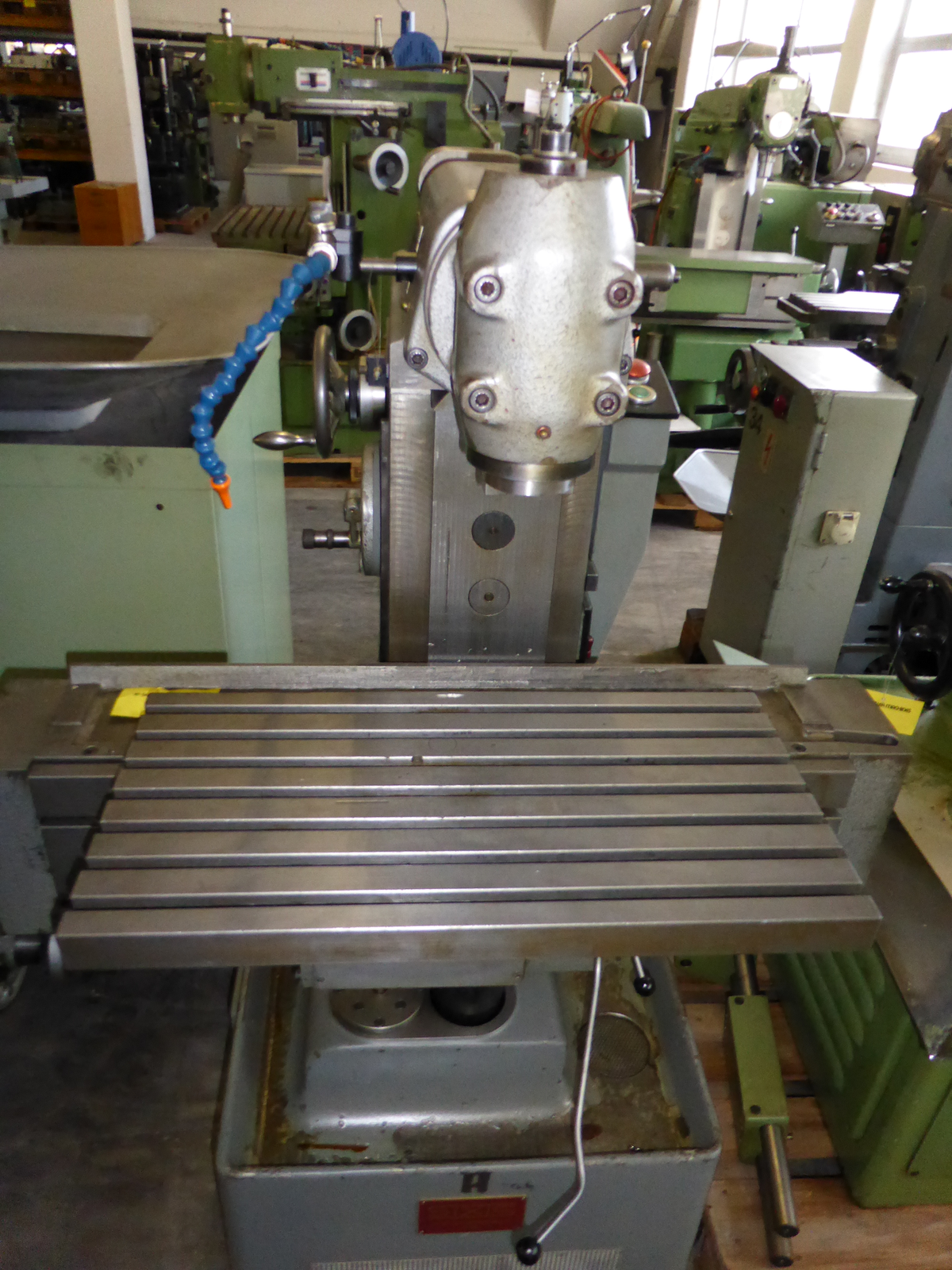

SIXIS S 103 R ist eine Universalfräsmaschine für hochpräzise Bearbeitungen, große Genauigkeit und Zuverlässigkeit. Tisch 600x300 mm; Wege X450 Y170 Z410 mm; Abstand Spindel–Tisch 320 mm. Spindel ISO30, 18 Stufen 60–2400 t/min; 8 Vorschübe (L 12–216 mm/min, Z 6–108 mm/min); Eilgang L1,0 m/min, Z0,5 m/min. Anschluss 3x380 V 50 Hz; Motor 1,5 CV; Gesamtleistung 2 CV; Gewicht ~800 kg. Zubehör: Kühlung, Gegenhalter, starre Tischplatte. Erreicht enge Toleranzen; geeignet für Automotive, Uhren, Werkzeugbau, Luftfahrt, Medizintechnik.
| Tischlänge | 600 mm |
| Tischbreite | 300 mm |
| Längsweg (X-Achse) | 450 mm |
| Querbewegung (Y-Achse) | 170 mm |
| Vertikalweg (Z-Achse) | 410 mm |
| Entfernung zwischen Vertikalspindel und Tisch | 320 mm |
| Spindeldrehzahlen: | |
| Anzahl (Stufen) | 18 |
| von | 60 t/min |
| bis | 2400 t/min |
| Spindelaufnahme | 30 ISO |
| Vorschübe: Anzahl (Stufen) | 8 |
| Längs von | 12.0 mm/min |
| bis | 216 mm/min |
| Vertikal von | 6.0 mm/min |
| bis | 108 mm/min |
| Eilgang: | |
| Längs | 1.0 m/min |
| Vertikal | 0.5 m/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Motorenleistung | 1.5 CV |
| Gesamtleistungsbedarf | 2 CV |
| Maschinengewicht ca. | 800 kg |
| Diverses Zubehör: | |
| Kühlmitteleinrichtung | |
| Gegenhalter | |
| Starrer Winkeltisch |
