Dati technici
Numero di assi totale
3
Numero di mandrini
1
Numero di revolver
1
Distanza fra le punte
805 mm
Diametro tornibile sopra slitta
360 mm
Diametro tornibile sopra bancale
600 mm
Diametro massimo tornibile
420 mm
Attacco mandrino
A6
Lunghezza massima
520 mm
Diametro massimo tornibile
mm
Diametro barra max.
65 mm
Posizionamento mandrino incremento
0.001 °
Torretta a revolver:
Corse:
Corsa longitudinale (Z-asse)
610 mm
Corsa trasversale (X-assi)
210 mm
Avanzamenti rapidi X
24 m/min
Avanzamenti rapidi Z
24 m/min

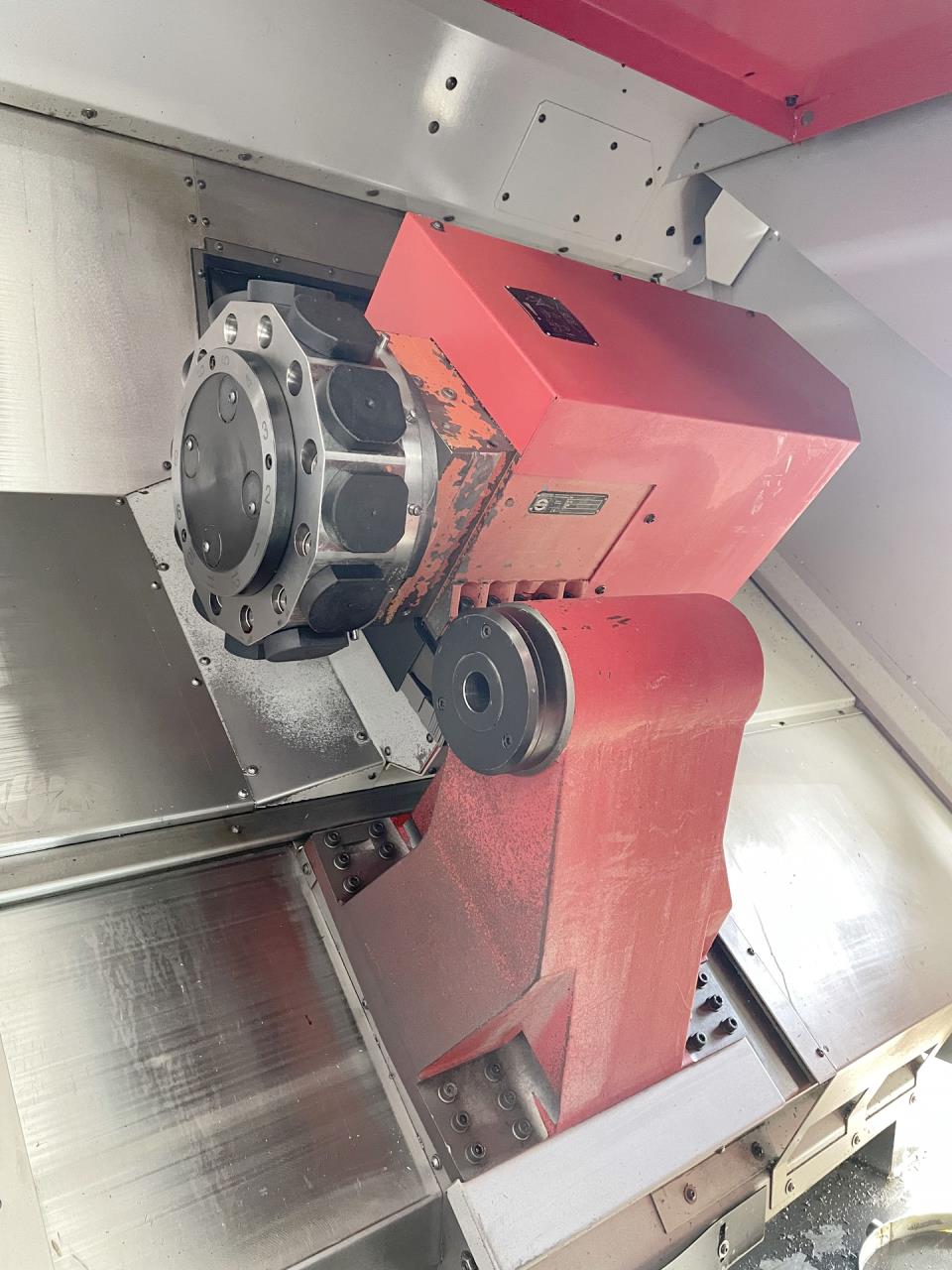

Torretta revolver:
Numero posizione
12
Porta utensili rotante azionato revolver
12
Giri mandrino
0 - 4000 g/min
Potenca utensili rotante
6.7 kW
Momento torcente mass.
16 Nm
Attaco cono mandrino: VDI
30
Mandrino principale:
Foro mandrino
65.5 mm
Giri mandrino:
con variatore continuo
da
0 g/min
fino
4200 g/min
Potenza del mandrino
12 / 18 kW
Momento torcente mass.
191 Nm
Pista della contropunta
500 mm
Contropunta:
Morse Konus
4 CM
Pressione
8000 N
Pressione
kN
Collegamento 50 Hz 3x
400 Volti
Potenza totale installata
18 kW
Peso della macchina circa
3900 kg
Dimensioni macchina:
Lunghezza
3000 mm
Larghezza
1910 mm
Altezza
1880 mm
Accessori diversi:

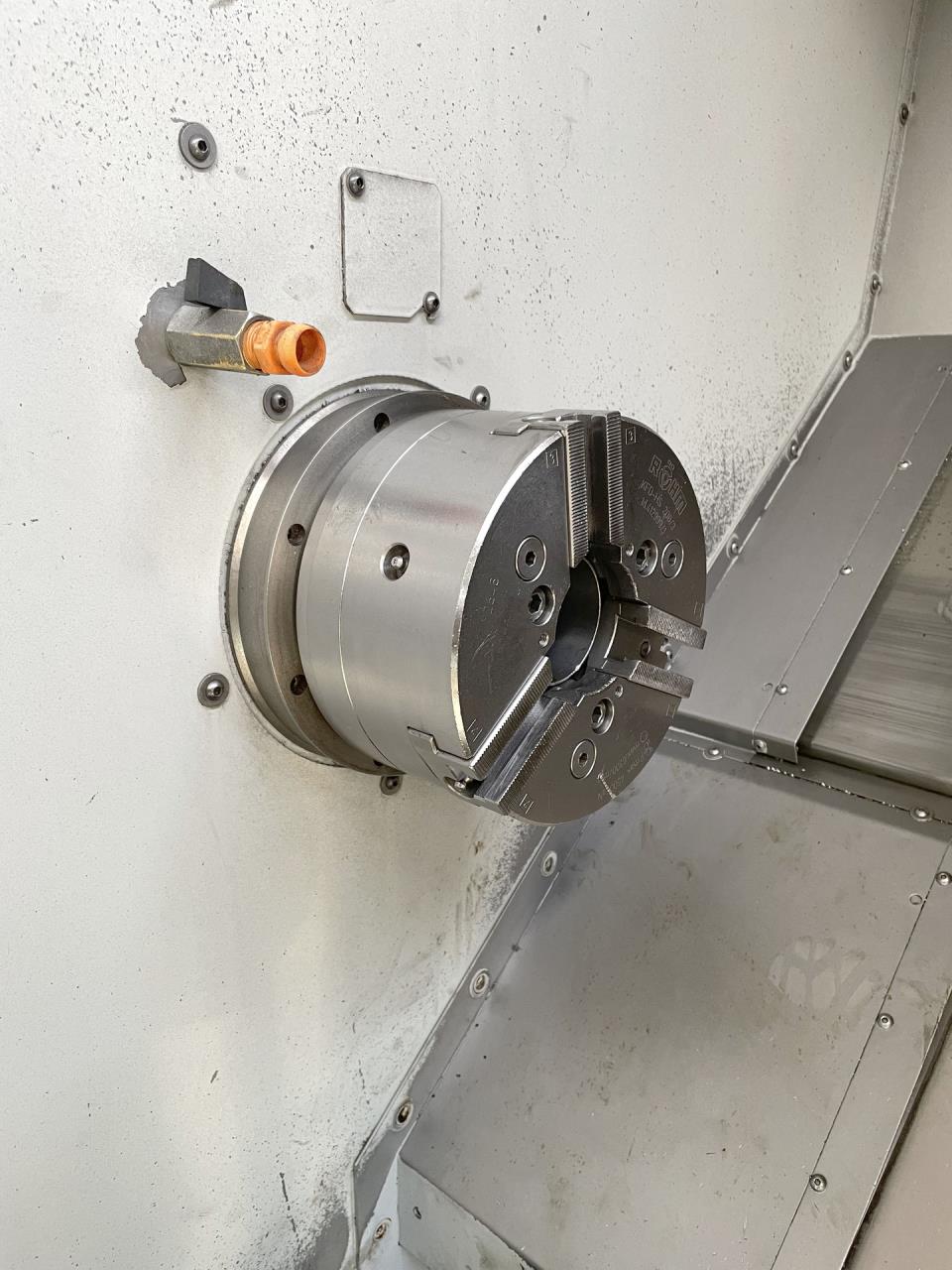

Centraggio automatico 3 morsetti Ø
200 mm
Lampada
Contropunti CNC
Refrigerazione
230 l

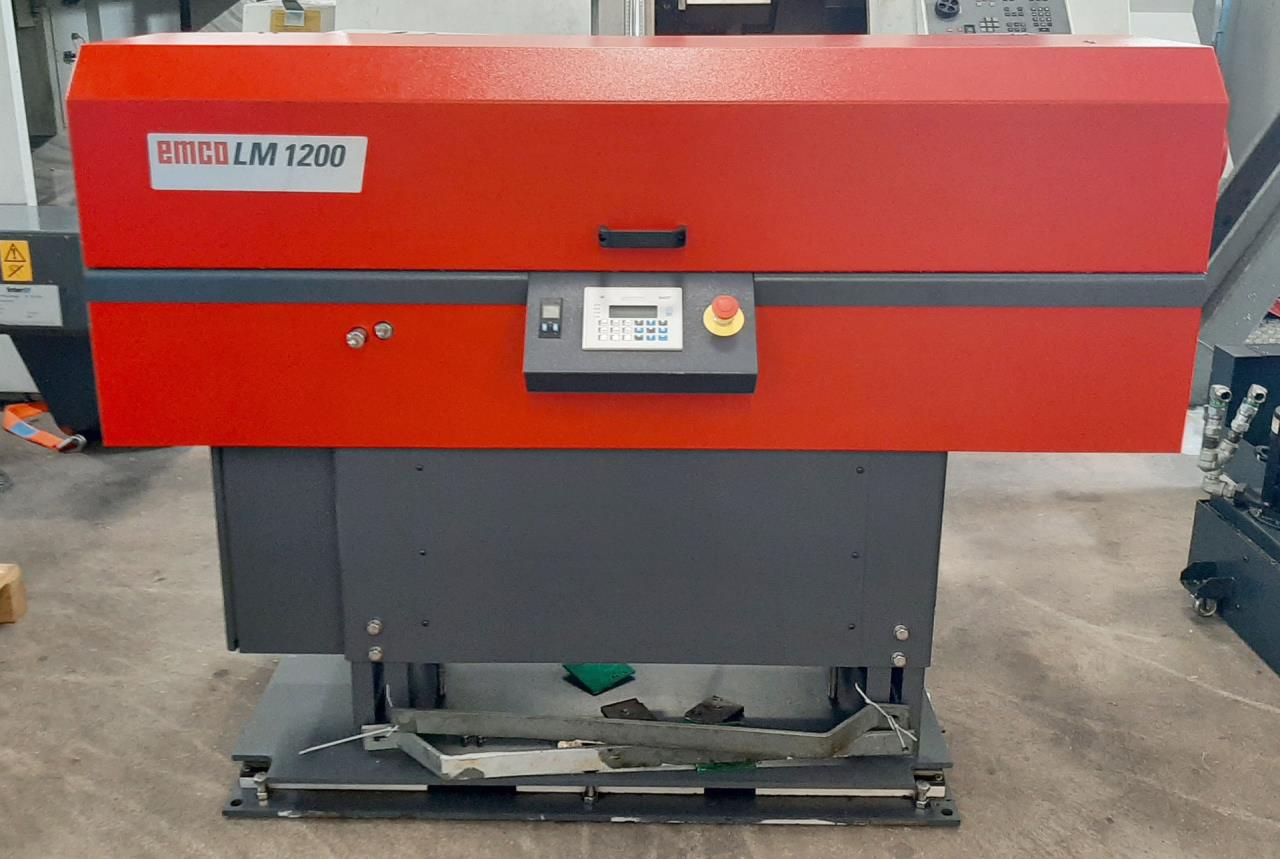

Caricatore
EMCO
Tipo
LM 1200
Convogliatore di trucioli
Armadio elettrico Condizionatore d'aria
Osservazioni:
senza utensili azionati
senza portautensili
Dati tecnici e fotografie senza garanzia.
