no stock :
22533
Gruppo di macchine :
Tipo :

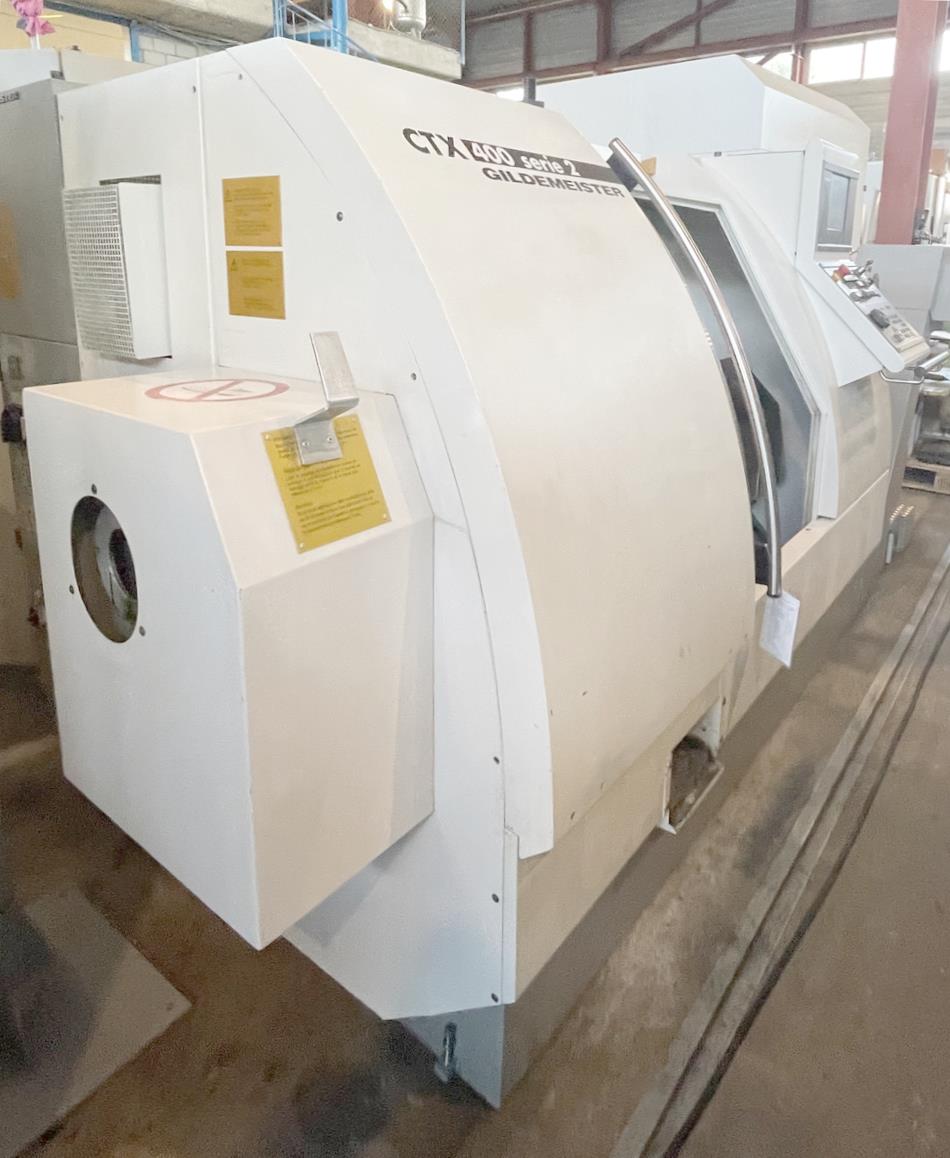

GILDEMEISTER CTX 400

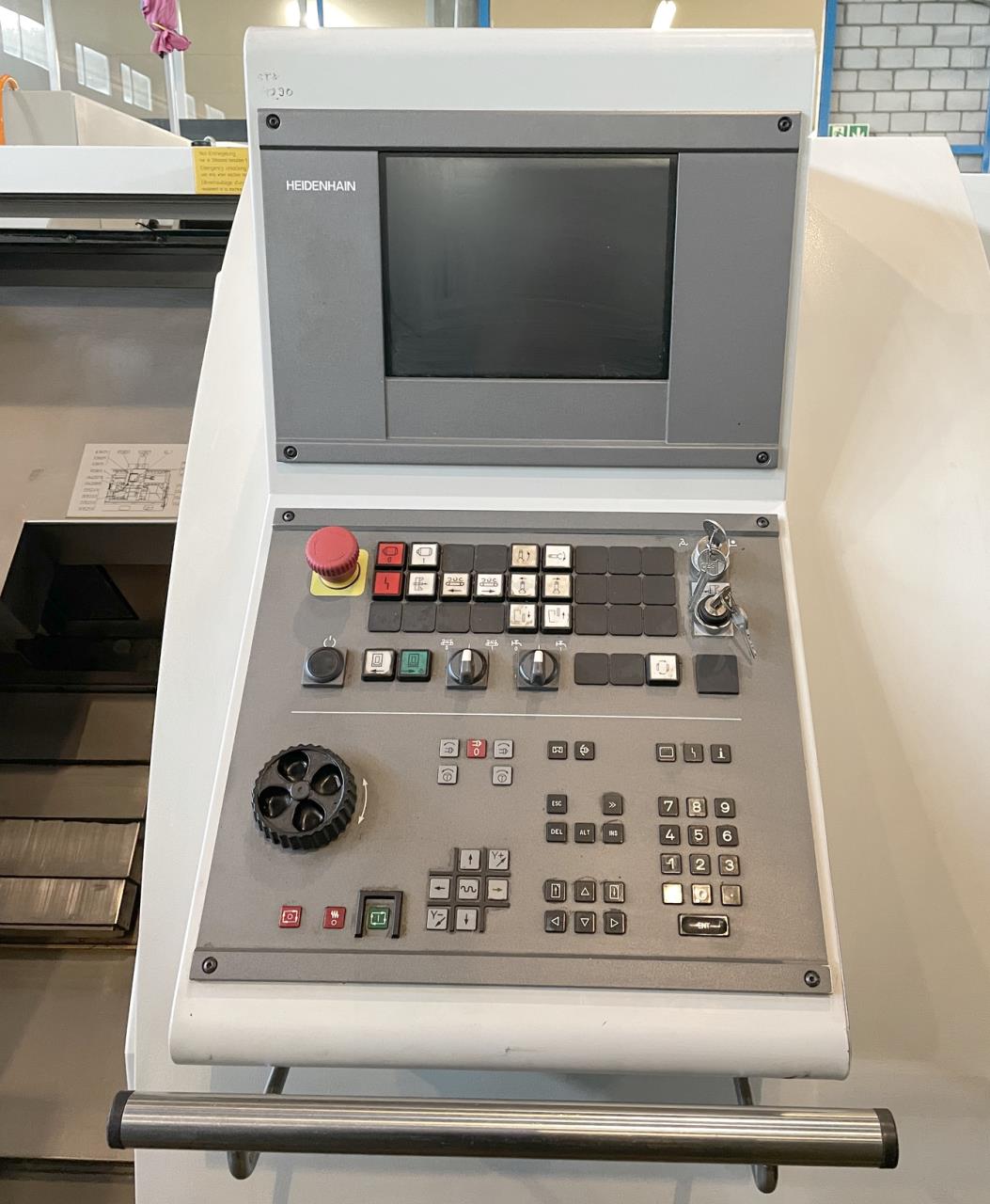

Controller :
HEIDENHAIN
Jahrgang :
2001
Dati technici
Diametro tornibile sopra bancale
500 mm
Lunghezza massima
640 mm
Diametro tornibile
290 mm
Torretta a revolver:
Corsa longitudinale (Z-asse)
640 mm
Corsa trasversale (X-assi)
212 mm

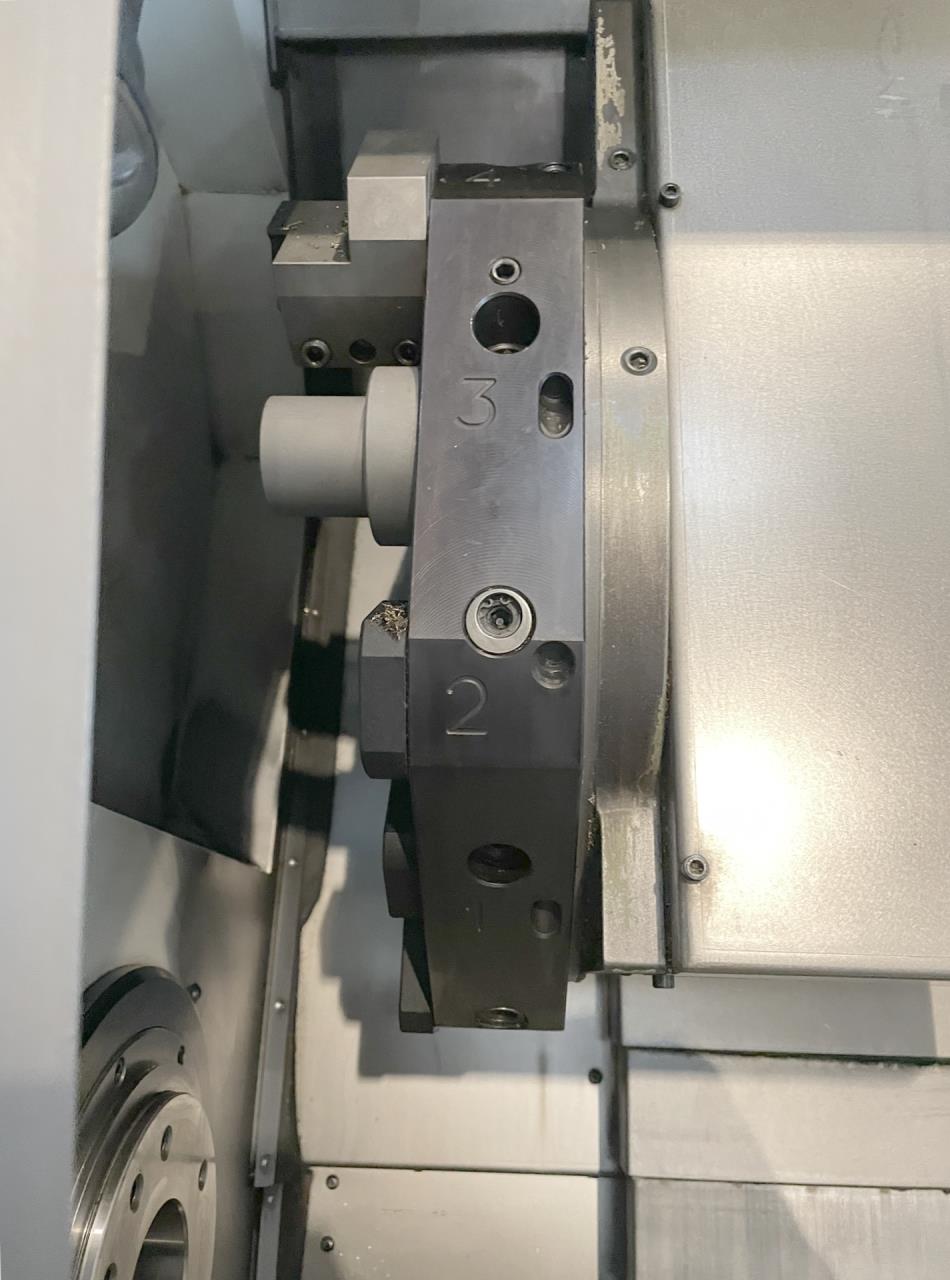

Torretta revolver:
Numero fisso di utensili dei revolver
12
Attaco cono mandrino diametro
30 mm
Attaco cono mandrino DIN
69880
Tempo di manovra
0.8 sec

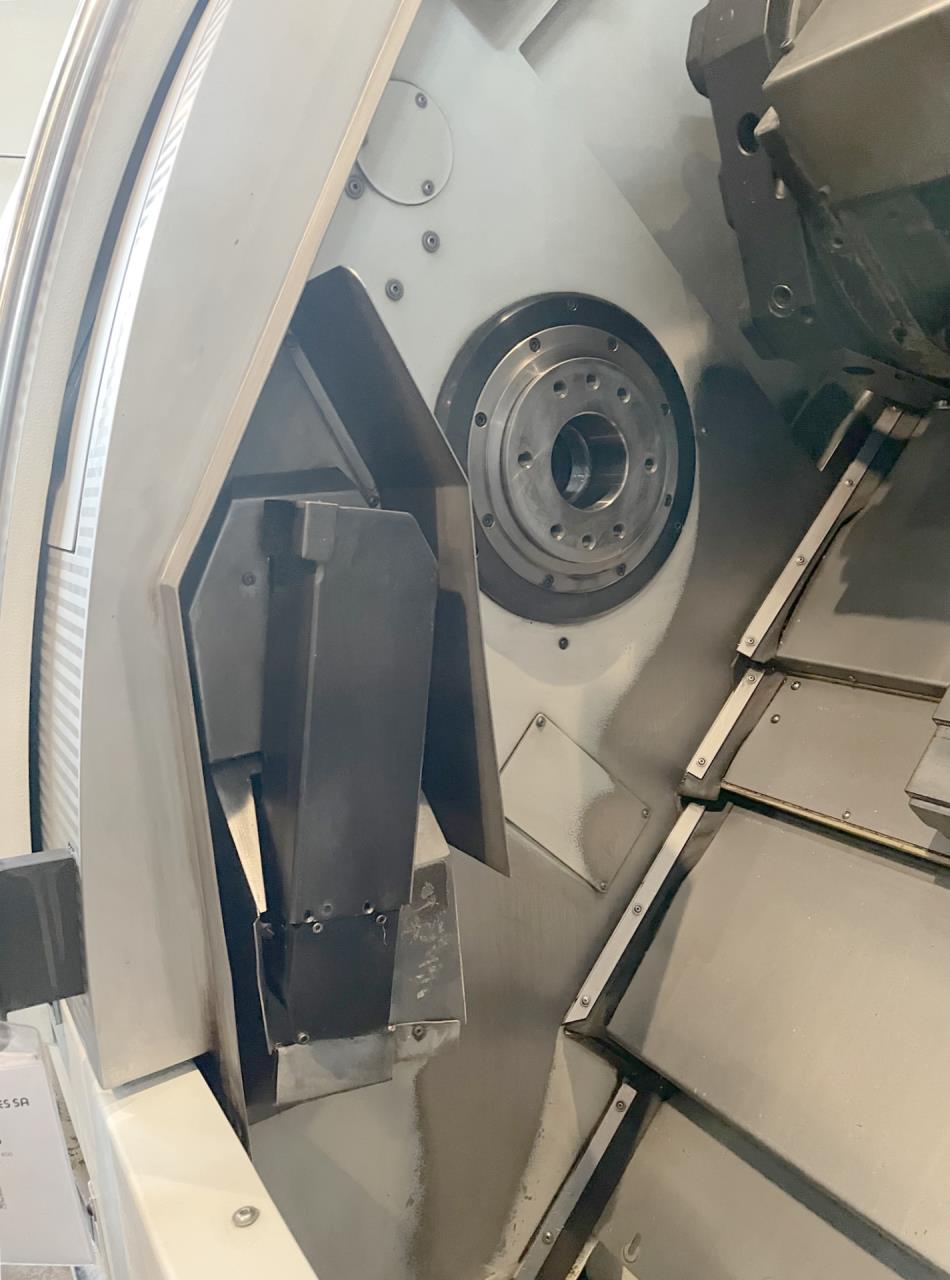

Mandrino principale:
Foro mandrino
66 mm
Attacco per pinza typo
HAINBUCH SK65 BZI
Giri mandrino:
con variatore continuo
da
25 g/min
fino
5000 g/min
Potenza del mandrino
22 kW
Momento torcente mass.
420 Nm

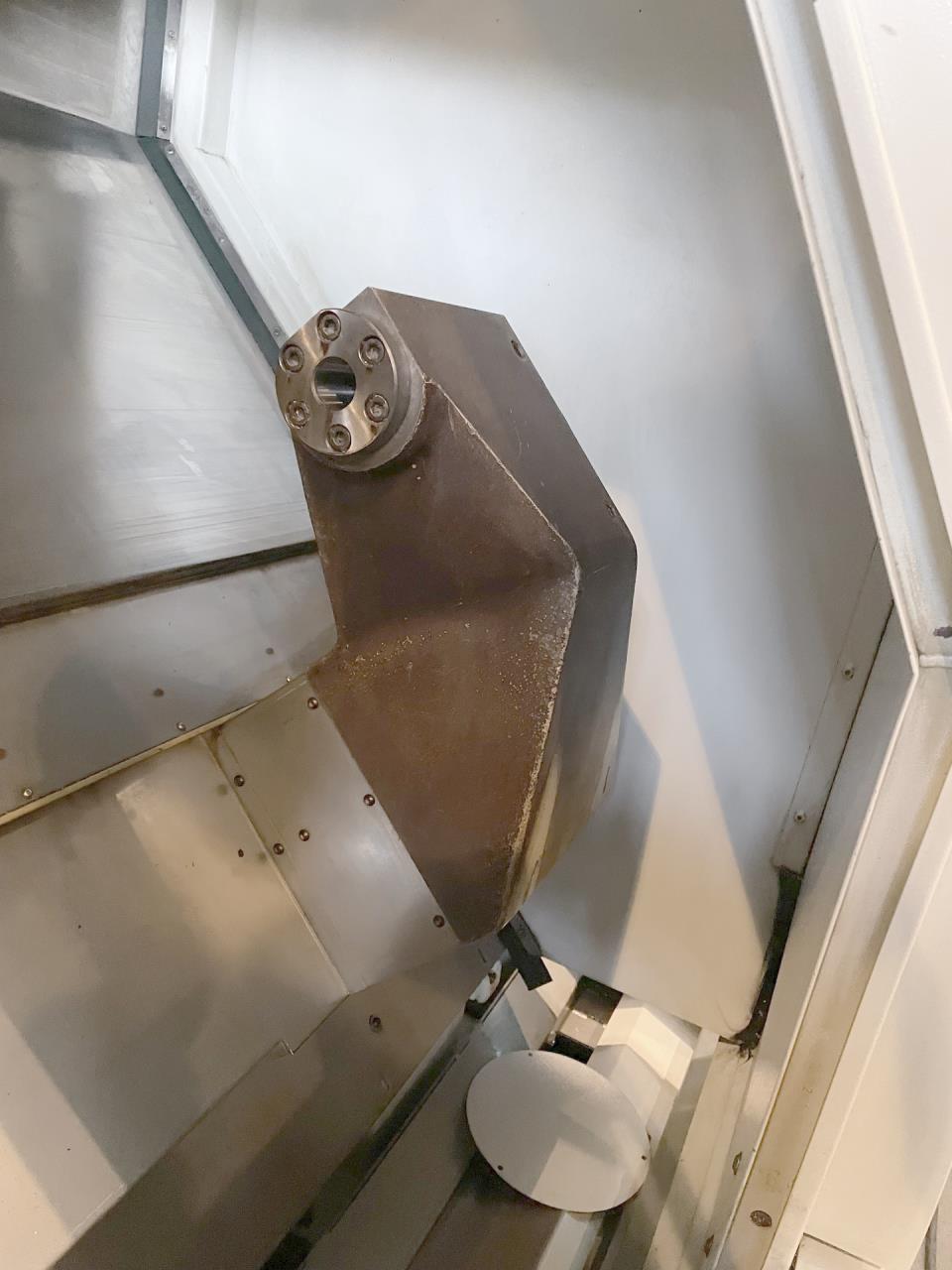

Morse Konus
4 CM
Corsa cannotto
100 mm
Diametro del cannotto
80 mm
Pressione
8 kN
Avanzamenti:
longitudinale da
0 mm/min
fino
8000 mm/min
Planetario da
0 mm/min
fino
4000 mm/min
Avanzamenti rapidi X
10 m/min
Avanzamenti rapidi Z
15 m/min
Motore mandrino
22 kW
Collegamento 50 Hz 3x
400 Volti
Potenza installata totale
50 kVA
Peso della macchina circa
5100 kg
Dimensioni macchina:
Lunghezza
3400 mm
Larghezza
1940 mm
Altezza
1700 mm
Accessori diversi:
Lampada
Refrigerazione

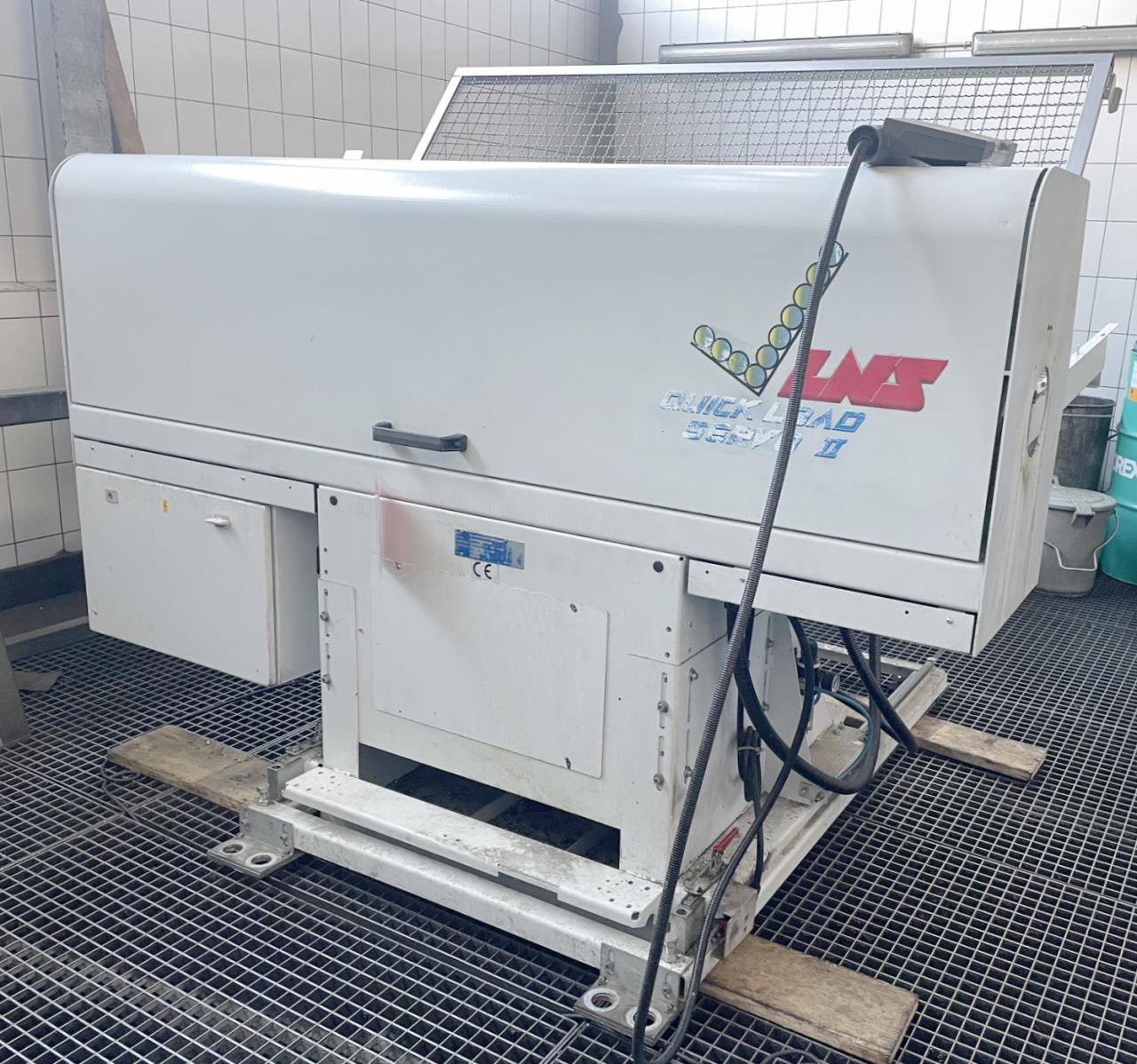

Caricatore
LNS
Tipo
Quick Load Servo 2

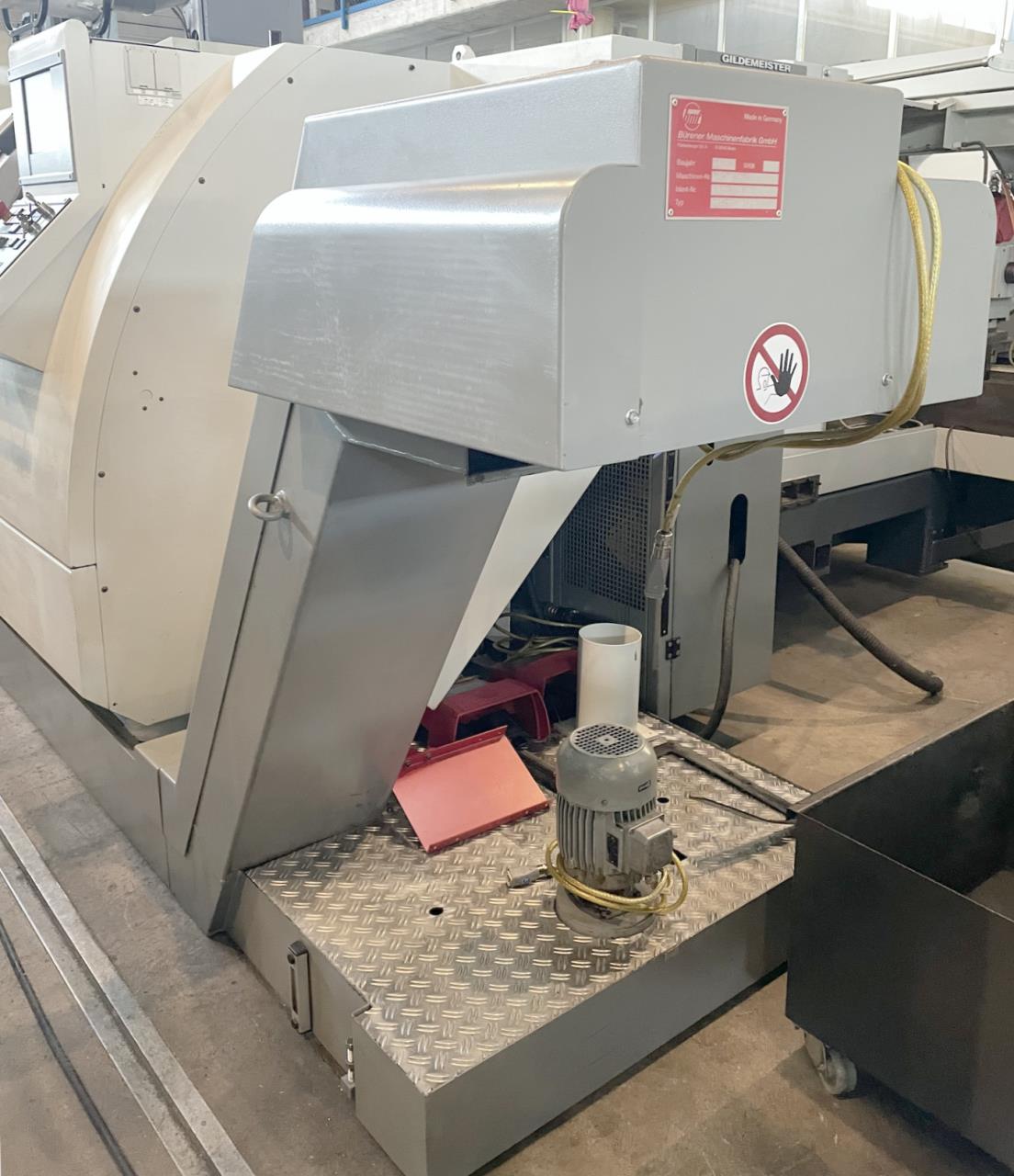

Convogliatore di trucioli

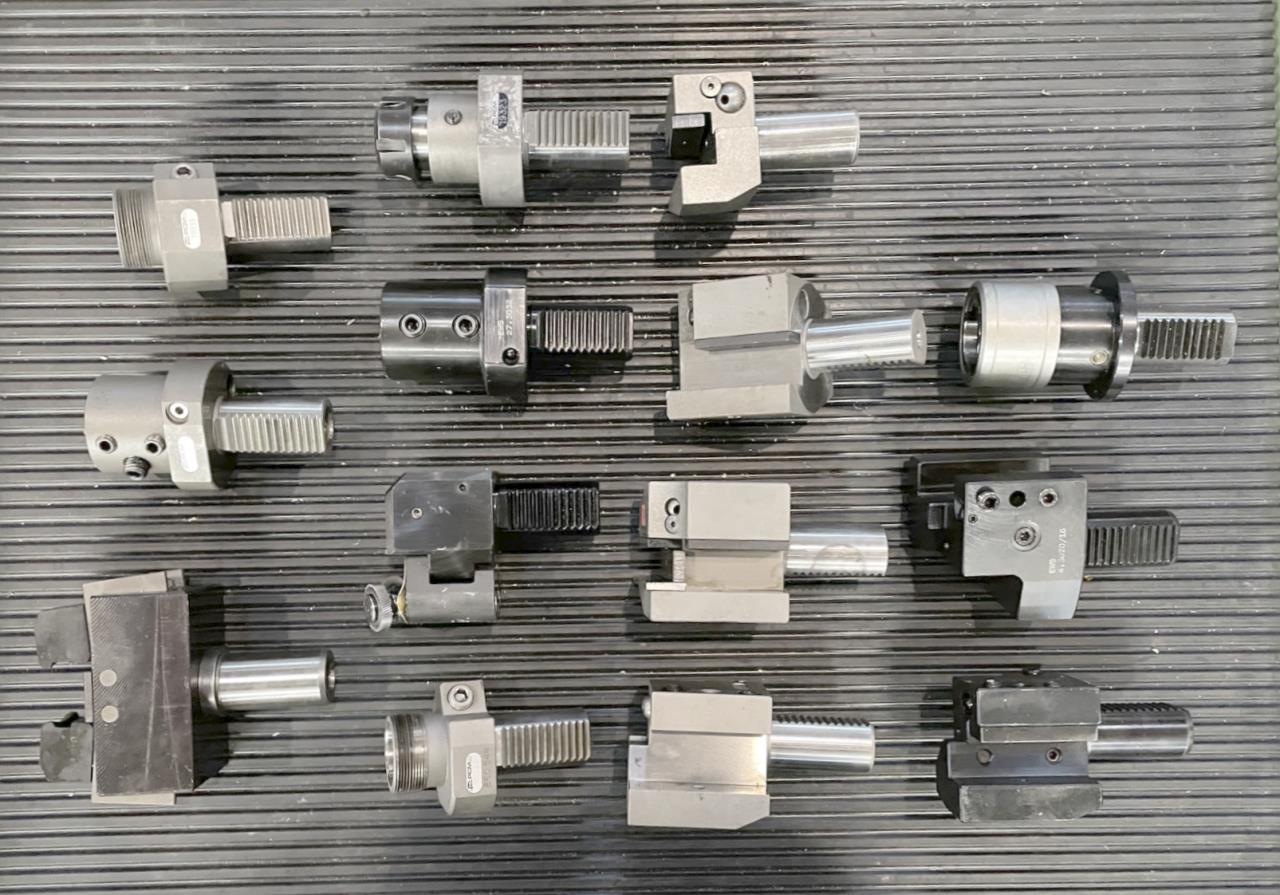

Set di portautensili
Dati tecnici e fotografie senza garanzia.
