Dati technici
Numero di mandrini di torno
2
Numero di revolver
2
Diametro dell'oscillazione sul letto
800 mm
Diametro massimo tornibile
320 mm
Diametro barra max.
52 mm
Torretta a revolver:
Slitta 1:
Corse:
Corsa longitudinale (Z-asse)
810 mm
Corsa longitudinale (X-asse)
210 mm
Corsa trasversale (Y-assi)
110 mm
Slitta 2:
Corsa longitudinale (Z-asse)
810 mm
Corsa trasversale (X-assi)
210 mm
Corsa trasversale (Y-assi)
110 mm

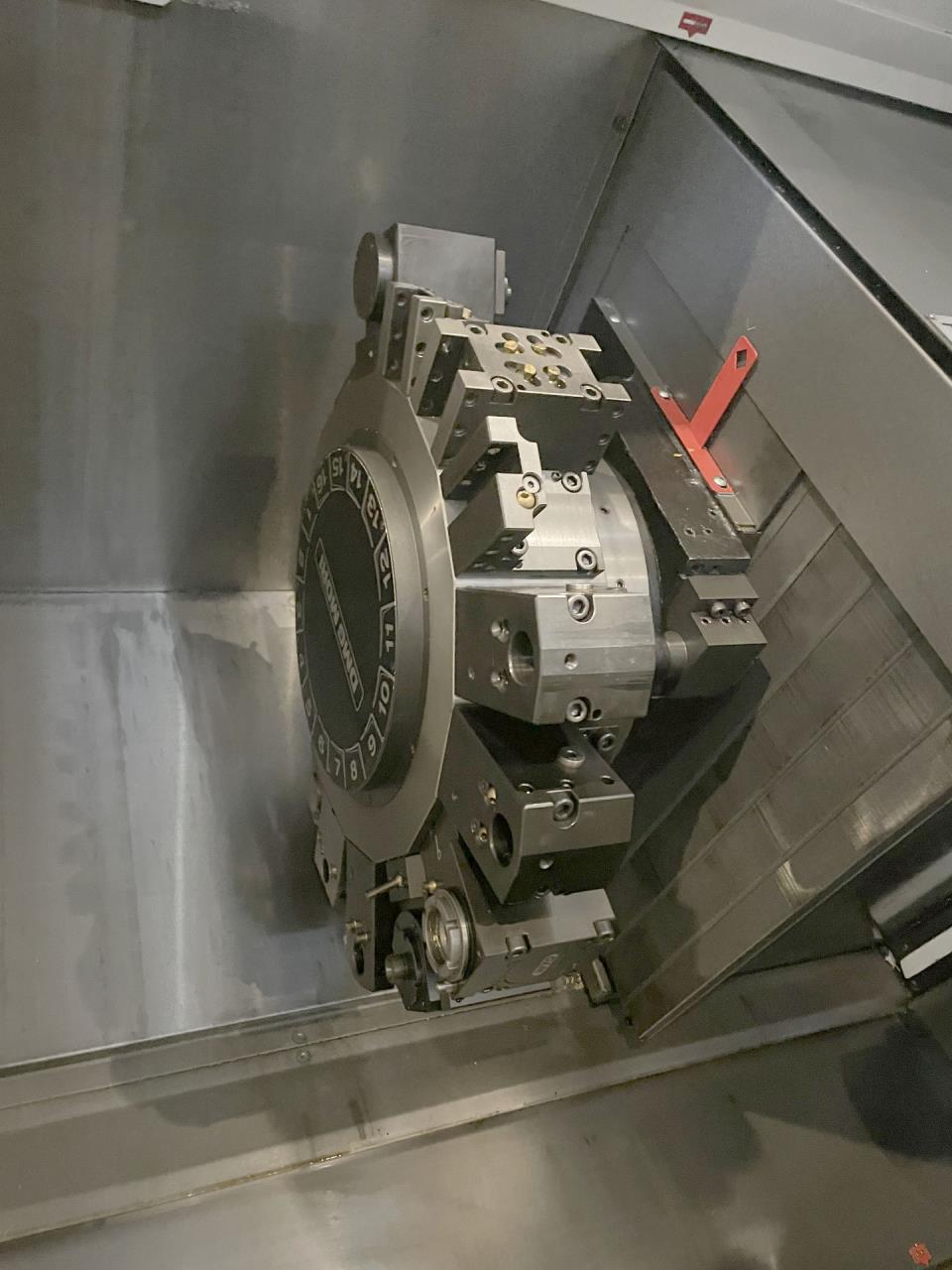

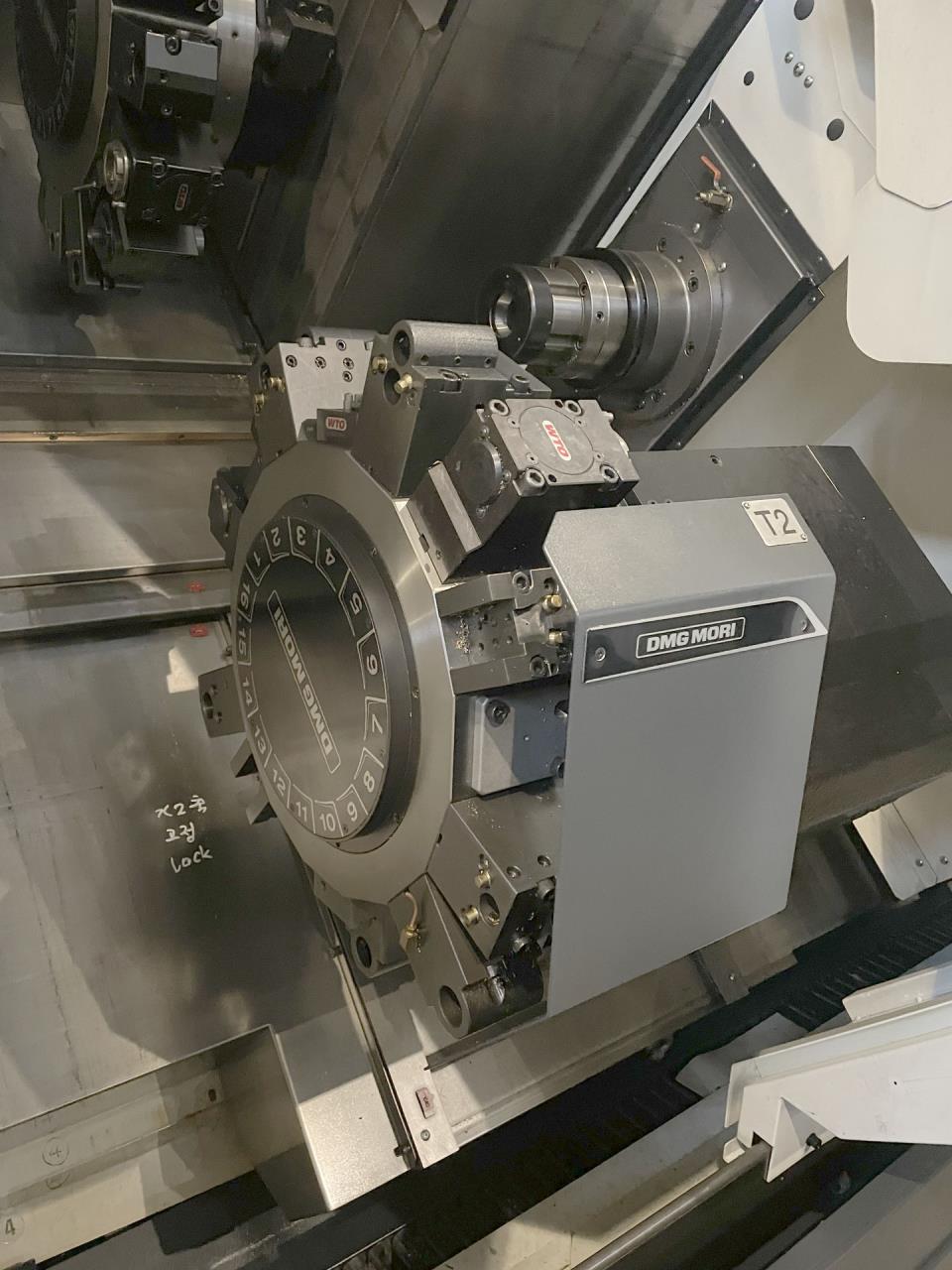

Torretta revolver:
Numero posizione
16 (2x)
Porta utensili rotante azionato revolver
16
Giri mandrino
6000 g/min
Sezione trasversale del gambo dell'utensile
20 mm
Potenca utensili rotante
7.5 / 5.5 kW

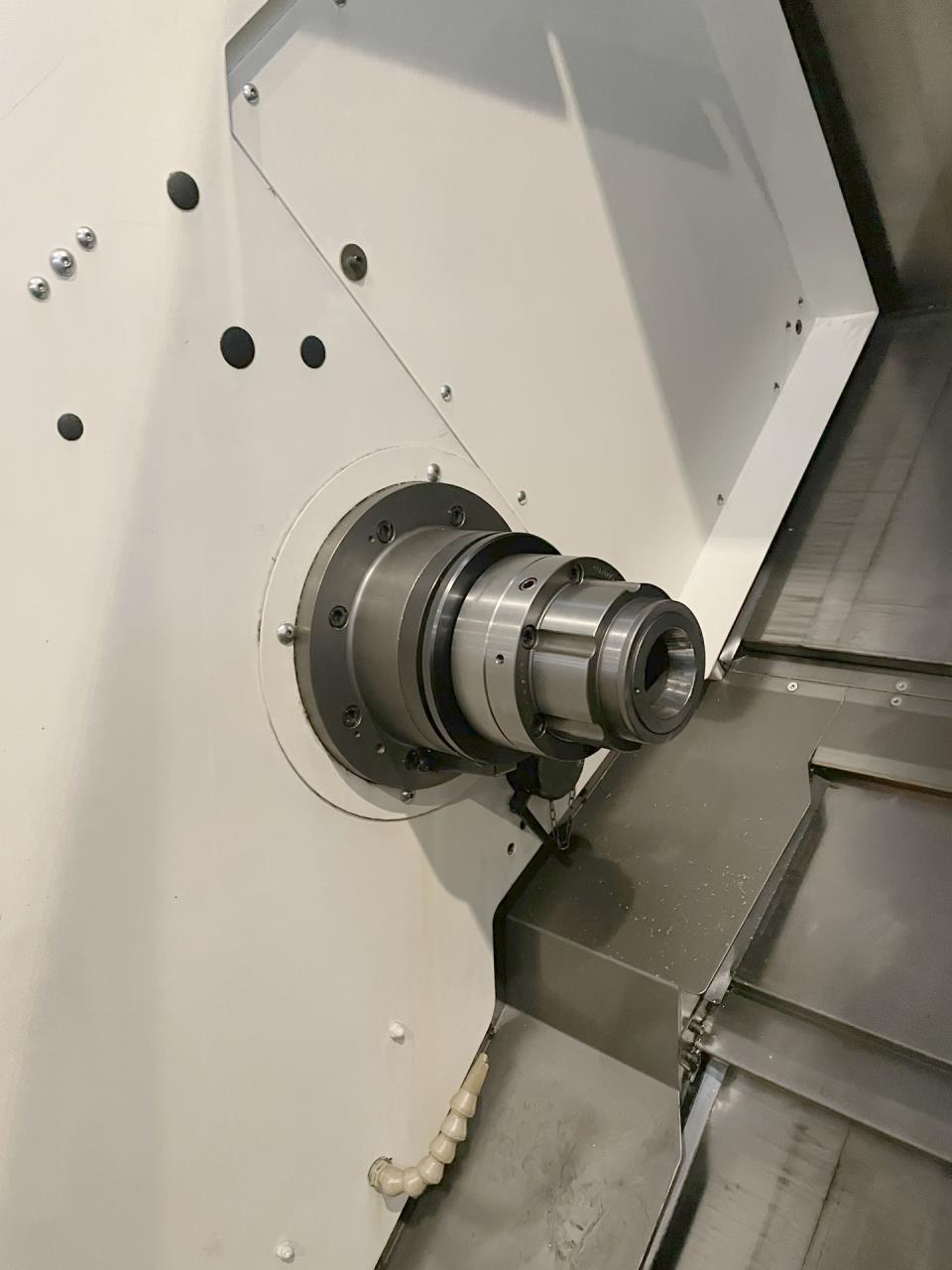

Mandrino principale:
Attacco mandrino
JIS A2-5
Foro mandrino
61 mm
Giri mandrino:
con variatore continuo
da
0 g/min
fino
6000 g/min
Potenza del mandrino
22 / 18.5 kW

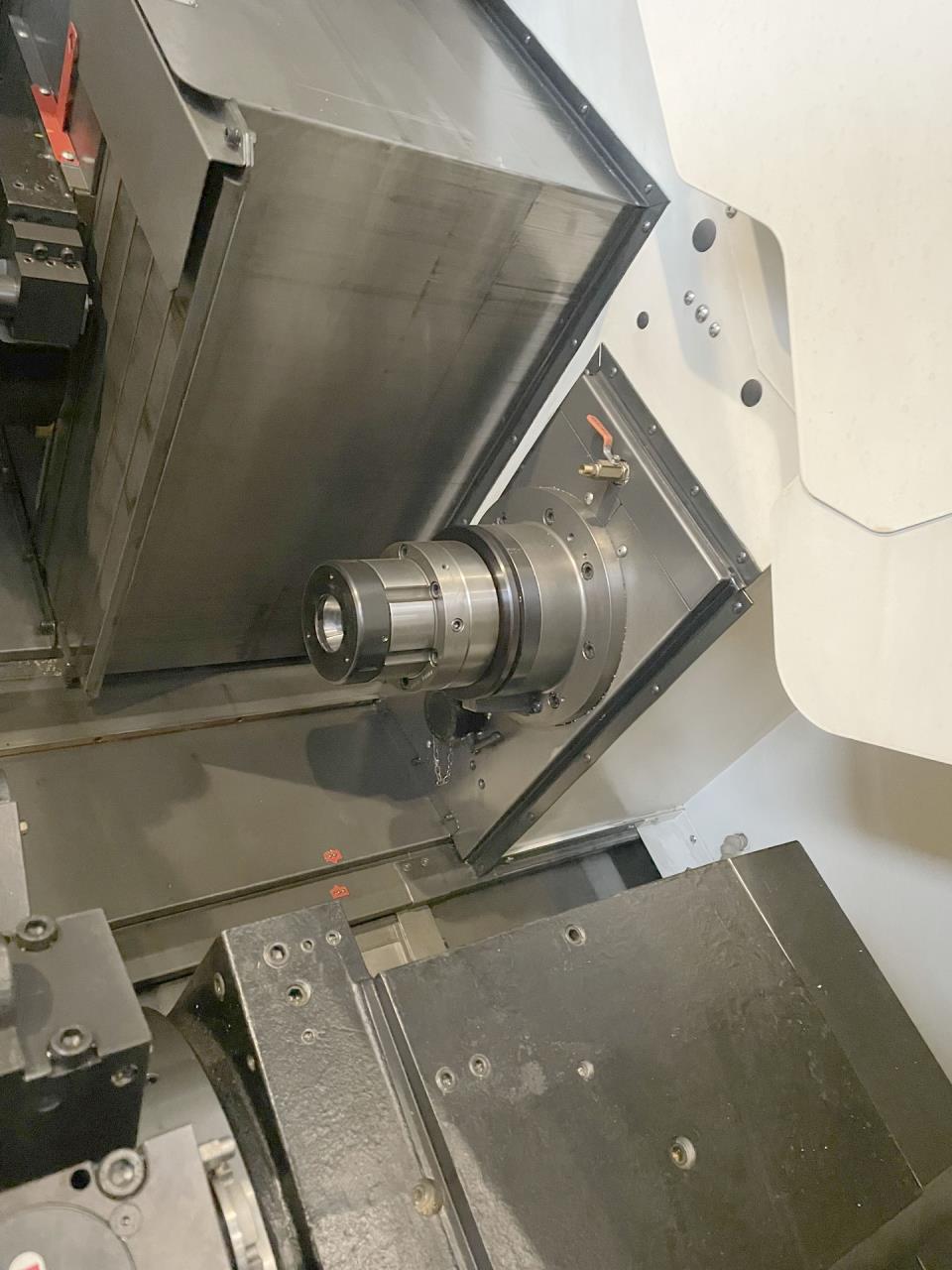

Contro mandrino:
Attacco mandrino
JIS A2-5
Foro mandrino
61 mm
Giri massimo
6000 g/min
Avanzamenti rapidi X
30 m/min
Avanzamenti rapidi Z
50 m/min
Avanzamenti rapidi Y
20 m/min
Motore mandrino
22 / 18.5 kW
Peso della macchina circa
8100 kg
Dimensioni macchina:
Lunghezza
4396 mm
Larghezza
2835 mm
Altezza
2320 mm
Accessori diversi:
Sistema di misurazione diretto asse X
Lampada
Refrigerazione
Refrigerante centro del contro-mandrino
Interfaccia caricatore
Collettore di parti
Nastro trasportatore
Convogliatore di trucioli
Dati tecnici e fotografie senza garanzia.
