Dati technici
Altezza punte
298 mm
Diametro dell'altalena
440 mm
Diametro tornibile sopra slitta
210 mm
Foro mandrino
56 mm
Lunghezza massima
305 mm
Torretta a revolver:
Corse:
Corsa longitudinale (Z-asse)
350 mm
Corsa trasversale (X-assi)
160 mm

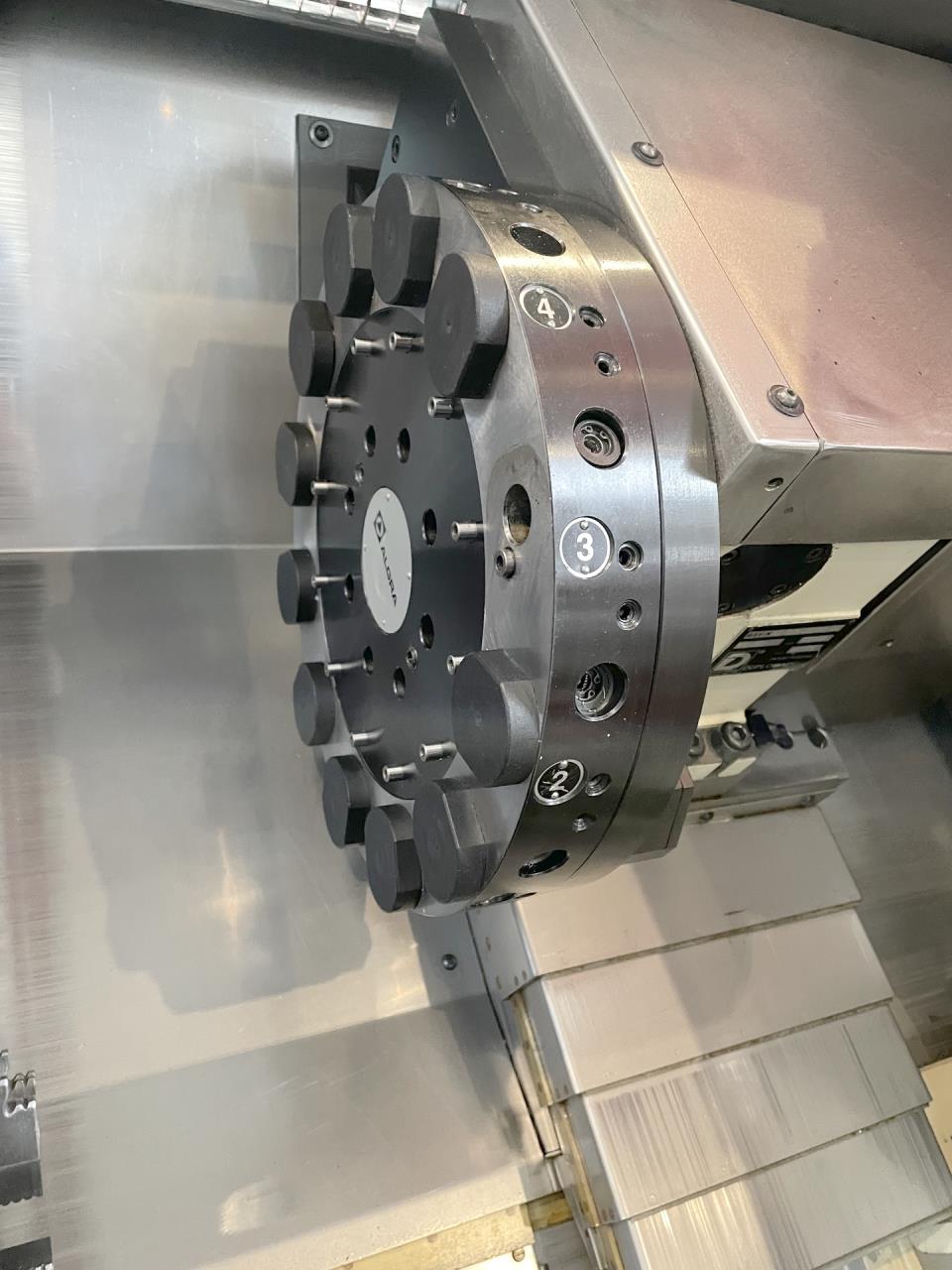

Torretta revolver:
Numero posizione
12
Porta utensili rotante azionato revolver
12
Giri mandrino
0 - 5000 g/min
Potenca utensili rotante
3 kW
Momento torcente mass.
5.7 Nm
Attaco cono mandrino diametro
20 mm
Giri mandrino:
con variatore continuo
da
25 g/min
fino
5000 g/min
Potenza del mandrino
7.5 / 11 kW
Momento torcente mass.
58 / 84 Nm

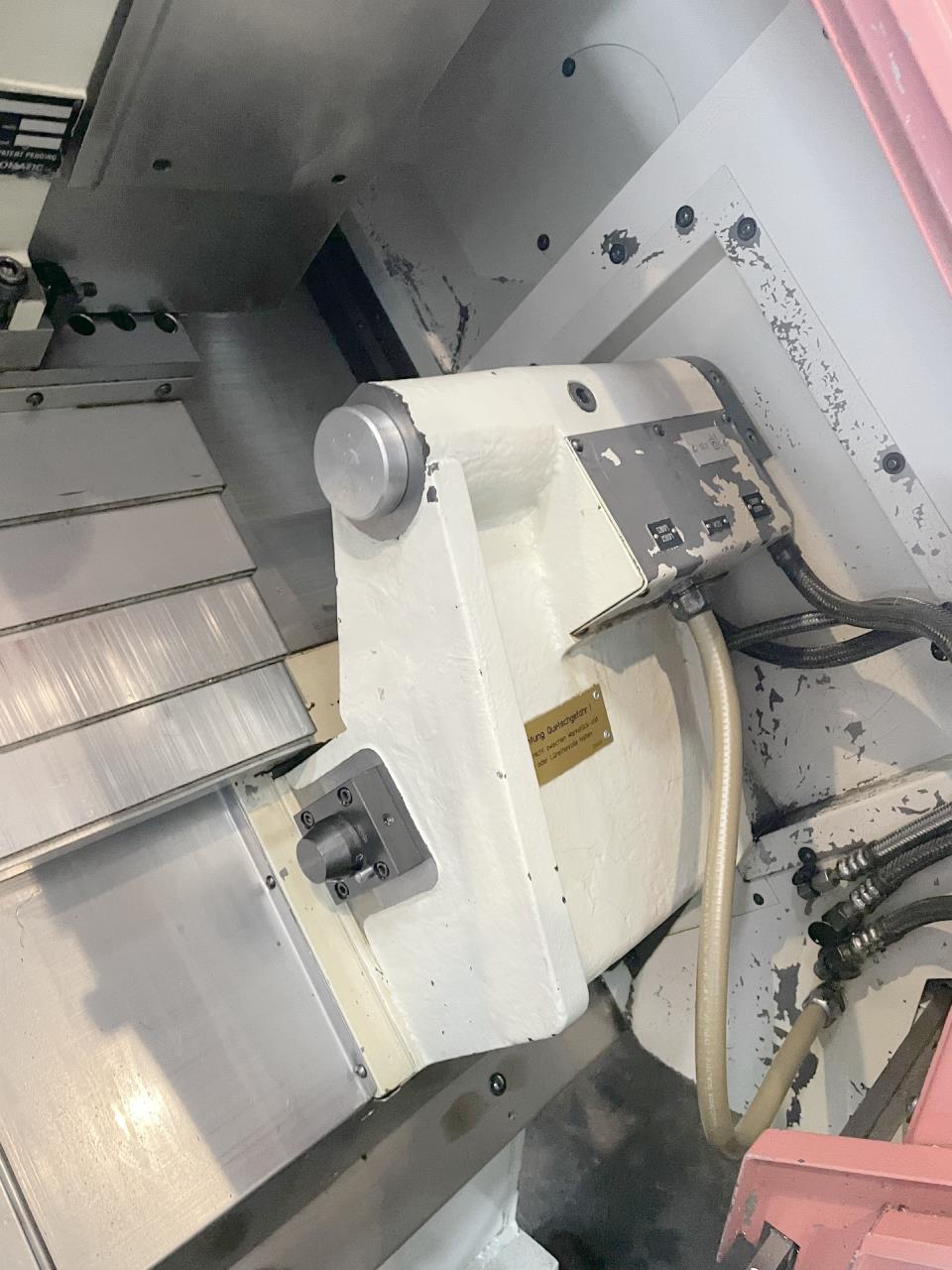

Contropunta:
Morse Konus
3 CM
Corsa cannotto
120 mm
Diametro del cannotto
50 mm
Pressione
3 kN
Avanzamenti rapidi X
12 m/min
Avanzamenti rapidi Z
16 m/min
Collegamento 50 Hz 3x
380 Volti
Livello di rumore
77 dB (A)
Potenza installata totale
34 kVA
Peso della macchina circa
3200 kg
Dimensioni macchina:
Lunghezza
2600 mm
Larghezza
1700 mm
Altezza
1700 mm
Accessori diversi:

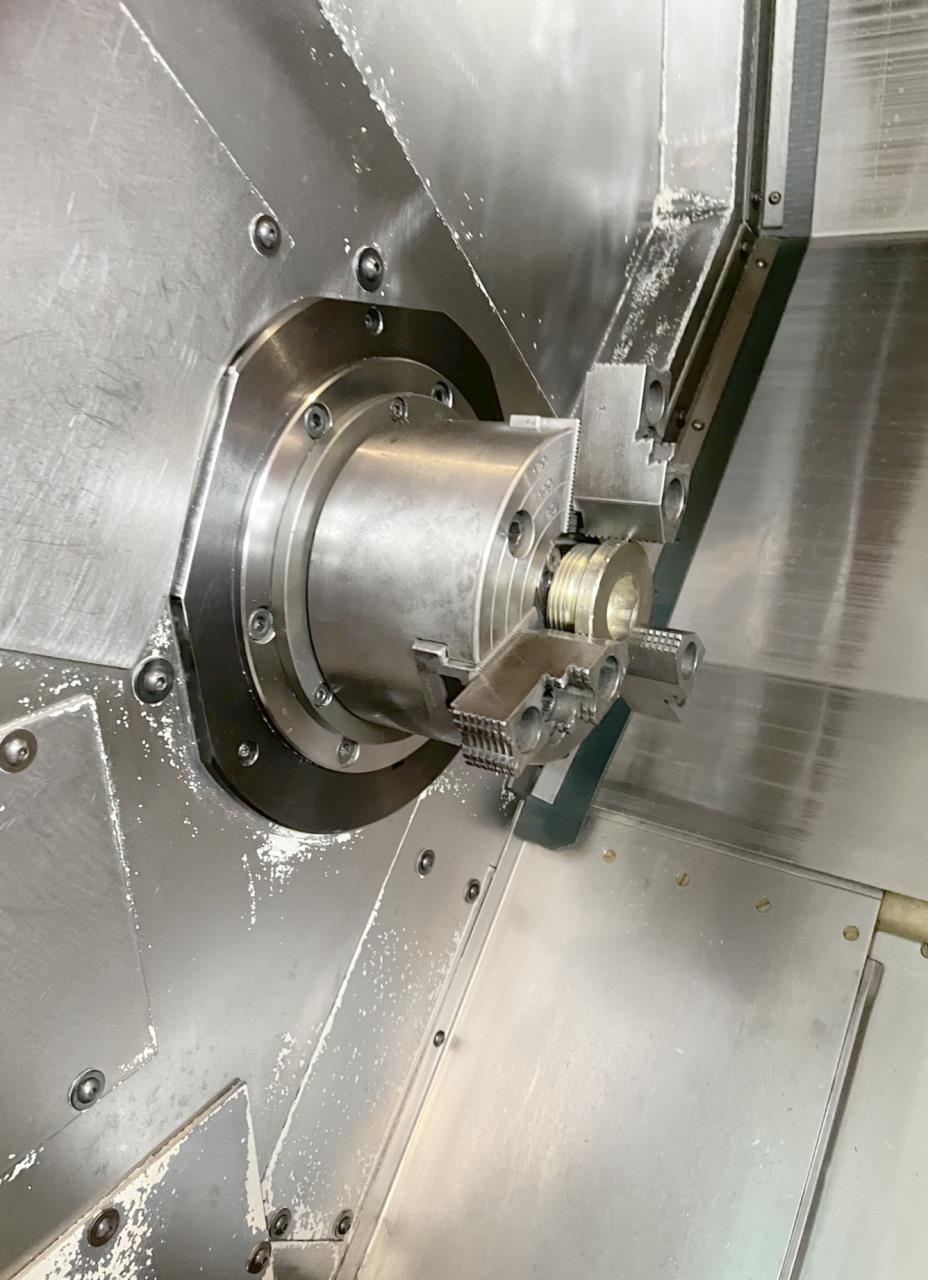

Centraggio automatico 3 morsetti Ø
140 mm
Set di morsetti teneri
Dispositivo di pinze

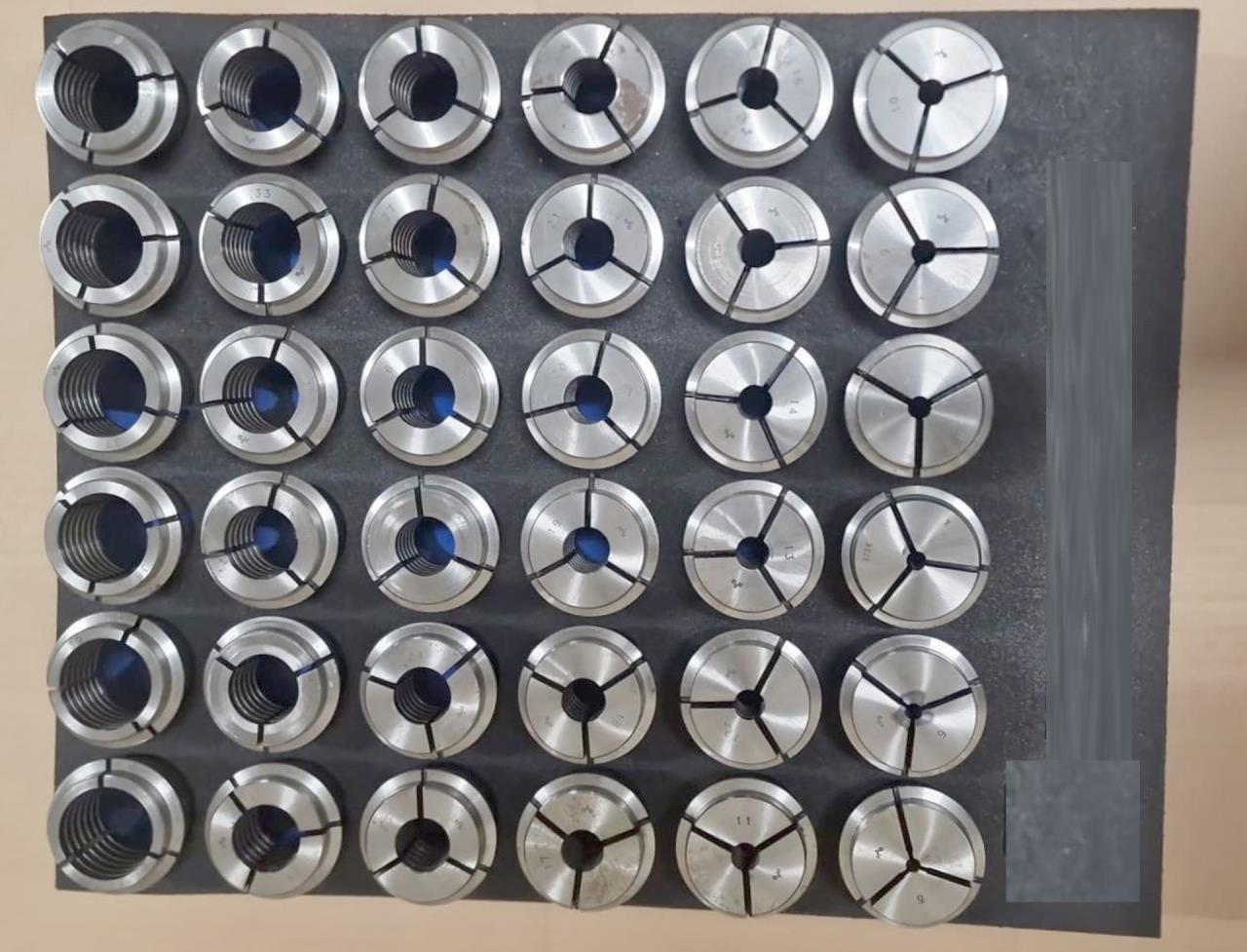

Set di pinze
Contropunta idraulica
Lubrificazione centralizzata
Punta girabile

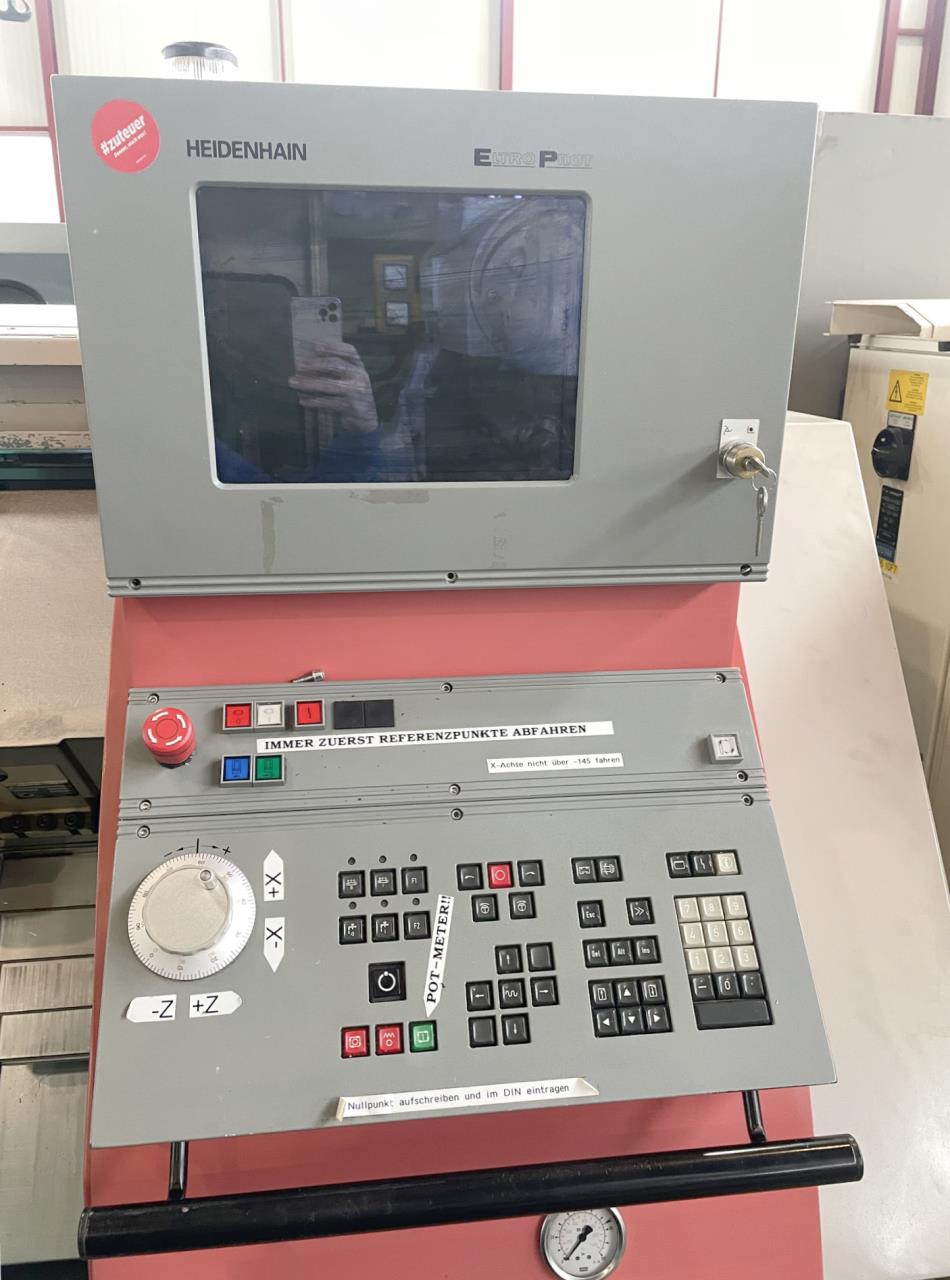

Interfaccia porta seriale RS 232
Mandrino di foratura
Pedale
Set di supporti in acciaio

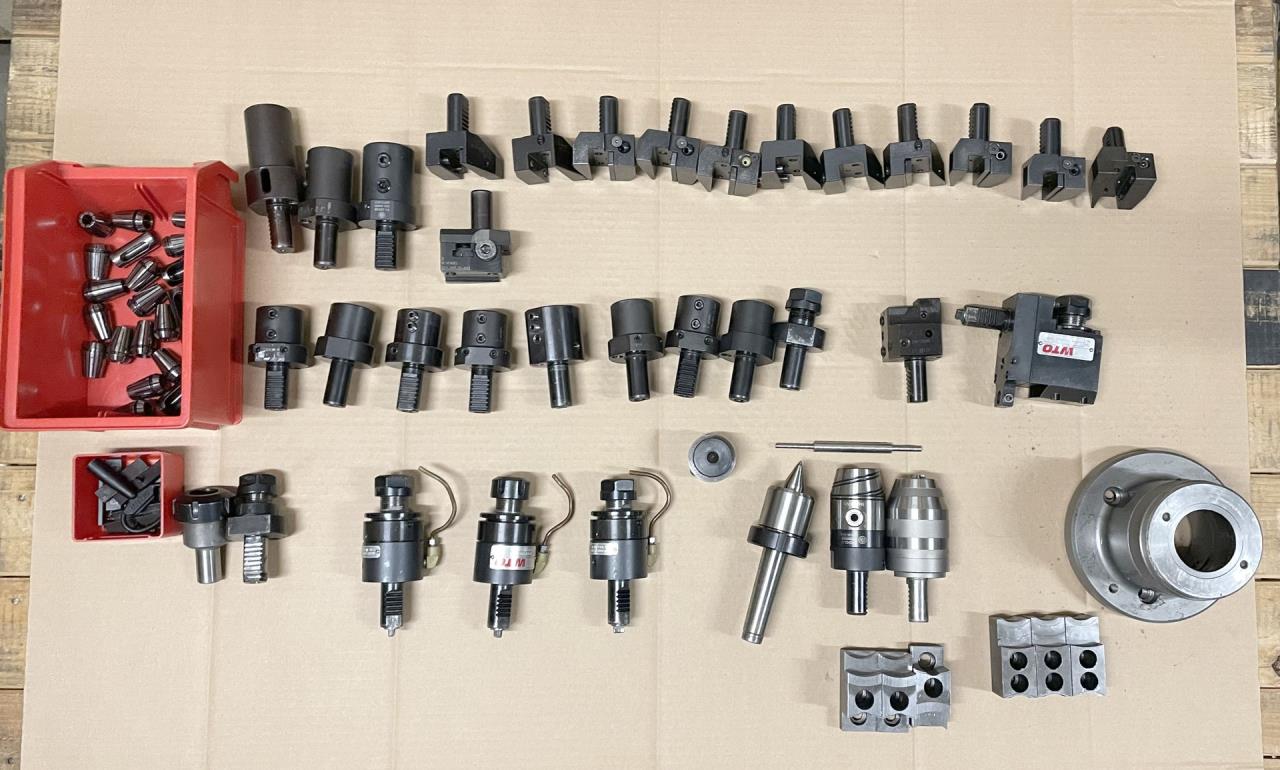

Set di portautensili
Dati tecnici e fotografie senza garanzia.
