no stock :
21975
Gruppo di macchine :
Tipo :

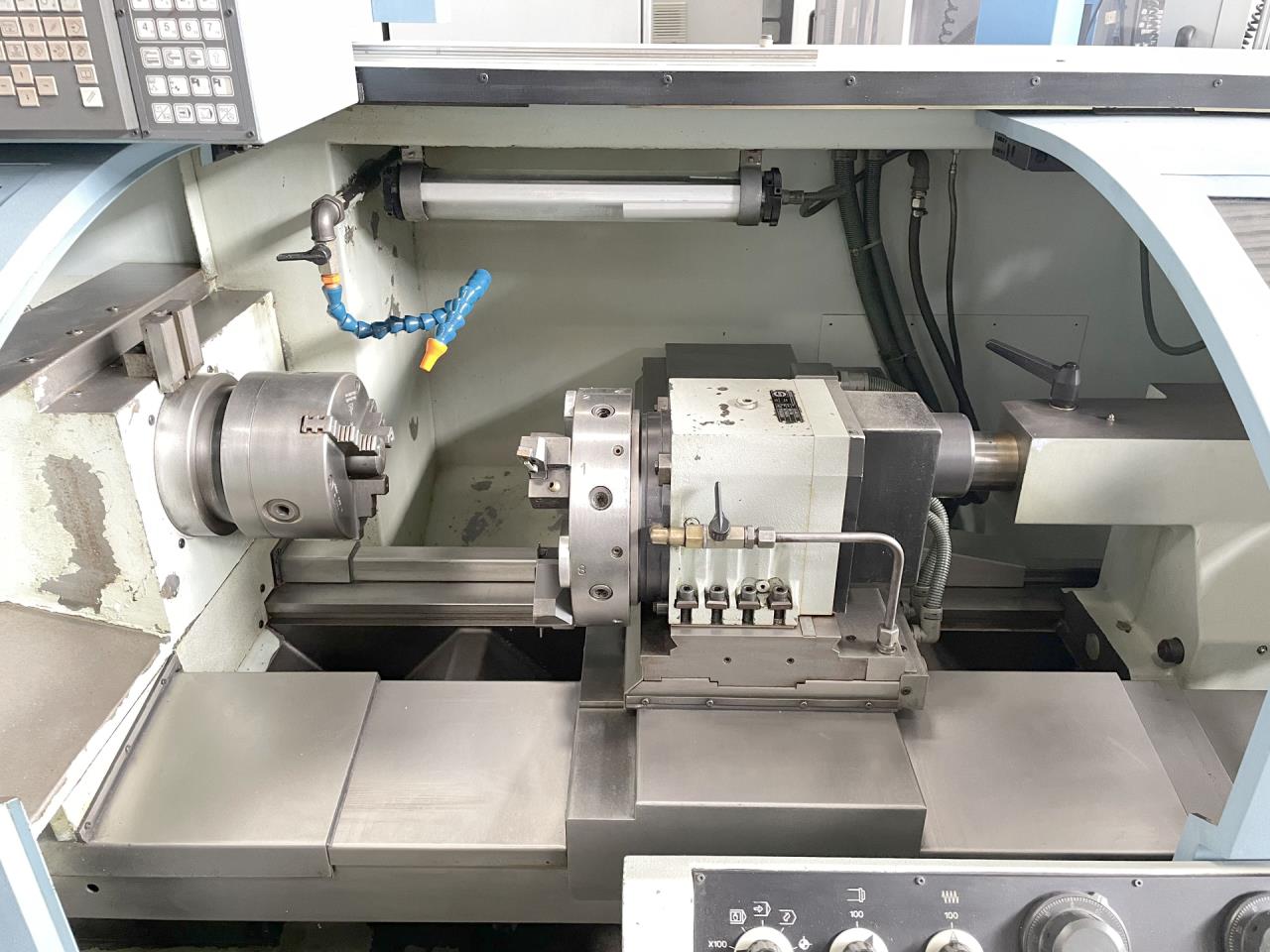

SCHAUBLIN 180 CCN R-T
Controller :

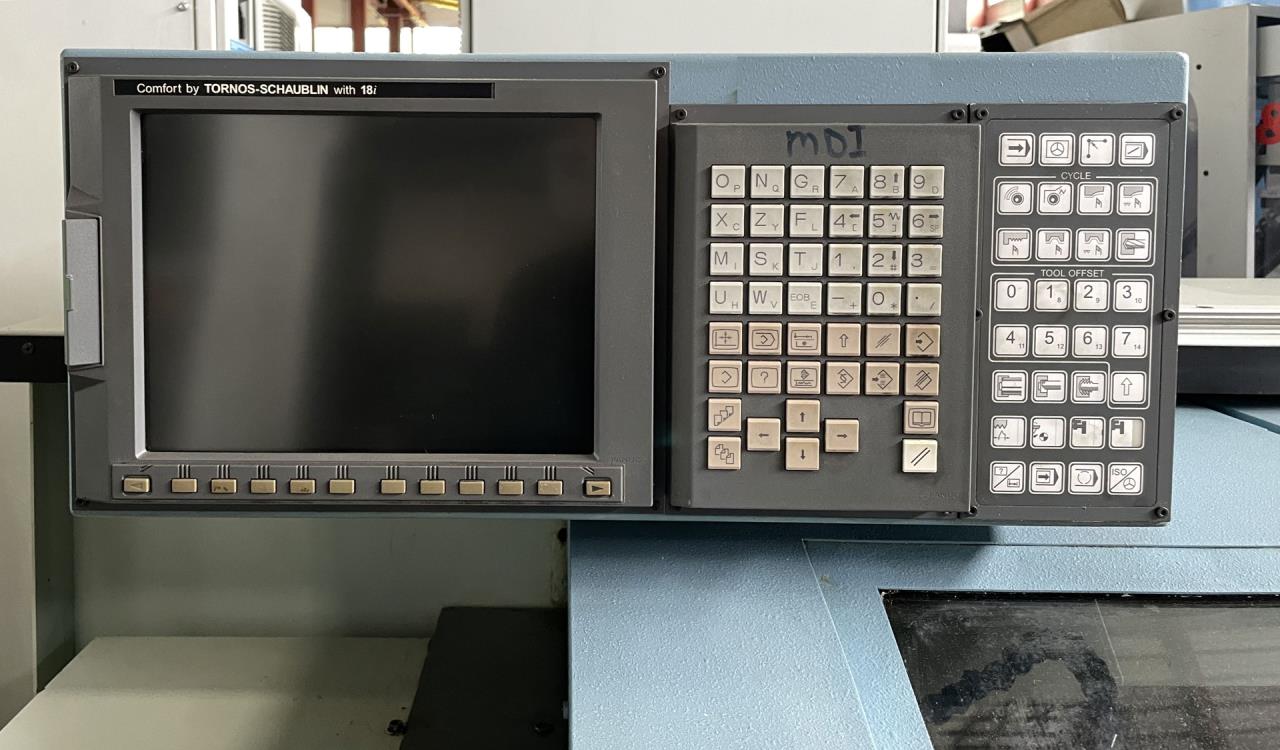

GE FANUC Series 18i
Jahrgang :
2000
Dati technici
Altezza punte
275 mm
Distanza fra le punte
600 mm
Diametro tornibile sopra slitta
150 mm
Diametro tornibile sopra bancale
600 mm
Lunghezza massima
630 mm
Asta canale sotterraneo
60 mm
Slitta:
Corsa longitudinale (Z-asse)
672 mm
Corsa trasversale (X-assi)
230 mm
Risoluzione
0.001 mm

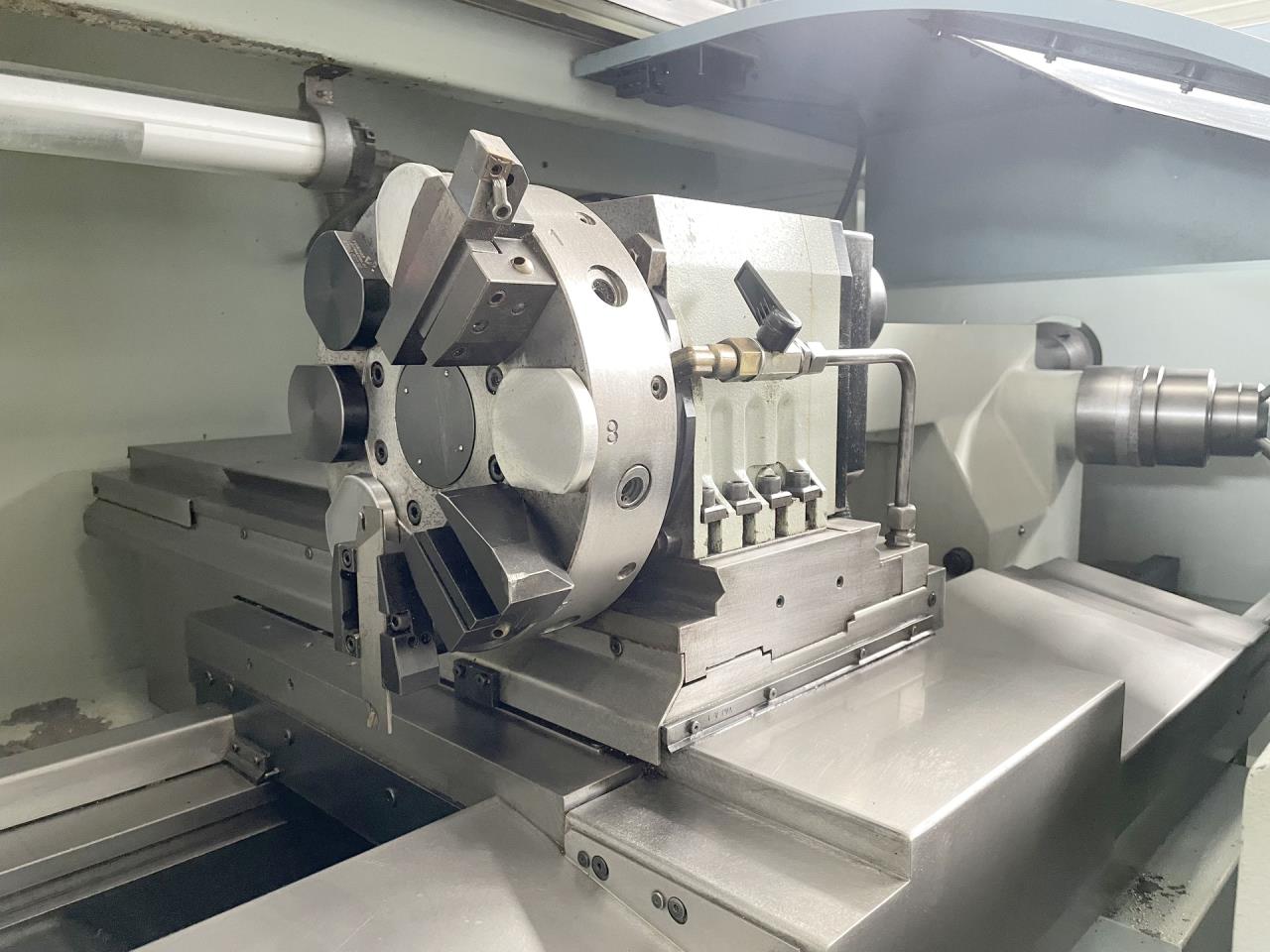

Torretta a revolver: numero
Numero posizione revolver 1
12
Numero fisso di utensili dei revolver 1
12
Attaco cono mandrino diametro
20 x 20 mm
Attaco cono mandrino DIN
VDI 30
Attacco mandrino:
Camlock
A2-6
Asse C (mandrino, risolazione)
0.001 °
Giri mandrino:
con variatore continuo
da
30 g/min
fino
4000 g/min
Diametro interno mandrino
60 mm
Avanzamento
0 - 5000 mm/min
Avanzamenti rapidi X
8 m/min
Avanzamenti rapidi Y
10 m/min
Motore mandrino
15 / 18.5 kW
Collegamento aria compressa
5 - 7 bar
Portata pompa acqua di raffreddamento
10 l/min
Collegamento 50 Hz 3x
400 Volti
Livello di rumore
75 dB (A)
Potenza installata totale
24 kVA
Peso della macchina circa
2460 kg
Dimensioni macchina:
Lunghezza
2301 mm
Larghezza
1460 mm
Altezza
1676 mm

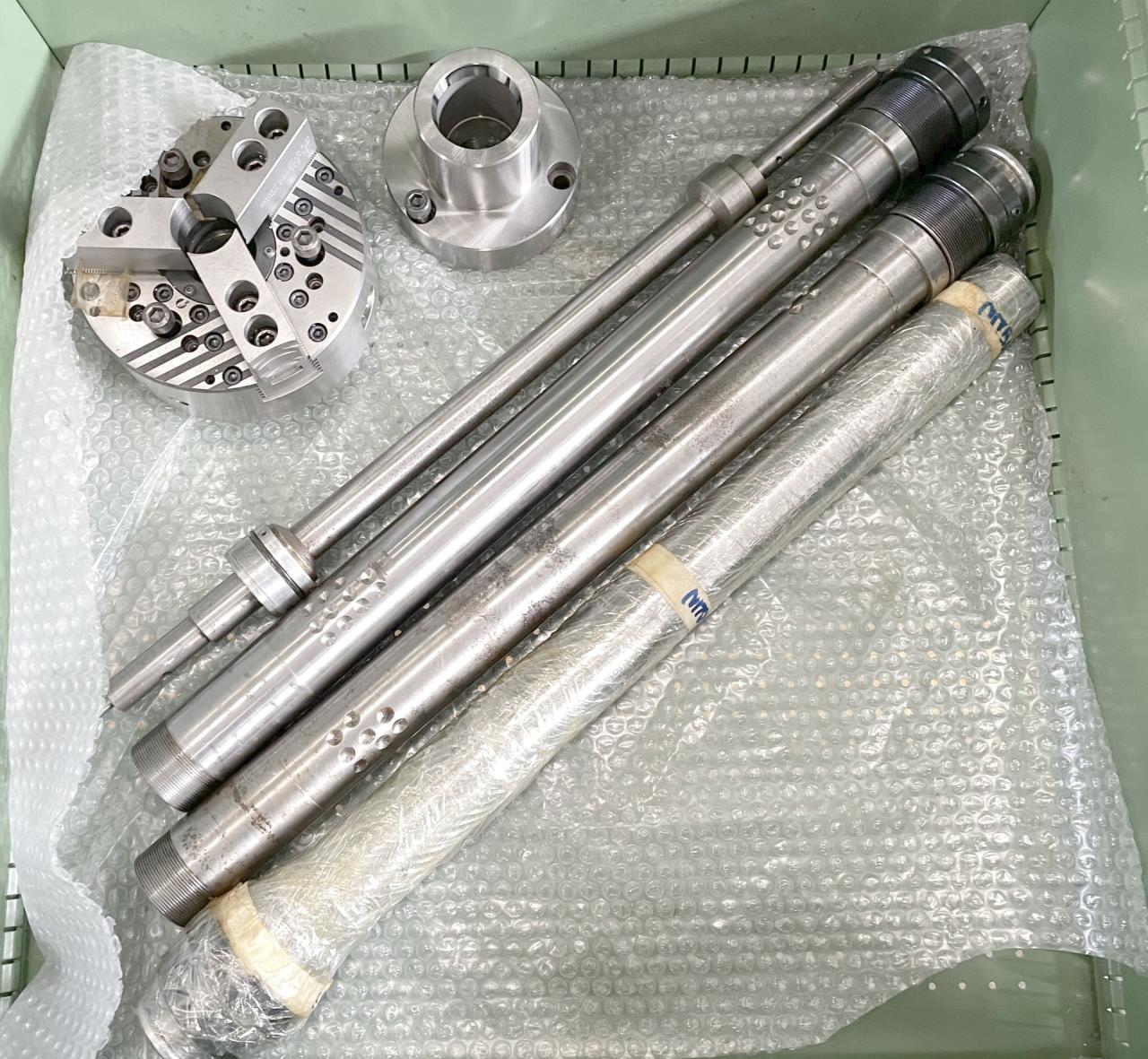

Accessori diversi:
Centraggio automatico 3 morsetti Ø
170 mm
Centraggio automatico 3 morsetti Ø
200 mm

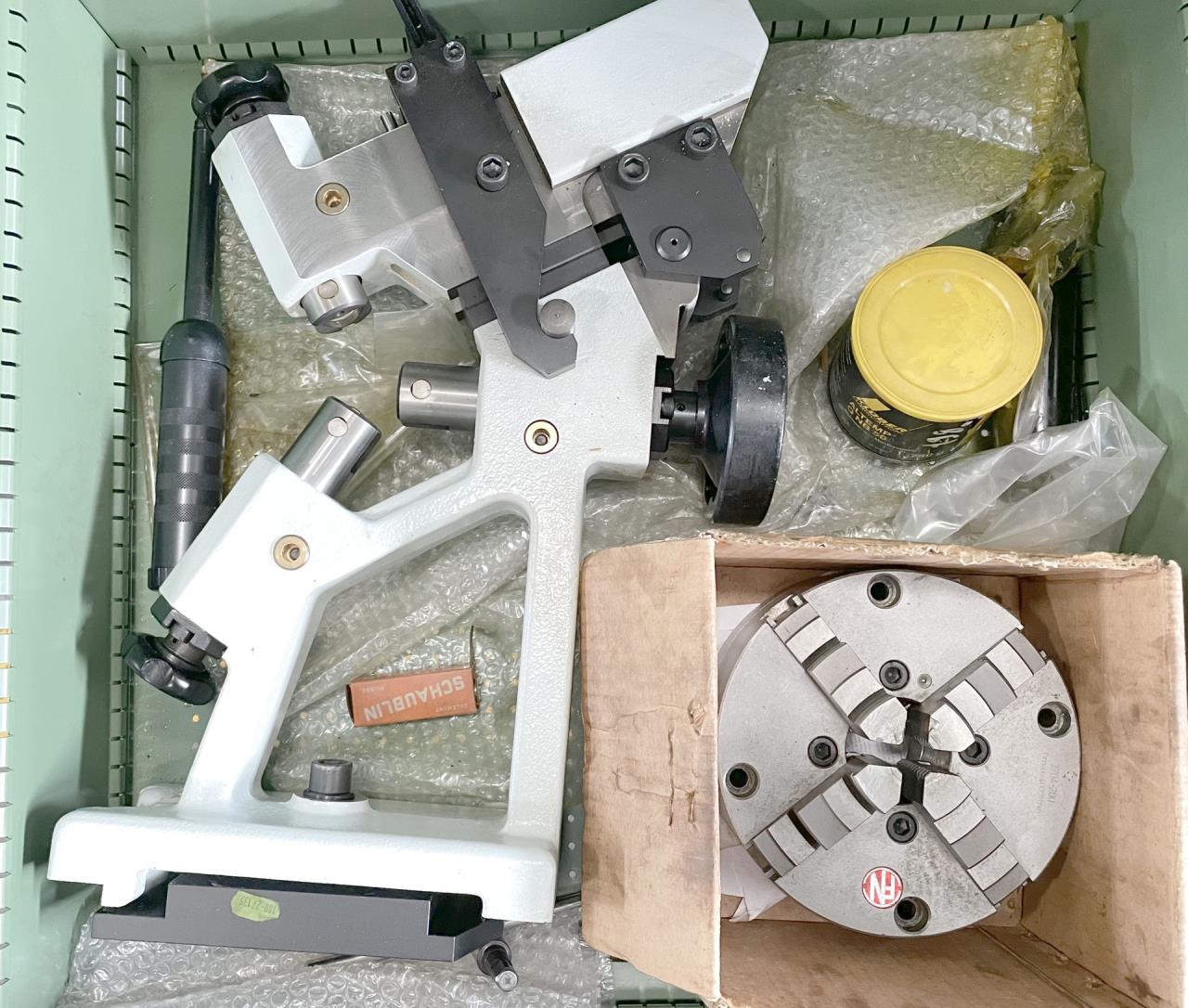

Mandrino a 4 griffe Ø
200 mm
Set di morsetti teneri
Set di morsetti duri

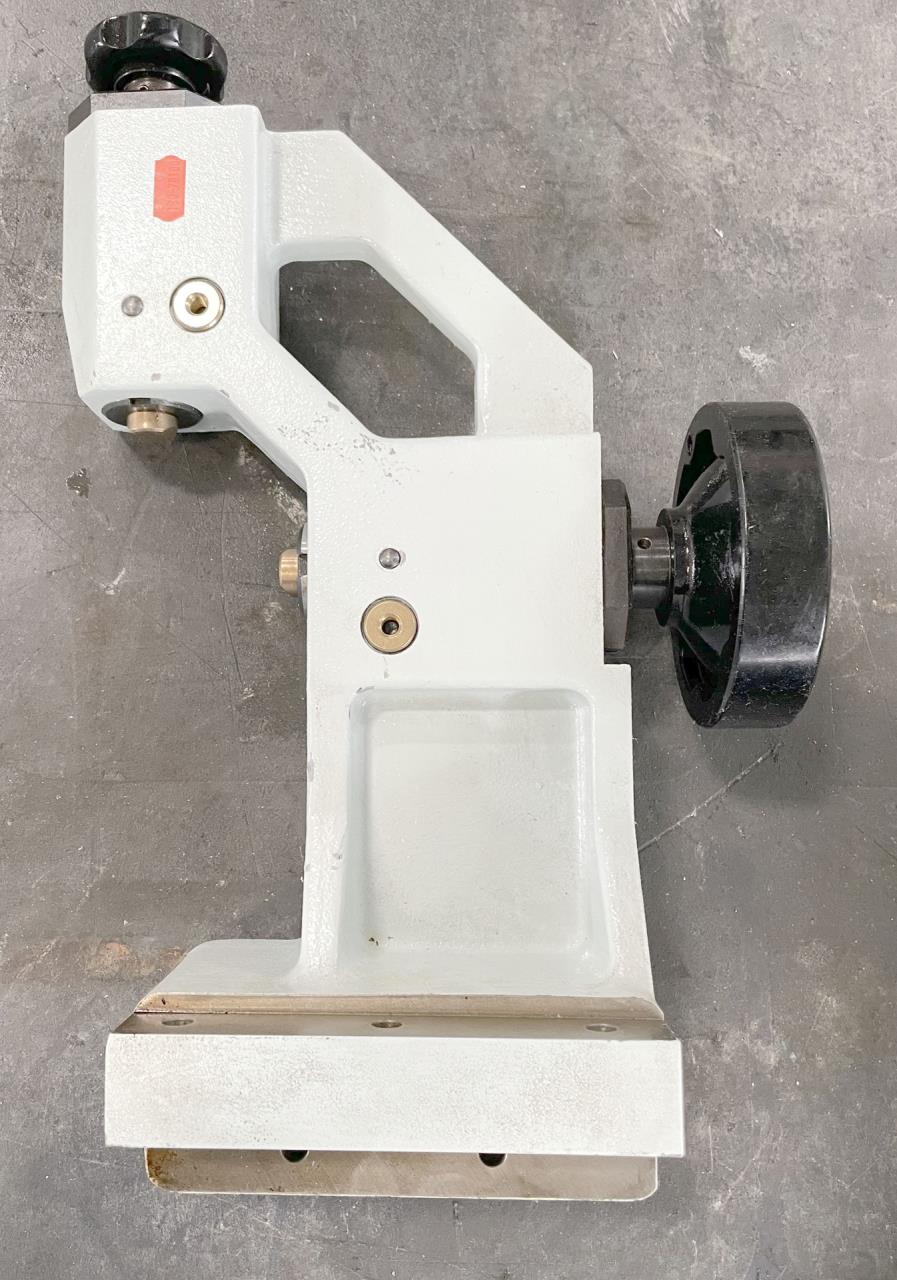

Lunetta mobile
Lunetta fissa
Dispositivo di pinze

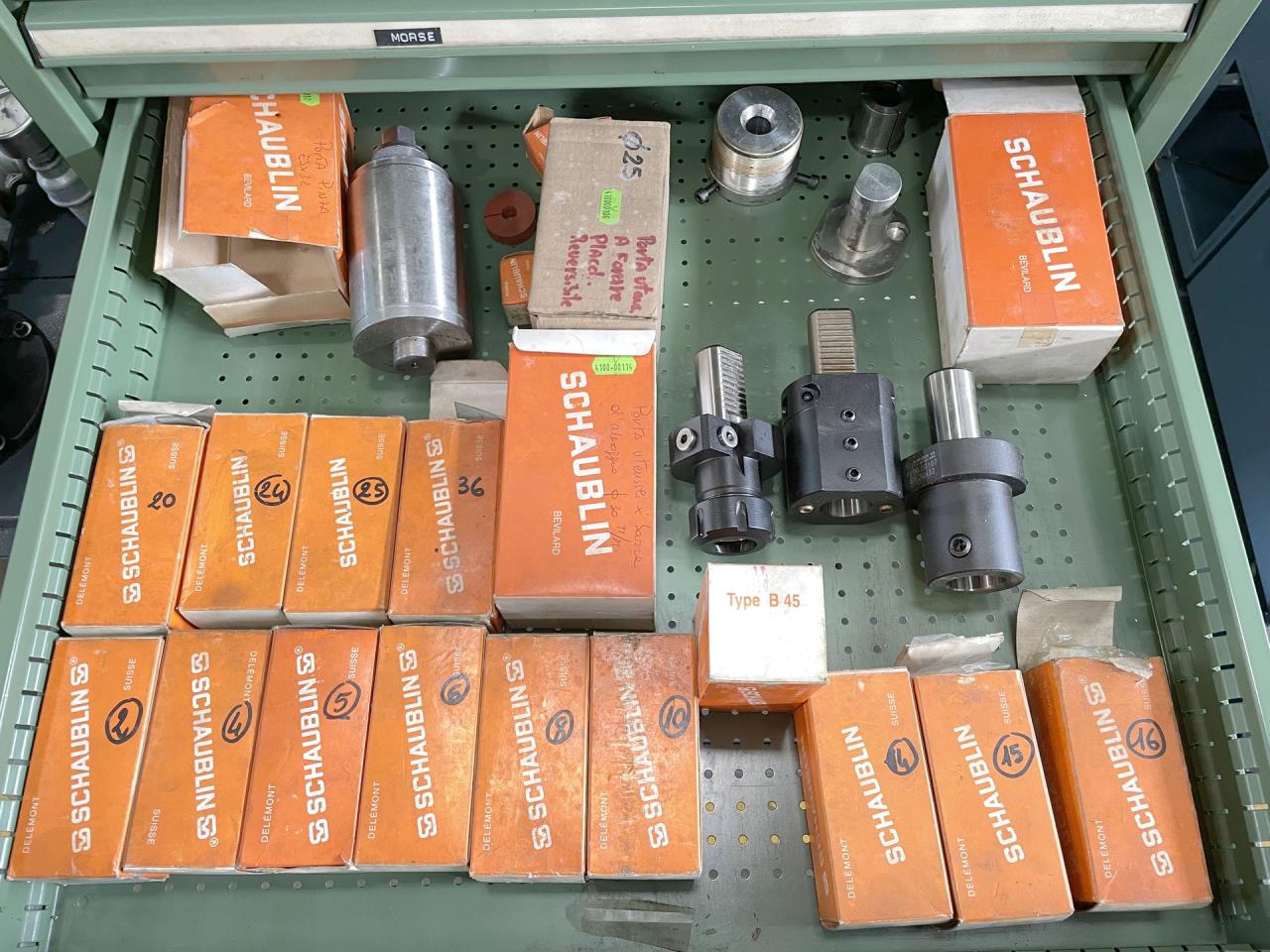

Set di pinze
B45
Lampada
Contropunta a croce
Armadio portautensili
Microscopio di centraggio

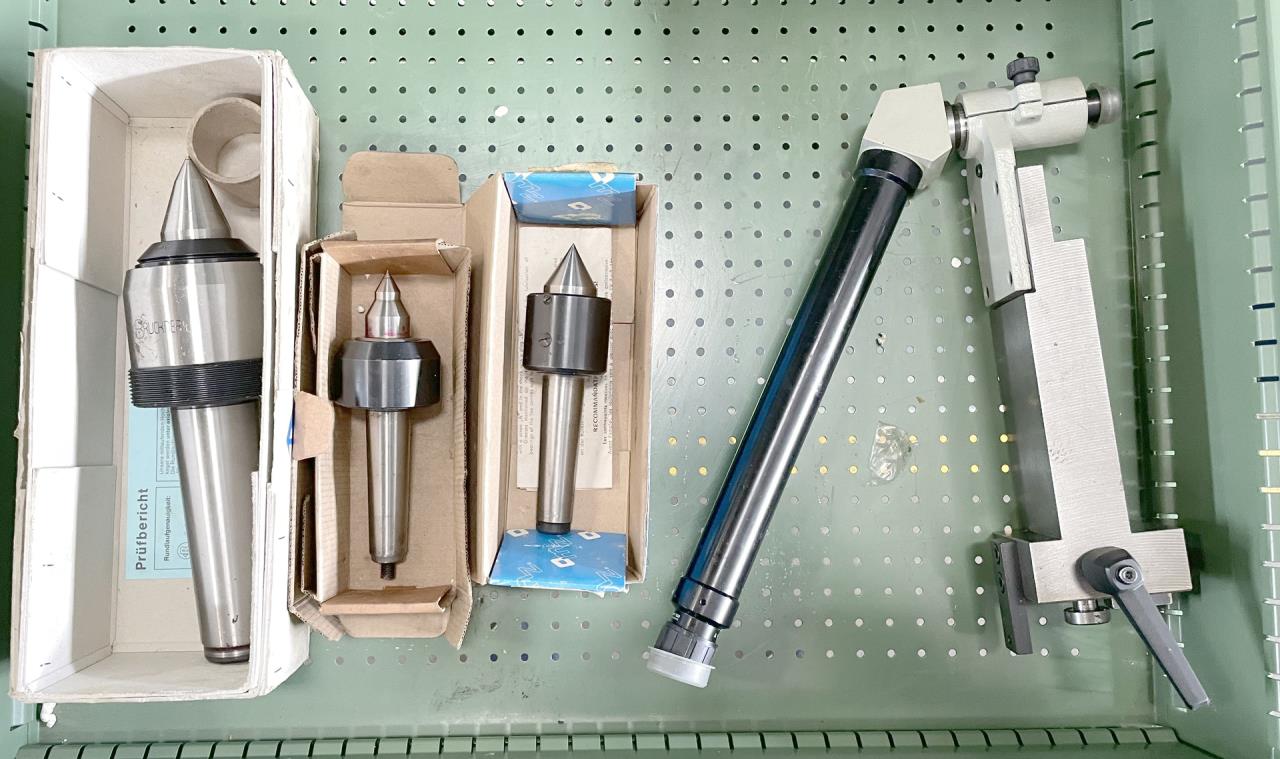

Set di punte
Punta girabile
Interfaccia porta seriale RS 232
Pedale

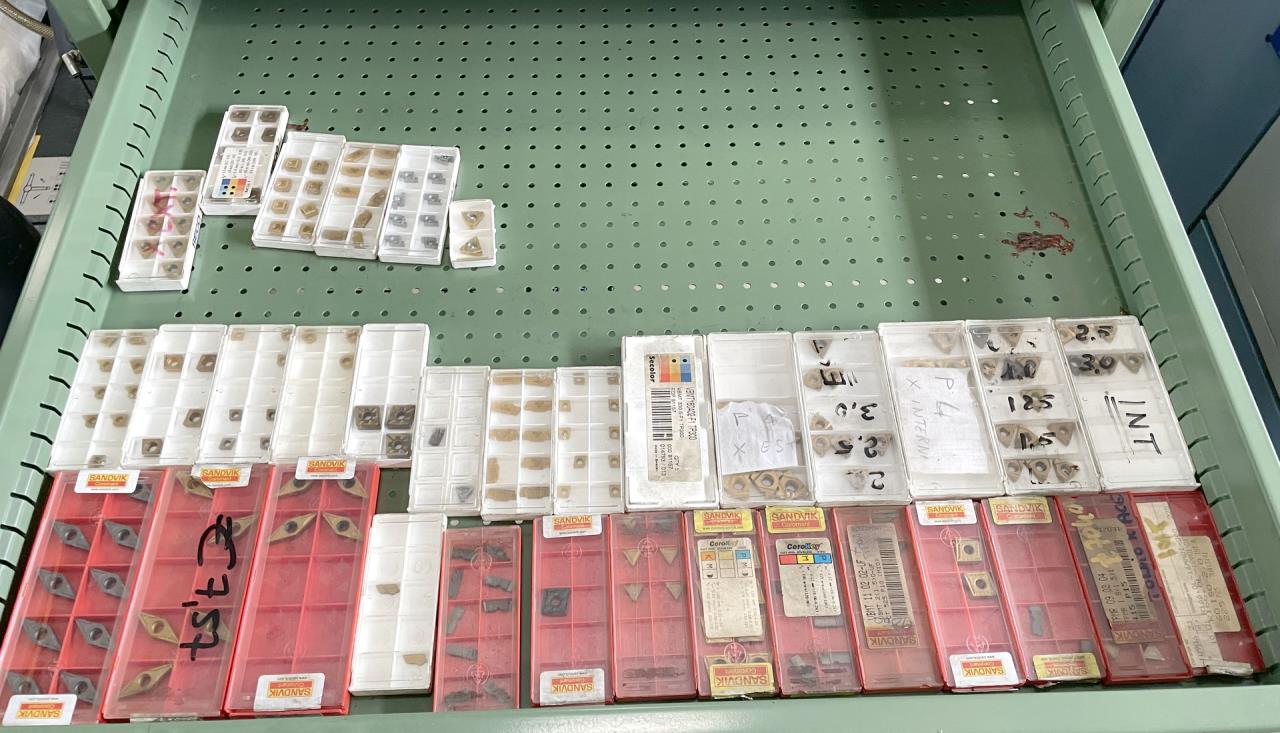

Set di utensili da tornio
Set di supporti in acciaio
Porto utensile

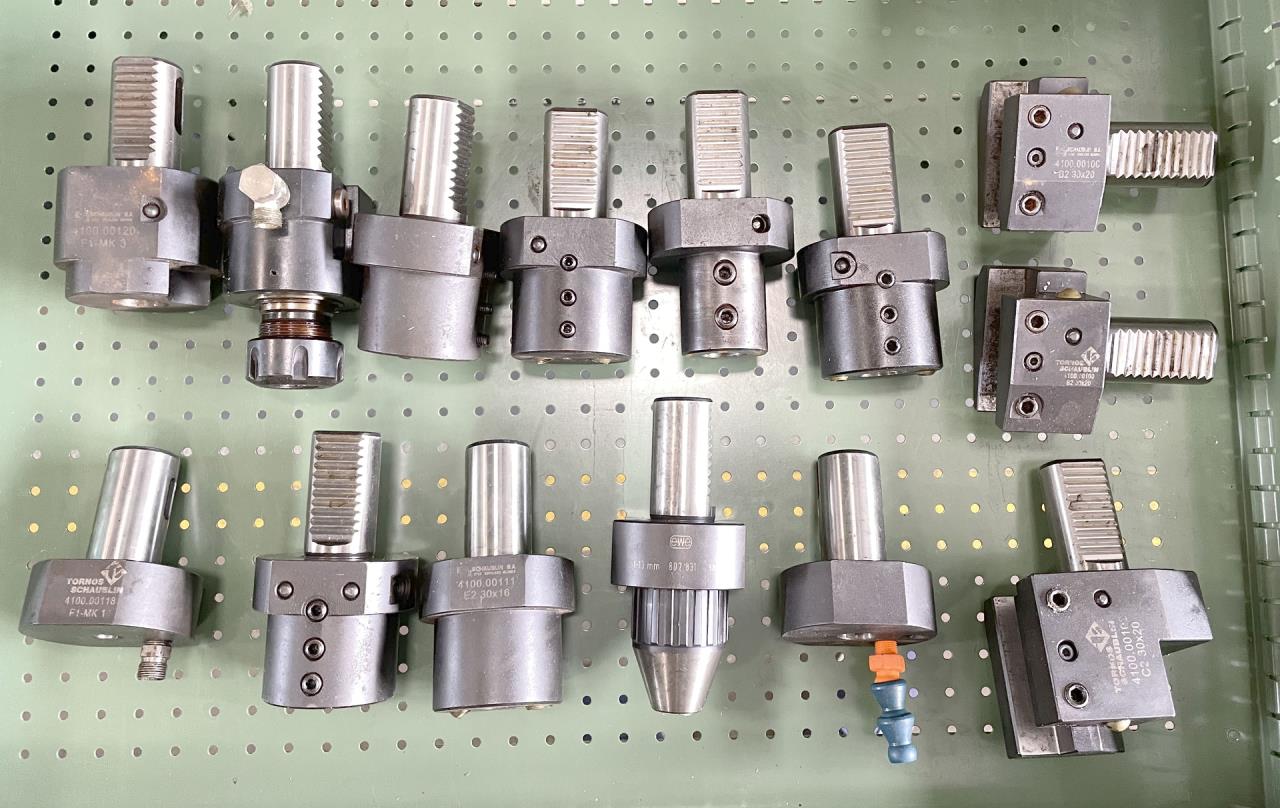

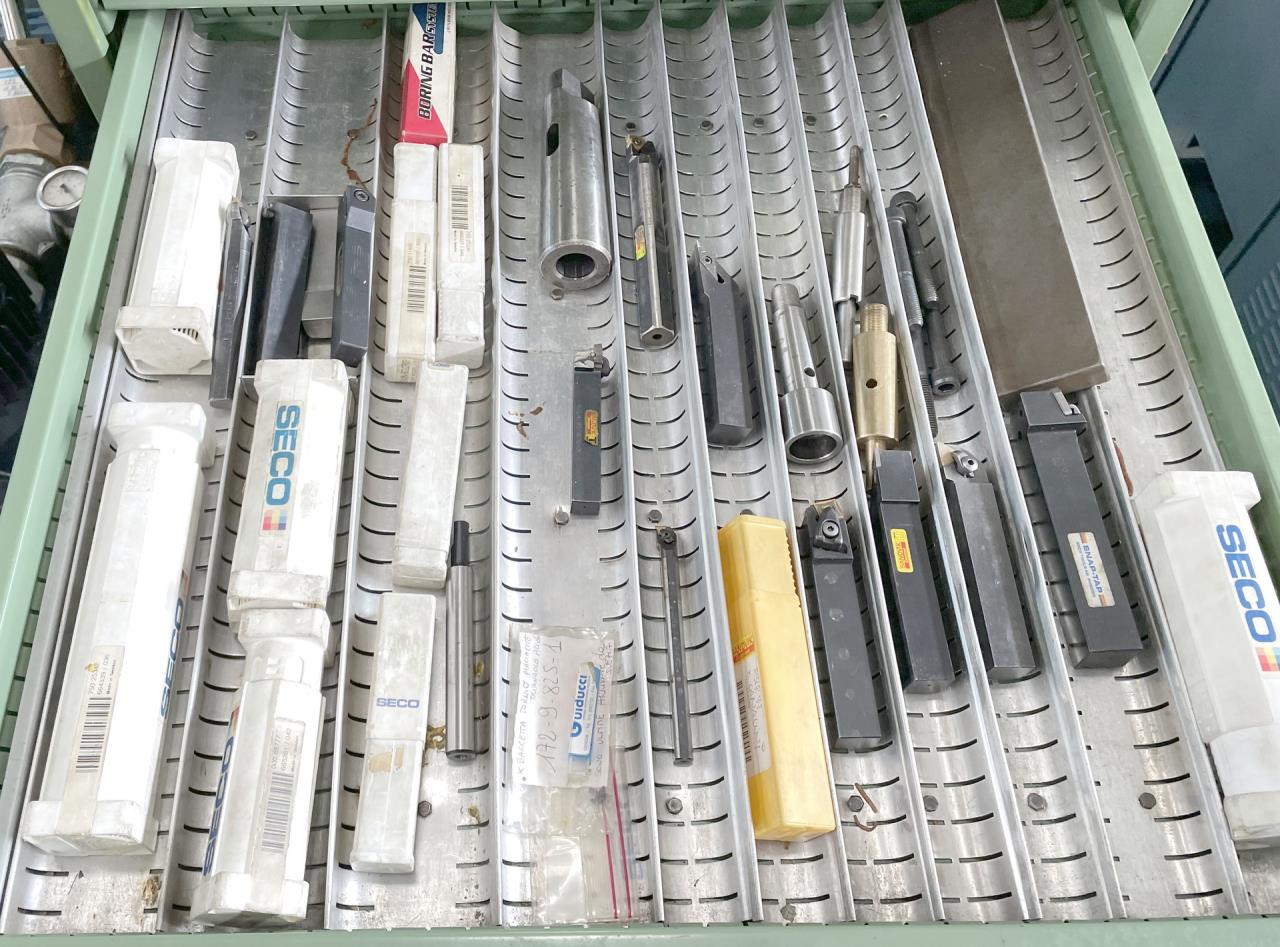

Set di portautensili
Dati tecnici e fotografie senza garanzia.
