Dati technici
Lunghezza della tavola
1100 mm
Larghezza della tavola
842 mm
Peso mass. su tavola
800 kg
Corsa longitudinale (X-asse)
1000 mm
Corsa trasversale (Y-assi)
795 mm
Corsa verticale (Z-Asse)
800 mm
Capacità di foratura nell'acciaio
55 mm
Attacco cono mandrino: MK
4
Corsa mandrino di foratura (Z-asse)
250 mm
Diametro massimo di alesatura
300 mm
Giri mandrino:
numeri (gradini)
18
da
40 g/min
fino
2000 g/min
Avanzamenti:
Tavola:
con variatore continuo
fino
300 mm/min
cannotto:
numeri (gradini)
6
da
0.04 mm/g
fino
0.35 mm/g
Avanzamenti rapidi:
tavola:longitudinale
2500 mm/min
trasversale da
2500 mm/min
Passaggio fra i montanti
1100 mm
Passaggio fra la tavola
e il mandrino
900 mm
Collegamento 50 Hz 3x
380 Volti
Motore mandrino
4.00 CV
Potenza totale installata
8.0 CV
Peso della macchina circa
7500 kg
Dimensioni macchina:
Lunghezza
3220 mm
Larghezza
2335 mm
Altezza
3205 mm

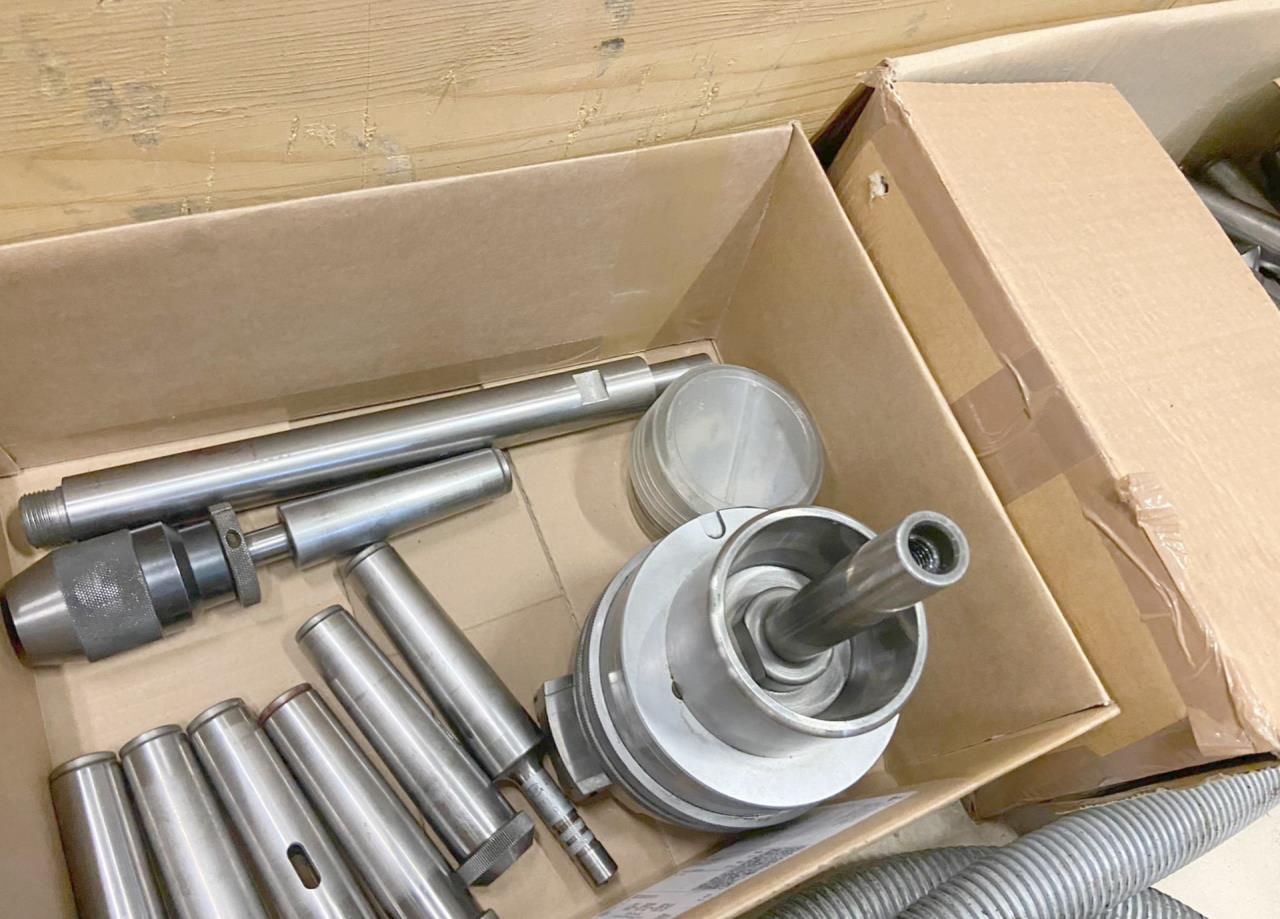

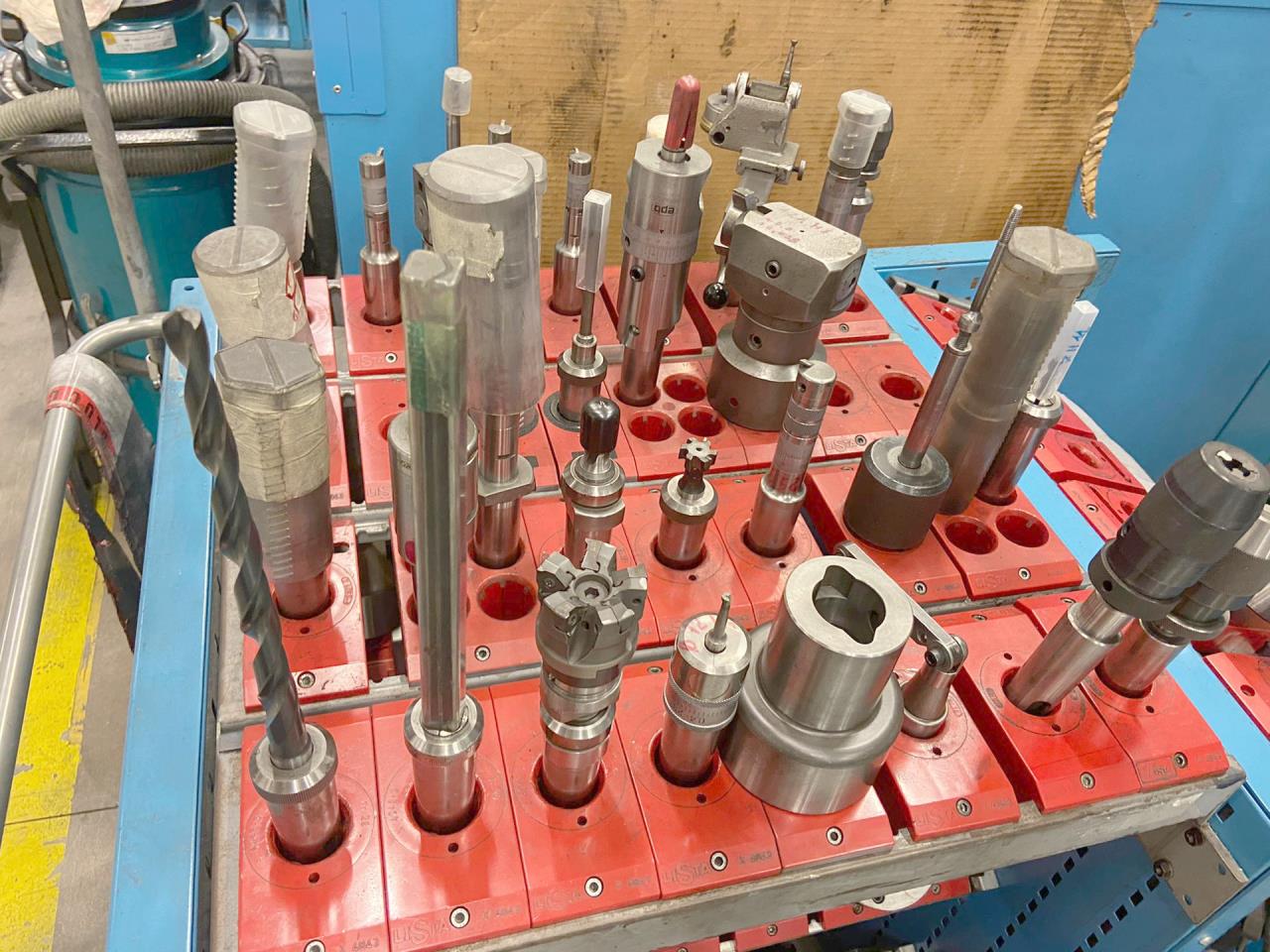

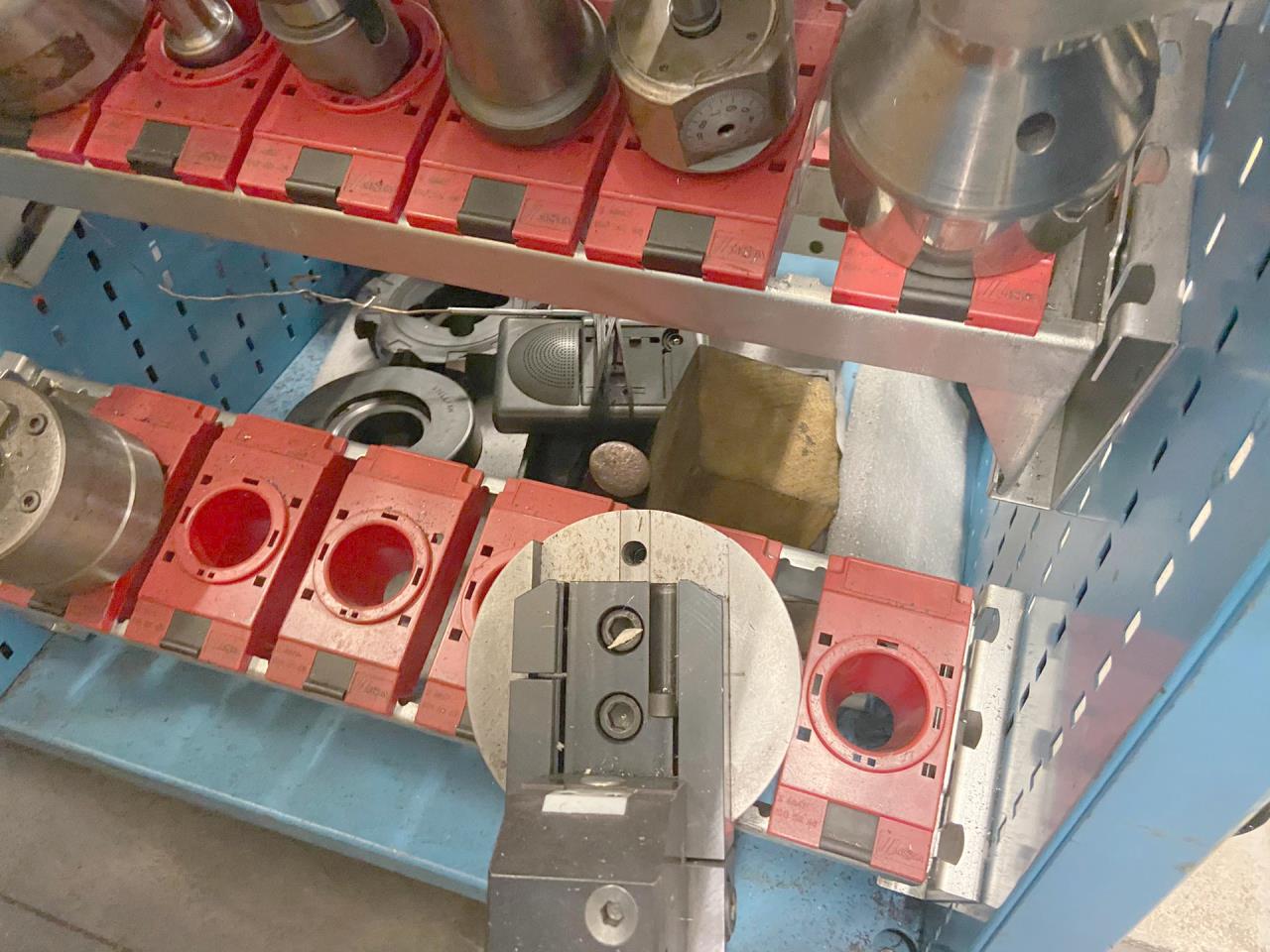

Accessori diversi:
Slitta rerifilare

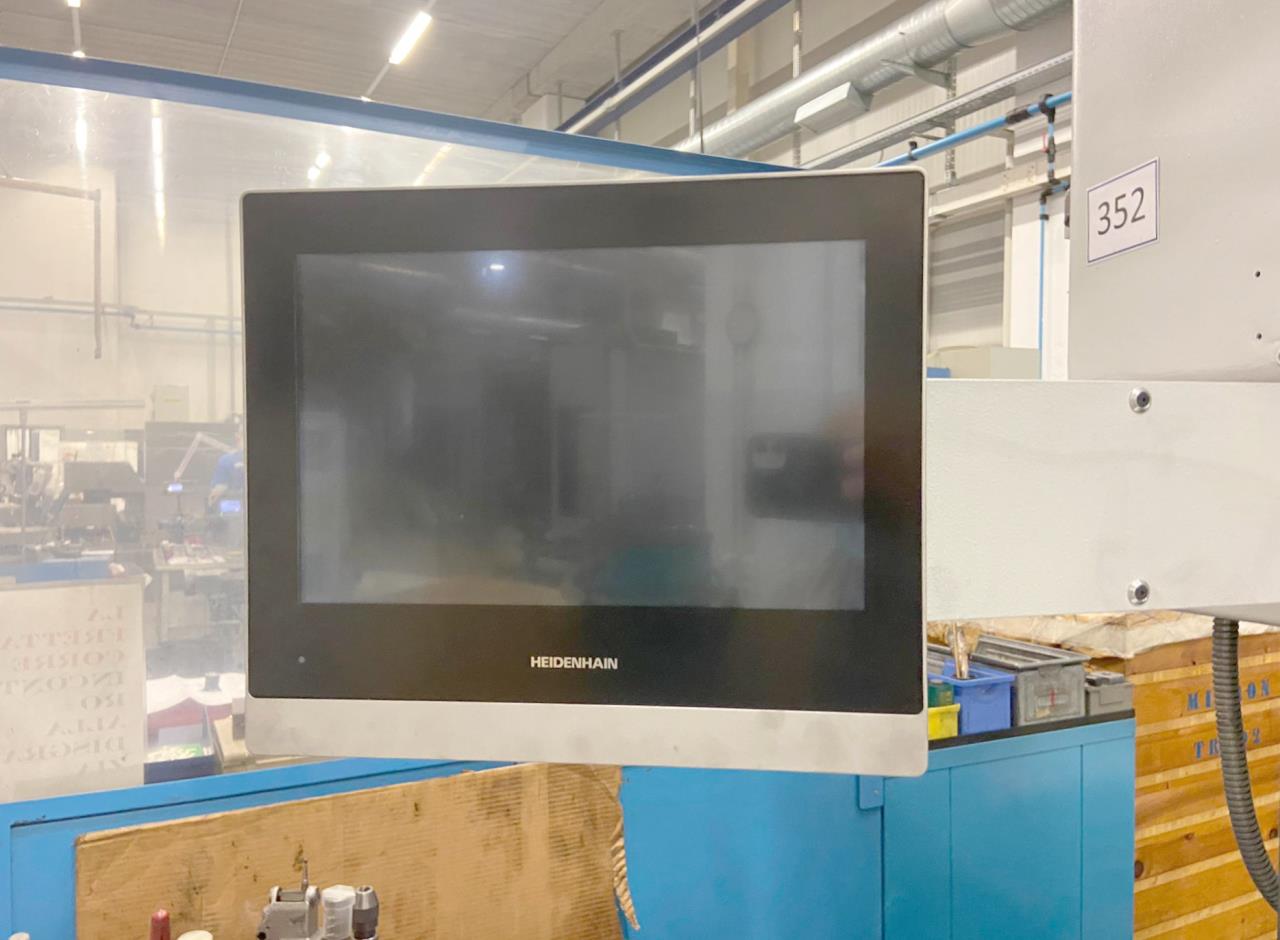

Visualizzatore digitale numero assi:
Fabricante
HEIDENHAIN
Set di testi per arrotondare
Dispositivo di centraggio
Schermo
Osservazioni:
Macchina rivista
2020
macchina completamente revisionata 5 anni fa
Dati tecnici e fotografie senza garanzia.
