Dati technici
Numero di mandrini
2
Numero di revolver
2
Distanza da le mandrini
560 mm

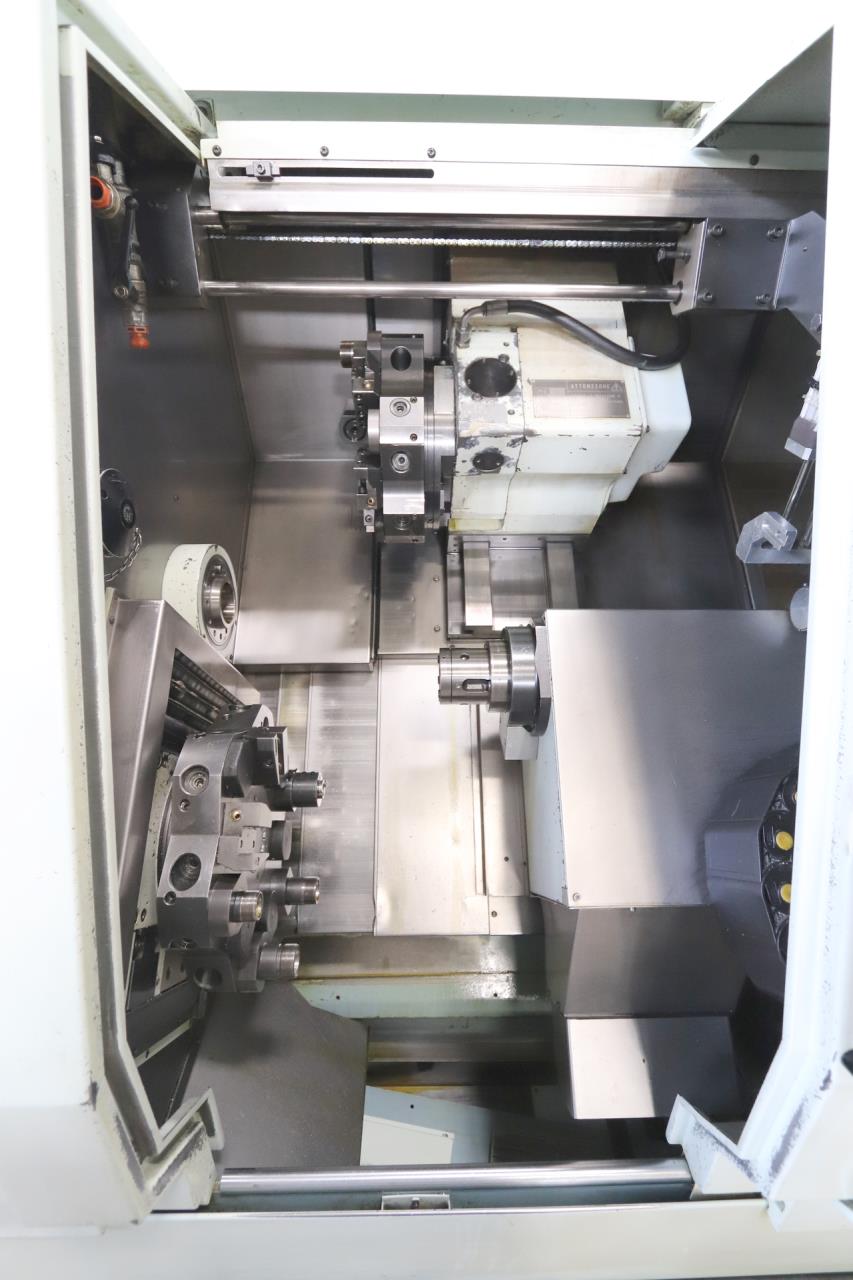

Torretta revolver:
Numero posizione revolver 1
12
Numero posizione revolver 2
12
Porta utensili rotante azionato revolver 1
6
Porta utensili rotante azionato revolver 2
6
Giri mandrino
100 - 3000 g/min
Sezione trasversale del gambo dell'utensile
20 mm
Potenca utensili rotante
1.5 / 3.7 kW
Diametro massimo di foratori
25 mm
Tempo di manovra
0.4 sec

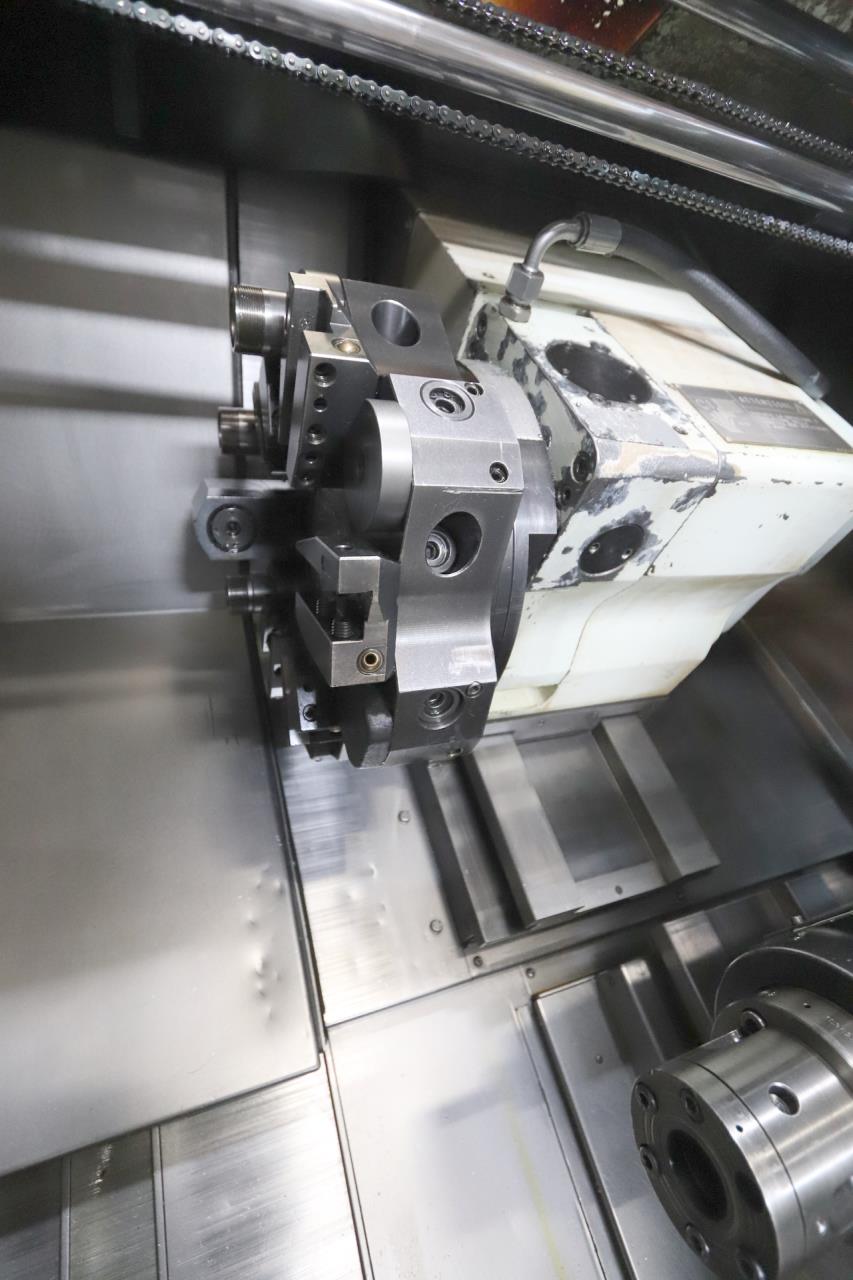

Torretta a revolver superiore:
Asse X
175 mm
Asse Z
305 mm

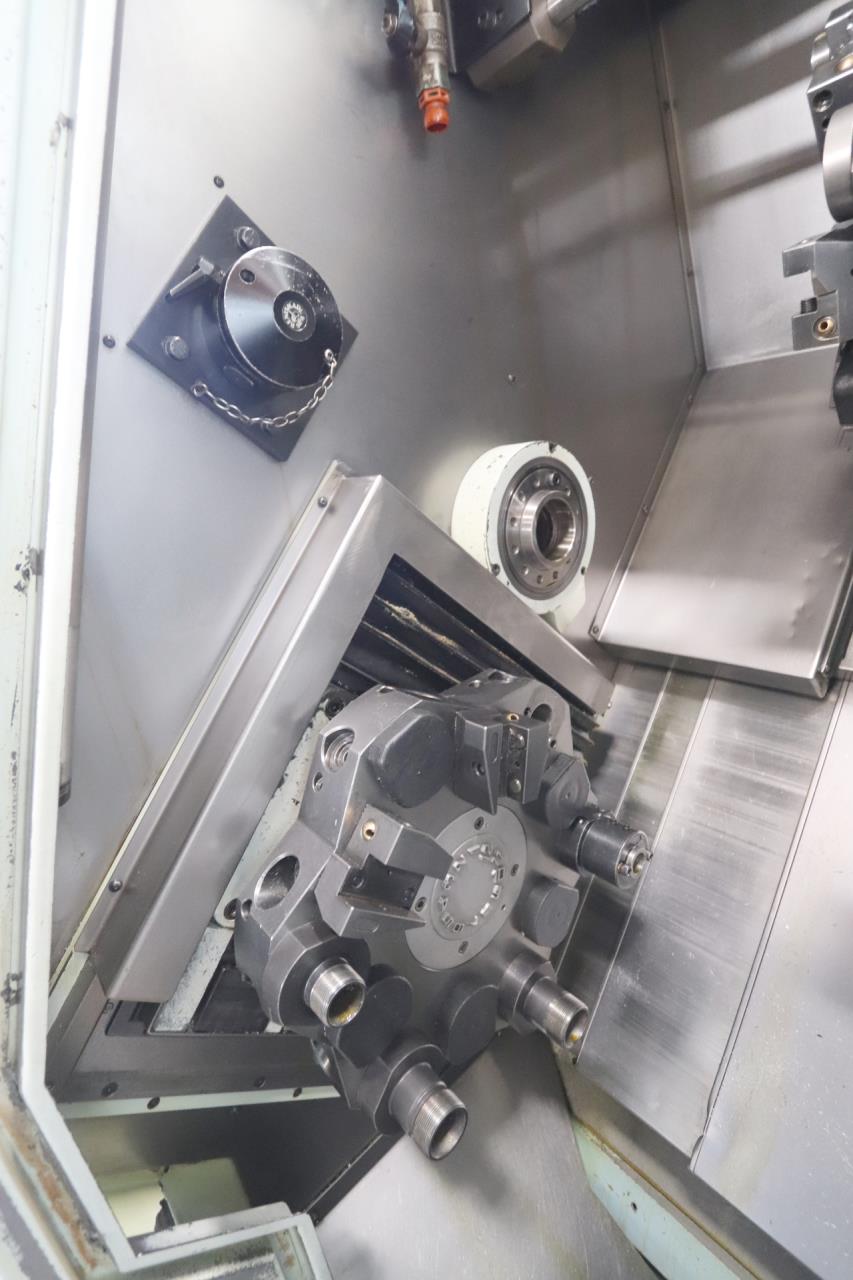

Torretta a revolver inferiore:
Asse X
132 mm
Asse Z
155 mm
Mandrino principale:
Attacco mandrino
ASA 5"
Foro mandrino
52 mm
Attacco per pinza typo
DIN 6343
Diametro barra max.
41 mm
Diametro massimo tornibile
200 mm
Lunghezza massima
300 mm
Asse C (mandrino, risolazione)
0.001 °
Giri mandrino:
con variatore continuo
da
100 g/min
fino
5000 g/min
Potenza del mandrino
3.7 - 5.5 kW

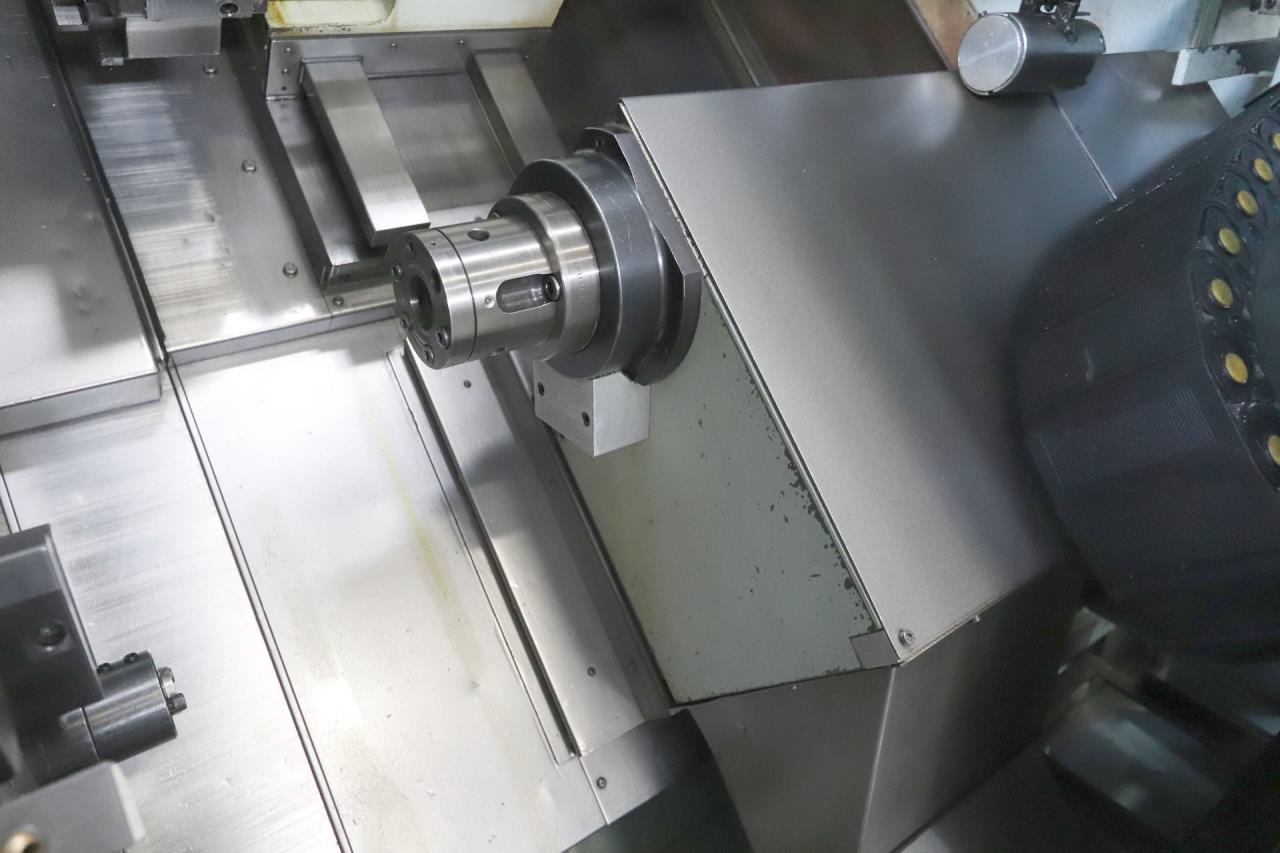

Contro mandrino:
Attacco mandrino
ASA 4"
Foro mandrino
42 mm
Giri massimo
5000 g/min
Attacco per pinza typo
DIN 6343
Diametro massimo tornibile
150 mm
Lunghezza massima
150 mm
Asse C (mandrino, risolazione)
0.001 °
Avanzamenti rapidi X
12 m/min
Avanzamenti rapidi Z
20 m/min
Motore mandrino
11 - 15 kW
Collegamento 50 Hz 3x
400 Volti
Peso della macchina circa
4700 kg
Dimensioni macchina:
Lunghezza
2500 mm
Larghezza
2000 mm
Altezza
2100 mm
Accessori diversi:
Lampada
Refrigerazione
150 l

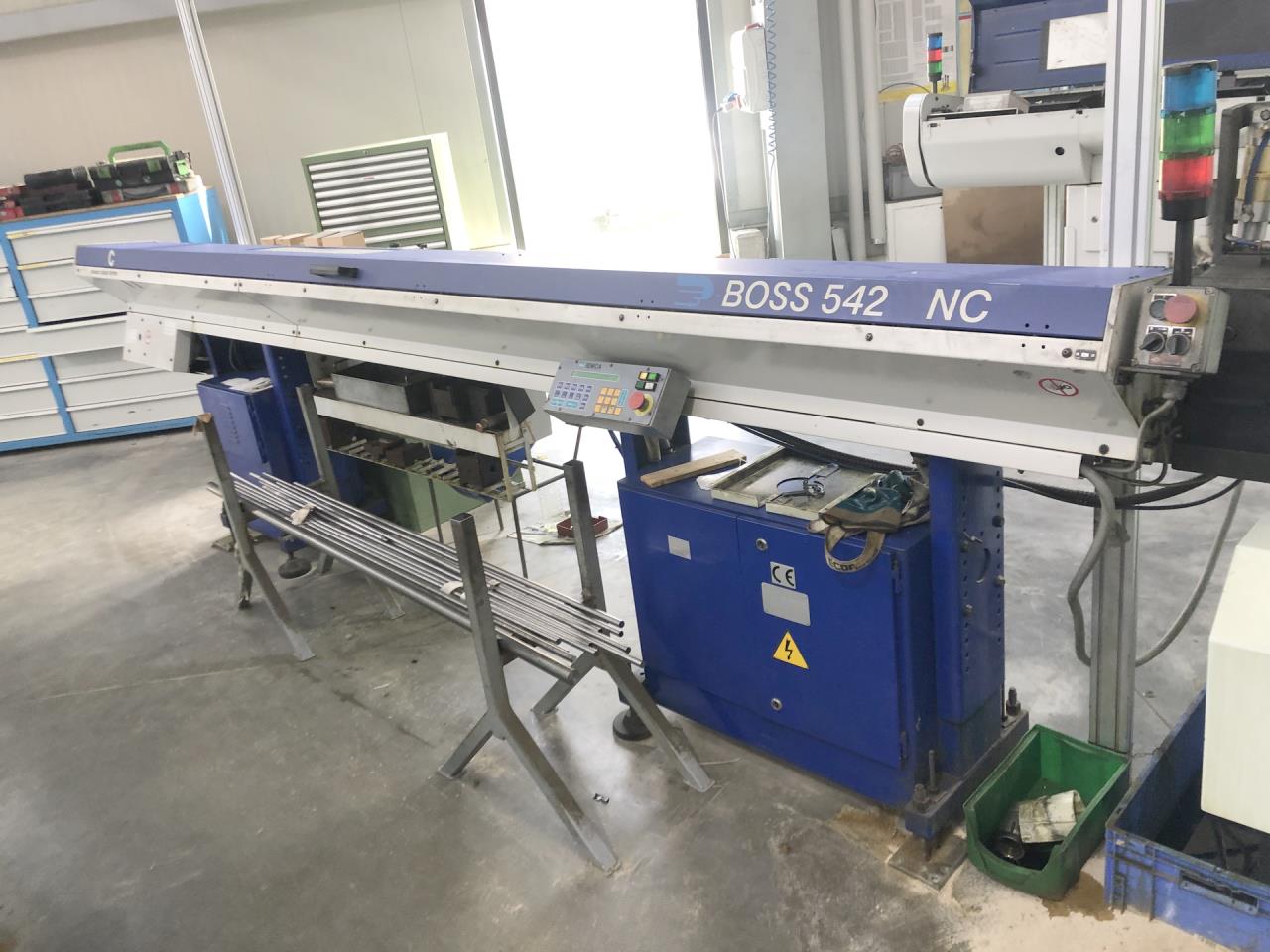

Caricatore
IEMCA
Tipo
BOSS 542
Lunghezza massima barra
3200 mm
Diametro barra
5 - 42 mm

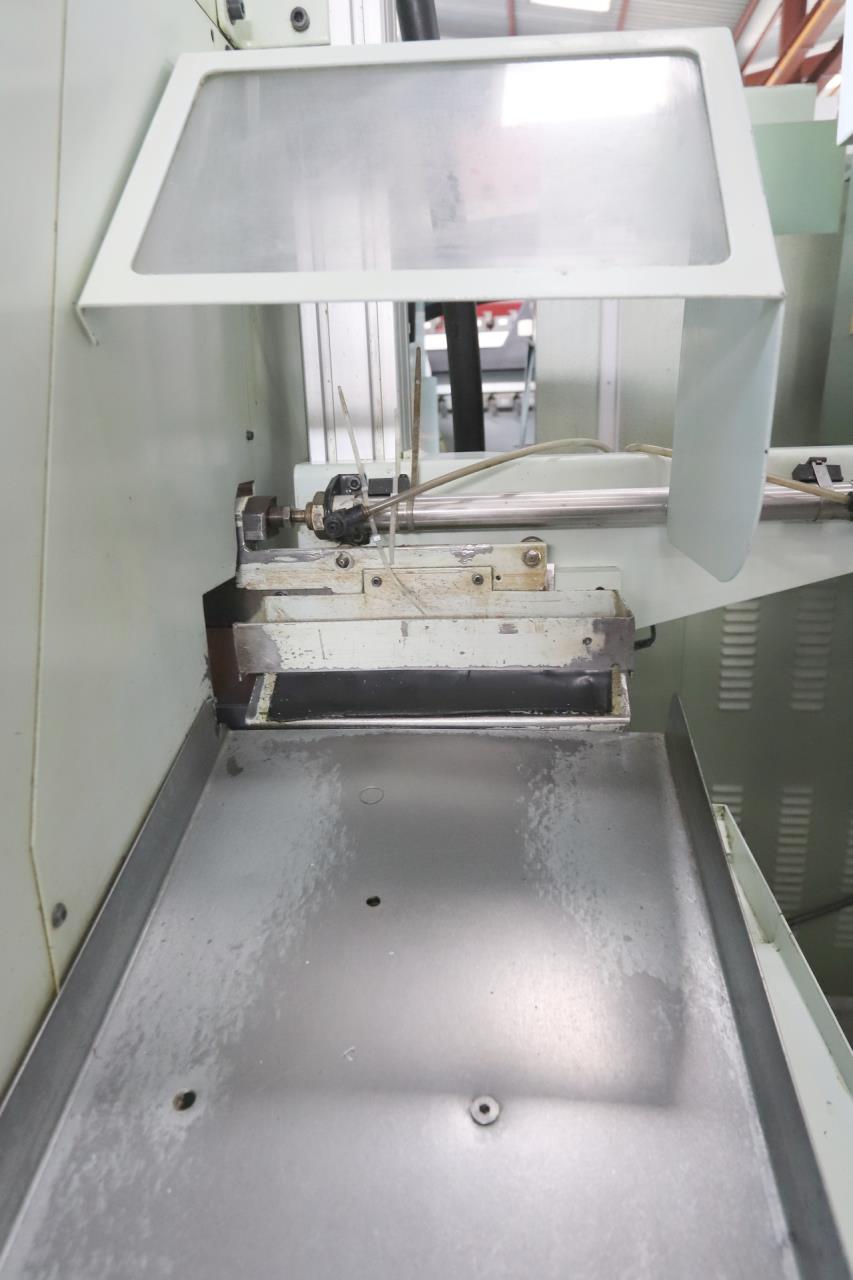

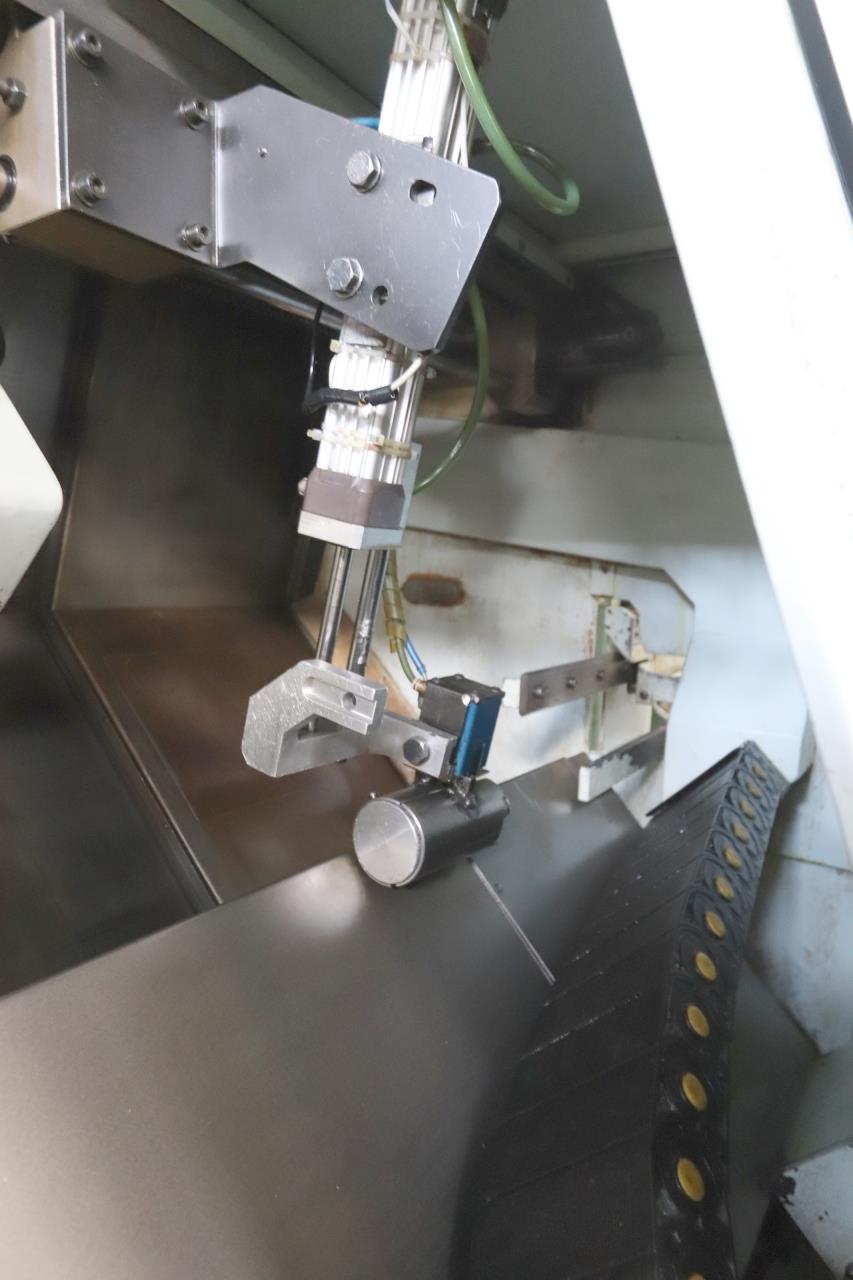

Separatore dei pezzi

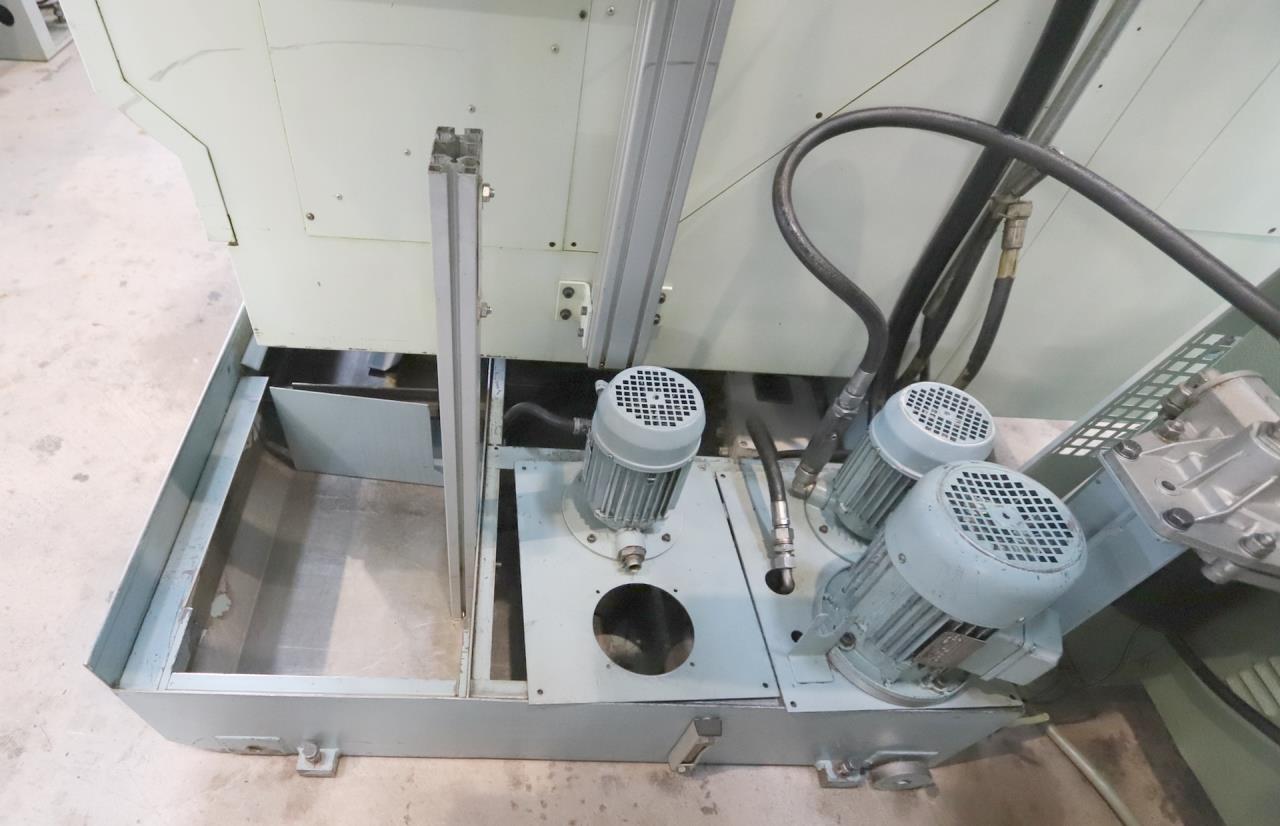

Quadro elettrico Unità di raffreddamento
Luce di stato
Dati tecnici e fotografie senza garanzia.
