SCHAUBLIN 102N-80
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

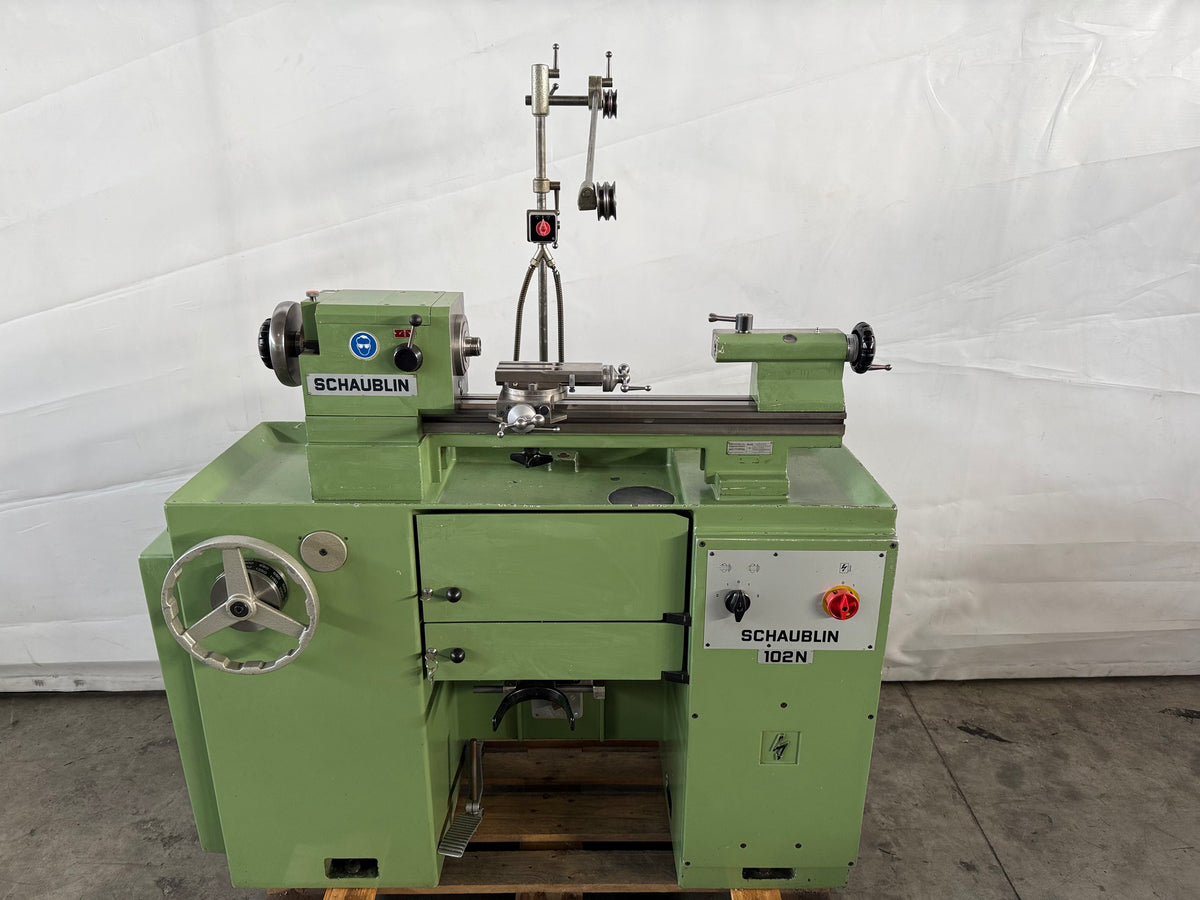

SCHAUBLIN 102N-80 est un Tour mécanicien, conçu pour l'usinage de précision avec grande exactitude et fiabilité. Hauteur de pointes 102 mm; distance entre pointes 450 mm; Ø admissible au-dessus du chariot 120 mm, au-dessus du banc 200 mm; alésage broche 25 mm; nez pour pinces W25. Broche 24 vitesses 45–3100 tr/min; pas de la vis-mère 4 mm, Ø vis 40 mm; cône contre-poupée 2 CM; avances 8 rapports, longitudinales dès 0,020 mm/tr; alimentation 3x380 V 50 Hz; moteur broche 1,50 CV; poids ≈550 kg; dimensions L1375×l670×H1210 mm. Accessoires: porte-outil rapide TRIPAN, contre-poupée de perçage, 2 tiroirs. Permet des tolérances serrées; secteurs typiques: automobile, horlogerie, construction d'outils, aéronautique, médical.
Caractéristiques techniques fournies à titre indicatif
| Hauteur de pointes | 102 mm |
| Distance entre pointes | 450 mm |
| Diamètre admis au-dessus du chariot | 120 mm |
| Diamètre admis au-dessus du banc | 200 mm |
| Alésage de la broche | 25 mm |
| Nez de broche pour pinces | W25 |
| Nez de broche: | |
| Nez fileté | |

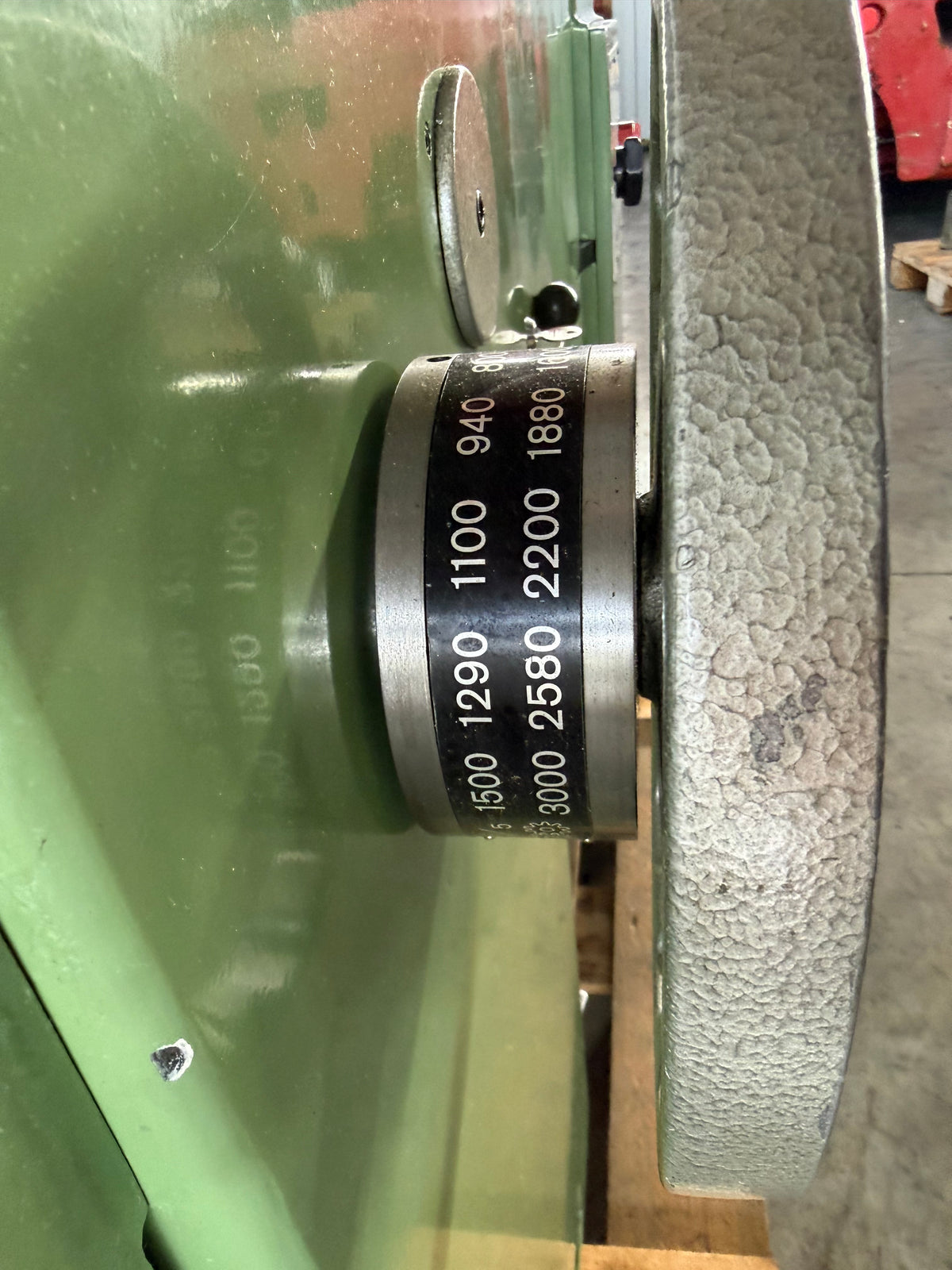

| Vitesses de broche: | |
| nombre (étages) | 24 |
| de | 45 t/min |
| à | 3100 t/min |
| Pas de la vis-mère | 4 mm |
| Diamètre de la vis-mère | 40 mm |
| Cône de la contre-poupée : | 2 CM |
| Avances: | |
| nombre (étages) | 8 |
| Longitudinales: | |
| de | 0.020 mm/t |
| à | mm/t |
| Branchement 50 Hz 3x | 380 Volt |

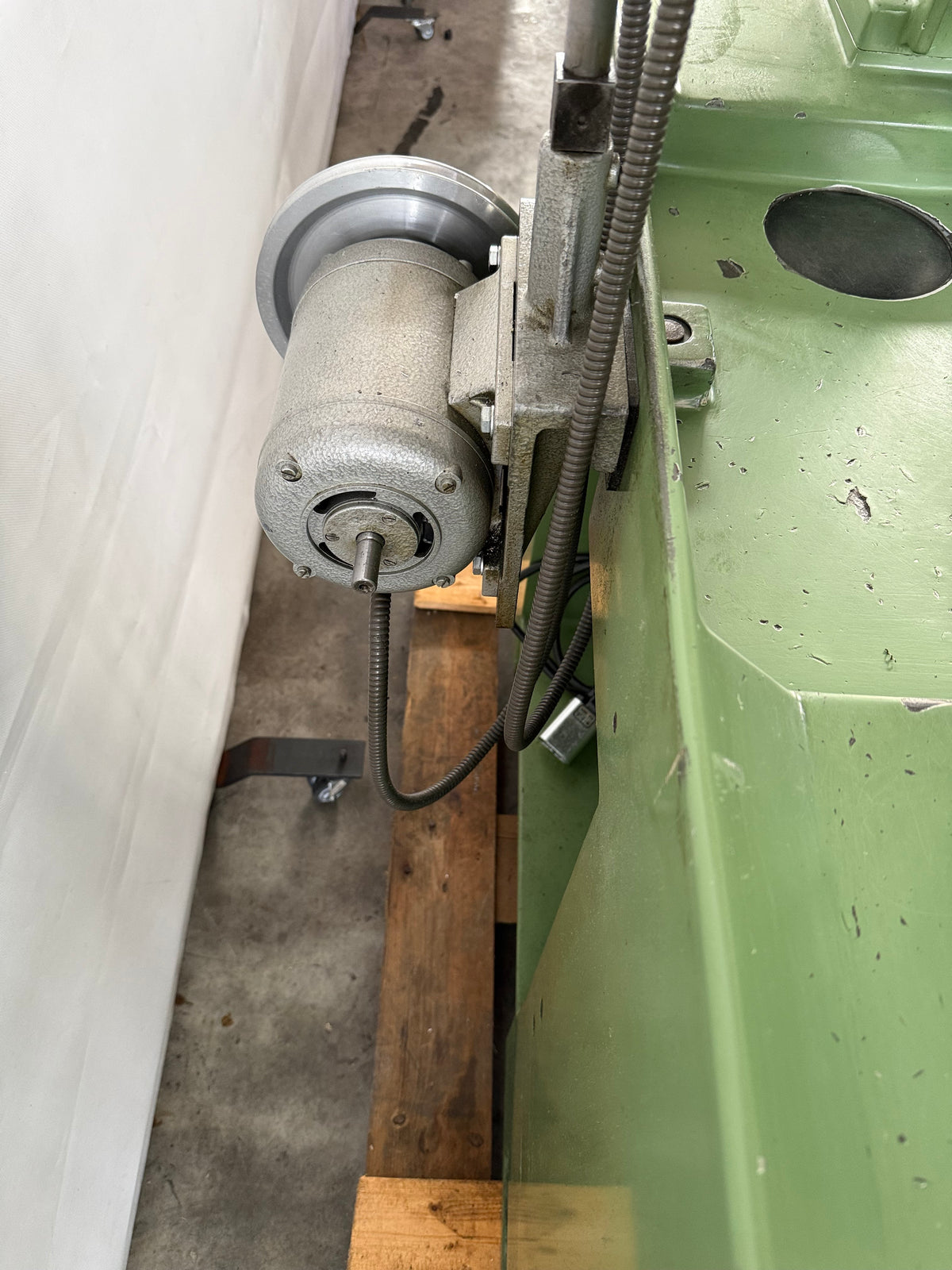

| Moteur de la broche | 1.50 CV |
| Poids de la machine env. | 550 kg |
| Encombrement machine: | |
| Longueur | 1375 mm |
| Largeur | 670 mm |
| Hauteur | 1210 mm |
| Accessoires divers: | |

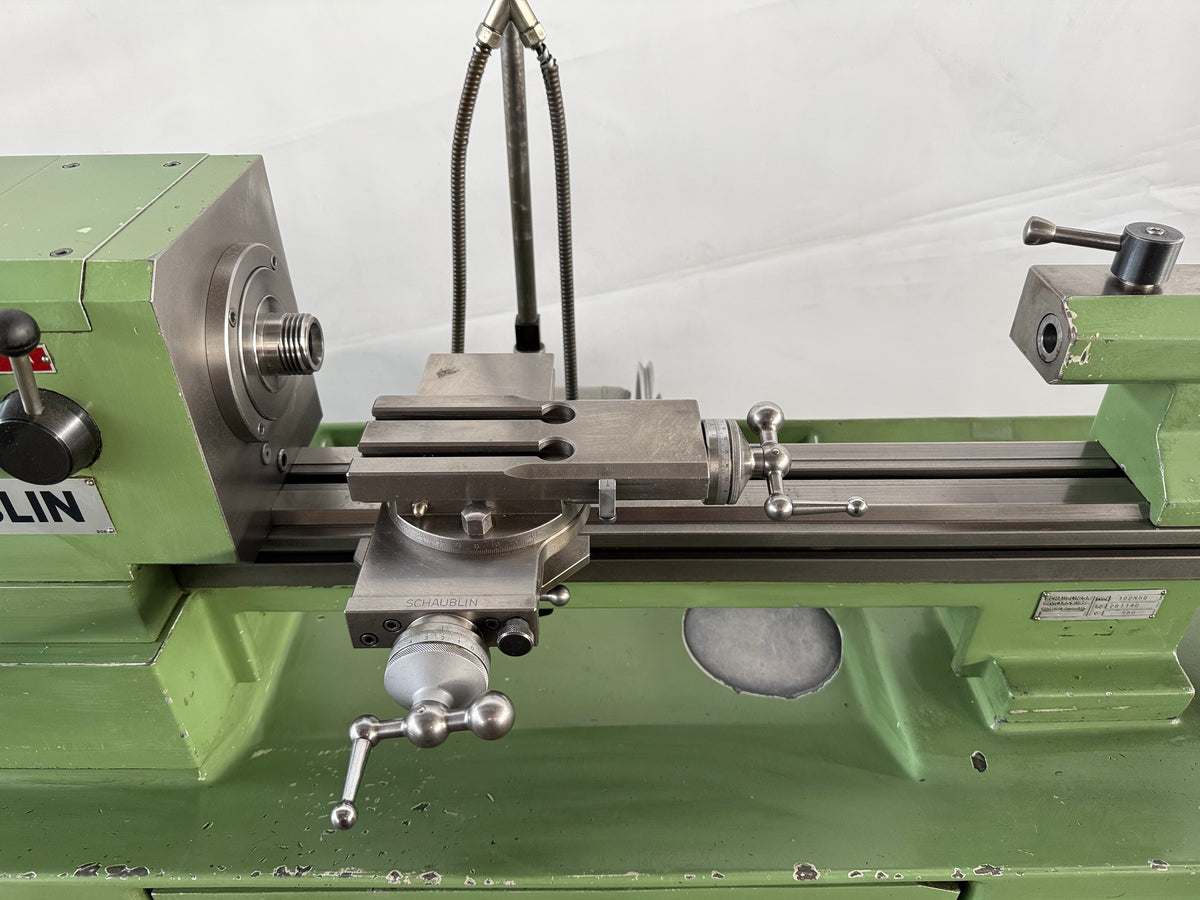

| Porte-outil à changement rapide TRIPAN | |
| Contre-poupée de perçage | |

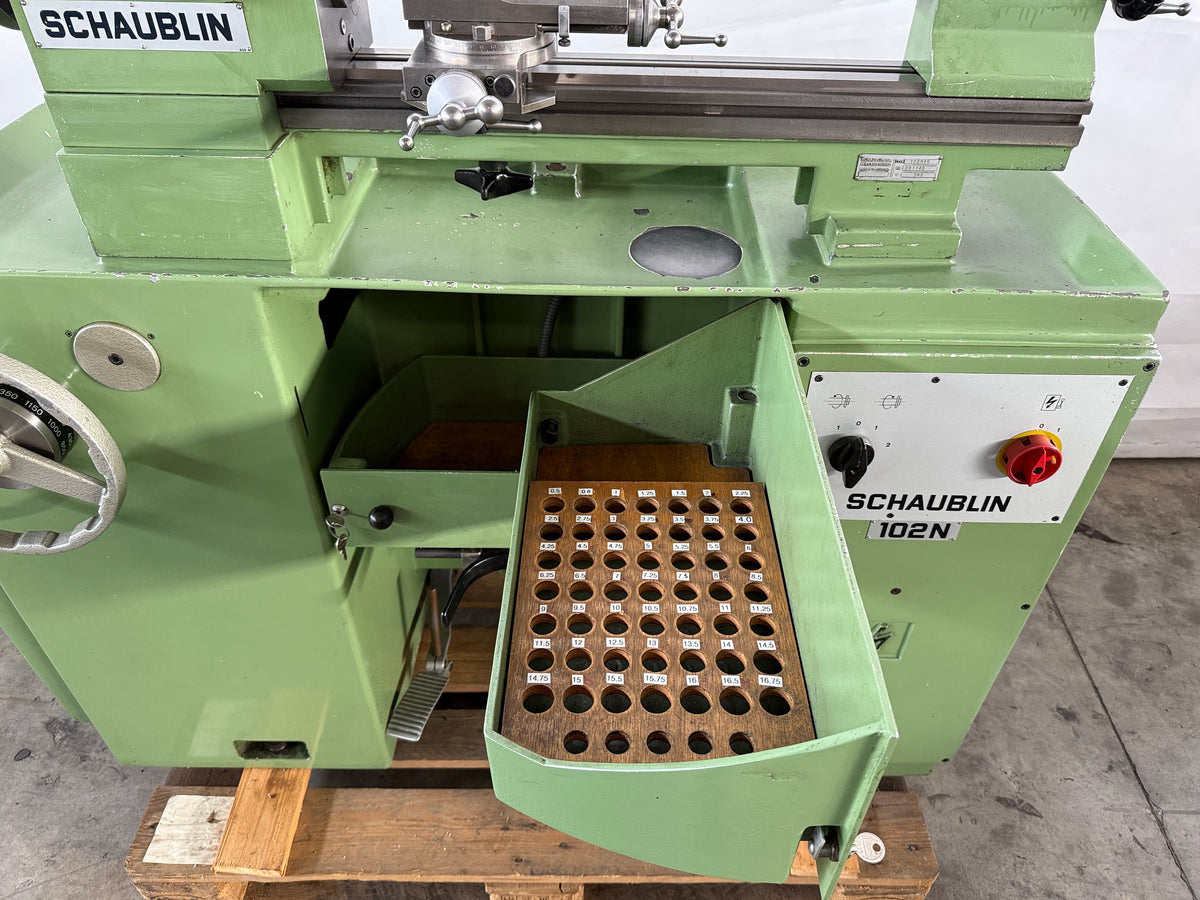

| Jeu de 2 tiroirs |
