STUDER S 31 LEAN CNC
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

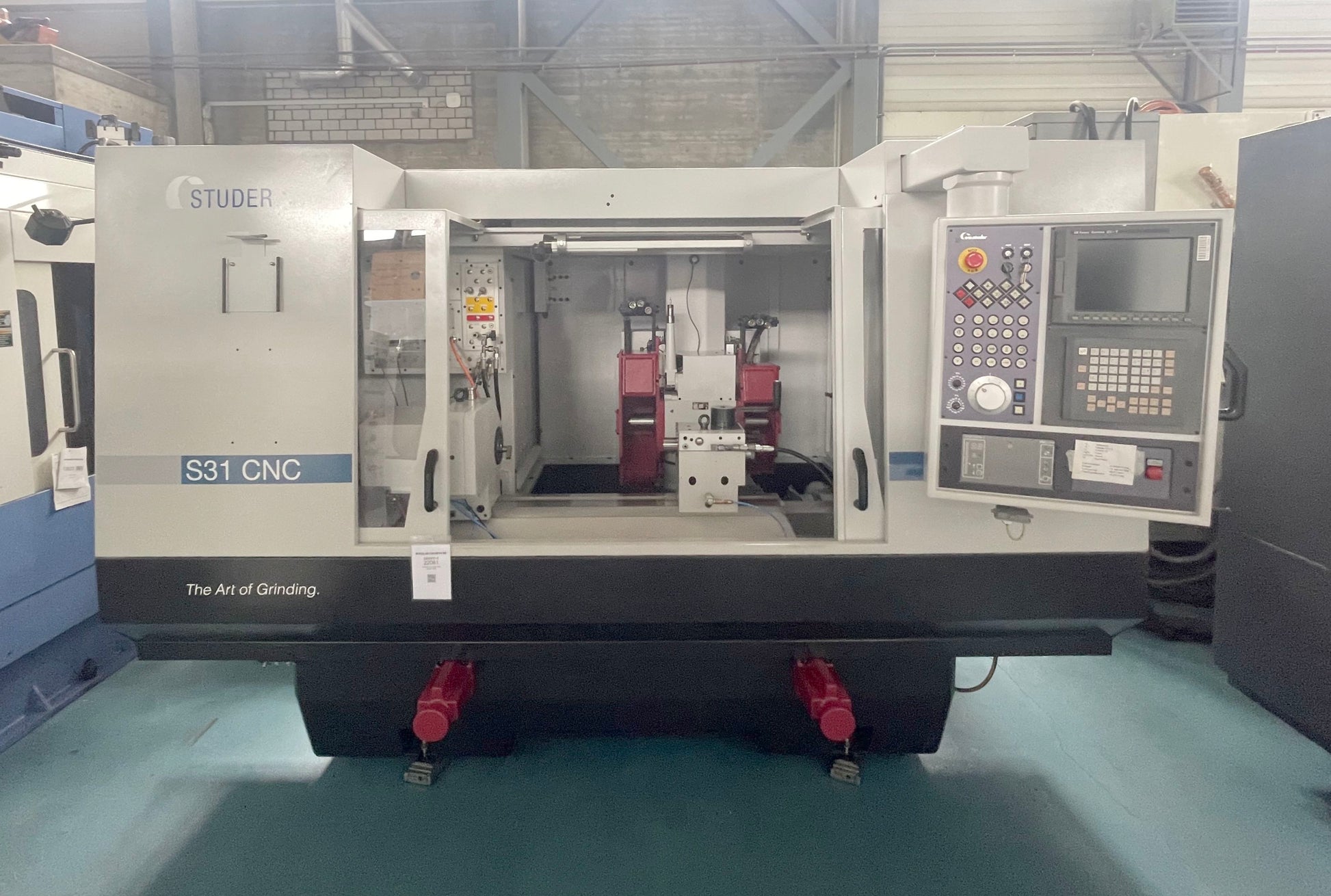

STUDER S 31 LEAN CNC est une Rectifieuse cylindrique CNC conçue pour précision, grande exactitude et fiabilité. Hauteur de pointes 175 mm, entre-pointes 650 mm, charge max 80 kg; meule Ø500×63 mm, alésage 203 mm, tourelle 2+1. Courses: longitudinale 800 mm, transversale 254 mm; broche pièce 1–1000 tr/min (incl. -15/+195°), cône CM4; moteur meule 7,5 kW, alimentation 3×380 V 50 Hz, puissance installée 32 kVA; poids env. 5200 kg, encombrement 3000×2200×2100 mm. Accessoires: palpeur MARPOSS, dispositif pour intérieurs, RS-232. Permet tolérances serrées; secteurs: automobile, aérospatial, outillage, médical.
Caractéristiques techniques fournies à titre indicatif
| Hauteur de pointes | 175 mm |
| Distance entre pointes | 650 mm |
| Charge admise entre-pointes max. | 80 kg |
| Meule gauche et droite | |

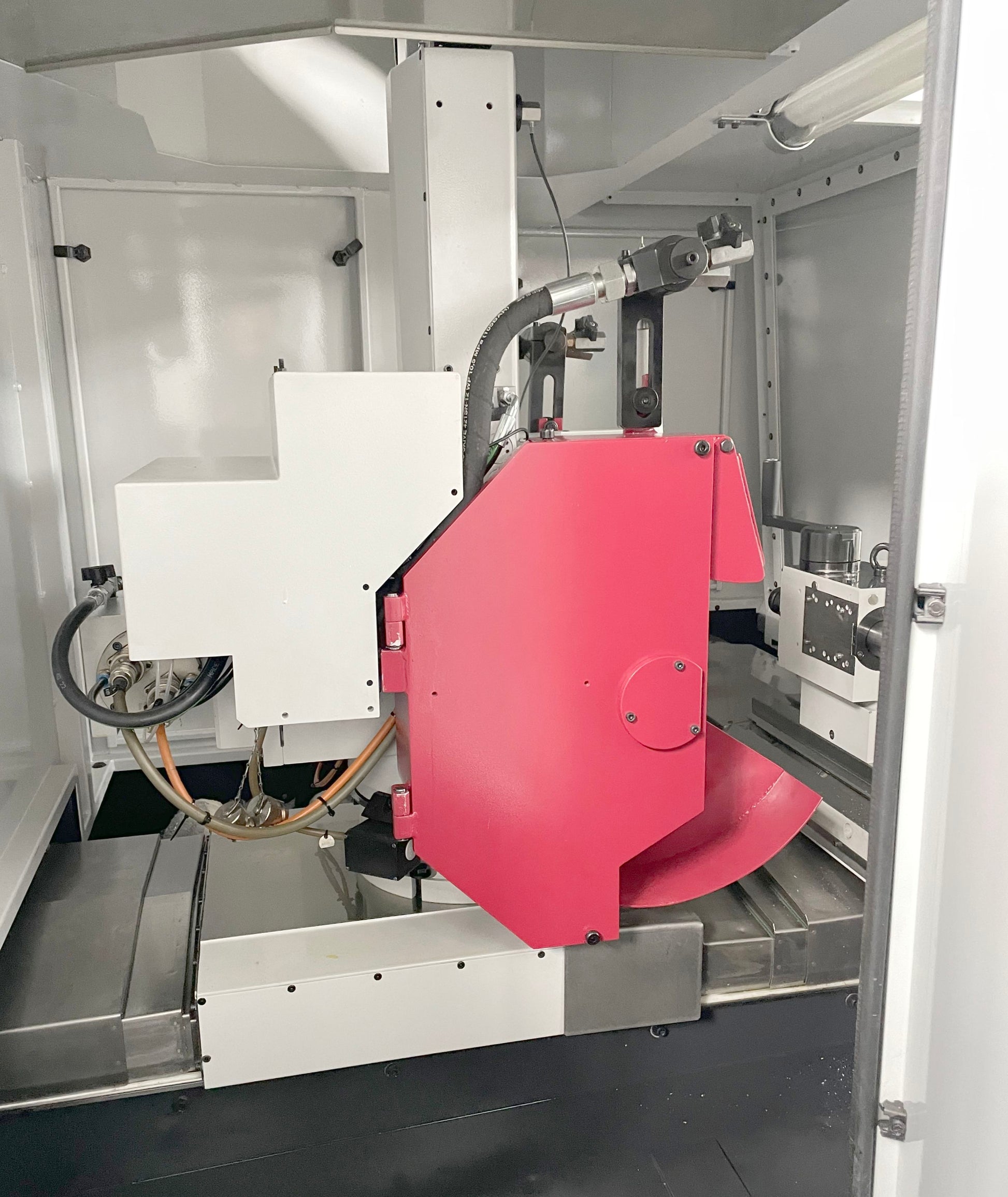

| Meule: | |
| Diamètre | 500 mm |
| Largeur | 63 mm |
| Alésage | 203 mm |

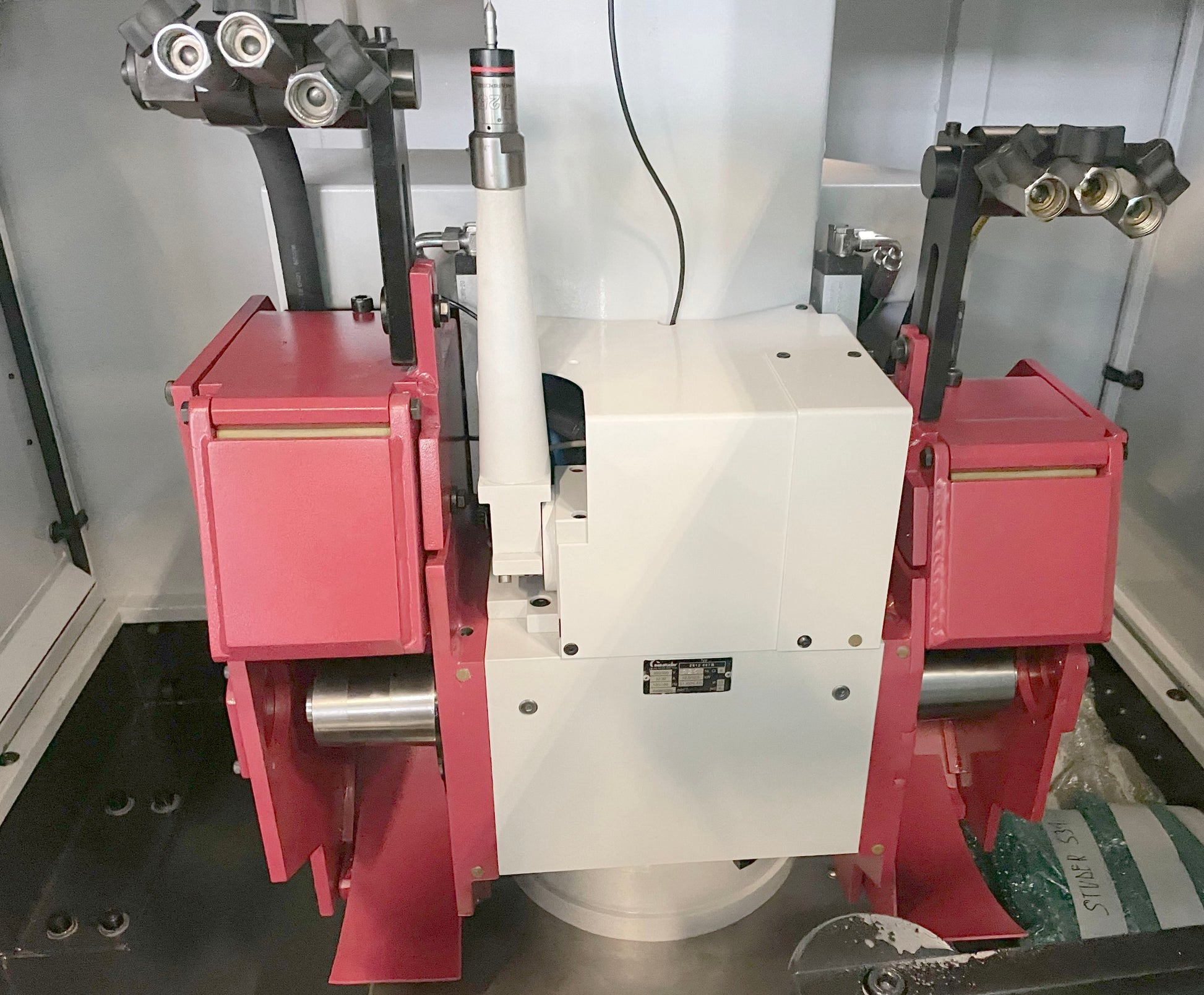

| Poupée porte-meule revolver ext. et int. | 2+1 |
| Vitesses de la meule: | |
| de | 1400 t/min |
| à | 3200 t/min |
| Poupée porte-meule inclinable (axe-b) | 1 ° |
| Vitesse de la meule | 50 m/s |
| Coulisse longitudinale: | |
| Course max. | 800 mm |
| Coulisse transversale: | |
| Course max. | 254 mm |

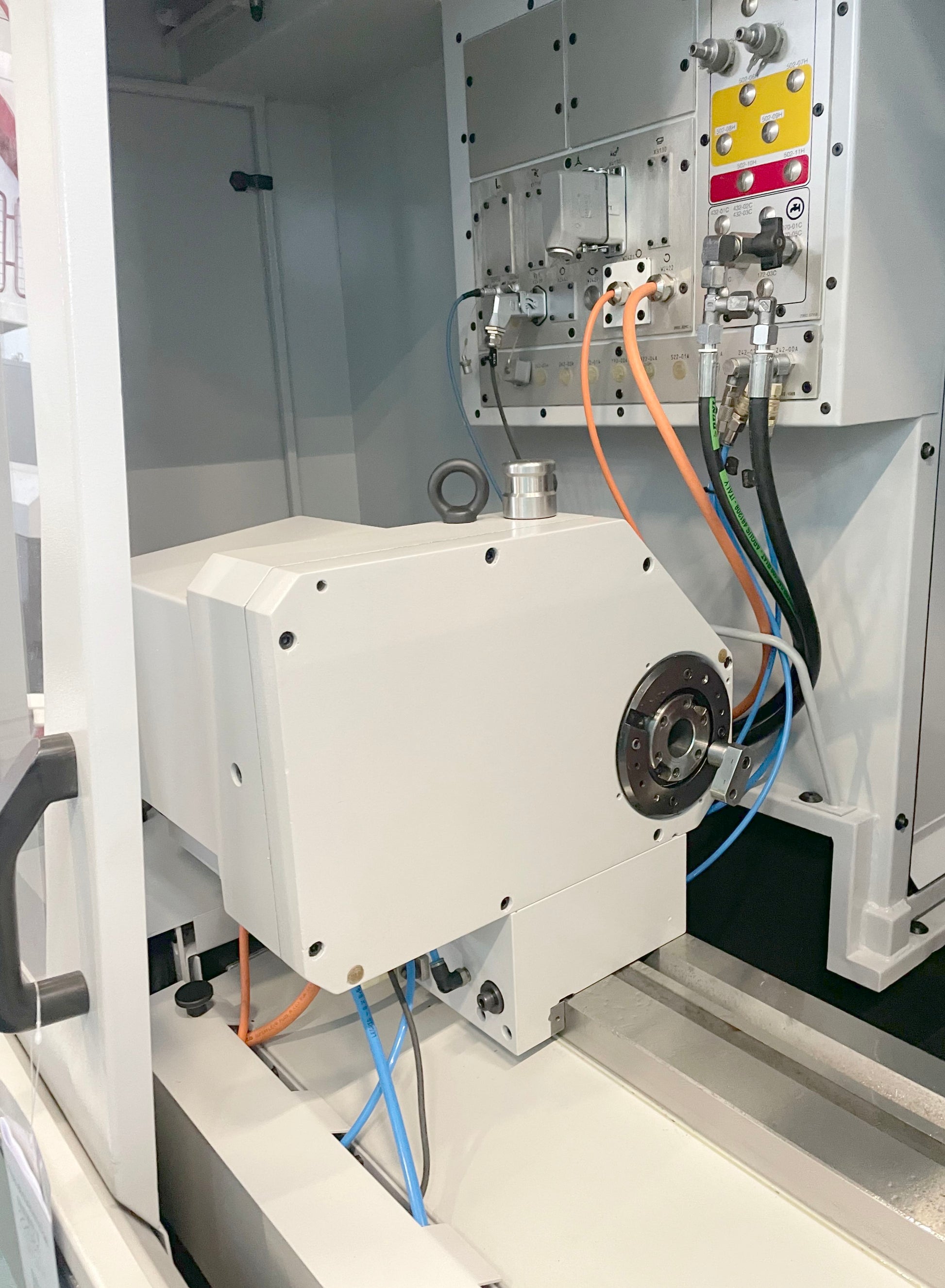

| Poupée porte-pièce: | |
| Vitesses de broche: | |
| de | 1 t/min |
| à | 1000 t/min |
| Vitesse de saisie | 30 t/min |
| Inclinable | -15 / + 195 ° |
| Cône de la broche: CM | 4 |
| Puissance | 3 kW |

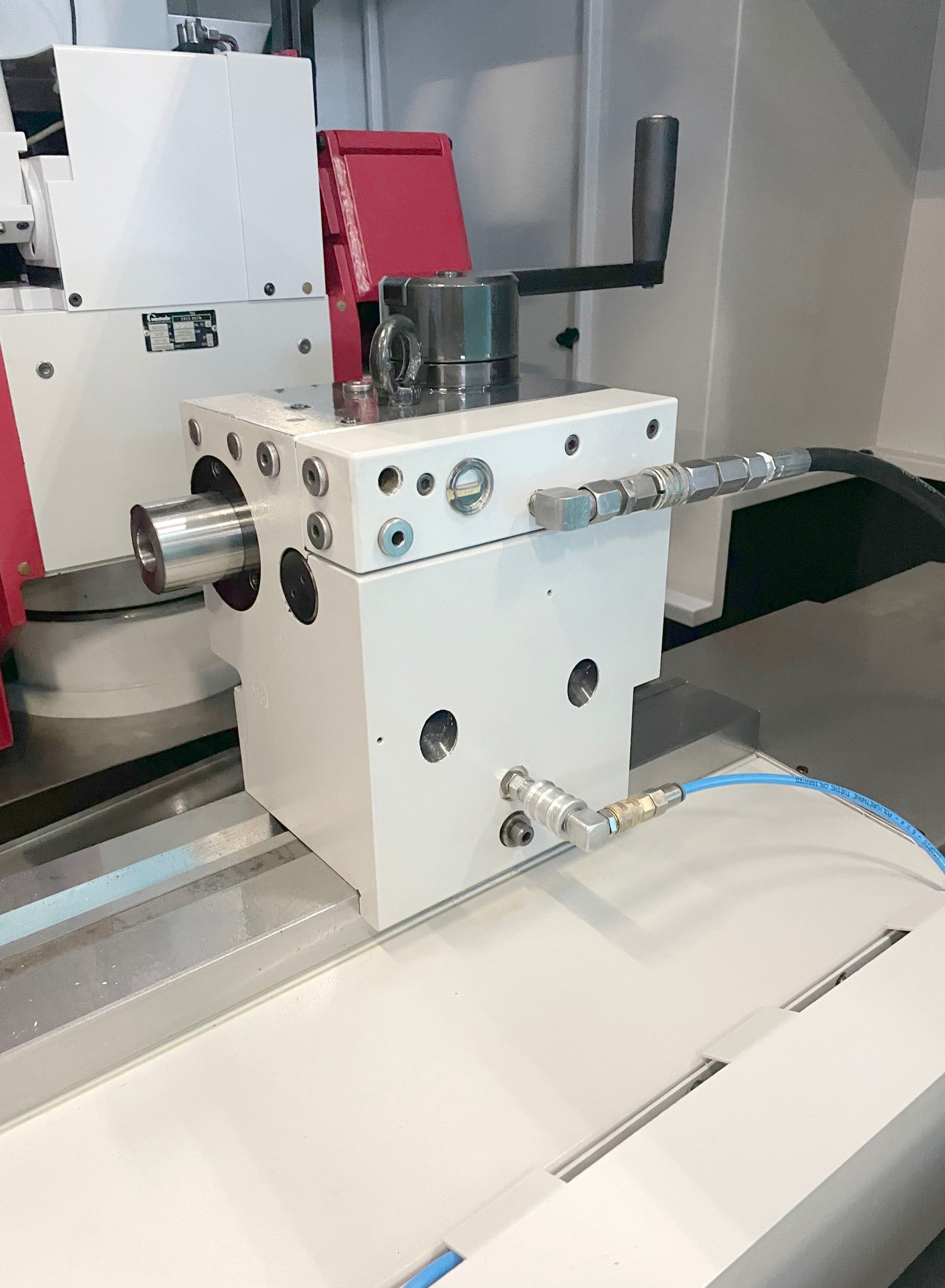

| Contre-poupée: | |
| avec micro réglage | |
| Cône de la contre-poupée : | 3 CM |
| Course de la broche | 35 mm |
| Diamètre de la broche | 50 mm |
| Branchement à l'air comprimé | 5 - 7 bar |
| Branchement 50 Hz 3x | 380 Volt |
| Moteur de broche | 7.5 kW |
| Puissance totale installée | 32 kVA |
| Poids de la machine env. | 5200 kg |
| Encombrement machine: | |
| Longueur | 3000 mm |
| Largeur | 2200 mm |
| Hauteur | 2100 mm |
| Accessoires divers: | |
| Palpeur MARPOSS | |

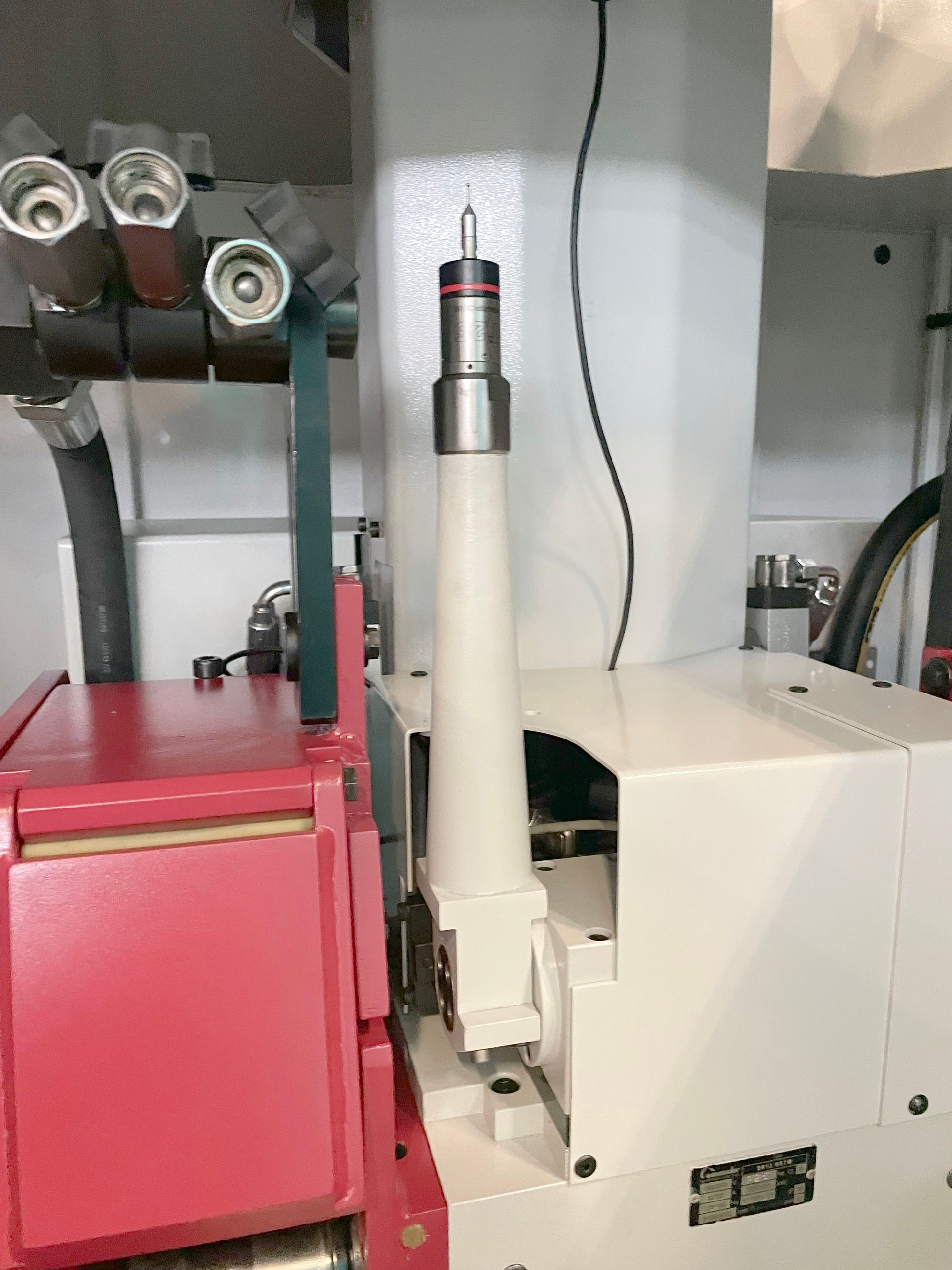

| Dispositif pour intérieurs: | |
| Nombre de broches | 1 |
| Vitesses de broche: | |
| à | 30000 t/min |
| Lampe | |
| Interface RS-232 | |
| Remarques: | |
| Machine révisée | 2025 |
