KELLENBERGER KEL-VISTA UR 175/1000
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

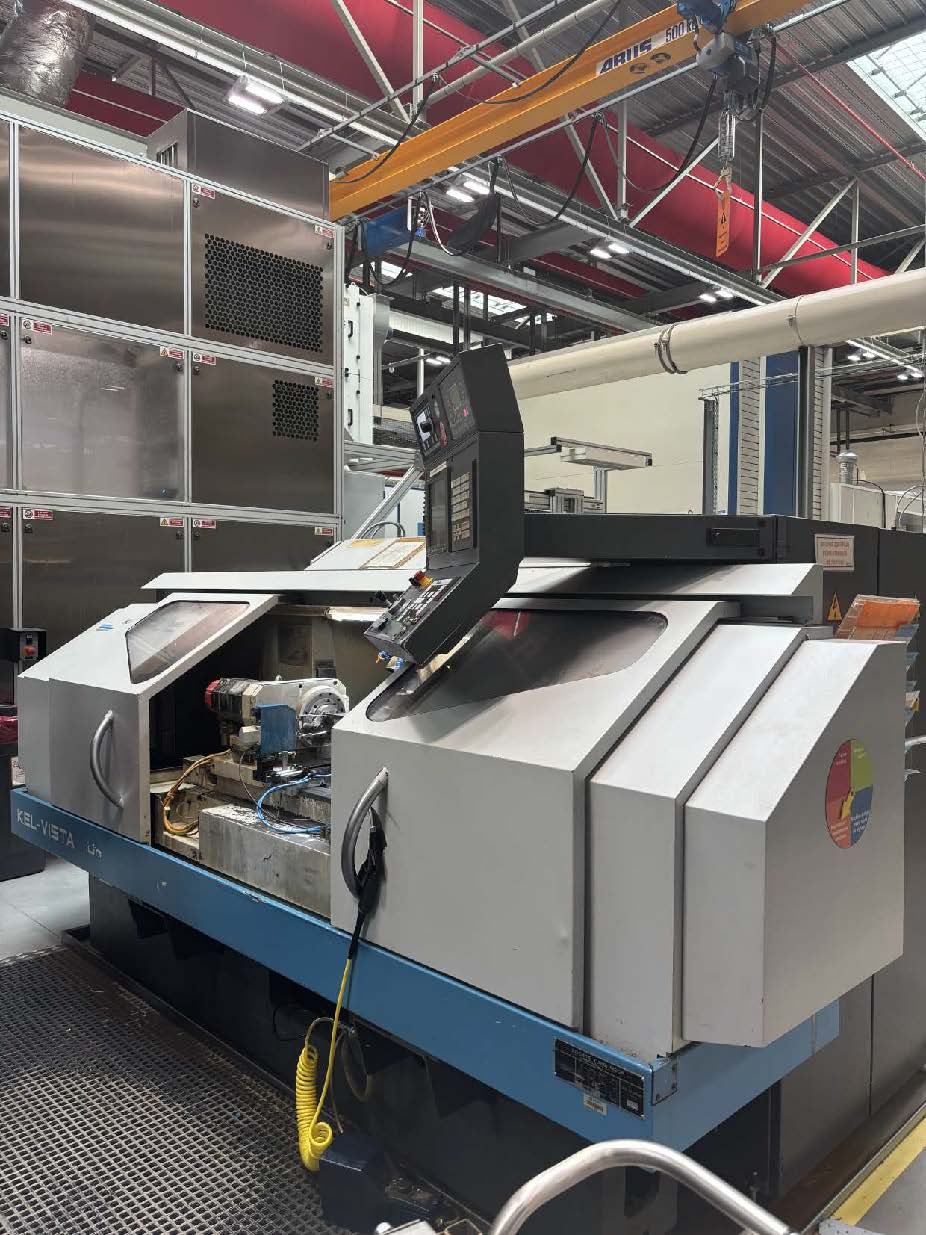

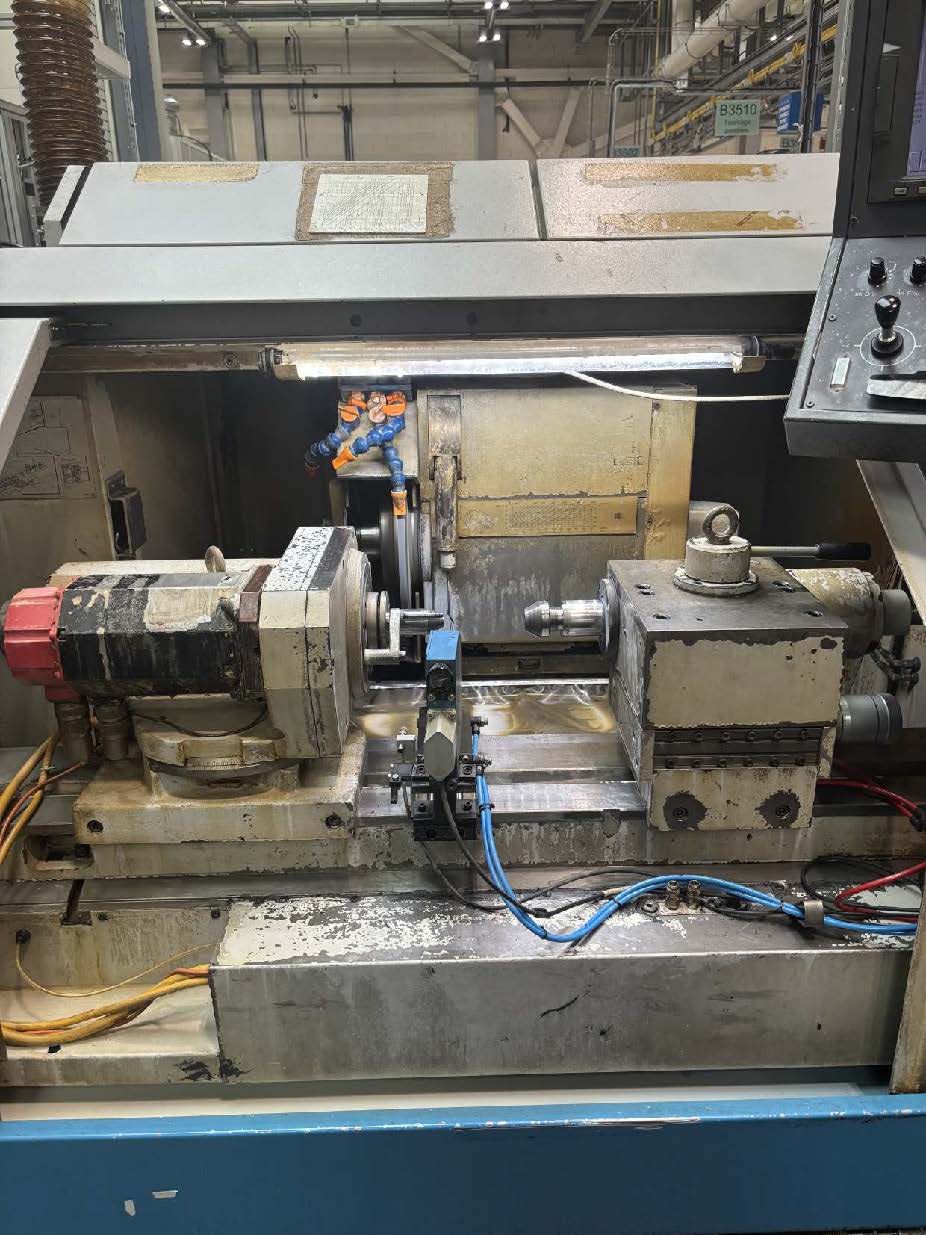

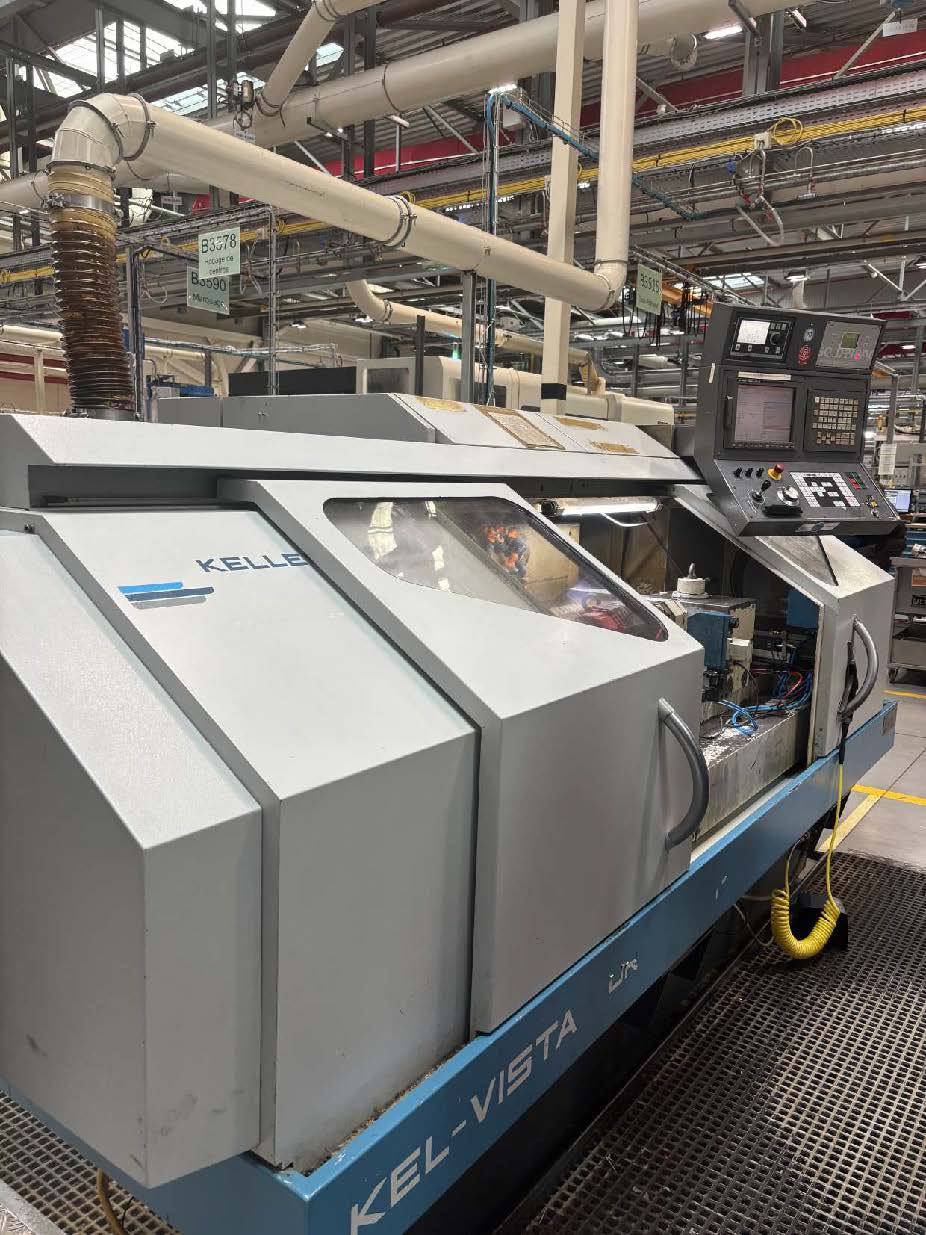

KELLENBERGER KEL‑VISTA UR 175/1000 est une Rectifieuse cylindrique CNC, conçue pour la précision, haute exactitude et fiabilité. Capacités: hauteur de pointes 175 mm, distance entre pointes 1000 mm, charge admise 100 kg; meule Ø400×63 mm, alésage 127 mm; course contre-poupée 50 mm, inclinaison table max 9°. Caractéristiques: vitesse périphérique 35 m/s, vitesses 8–800 t/min (variateur continu), moteur meule 5 kW, avance rapide 12 m/min, cône broche ASA5/MK5, dimensions L3200×l1700×H2000 mm. Accessoires: dispositif d'arrosage, filtration papier, jeu de meules. Permet tolérances serrées; applications typiques: automobile, aérospatial, mécanique et médical.
Caractéristiques techniques fournies à titre indicatif
| Hauteur de pointes | 175 mm |
| Distance entre pointes | 1000 mm |
| Charge admise entre-pointes max. | 100 kg |
| Meule: | |
| Diamètre | 400 mm |
| Largeur | 63 mm |
| Alésage | 127 mm |
| Poupée porte-meule inclinable (axe-b) | +10/-210 man. ° |
| Vitesse de la meule | 35 m/s |
| Poupée porte-pièce (axe-B) | Manuel |
| Poupée porte-pièce: | |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 8 t/min |
| à | 800 t/min |
| Inclinable | +100 / -10 man. ° |
| Cône de la broche: CM | ASA 5/ MK 5 |
| Cône de la contre-poupée : | 4 CM |
| Course du fourreau de la contre-poupée | 50 mm |
| Vitesse de la table: | |
| Variateur (réglage progressif) | |
| Avance rapide | 12 m/min |
| Inclinaison max. de la table | 9 ° |
| Moteur de broche | 5 kW |
| Encombrement machine: | |
| Longueur | 3200 mm |
| Largeur | 1700 mm |
| Hauteur | 2000 mm |
| Accessoires divers: | |
| Dispositif d'arrosage | |

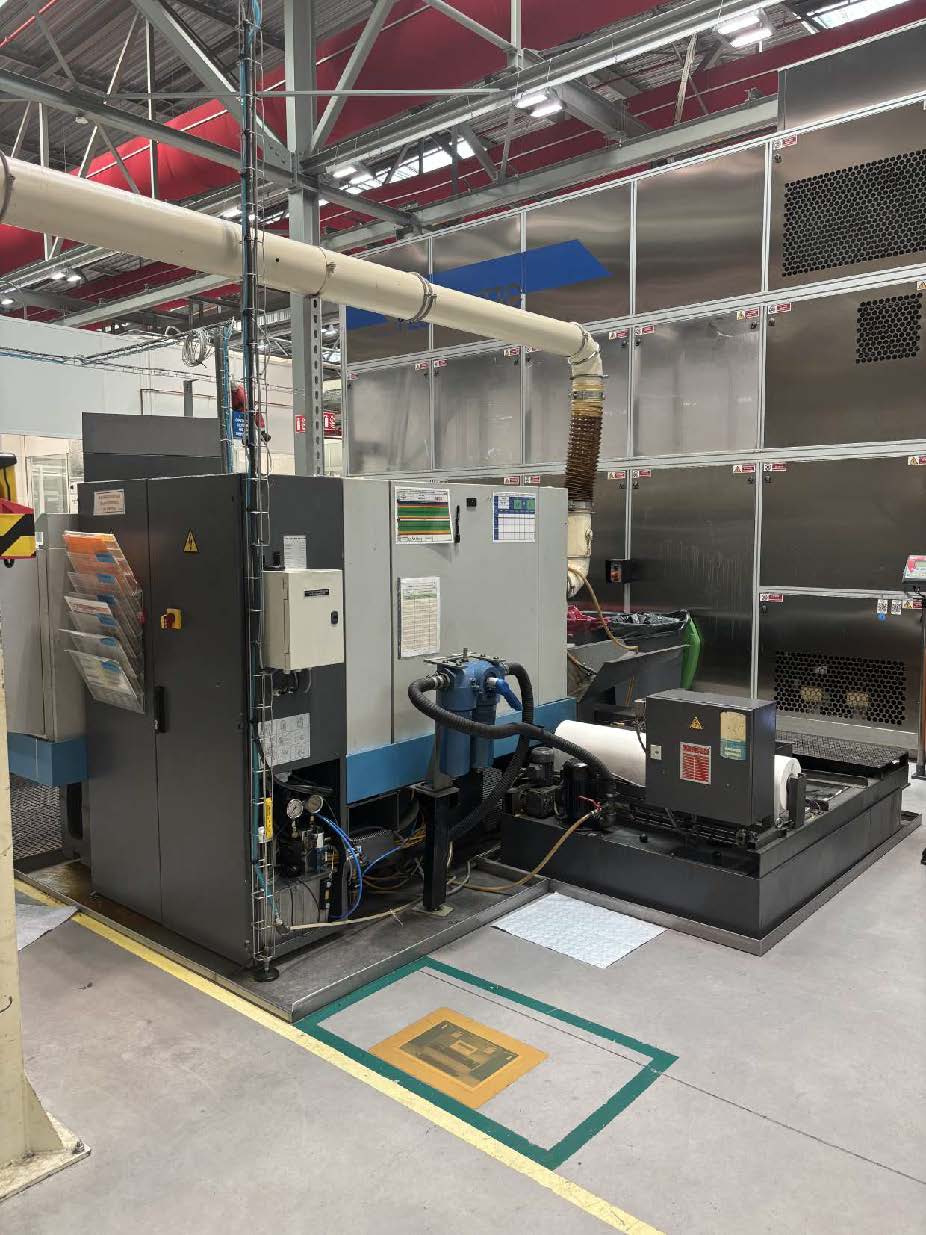

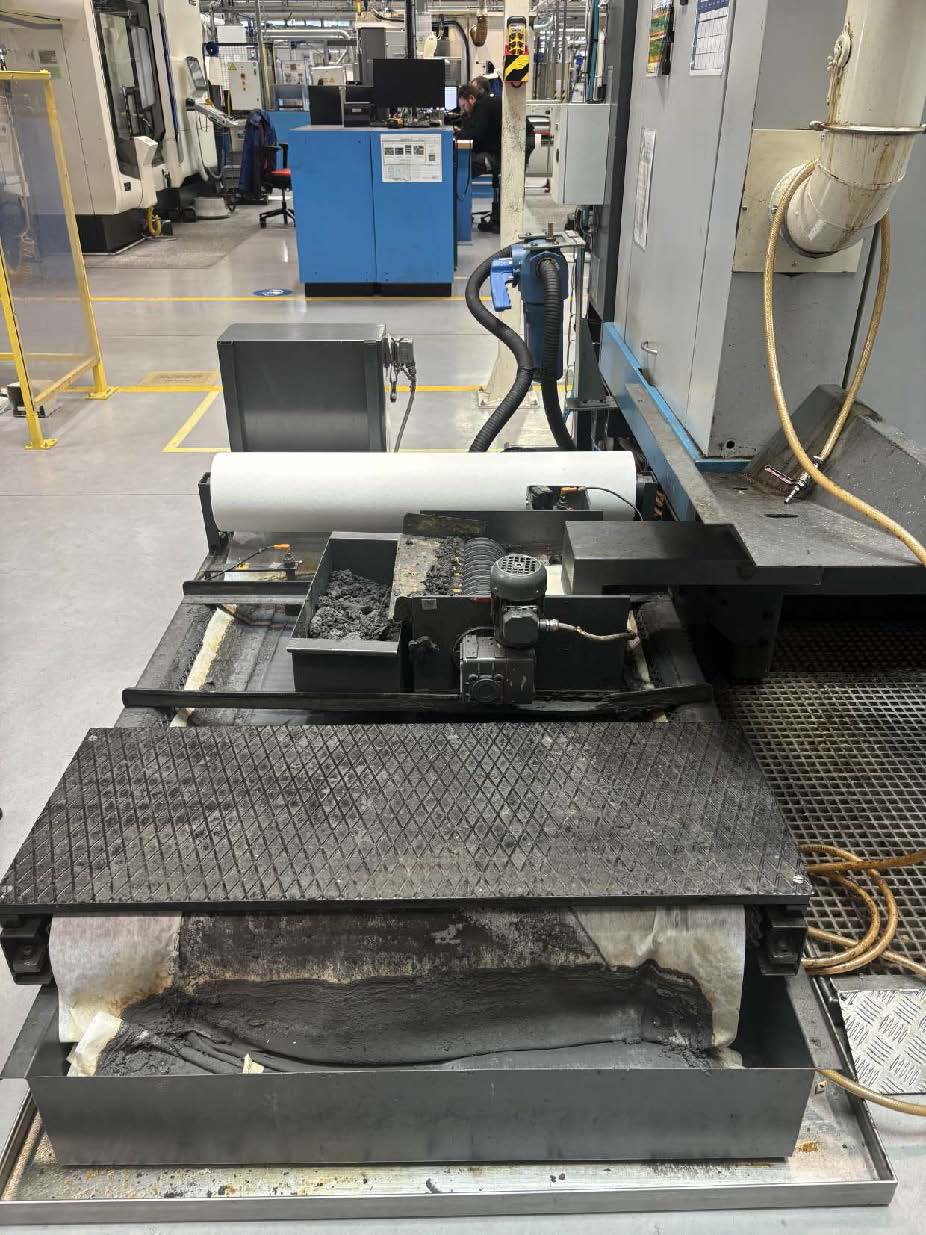

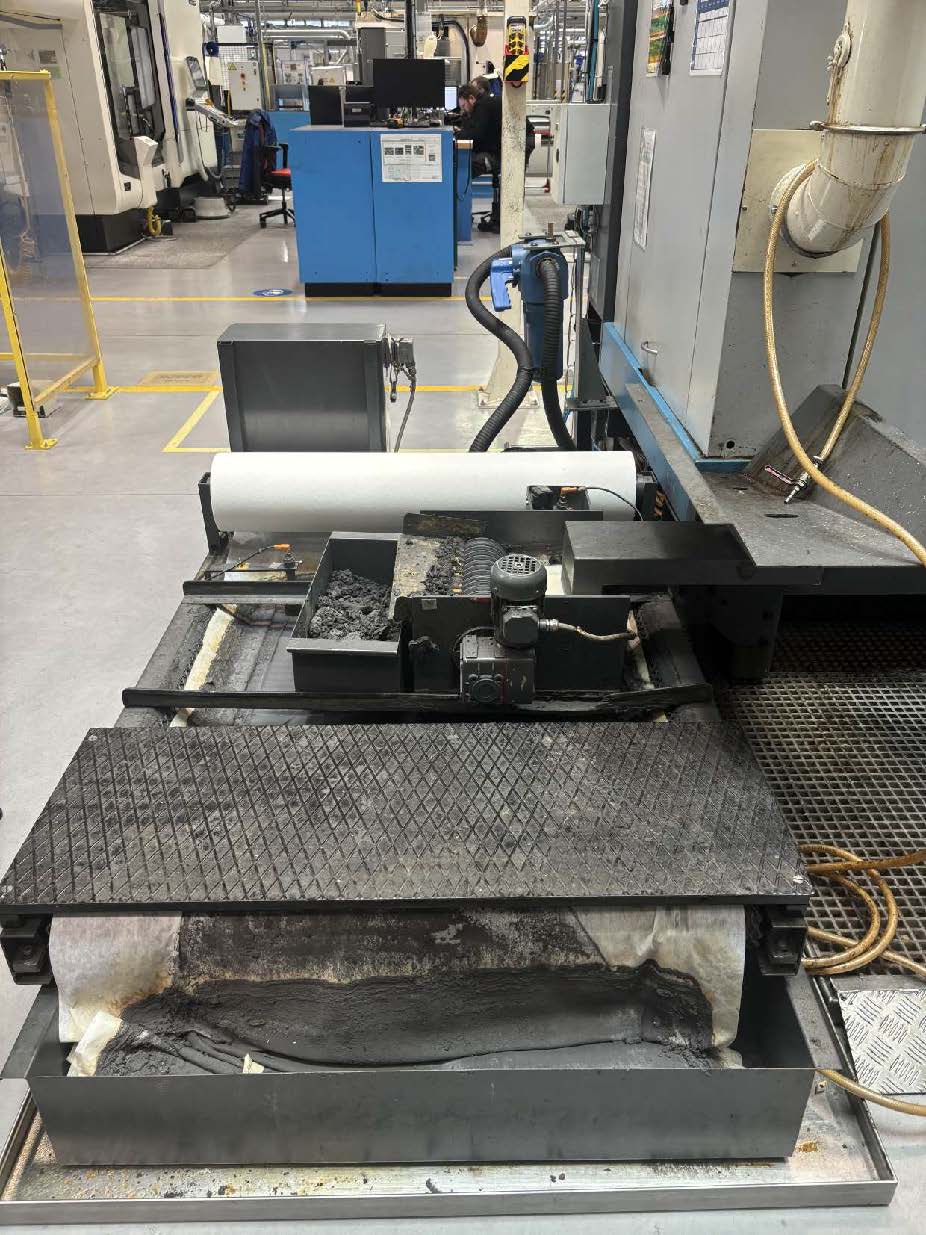

| Filtration par papier | |
| Jeu de meules |
