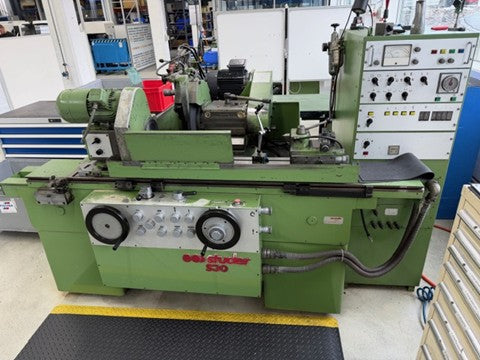

STUDER S 30-12 F
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!
STUDER S 30-12 F est une rectifieuse cylindrique de haute précision et fiable. Capacités: hauteur de pointes 125 mm, distance 1025 mm, course long. 800 mm, transv. 150 mm; meule Ø450×50 mm, alésage 127 mm, charge max 80 kg. Caract.: meule 6 étages 1350–2220 t/min; course transv. hyd. 40 mm; broche pièce 30–675 t/min (orient.90°); cônes 5/3 CM; table jusqu’à 6 m/min; 3×380V; moteurs 6.25/1 kW; poids ≈2500 kg. Permet tolérances serrées; pour automobile, aérospatial, outillage, médical, horlogerie.
Caractéristiques techniques fournies à titre indicatif
| Hauteur de pointes | 125 mm |
| Distance entre pointes | 1025 mm |
| Course longitudinale maxi | 800 mm |
| Course transversale max. | 150 mm |
| Meule: | |
| Diamètre | 450 mm |
| Largeur | 50 mm |
| Alésage | 127 mm |
| Charge admise entre-pointes max. | 80 kg |
| Inclinaison | +90° / 30 ° |
| Vitesses de la meule: | |
| nombre (étages) | 6 |
| de | 1350 t/min |
| à | 2220 t/min |
| Course transversale hydraulique | 40 mm |
| Poupée porte-pièce: | |
| Nombre de tours : | |
| Variateur (réglage progressif) | |
| de | 30 t/min |
| à | 675 t/min |
| orientable | 90 ° |
| Cône de la broche | 5 CM |
| Cône de la contre-poupée : | 3 CM |
| Plus grande inclinaison table | 10 ° |
| Vitesse de la table: | |
| Variateur (réglage progressif) | |
| à | 6 m/min |
| Branchement 50 Hz 3x | 380 Volt |
| Moteur porte-meule extérieure | 6.25 kW |
| Moteur porte-meule intérieur | 1 kW |
| Poids de la machine env. | 2500 kg |
| Encombrement machine: | |
| Longueur | 2700 mm |
| Largeur | 1400 mm |
| Hauteur | 1600 mm |
| Encombrement commande: | |
| Longueur | 800 mm |
| Largeur | 500 mm |
| Hauteur | 1600 mm |
| Accessoires divers: | |
| Dispositif à redresser latéral |
