SCHAUBLIN 53 N
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!
SCHAUBLIN 53 N est une fraiseuse universelle offrant grande précision, haute exactitude et fiabilité. Capacités: table 1100x305 mm, courses X700 mm, Y250 mm, Z490 mm. Principales caractéristiques: broche ISO40 à 18 vitesses jusqu’à 1510 tr/min; 18 avances (X 12–105 mm/min, Y 12–105 mm/min, Z 6–525 mm/min); avances rapides X/Y 3,5 m/min, Z 1,7 m/min; alimentation 3x380 V 50 Hz; puissance installée 5,1 kW; poids ~2100 kg; dimensions 2250x1920x1720 mm. Accessoires: étau, affichage digital 3 axes, dispositif d’arrosage, tête universelle. Conçue pour obtenir tolérances serrées dans l’automobile, l’horlogerie, la construction de machines, l’aérospatial et le médical.
Caractéristiques techniques fournies à titre indicatif
| Longueur de la table | 1100 mm |
| Largeur de la table | 305 mm |
| Course longitudinale (axe-X) | 700 mm |
| Course transversale (axe-y) | 250 mm |
| Course verticale (axe-Z) | 490 mm |
| Vitesses de broche: | |
| nombre (étages) | 18 |
| à | 1510 t/min |
| Cône de la broche | 40 ISO |
| Avances: nombre | 18 |
| longitudinale de | 12 mm/min |
| à | 105 mm/min |
| transversale de | 12 mm/min |
| à | 105 mm/min |
| Verticale de | 6 mm/min |
| à | 525 mm/min |
| Avances rapide: | |
| Longitudinale | 3.5 m/min |
| transversale | 3.5 m/min |
| Verticale | 1.7 m/min |
| Branchement 50 Hz 3x | 380 Volt |
| Puissance du moteur | CV |
| Puissance totale installée | 5.1 kW |
| Poids de la machine env. | 2100 kg |
| Encombrement machine: | |
| Longueur | 2250 mm |
| Largeur | 1920 mm |
| Hauteur | 1720 mm |
| Accessoires divers: | |
| Etau | |
| Visualisateur digital, nombre d'axes: | 3 |

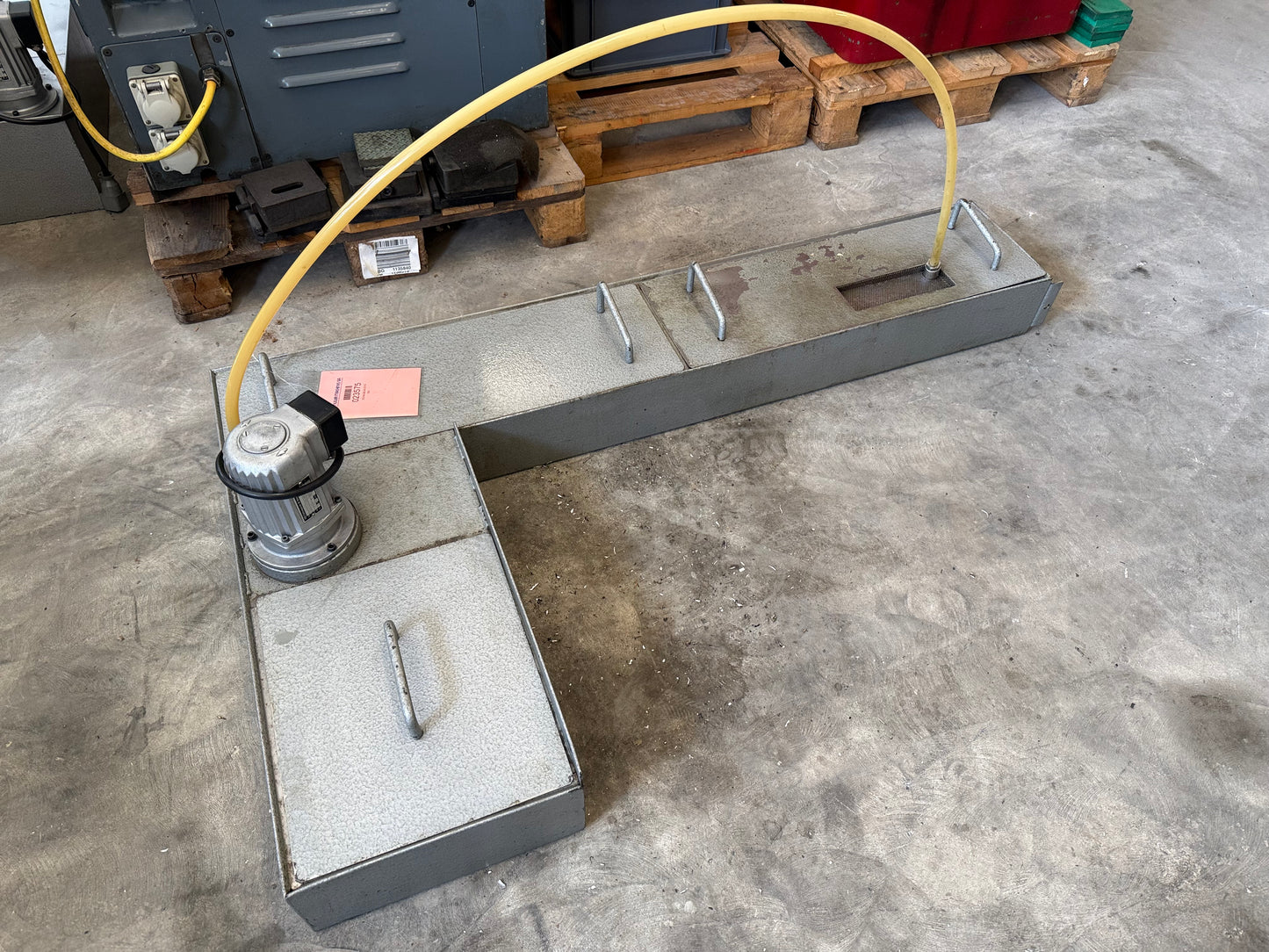

| Dispositif d'arrosage | |
| Tête de fraisage universelle |
