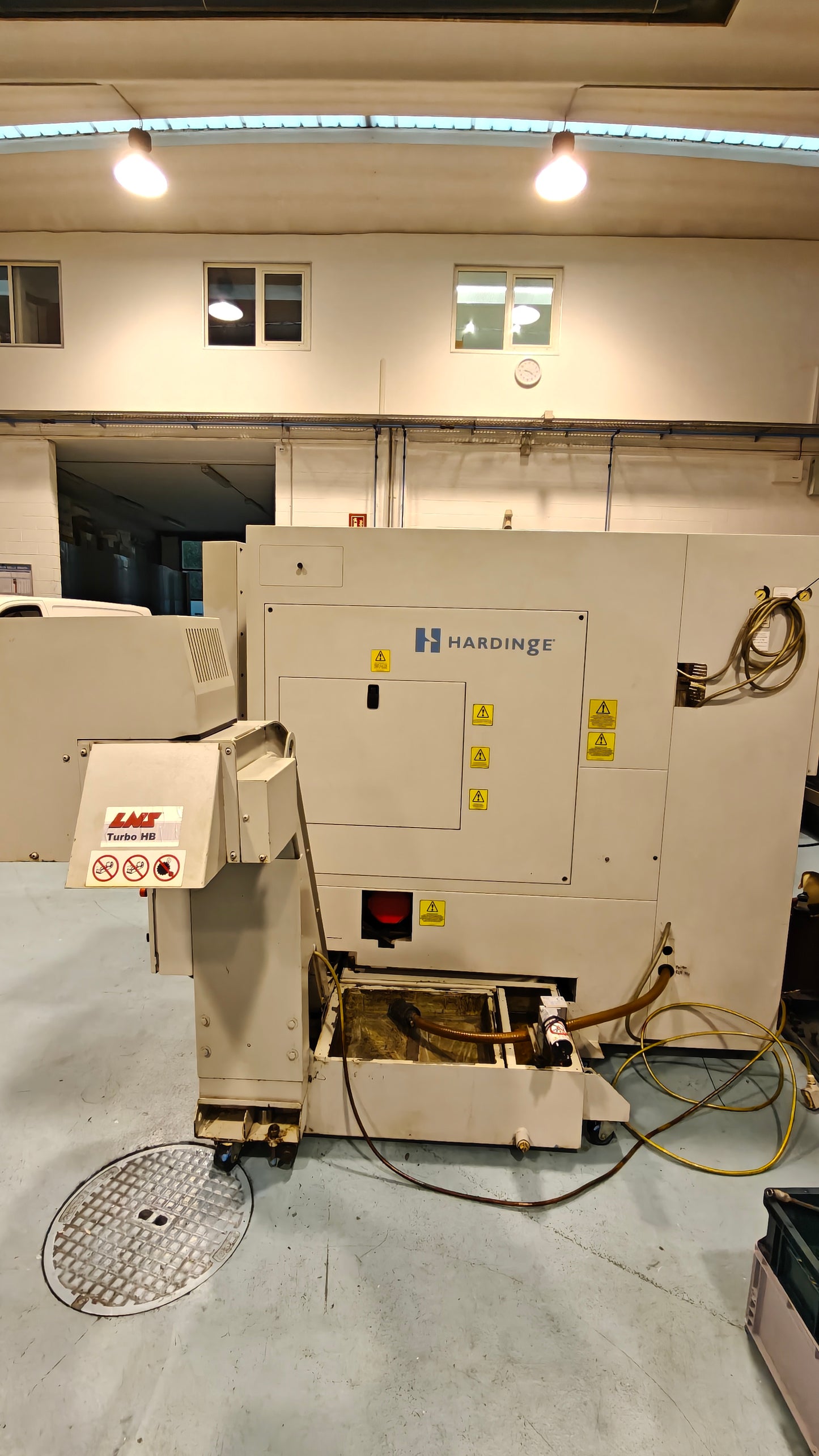

HARDINGE RS 65 SP MSY est un Tour CNC conçu pour la précision, une grande exactitude et la fiabilité. Hauteur de pointes 1’041 mm, passage barre 63 mm; courses Z 638 mm, X 189 mm, Y +50,8/-34,0 mm. Nez de broche A2-6 jusqu’à 6000 t/min, moteur broche 22 kW, alimentation 50 Hz 3x230 V; poids env. 7’200 kg; encombrement L 2.286 mm x l 1.981 mm. Équipements : mandrins 3 mors Ø200/Ø165 mm, jeu de pinces 25C, évacuateur pièces, convoyeur copeaux, dispositif de déchargement, porte-outils entraînés radiaux 2 / axiaux 4, fixes 34, mesure d’outil et palpeur. Permet tolérances serrées; secteurs typiques: automobile, horlogerie, construction d’outillage, aérospatial et médical.
Caractéristiques techniques fournies à titre indicatif
| Diamètre de rotation au-dessus du lit | 730 mm |
| Diamètre de rotation au-dessus du chariot | 230 mm |
| Diamètre de tournage max. | mm |
| Longueur de tournage maximale | 400 mm |
| Diamètre de tournage max. | 350 mm |
| Passage de barres | 52 mm |
| Courses: | |
| Course longitudinale (axe-Z) | 640 mm |
| Course transversale (axe X) | 190 mm |
| Course transversale (Y) | 85 mm |
| Rapid traverse Z | 38 m/min |
| Rapid traverse X | 28 m/min |
| Revolver: | |
| Outils tournants revolver | 12 |
| Broche principale: | A2-6 |
| Axe 'C' | |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| à | 4500 t/min |
| Puissance de la broche | 11 / 15 kW |
| Contre-broche: | A2-5 |
| Vitesse de broche max. | 6000 t/min |
| Branchement 50 Hz 3x | 400 Volt |
| Poids de la machine env. | 7200 kg |
| Encombrement machine: | |
| Longueur | 3800 mm |
| Largeur | 2000 mm |
| Hauteur | 1900 mm |
| Accessoires divers: | |
| Mandrin 3-chiens Ø | 210 mm |
| Mandrin 3-chiens (contre broche) | 165 mm |
| Jeu de pinces | 25C |
| Evacuateur de pièces | |
| Evacuateur de copeaux | |
| Dispositif de déchargement | |
| Porte-outils radial tournant (nbr.) | 2 |
| Porte-outils axiale tournant (nbr.) | 4 |
| Porte-outils fixe (nbr.) | 32 |
| Dispositif de mesure d'outil | |
| Palpeur de mesure | |
| Porte coulissante automatique |
