STAR SR-10 J type C
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

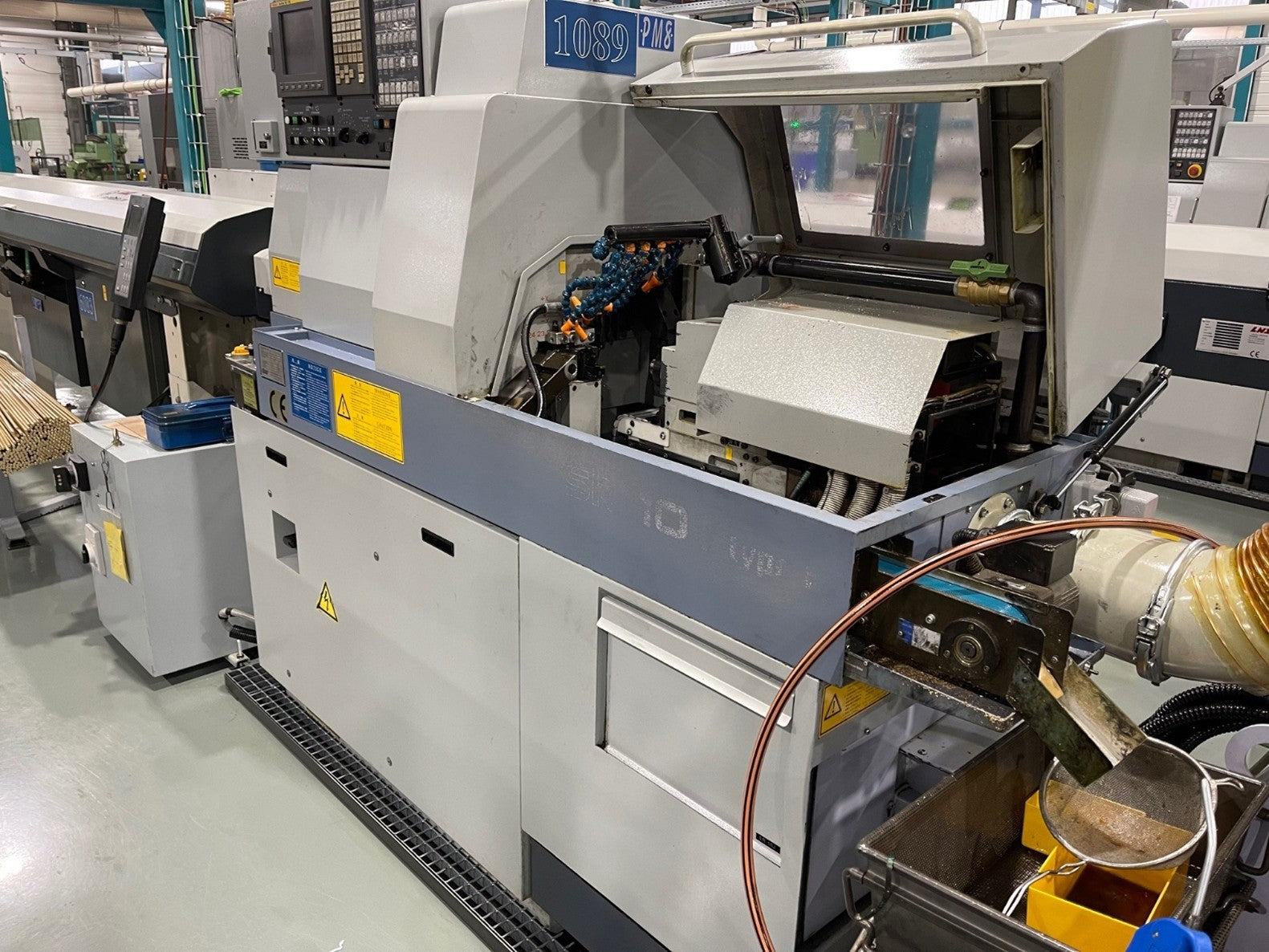

STAR SR-10 J type C est un Tour CNC poupée mobile (Swiss type) conçu pour des usinages de haute précision, grande exactitude et fiabilité. Capacités: 7 axes, 2 broches, diamètre d'usinage max 10 mm, longueur de tournage 135 mm. Caractéristiques: broche 1–15 000 tr/min 3,7 kW; contre-broche 1–10 000 tr/min 1,1 kW; porte-outils 13 positions (6 tournage, 4 perçage, 3 usinages transversaux) et 8 outils pour contre-opérations; avances rapides 35 m/min; alimentation 3x400 V 50 Hz; puissance totale 3 kVA; poids ≈1400 kg; dimensions 2000×820×1800 mm. Accessoires: chargeur LNS EXPRESS 220, évacuateur copeaux LNS TURBO MH 500, lampes et témoin d'état. Permet tolérances serrées; secteurs: automobile, horlogerie, machine-outil, aérospatial, médical.
| Nombre d'axes total | 7 |
| Nombre de broches | 2 |
| Diamètre d'usinage max. | 10 mm |
| Longueur de tournage maximale | 135 mm |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 1 t/min |
| à | 15000 t/min |
| Puissance de la broche | 3.7 kW |
| Axe-C (broche, résolution) | ° |
| Contre-broche: | |
| Nombre de tours : | |
| de | 1 t/min |
| à | 10000 t/min |
| Axe-C (broche, résolution) | ° |
| Porte-outils: | |
| Nombre d'outils | 13 |
| Outils de tournage | 6 pce |
| Outils de perçage | 4 pce |
| Outils d'usinage transversal | 3 pce |
| Nombre de tours outils entrainées | 250 - 8000 t/min |
| Contre-opération: | |
| Outils de perçage | 8 pce |
| Avances rapide: | 35 m/min |
| Branchement 50 Hz 3x | 400 Volt |
| Puissance contre-broche | 1.1 kW |
| Puissance totale installée | 3 kVA |
| Poids de la machine env. | 1400 kg |
| Encombrement machine: | |
| Longueur | 2000 mm |
| Largeur | 820 mm |
| Hauteur | 1800 mm |
| Accessoires divers: | |
| Chargeur de barres | |
| Fabricant | LNS |
| Type | EXPRESS 220 |
| Lampe | |
| Evacuateur de copeaux | LNS TURBO MH 500 |
| Lampe de statut |
