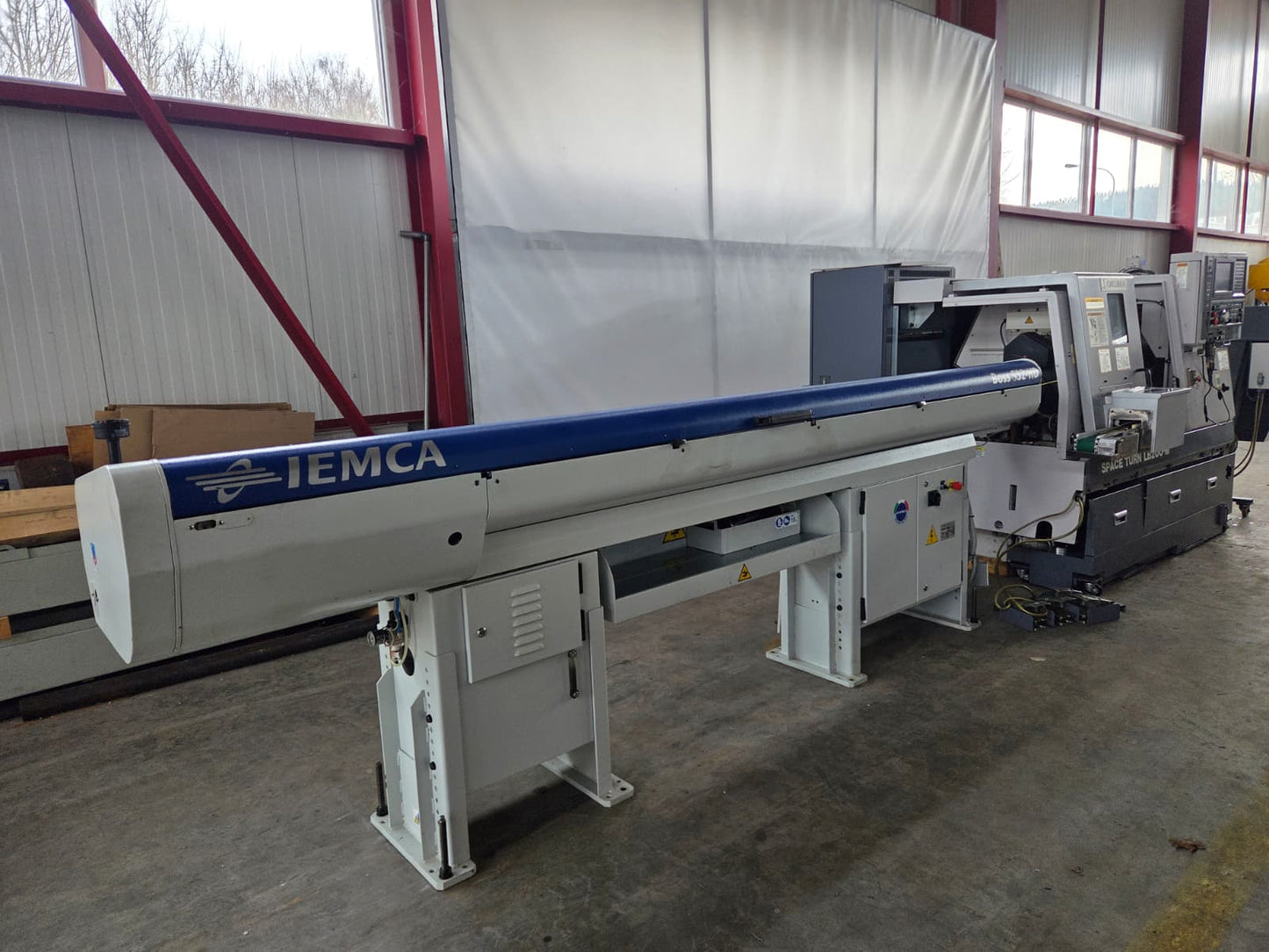

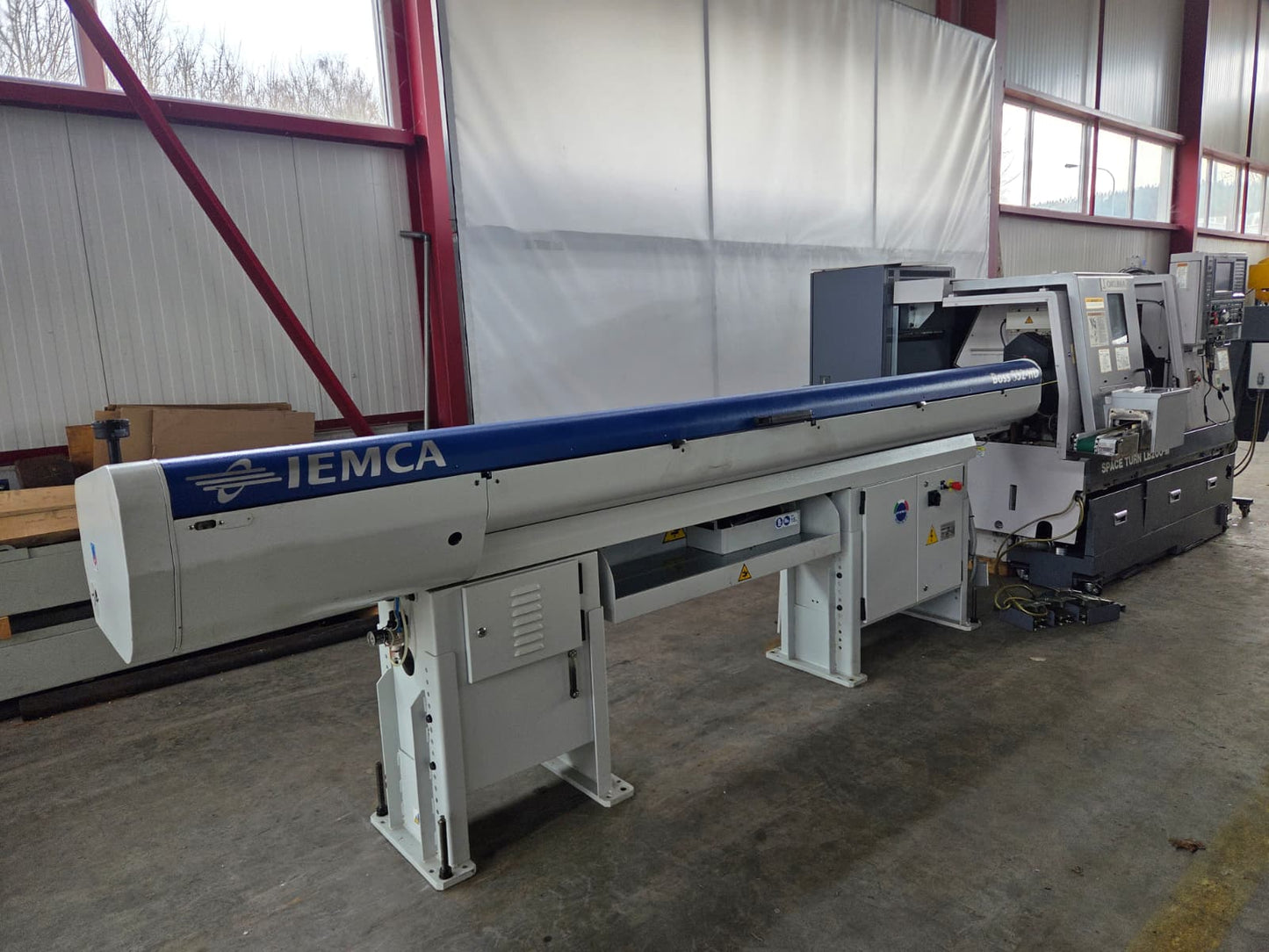

OKUMA LB 200 M
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!
OKUMA LB 200 M est une Tour CNC pour usinages de haute précision, grande exactitude et fiabilité. Capacités: Ø chariot 420 mm; au-dessus du banc 530 mm; alésage broche 53 mm; Ø max 300 mm; courses Z 335 mm, X 180 mm. Caractéristiques: avances rapides X 25 m/min, Z 30 m/min; vitesses broche 50–6000 t/min; 3x400 V 50 Hz; 16 kVA; poids ≈3300 kg; dim. 2035×1720×1700 mm. Équipement: revolver 12 outils fixes; contre-poupée cône Morse 4, course 80 mm, Ø 55 mm. Permet tolérances serrées; secteurs: automobile, aérospatial, médical, construction de machines.
Caractéristiques techniques fournies à titre indicatif
| Diamètre admis par chariot transversal | 420 mm |
| Diamètre admis au-dessus du banc | 530 mm |
| Alésage de la broche | 53 mm |
| Diamètre de tournage max. | 300 mm |
| Courses: | |
| Course longitudinale (axe-Z) | 335 mm |
| Course transversale (axe X) | 180 mm |
| Rapid traverse X | 25 m/min |
| Rapid traverse Z | 30 m/min |
| Revolver: | |
| Outils fixes nombre revolver | 12 |
| Broche principale: | |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 50 t/min |
| à | 6000 t/min |
| Contre-poupée: | |
| Cône morse | 4 CM |
| Course de la broche | 80 mm |
| Diamètre de la broche | 55 mm |
| Branchement 50 Hz 3x | 400 Volt |
| Puissance totale installée | 16 kVA |
| Poids de la machine env. | 3300 kg |
| Encombrement machine: | |
| Longueur | 2035 mm |
| Largeur | 1720 mm |
| Hauteur | 1700 mm |
