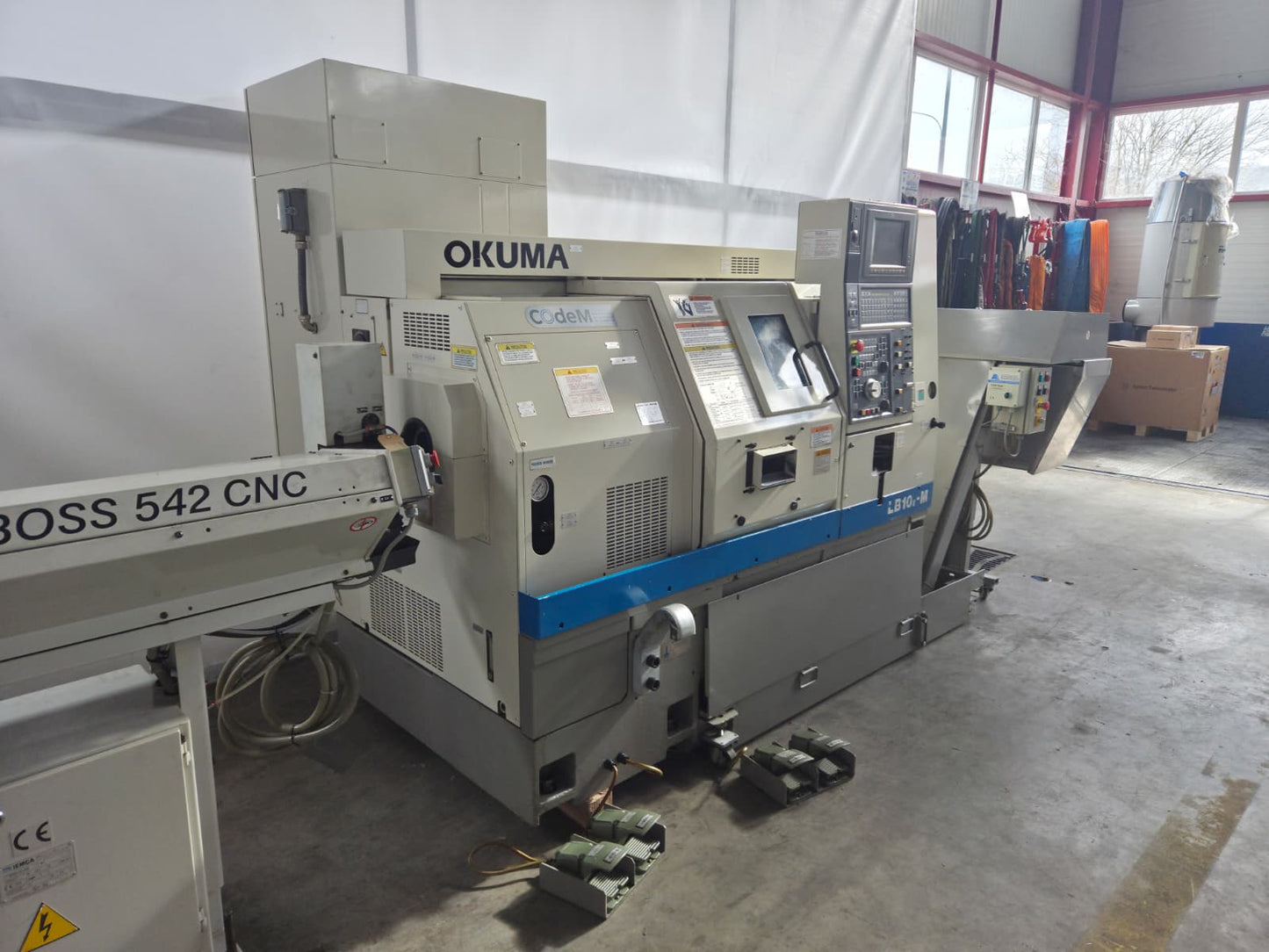

OKUMA LB 10 II M
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!
OKUMA LB 10 II M est un Tour CNC conçu pour la précision, une grande exactitude et la fiabilité. Capacités: diamètre au‑dessus du chariot 340 mm, au‑dessus du banc 480 mm, diamètre max 170 mm, alésage broche 51 mm, longueur max 300 mm, passage de barre 42 mm; courses Z 350 mm, X 150 mm. Caractéristiques: vitesses broche 50–6000 t/min, rapid traverse Z 20 m/min X 15 m/min, axe C résolution 0,01°, branchement 3x 400 V 50 Hz, poids ~3400 kg, dimensions 2000×1640×1780 mm. Accessoires: lampe, dispositif d'arrosage, chargeur de barres, évacuateur de copeaux. Permet tolérances serrées; adapté à l'automobile, aérospatial, médical, horlogerie et construction de machines
Caractéristiques techniques fournies à titre indicatif
| Diamètre admis au-dessus du chariot | 340 mm |
| Diamètre admis au-dessus du banc | 480 mm |
| Diamètre de tournage max. | 170 mm |
| Alésage de la broche | 51 mm |
| Longueur de tournage maximale | 300 mm |
| Passage de barres | 42 mm |
| Courses: | |
| Course longitudinale (axe-Z) | 350 mm |
| Course transversale (axe X) | 150 mm |
| Rapid traverse Z | 20 m/min |
| Rapid traverse X | 15 m/min |
| Revolver: | |
| Nombre de positions | 12 |
| Outils tournants revolver | 12 |
| Axe-C (broche, résolution) | 0.01 ° |
| Vitesses de broche: | |
| de | 50 t/min |
| à | 6000 t/min |
| Branchement 50 Hz 3x | 400 Volt |
| Poids de la machine env. | 3400 kg |
| Encombrement machine: | |
| Longueur | 2000 mm |
| Largeur | 1640 mm |
| Hauteur | 1780 mm |
| Accessoires divers: | |
| Lampe | |
| Dispositif d'arrosage | |
| Chargeur de barres | |
| Type | IEMCA BOSS 542 CNC |
| Evacuateur de copeaux |
