023333 - STUDER S 33 CNC
Type: S 33 CNC
Marque: STUDER
Groupe: CNC cylindrical grinder
Sous-groupe: CNC cylindrical grinder

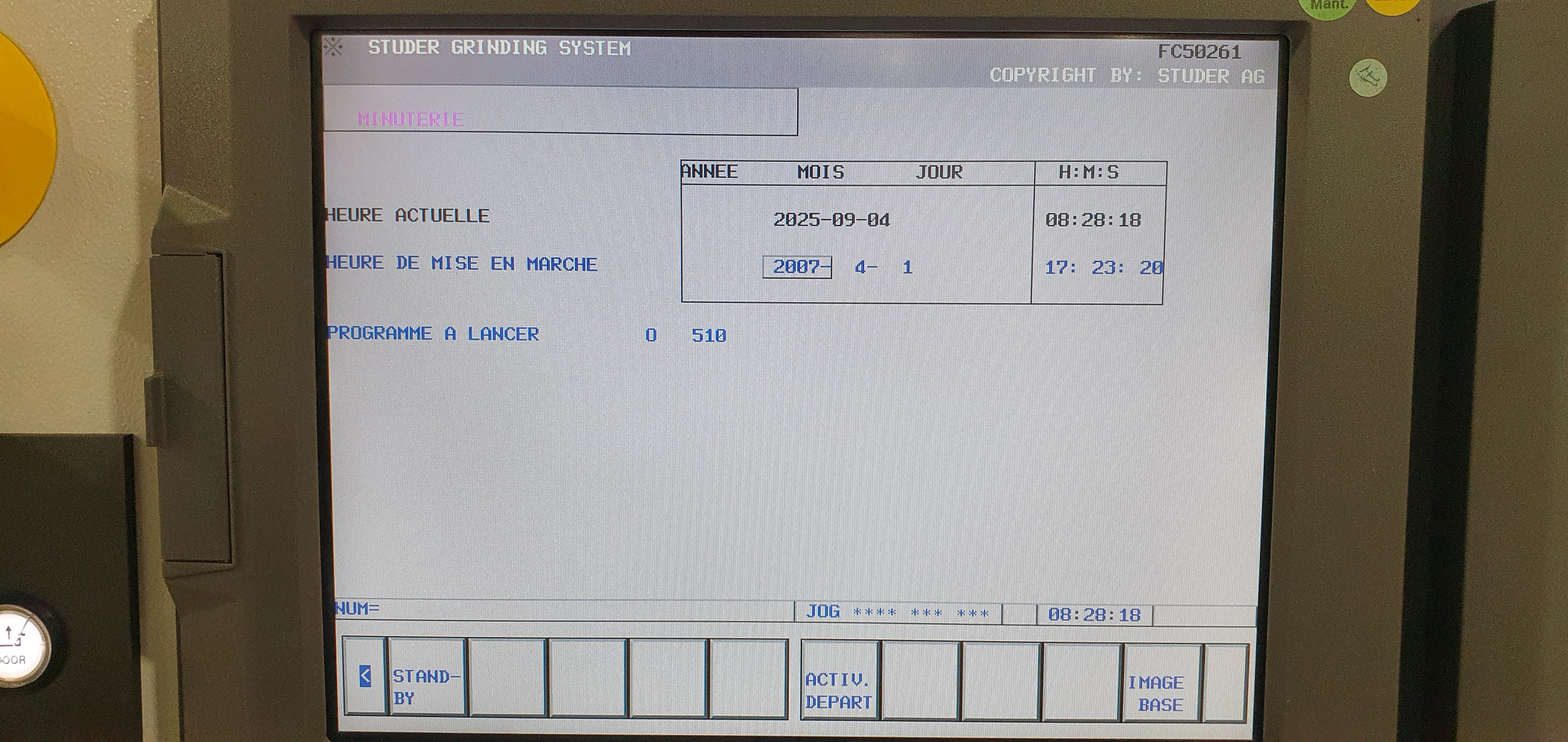

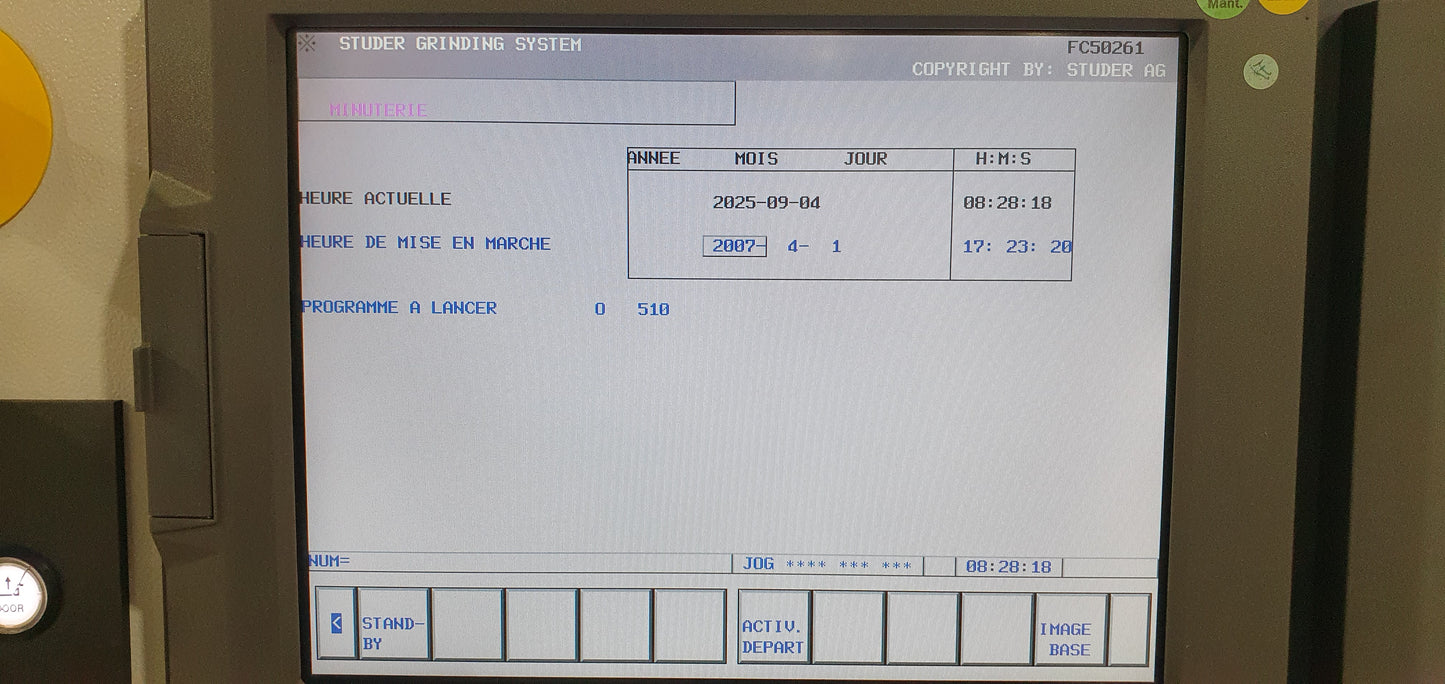

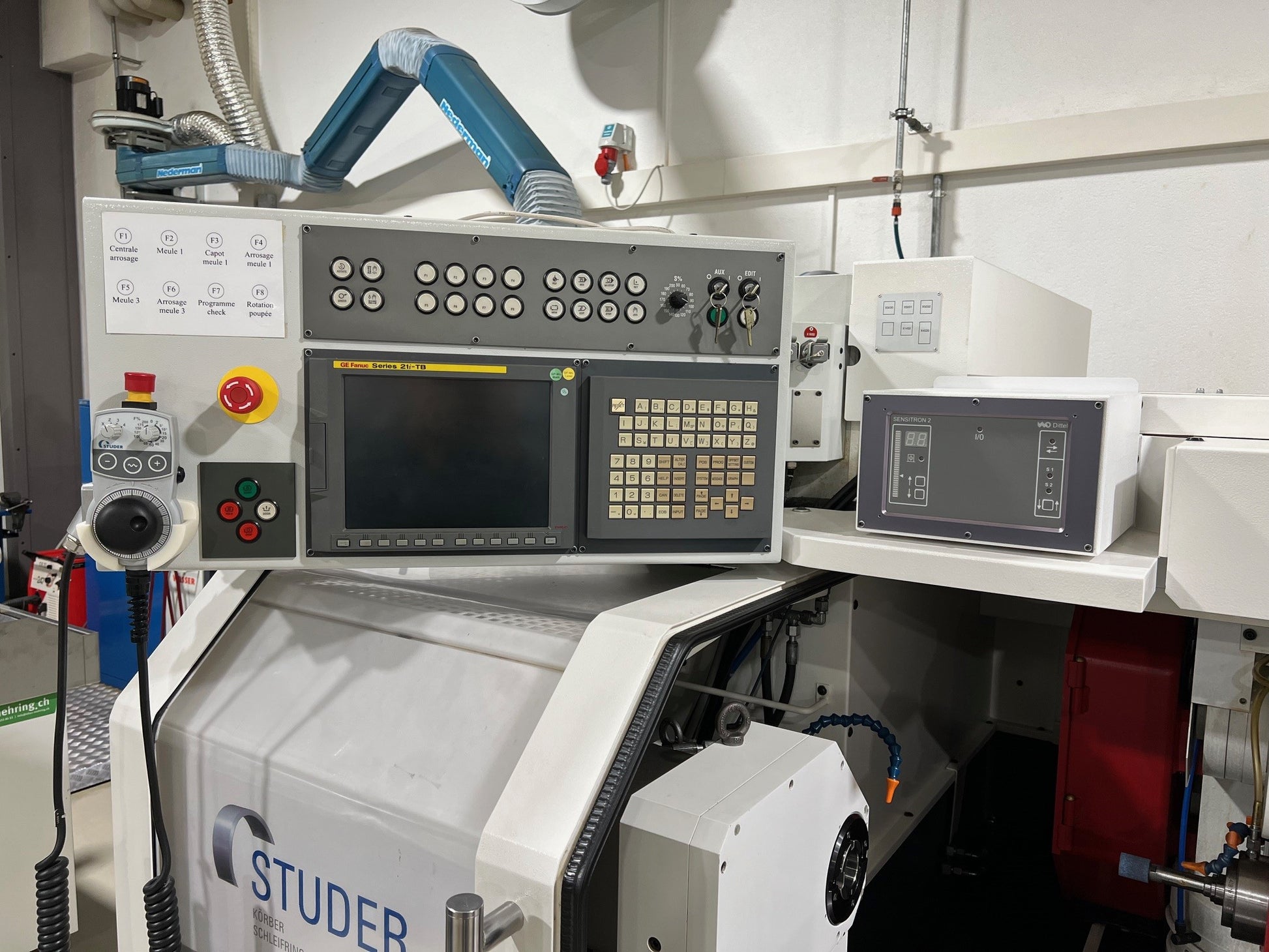

Commande: GE FANUC Series 21i-TB
Année: 2007
Stock: 023333

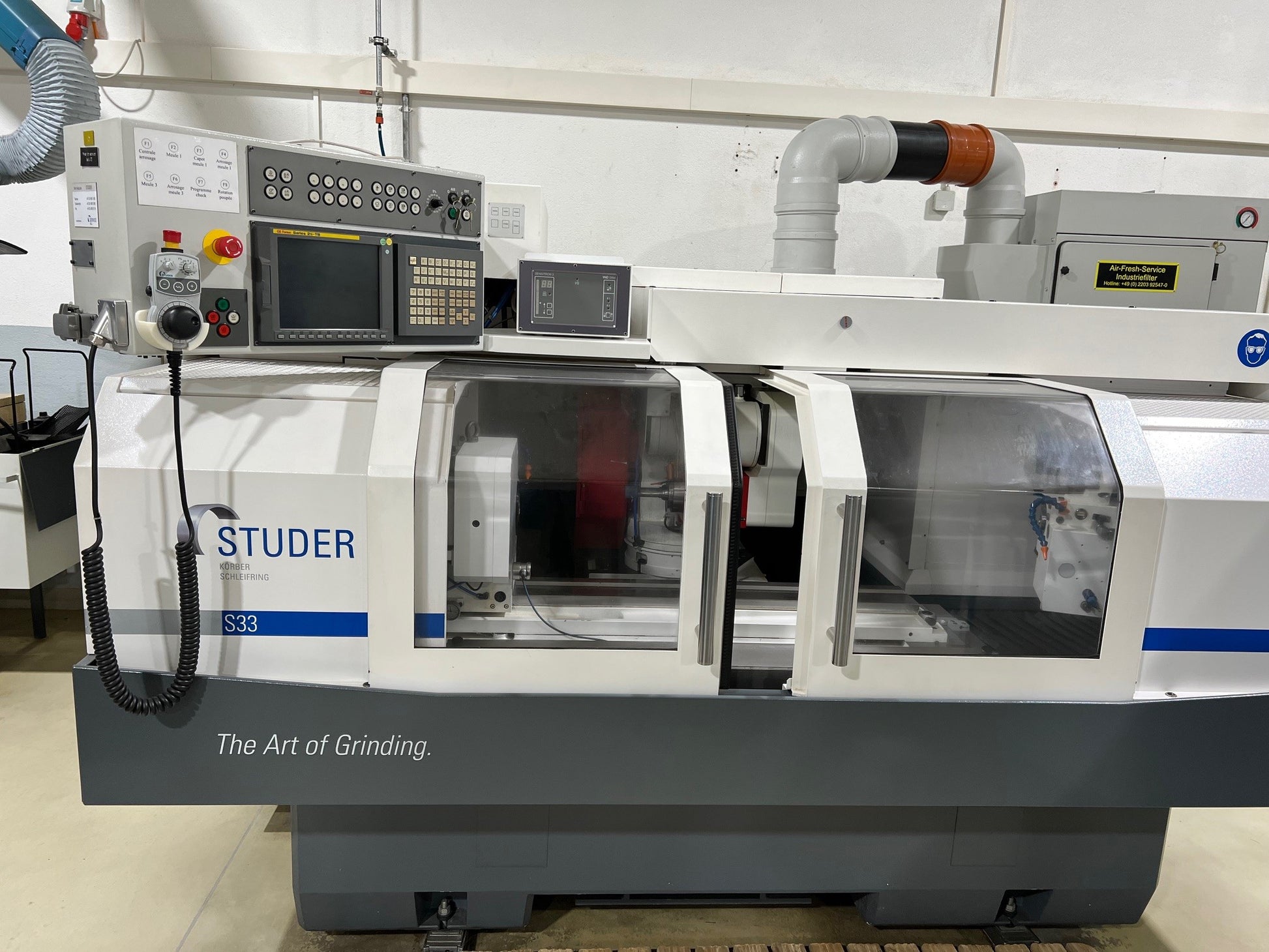

STUDER S 33 CNC est une Rectifieuse cylindrique CNC conçue pour la précision, haute exactitude et fiabilité. Capacités: hauteur de pointes 175 mm, distance entre pointes 650 mm, charge max. 120 kg; meule Ø500×63 mm (largeur max 80 mm). Caractéristiques: tête meule B -15/+195°, vitesse périph. 44/35 m/s; coulisse longitudinale course 285 mm (résol. 0,0001 mm, avance 5000 mm/min), transversale course 1150 mm (résol. 0,0001 mm, avance 10000 mm/min); broche pièce 1–1500 tr/min; moteur meule 7,5 kW; alimentation 3x400 V 50 Hz; puissance totale 20 kVA; poids ~5000 kg; dimensions 2620×2090×2000 mm. Accessoires: axe C haute résolution, dispositif d'arrosage, filtration papier, dispositif de rectification intérieure, lampe, extraction brouillard d’huile Air‑Fresh‑Service, manivelle électronique, DITTEL Sensitron. Permet tolérances serrées; secteurs: automobile, horlogerie, outillage, aéronautique, médical.

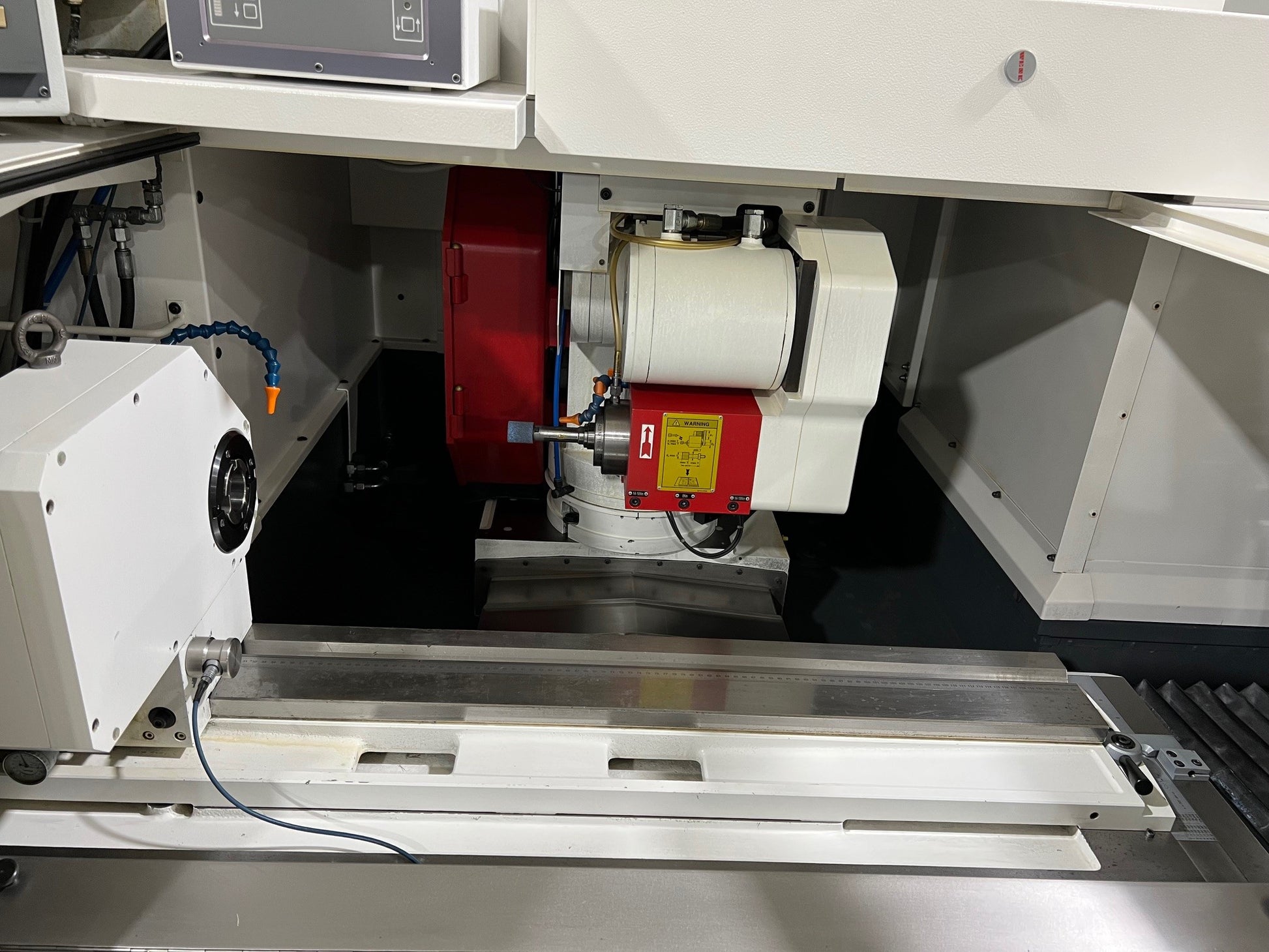

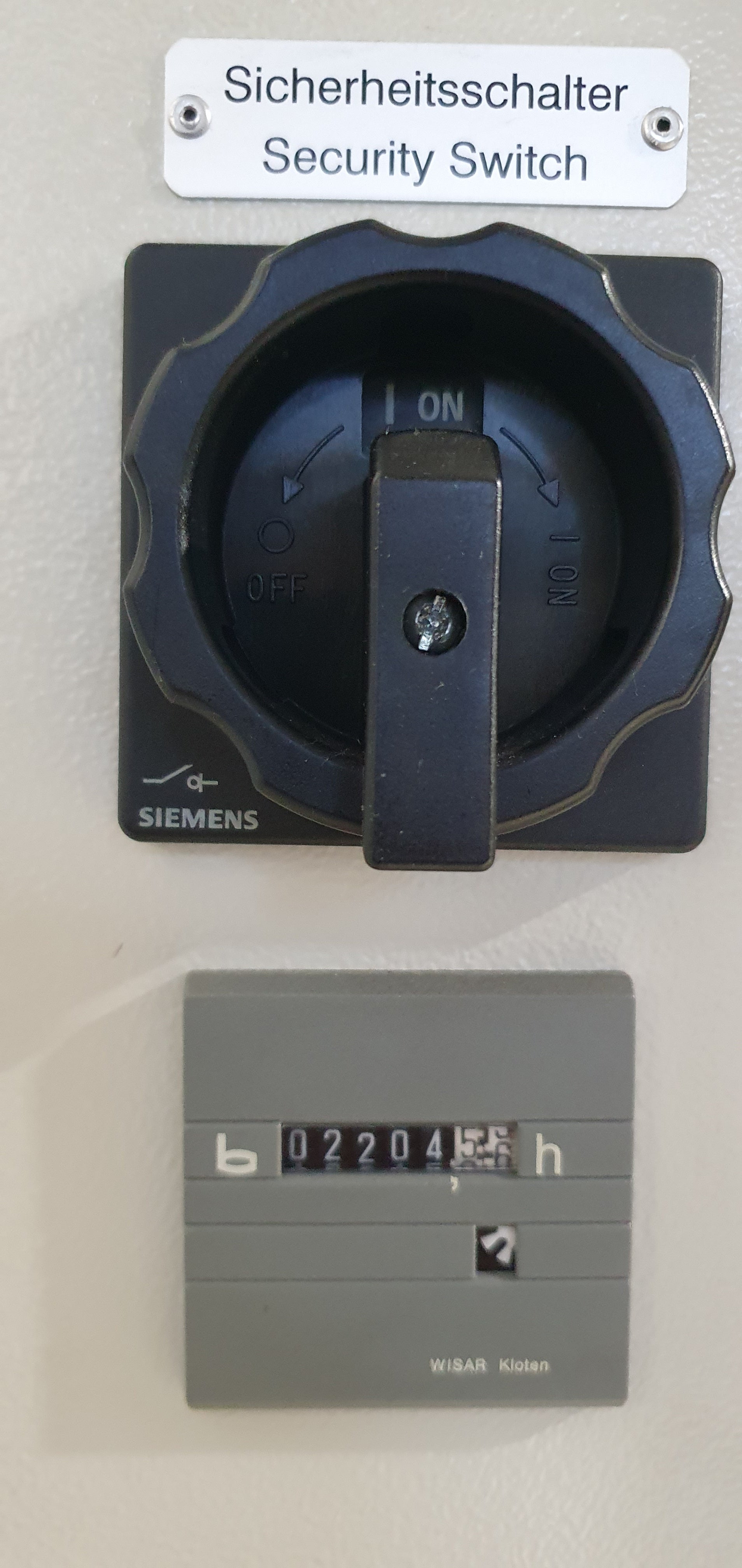

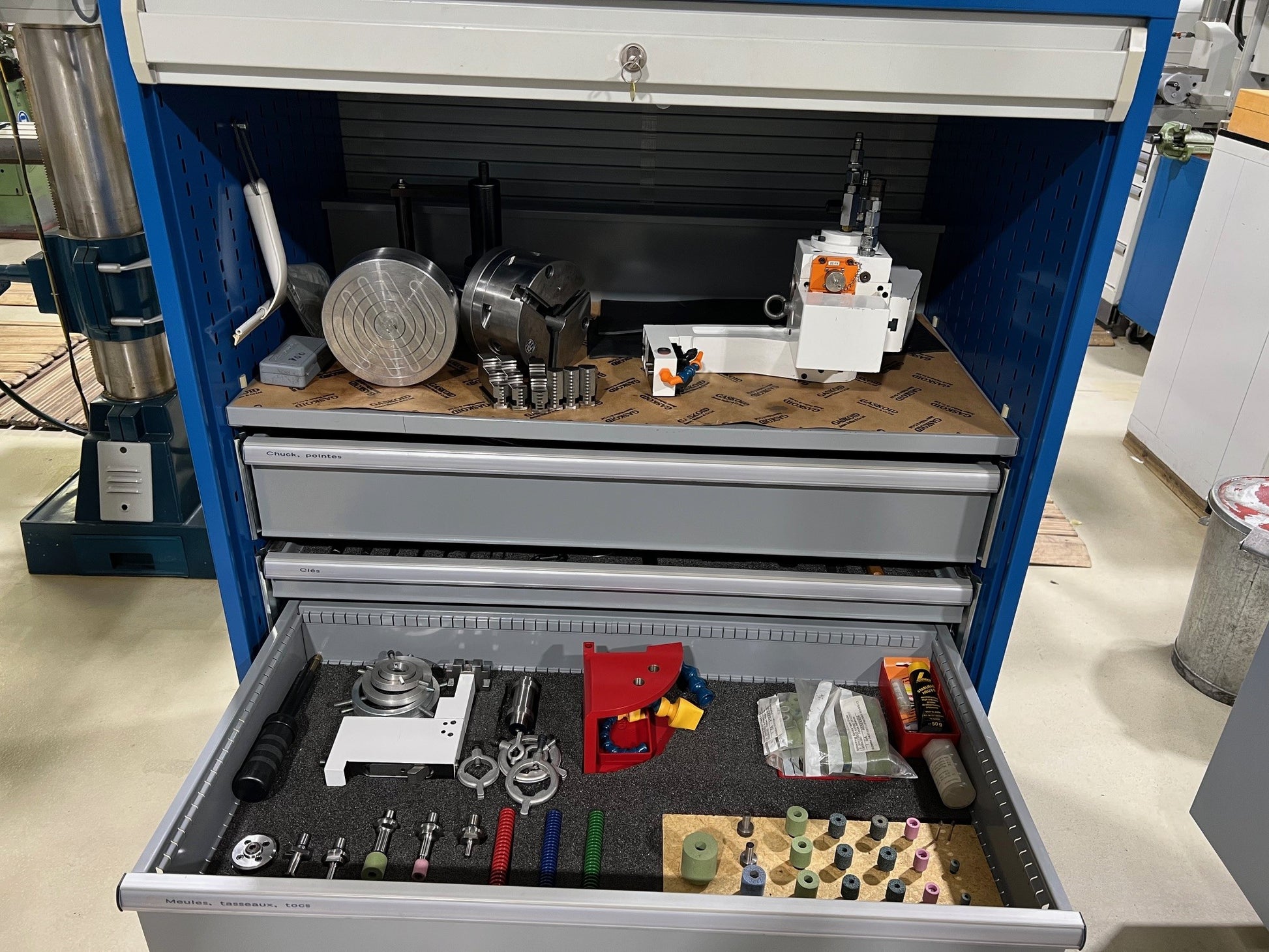

Hauteur de pointes | 175 mm |
Distance entre pointes | 650 mm |
Diamètre de rectification max. | mm |
Charge admise entre-pointes max. | 120 kg |
Meule: | |
Diamètre | 500 mm |
Largeur | 63 mm |
Alésage | mm |
Largeur max. | 80 mm |
Axe B incréments max | 1 ° |
Inclinaison de l'axe B (automatic) | -15 / +195 ° |
Unité d'oreantation à denture Hirth | |
Vitesse de la meule | 44/35 m/s |
Coulisse longitudinale: | |
Course max. | 800 mm |
Résolution de la règle | 0.0001 mm |
Vitesse d'avance | 0.001 - 10000 mm/min |
Coulisse transversale: | |
Course max. | 285 mm |
Résolution de la règle | 0.0001 mm |
Vitesse d'avance | 0.001 - 5000 mm/min |
Poupée porte-pièce: | |
Vitesses de broche: | |
Variateur (réglage progressif) | |
de | 1 t/min |
à | 1500 t/min |
Axe 'C' | 0.0001 ° |
Cône de la broche: CM | 5 |
Contre-poupée: | |
Cône de la contre-poupée : | 3 CM |
Course du fourreau de la contre-poupée | 35 mm |
Diamètre de la broche | 50 mm |
Inclinaison max. de la table | 8.5 ° |
Branchement à l'air comprimé | 5.5 bar |
Branchement 50 Hz 3x | 400 Volt |
Moteur de broche | 7.5 kW |
Puissance totale installée | 20 kVA |
Poids de la machine env. | 5000 kg |
Encombrement machine: | |
Longueur | 2620 mm |
Largeur | 2090 mm |
Hauteur | 2000 mm |
Accessoires divers: | |
Cycles de rectification de filetages | |
Axe C haute résolution | |
Dispositif d'arrosage | |
Filtration par papier | |
Axe B | |
Appareil à diamanter les meules avec diamant | |
Dispositif diamantage escamotable hydr. | |
Dispositif pour intérieurs: | |
Vitesses de broche: | |
à | 40000 t/min |
Lampe | |
Contre-poupée avec réglage fin | |

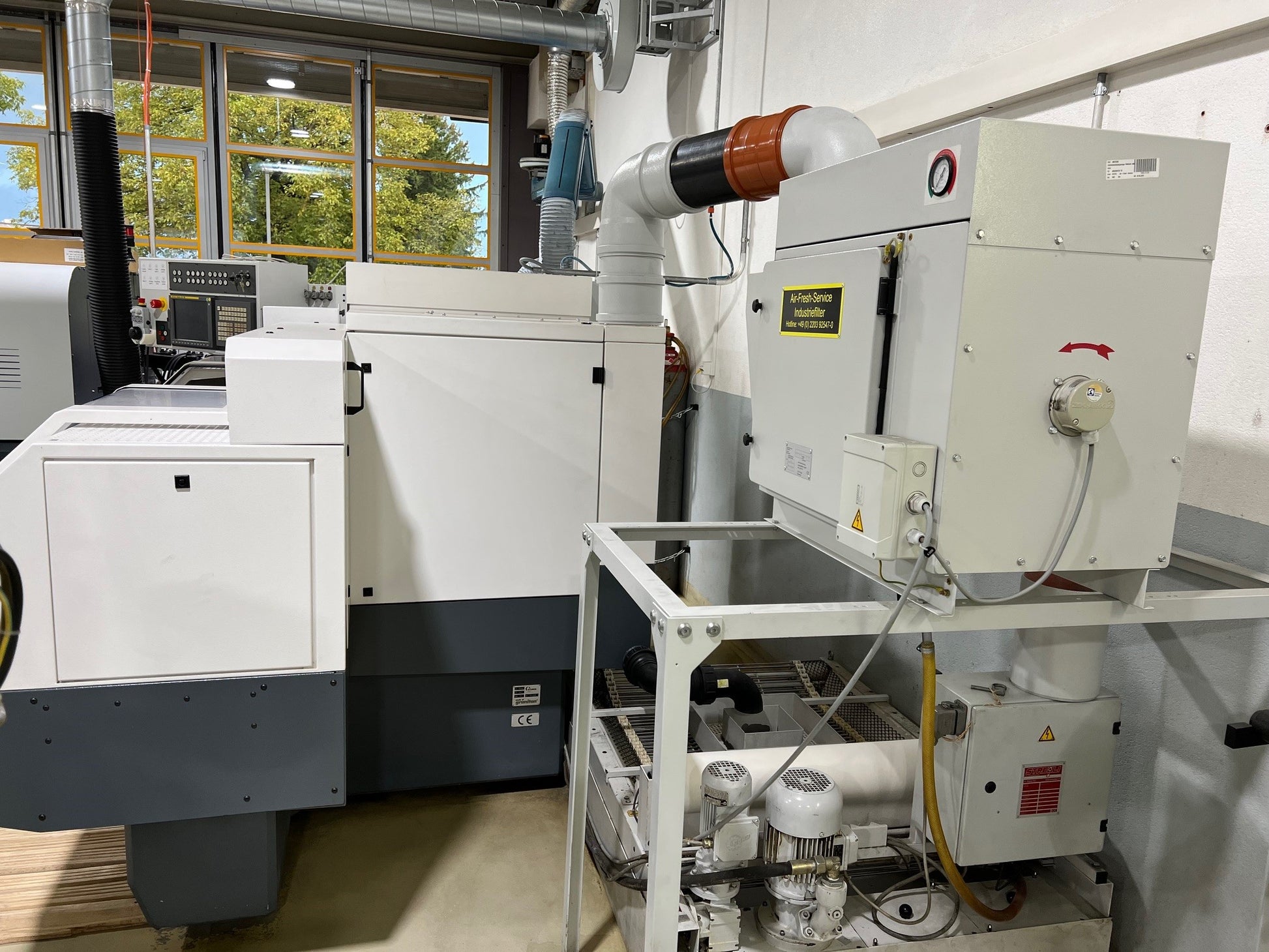

Aspiration brouillard d'huile | Air-Fresh-Service |
Manivelle électronique | |
DITTEL Système de proximité Sensitron |
