023308 - CITIZEN CINCOM R 04 VI
Type: R 04 VI
Marque: CITIZEN CINCOM
Groupe: CNC automatic lathe
Sous-groupe: CNC automatic lathe / CNC Swiss type lathe
Commande: Citizen Cincom
Année: 2004
Stock: 023308
CITIZEN CINCOM R 04 VI est un tour CNC poupée mobile de haute précision, fiabilité et grande exactitude. Il possède 6 axes et 2 broches, diamètre de tournage maxi 4 mm, longueur de tournage jusqu’à 40 mm, passage de broche 9 mm, filetage maxi 3 M. Caractéristiques principales : jusqu’à 20000 t/min, puissance broche 0,5/0,75 kW; porte-outils 3 avec 15 stations; outils de tournage 5, perçage 4, usinage transverse 2; coupe de tige outil 8 mm; contre-opération 4 outils. Raccordement 50 Hz 3x400 V; poids ≈850 kg; encombrement L1485×l560×h1410 mm. Accessoires : chargeur LNS TRYTON 107 Hybrid, collecteur de pièces, dispositif d’arrosage, lampe. Garantit tolérances serrées; adapté à l’horlogerie, médical, automobile et aérospatial.
Nombre d'axes total | 6 |
Nombre de broches | 2 |
Diamètre de tournage max. | 4 mm |
Longueur de tournage maximale | 40 mm |
Diamètre du filetage maxi. | 3 M |
Passage de broche | 9 mm |
nombre (étages) | |
Variateur (réglage progressif) | |
à | 20000 t/min |
Puissance de la broche | 0.5 / 0.75 kW |
Contre-broche: | |
Nombre de tours : | |
à | 20000 t/min |
Porte-outils: | |
Nombre | 3 |
Nombre de stations | 15 |
Outils de tournage | 5 pce |
Outils de perçage | 4 pce |
Outils d'usinage transversal | 2 pce |
Coupe transversale de la tige de l'outil | 8 mm |
Contre-opération: | |
Nombre d'outils | 4 |
Branchement 50 Hz 3x | 400 Volt |
Puissance contre-broche | 0.5 / 0.75 kW |
Poids de la machine env. | 850 kg |
Encombrement machine: | |
Longueur | 1485 mm |
Largeur | 560 mm |
Hauteur | 1410 mm |
Accessoires divers: | |

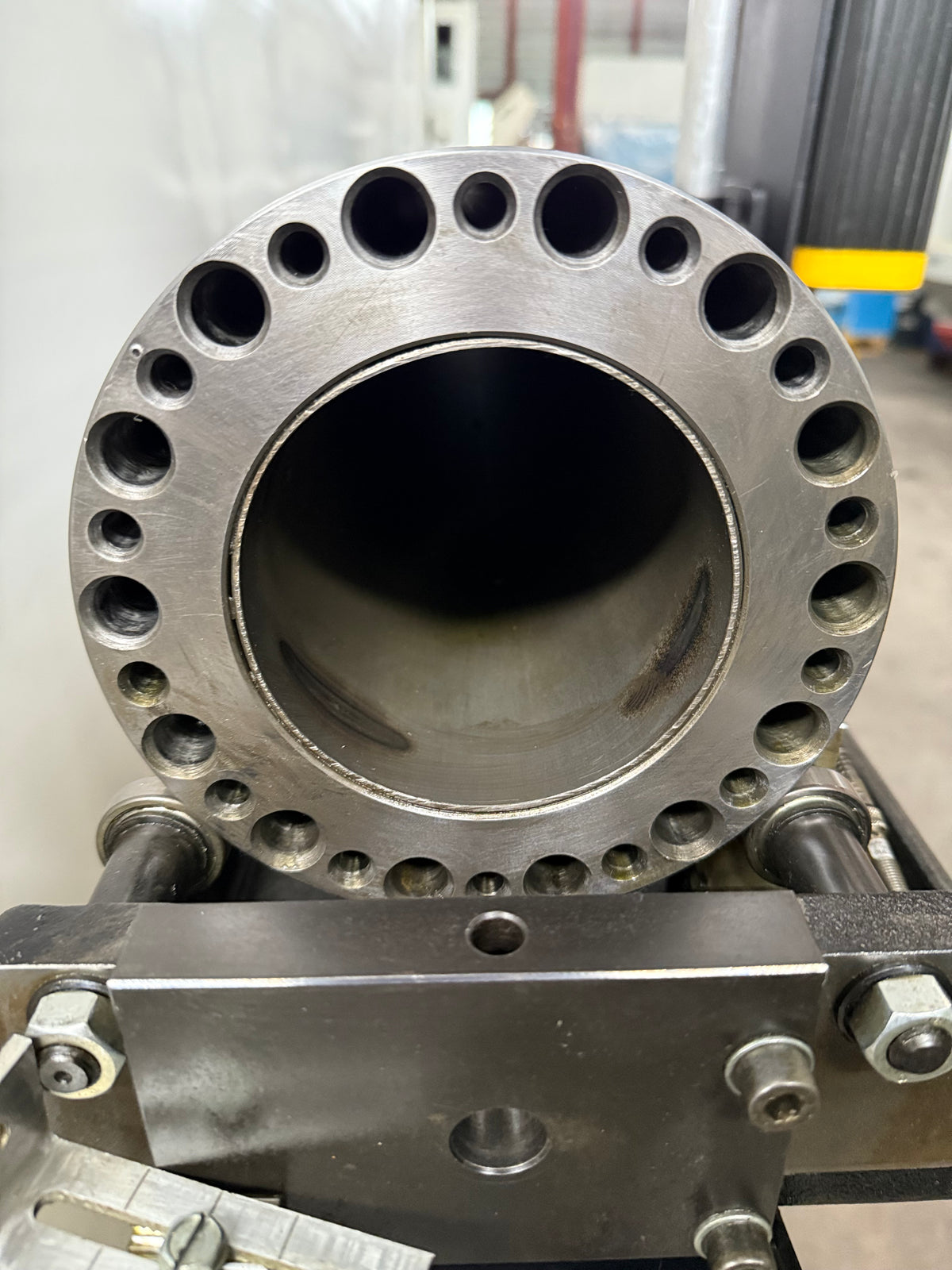

Chargeur de barres | |
Fabricant | LNS |
Type | TRYTON 107 Hybrid |
Collecteur de pièces | |
Dispositif d'arrosage | |
Lampe |
