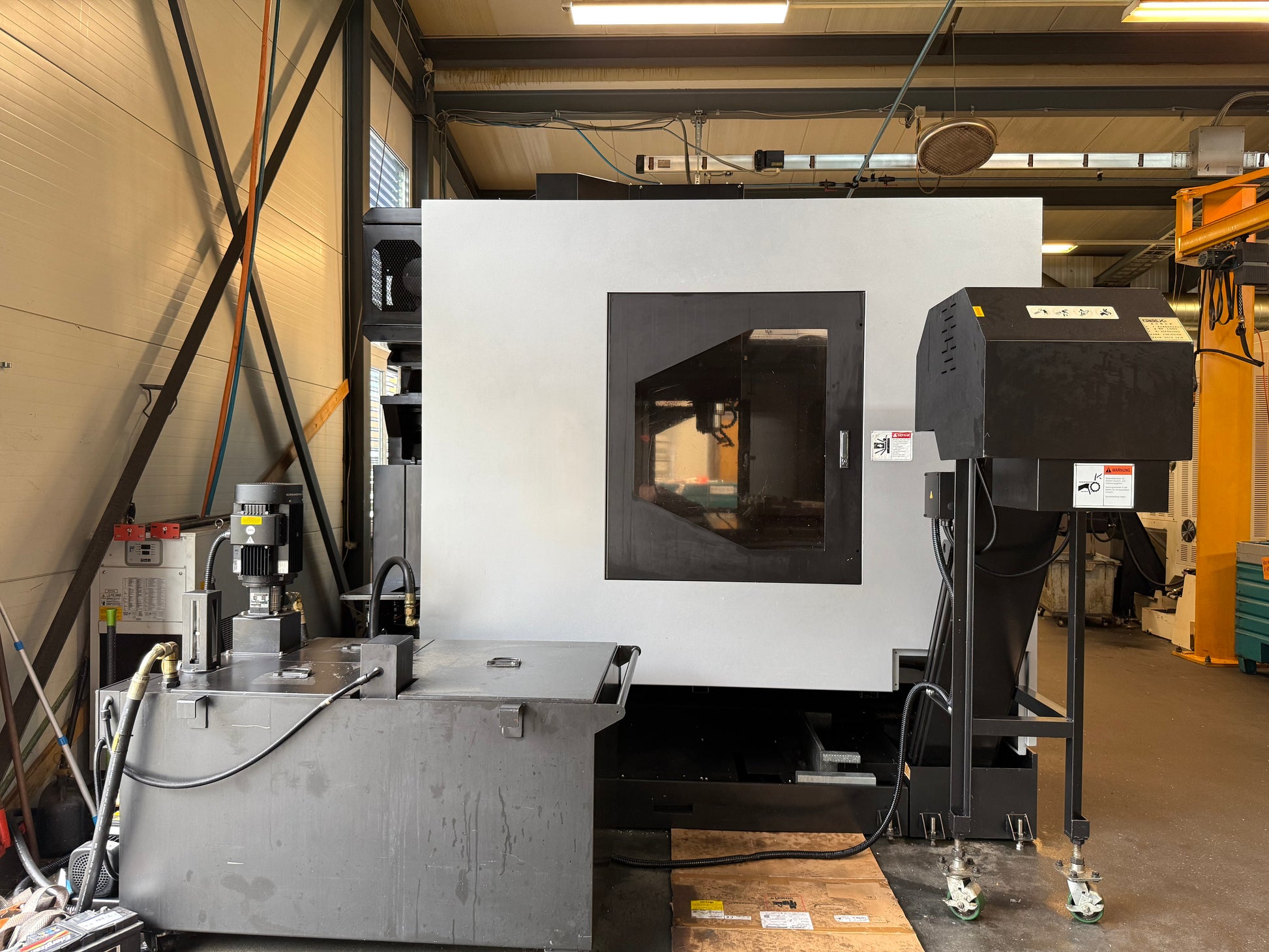

023306 - WELE AA 1680
Type: AA 1680
Marque: WELE
Groupe: Centre d'usinage
Sous-groupe: Centre d'usinage vertical

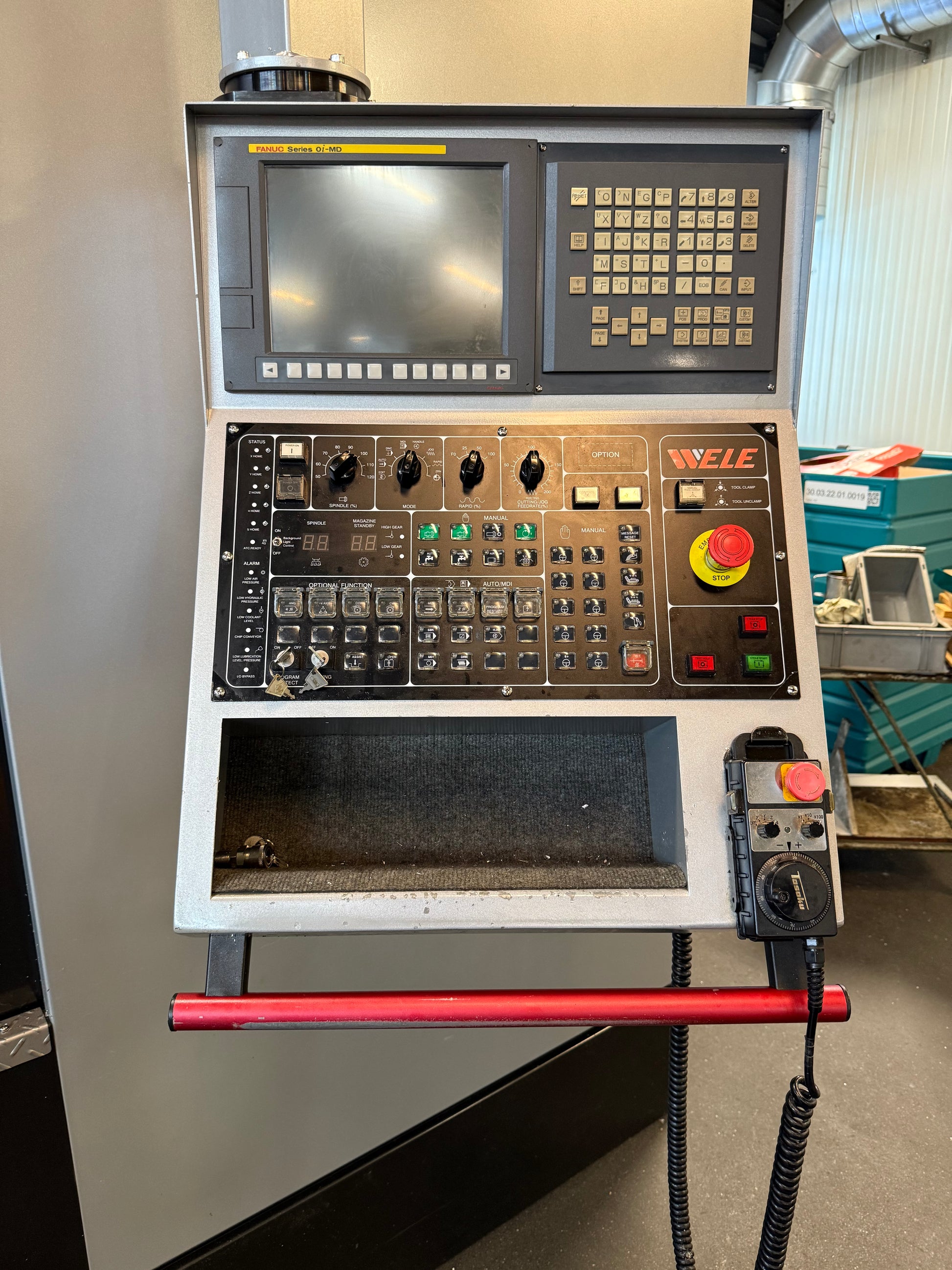

Commande: FANUC Oi-MD
Année: 2014
Stock: 023306

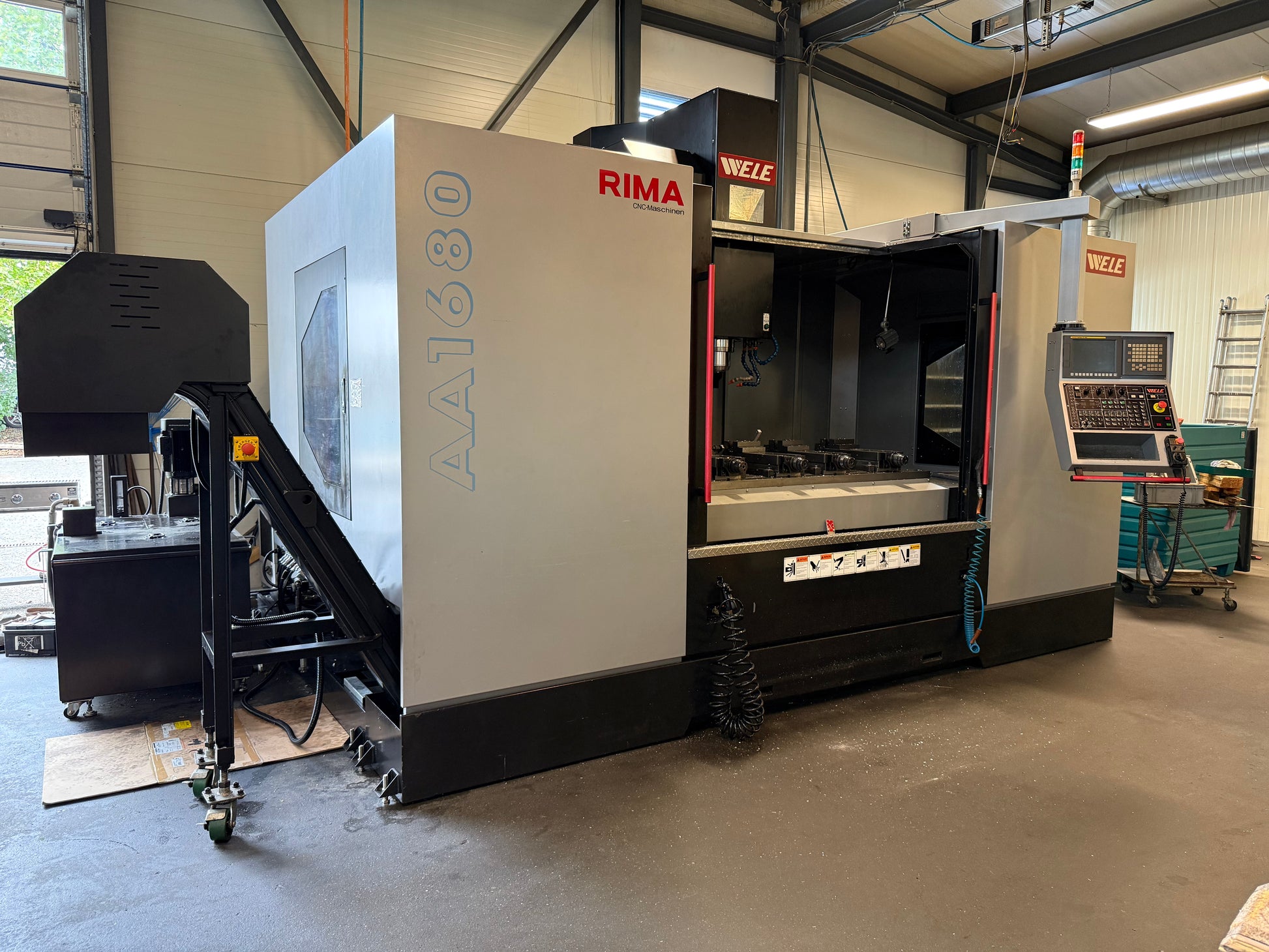

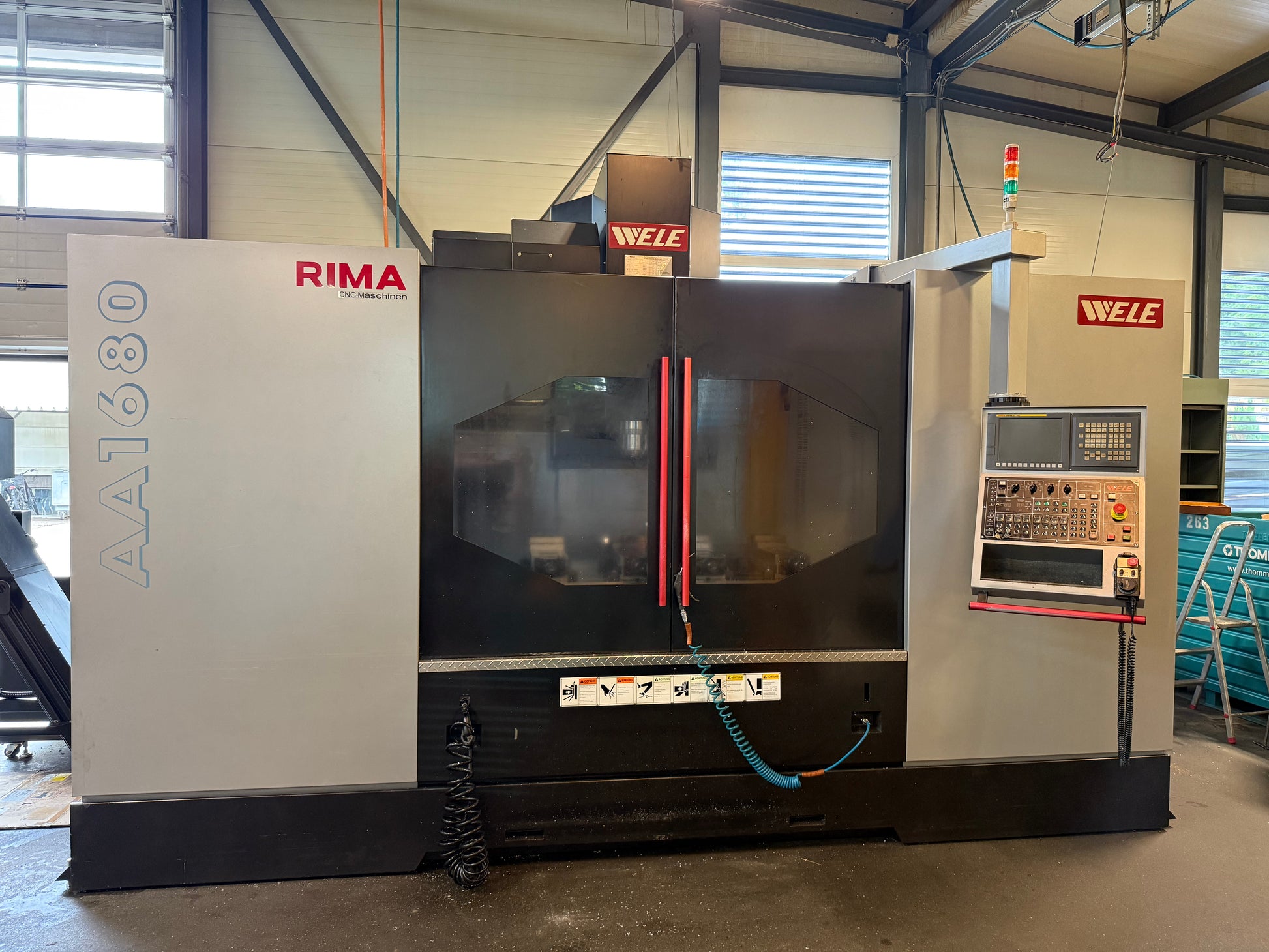

WELE AA 1680 est un Centre d'usinage vertical, conçu pour la précision, grande exactitude et fiabilité. Capacités: 3 axes, table 1750x800 mm, charge admise 2000 kg; courses X1600, Y800, Z800 mm; magasin 48 positions. Caractéristiques techniques: cône broche BT40, broche à variation continue jusqu'à 12 000 t/min; branchement 50 Hz 3x400 V; puissance installée 35 kVA; poids env. 16 000 kg; dimensions L5500 x l4400 x H3400 mm. Accessoires: 4 étaux, jeu de porte-outils, arrosage avec arrosage par le centre de la broche, évacuateur de copeaux, commande à distance électronique avec manivelle, lampe. Atteint des tolérances serrées; secteurs: automobile, aéronautique, médical, construction d'outils et horlogerie.
Nombre d'axes total | 3 |
Longueur de la table | 1750 mm |
Largeur de la table | 800 mm |
Charge admise sur la table max. | 2000 kg |
Course longitudinale (axe-X) | 1600 mm |
Course transversale (Y) | 800 mm |
Course verticale (axe-Z) | 800 mm |
Changeur d'outils: | |
avec changeur d'outils rapide deux pinces | |
Magasin nombre de places d'outils | 48 |
Cône de la broche: BT | 40 |
Vitesse de la broche: | |
Variateur (réglage progressif) | |
à | 12000 t/min |
Branchement 50 Hz 3x | 400 Volt |
Puissance totale installée | 35 kVA |
Poids de la machine env. | 16000 kg |
Encombrement machine: | |
Longueur | 5500 mm |
Largeur | 4400 mm |
Hauteur | 3400 mm |
Accessoires divers: | |

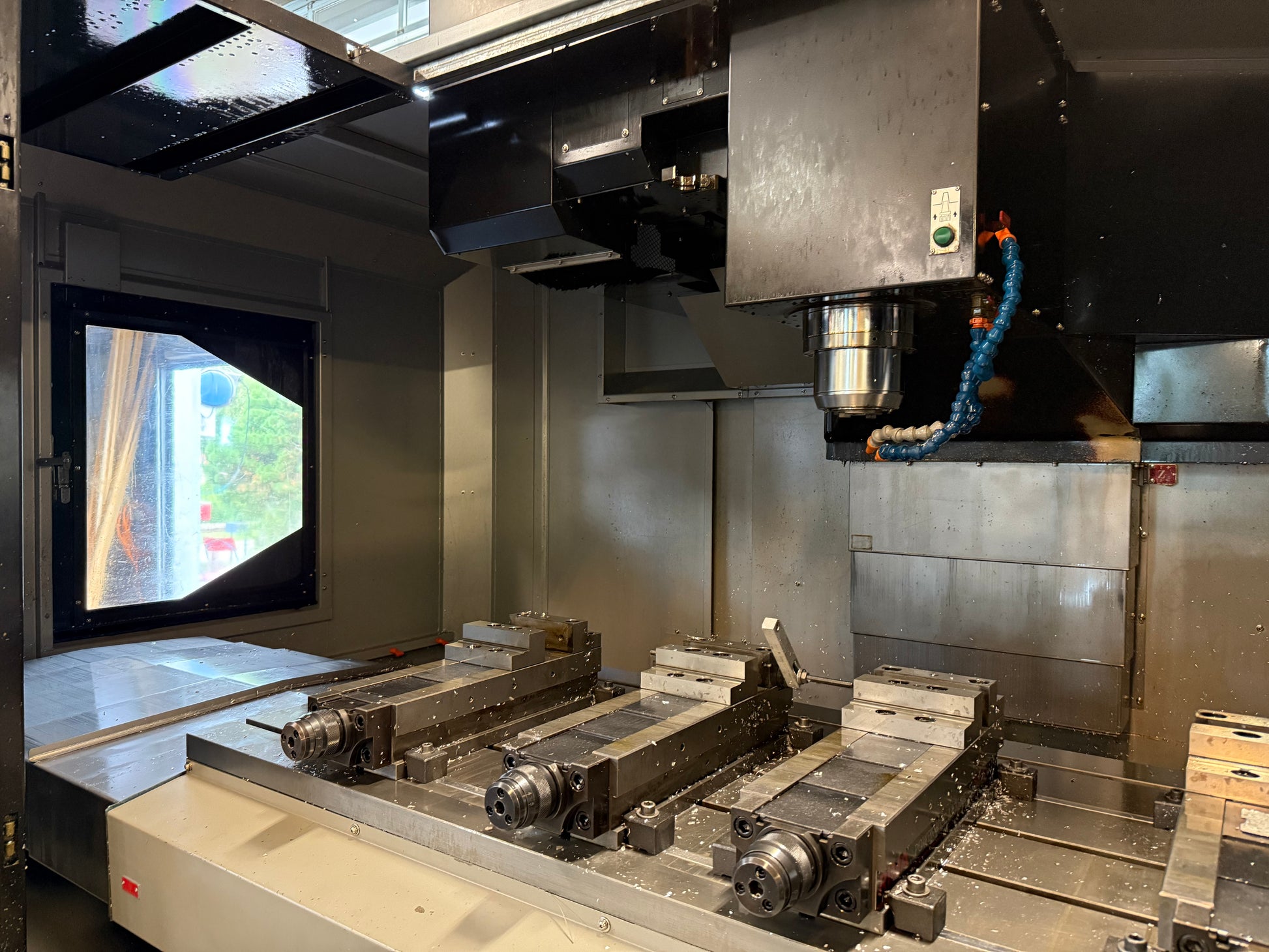

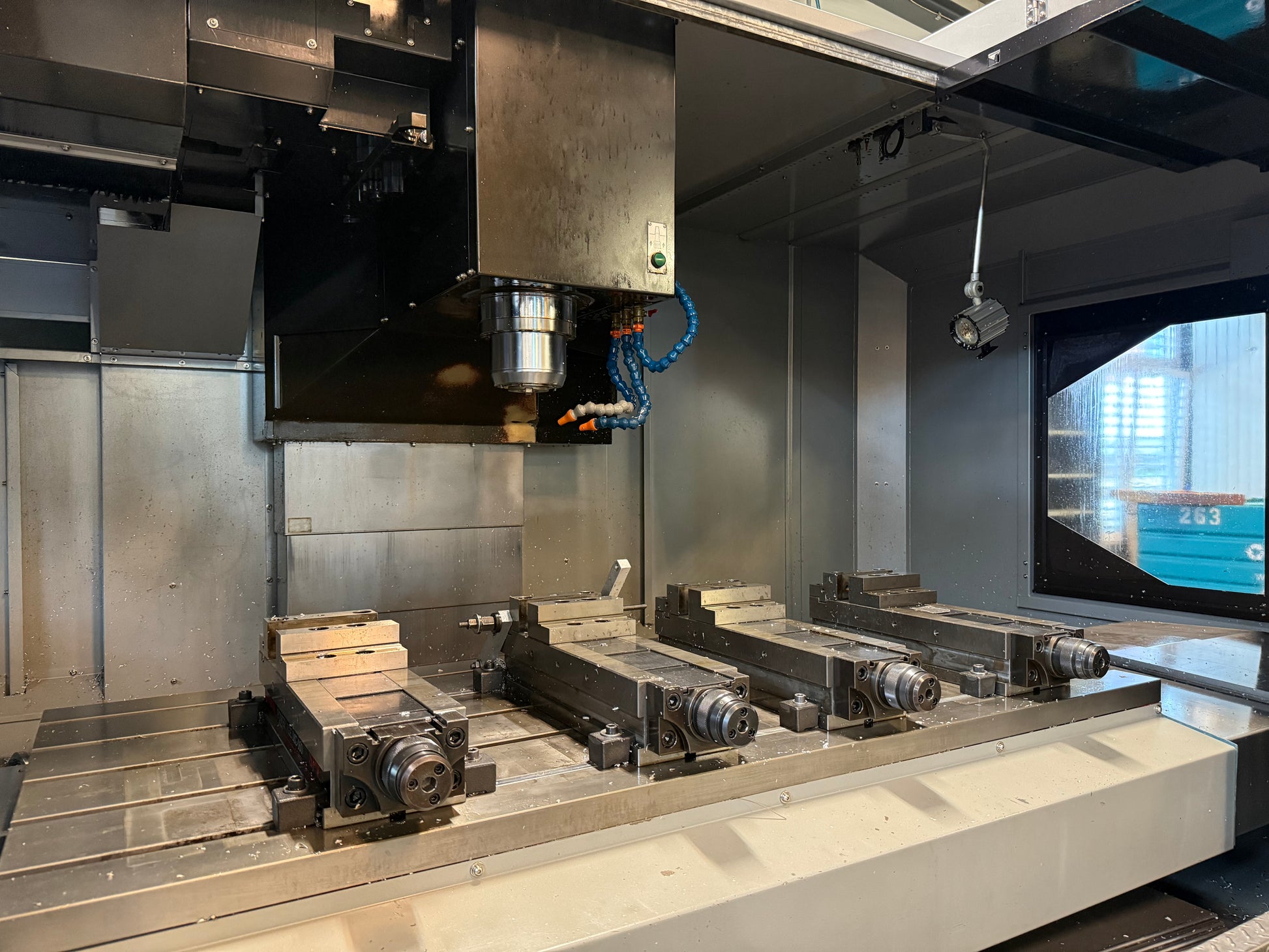

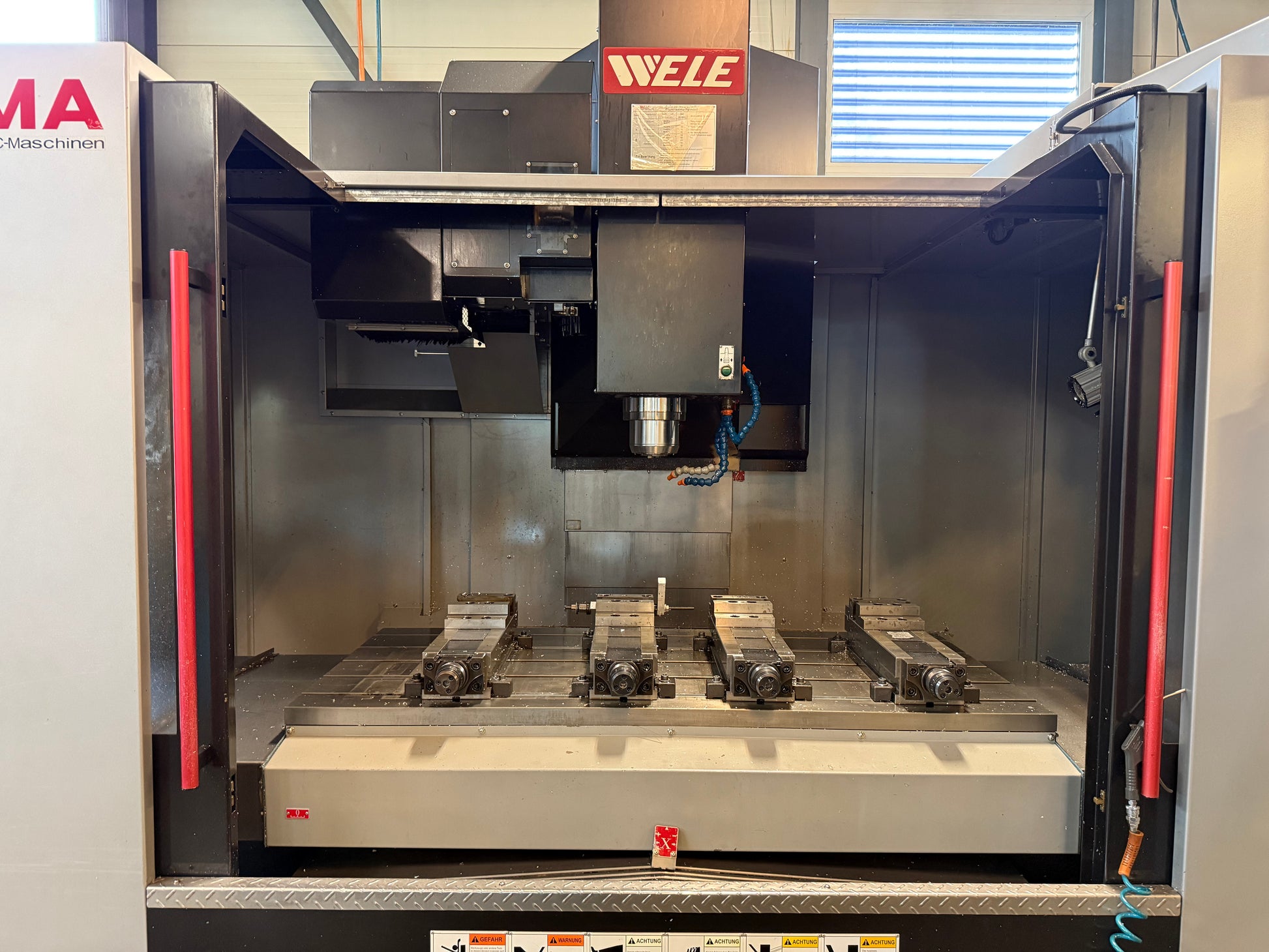

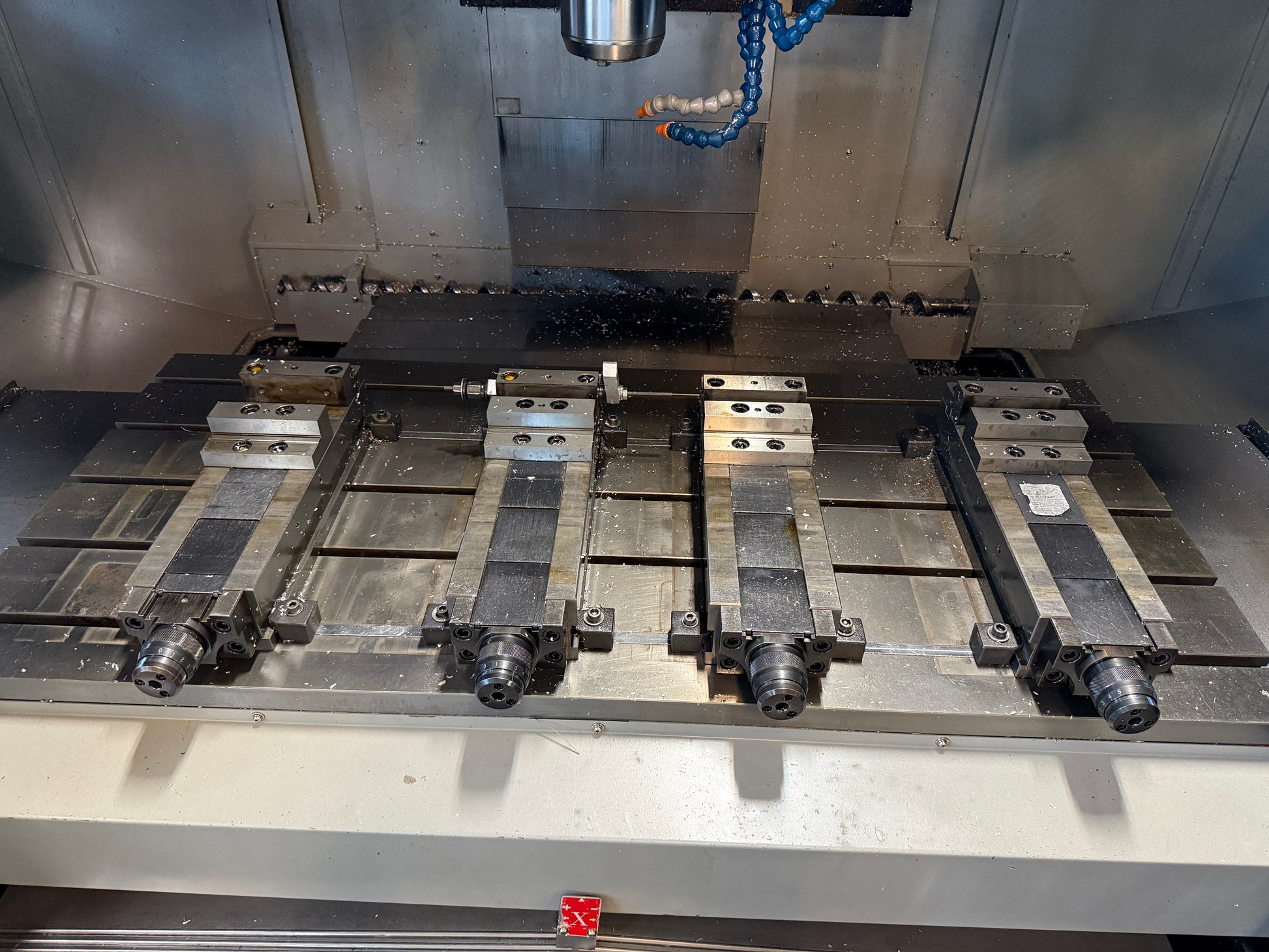

Etau | 4x |
Jeu de porte-outils | |
Dispositif d'arrosage | |
Arrosage par le centre de la broche | |
Evacuateur de copeaux | |
Commande à distance à manivelle électronique | |
Lampe |
