023303 - YANG EAGLE 1000 (SMV-1000)
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

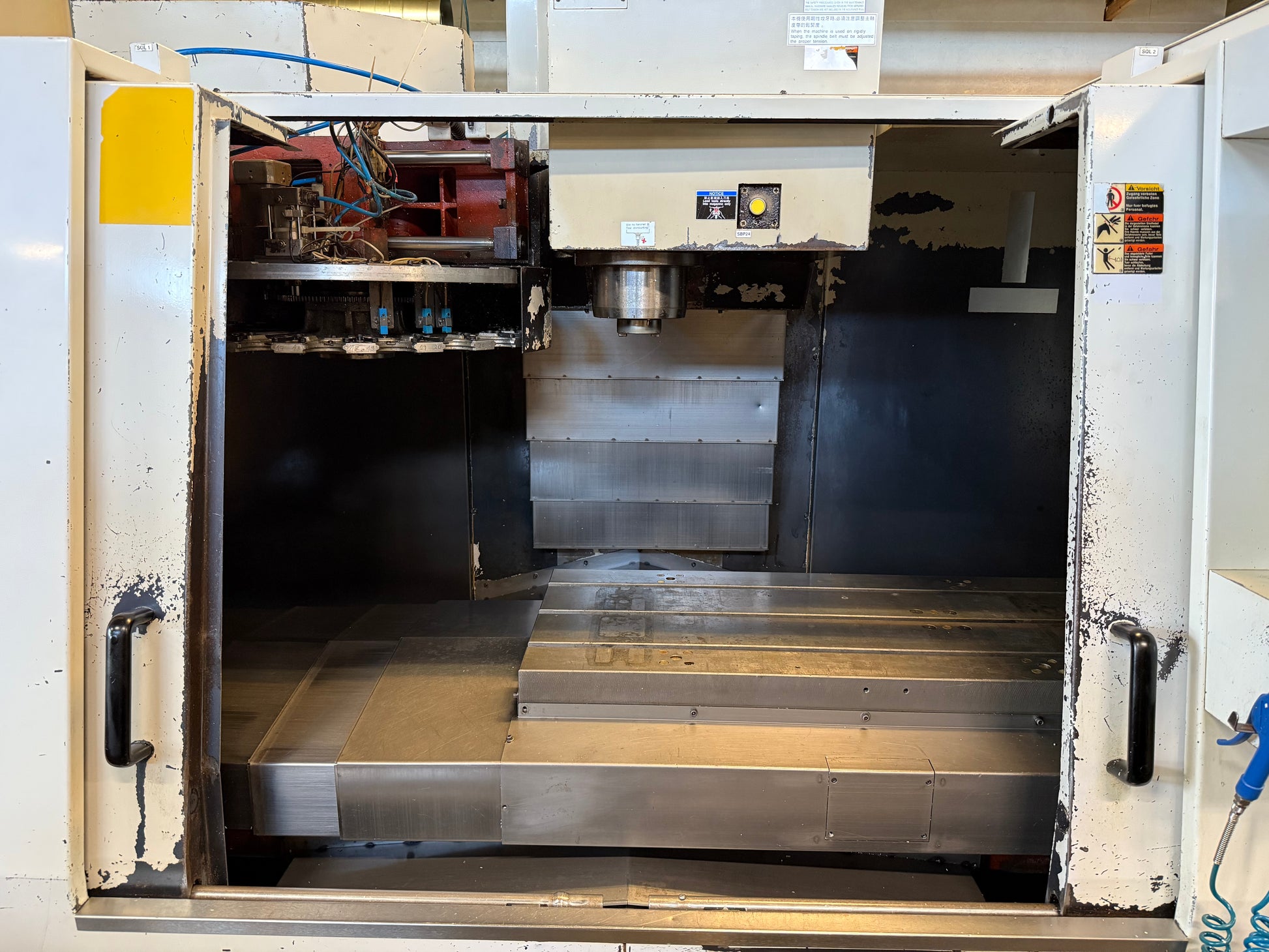

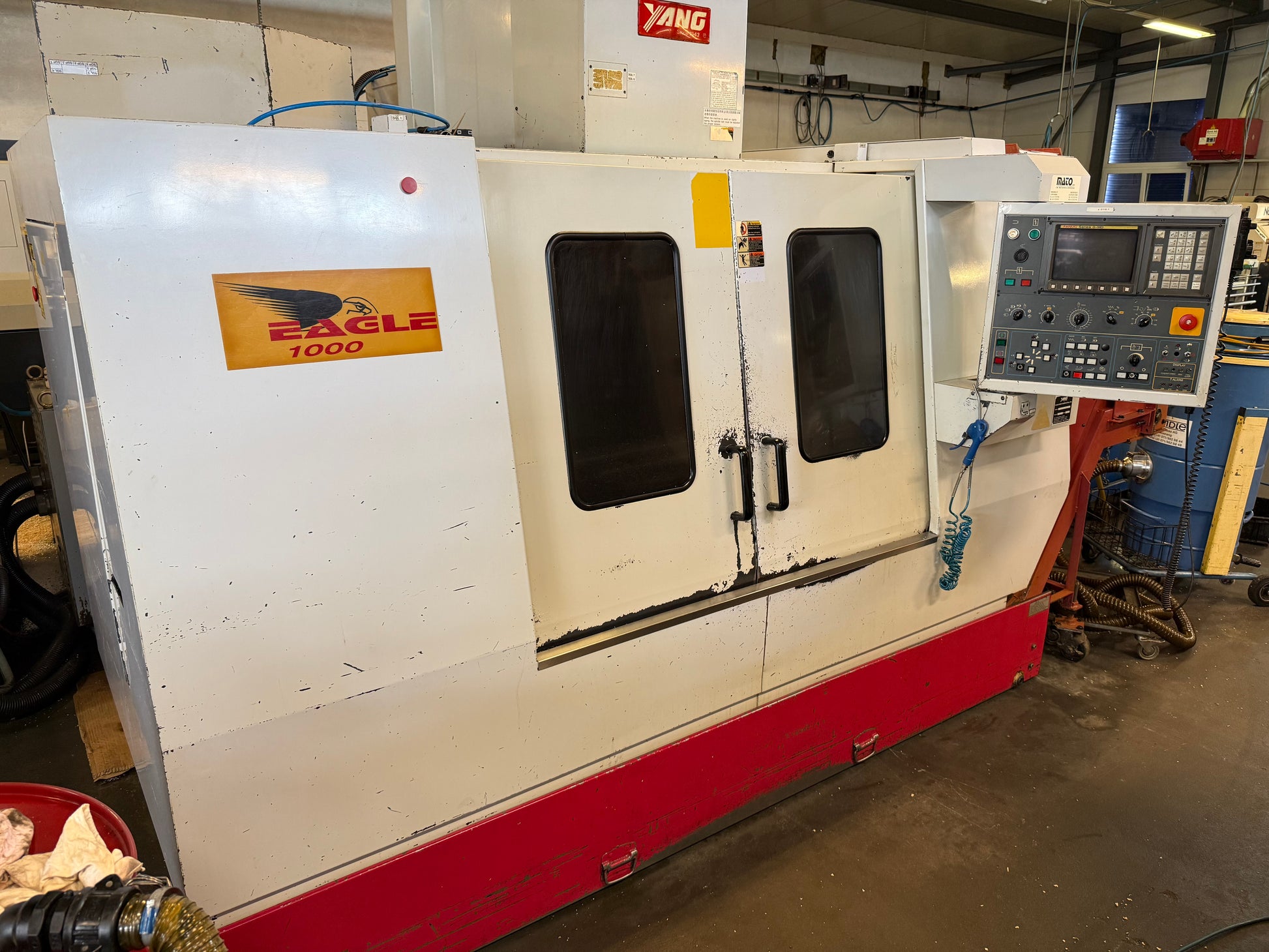

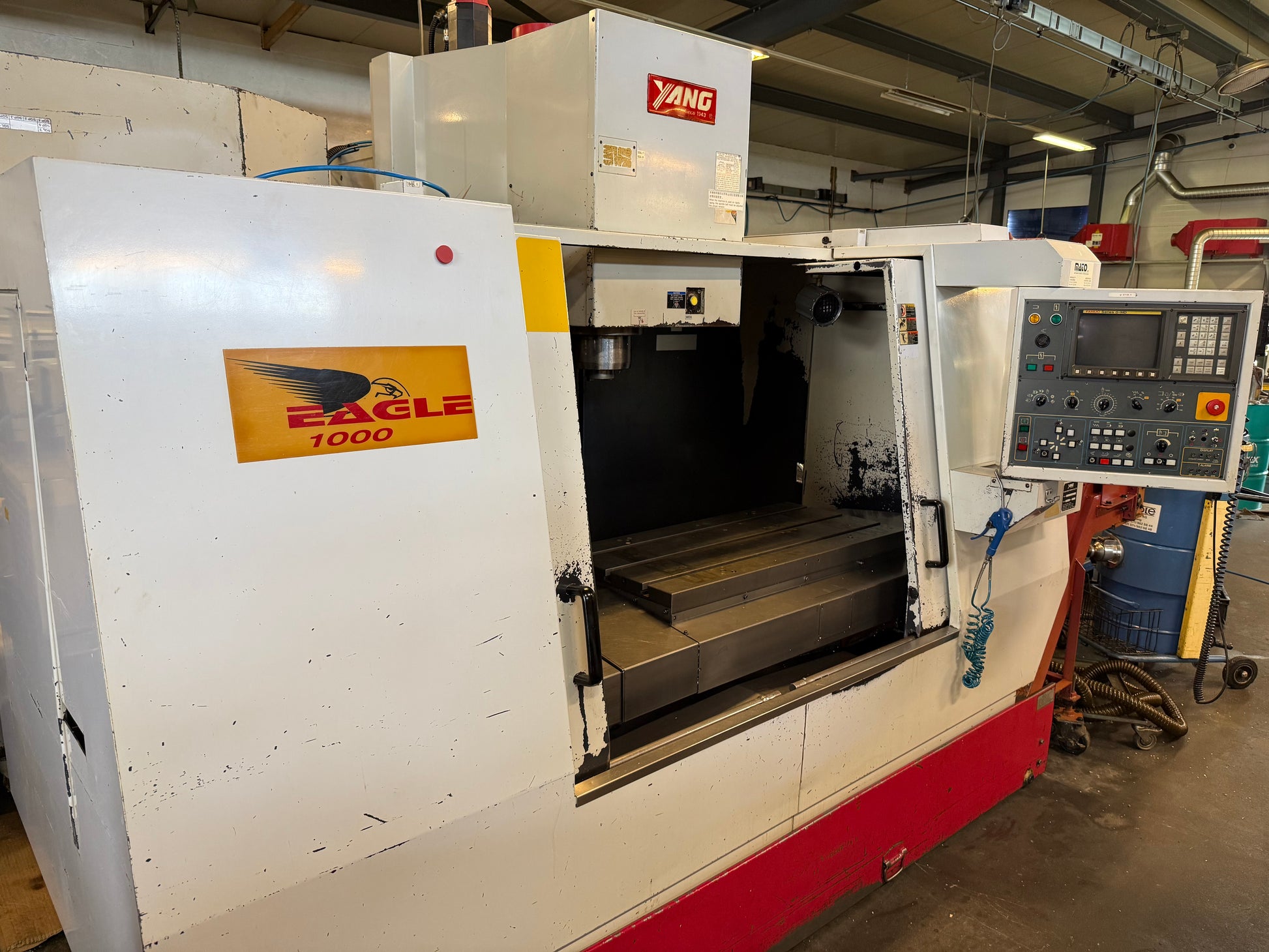

YANG EAGLE 1000 (SMV-1000) est un centre d'usinage vertical pour précision, grande exactitude et fiabilité. 3 axes; table 1070×500 mm; courses X1020 Y510 Z510; charge 350 kg; magasin 20 outils; ISO40; broche 60–6000 t/min, 7,5 kW; 3x400 V; poids 4200 kg; encombrement 2900×2230×2690 mm. Accessoires: porte-outils, arrosage, évacuateur de copeaux. Tolérances serrées; secteurs: automobile, horlogerie, machines-outils, aéronautique, médical.
| Nombre d'axes total | 3 |

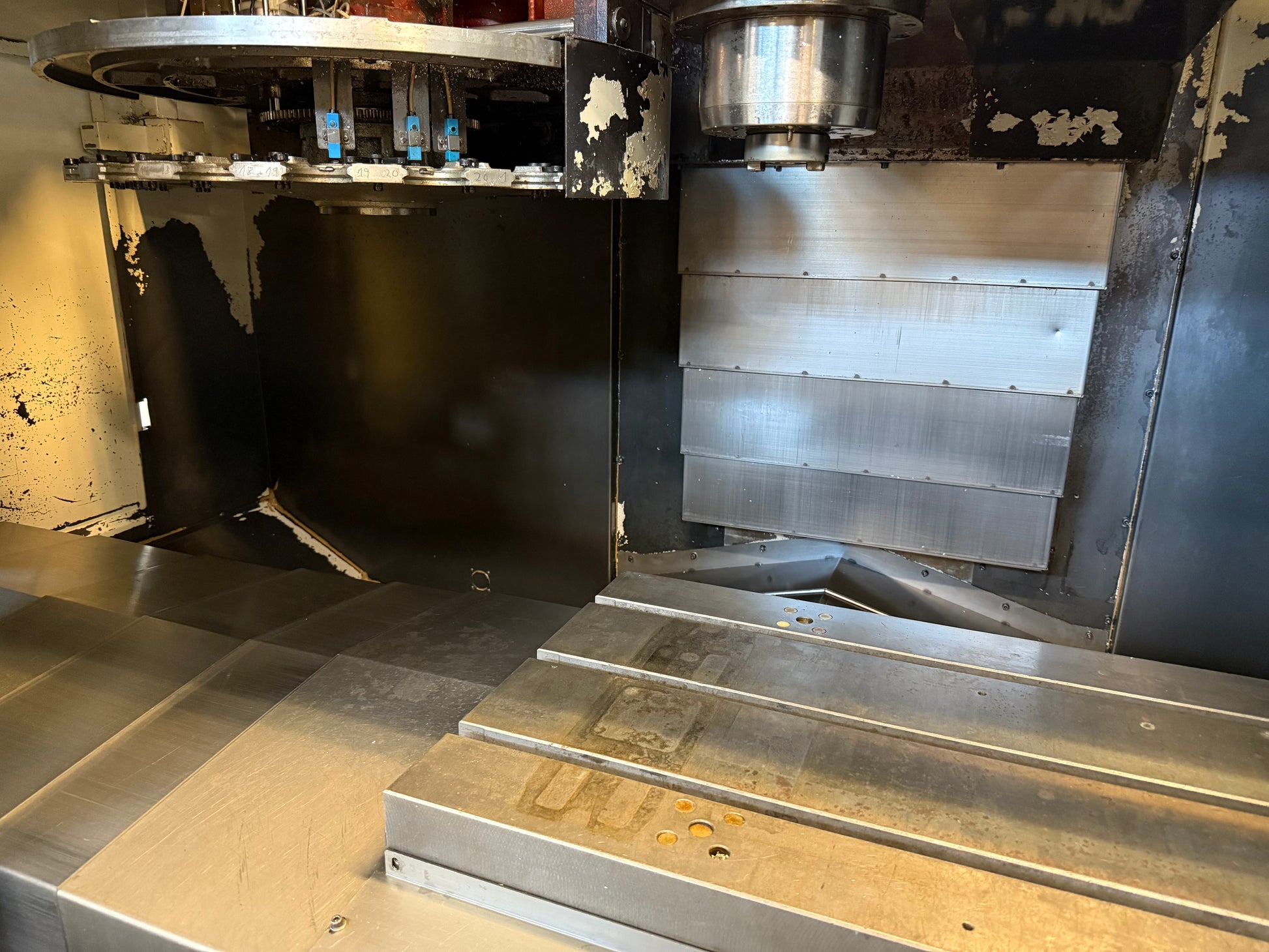

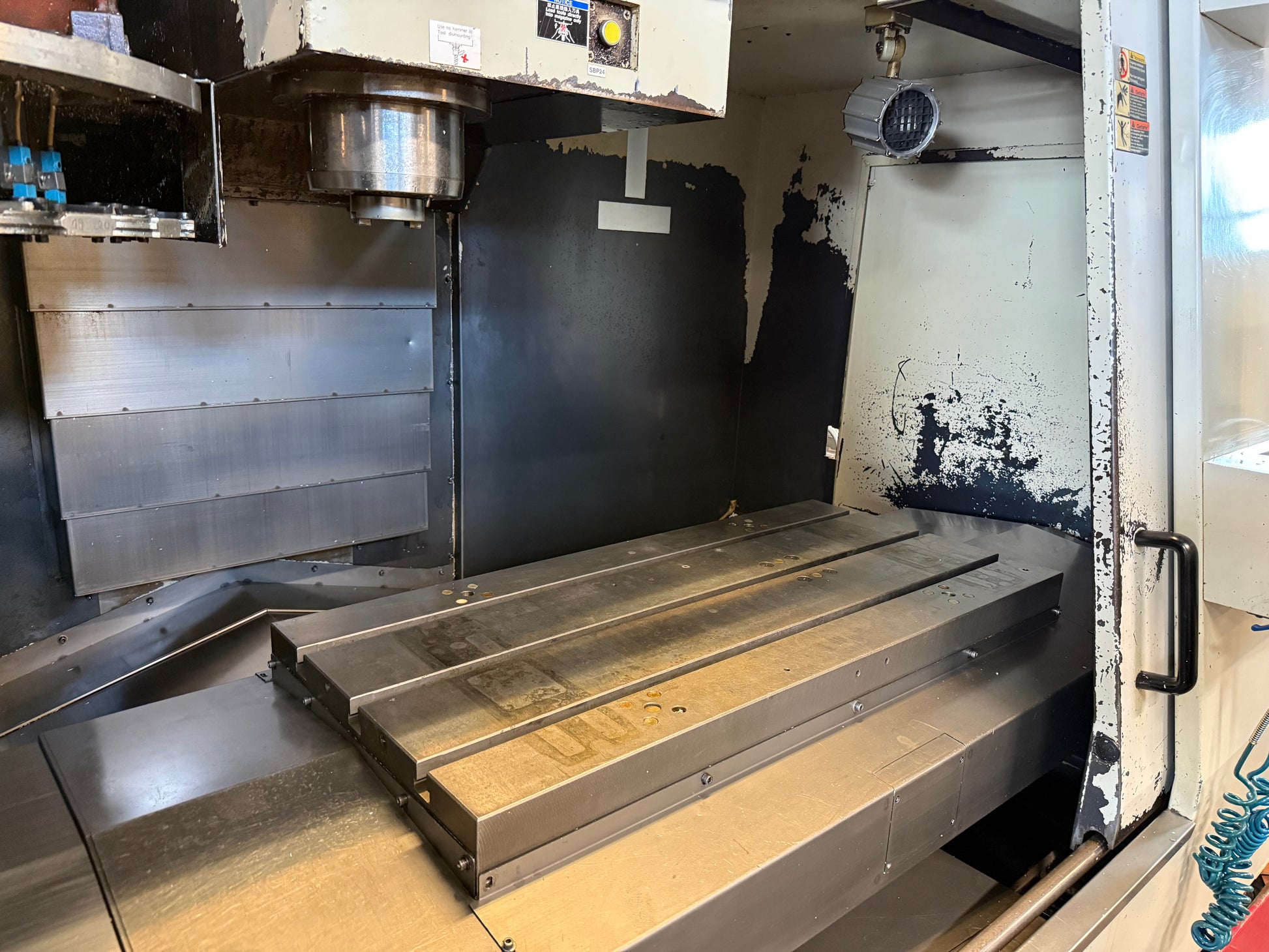

| Longueur de la table | 1070 mm |
| Largeur de la table | 500 mm |
| Course longitudinale (axe-X) | 1020 mm |
| Course transversale (Y) | 510 mm |
| Course verticale (axe-Z) | 510 mm |
| Charge admise sur la table max. | 350 kg |
| Magasin nombre de places d'outils | 20 |
| Tête de fraisage: | |
| Cône de broche : ISO | 40 |
| Distance nez de broche et table | 100 - 610 mm |
| Vitesse de la broche: | |
| Variateur (réglage progressif) | |
| de | 60 t/min |
| à | 6000 t/min |
| Branchement 50 Hz 3x | 400 Volt |
| Puissance de la broche | 7.5 kW |
| Poids de la machine env. | 4200 kg |
| Encombrement machine: | |
| Longueur | 2900 mm |
| Largeur | 2230 mm |
| Hauteur | 2690 mm |
| Accessoires divers: | |
| Jeu de porte-outils | |
| Dispositif d'arrosage | |

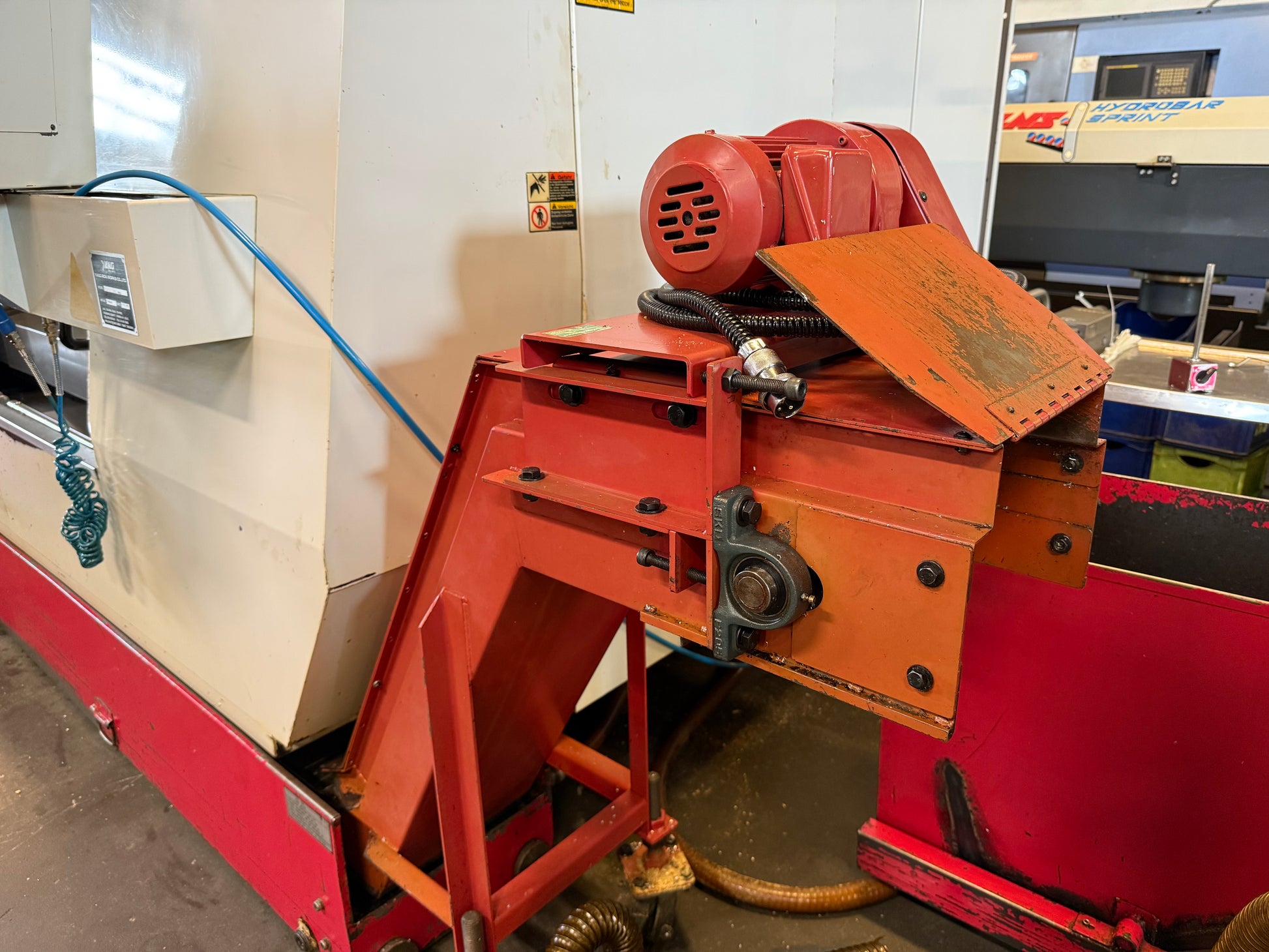

| Evacuateur de copeaux |
