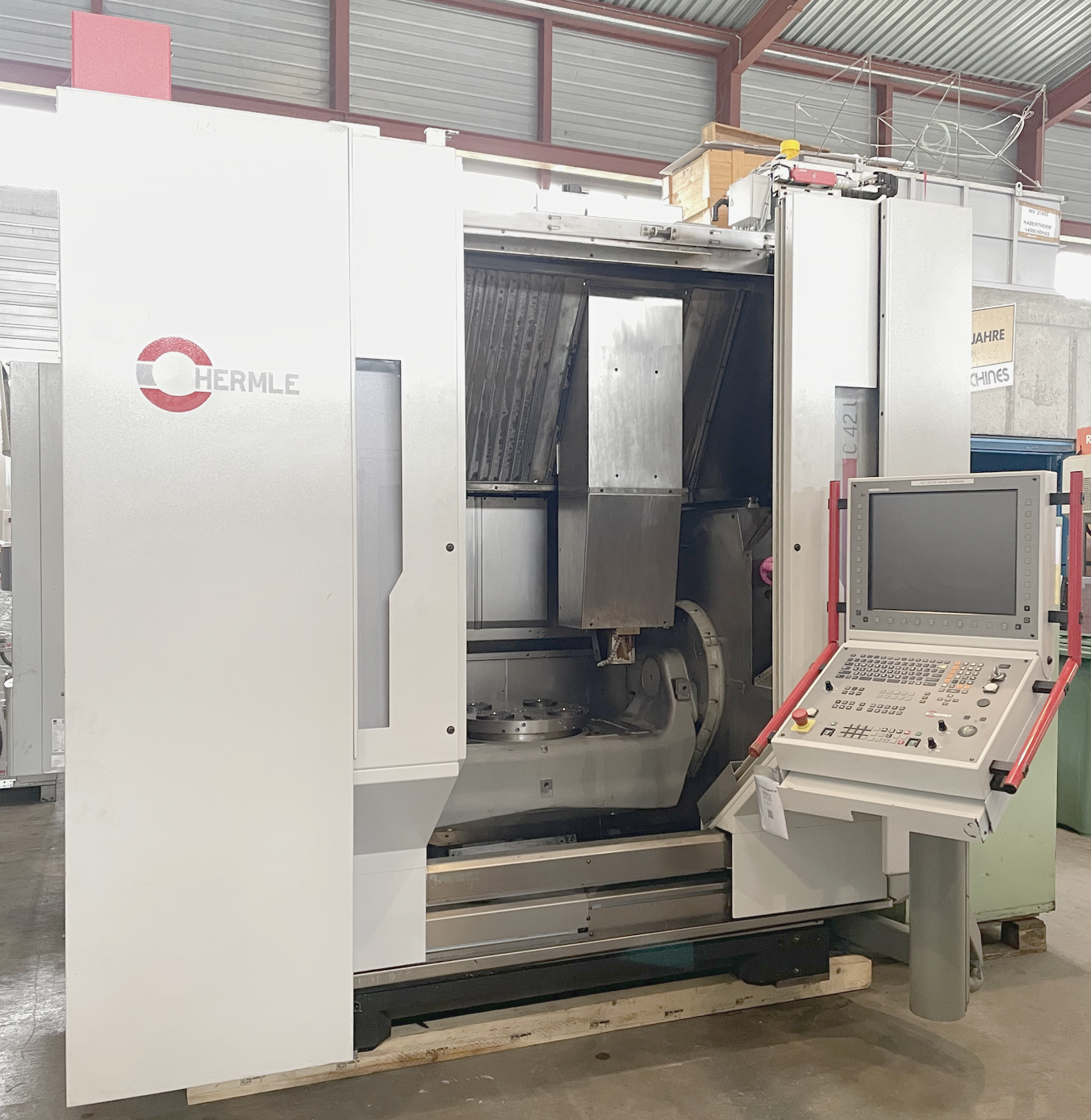

HERMLE C 42 U
Type: C 42 U
Marque: HERMLE
Groupe: Machining center
Sous-groupe: 5-axis machining center

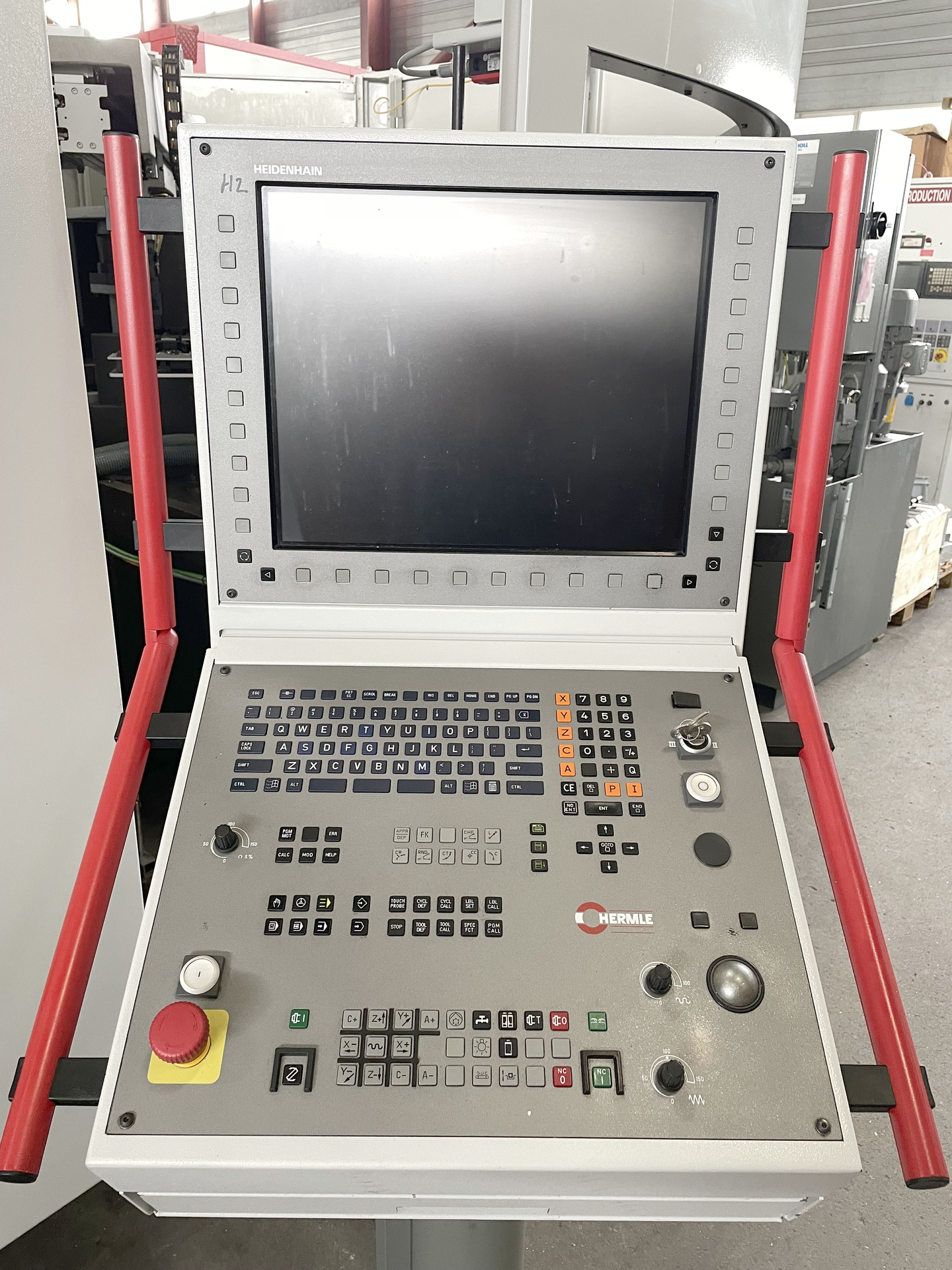

Commande: HEIDENHAIN TNC 530
Année: 2014
Stock: 023301
HERMLE C 42 U est un Centre d'usinage 5 axes conçu pour garantir précision, grande exactitude et fiabilité. Capacités: table Ø440 mm, 5 rainures en T 14H7, charge max 450 kg; courses X800 × Y800 × Z550 mm, pivot A ±130°, vitesse table 30 t/min; Principales caractéristiques: broche HSK‑A63 0–18.000 tr/min, puissance 42 kW, couple 148 Nm, avances rapides 45/45/40 m/min, alimentation 3x400 V 50 Hz, air 6 bar, puissance installée 37 kVA, poids ~13.500 kg, encombrement 5000×2450×3200 mm; accessoires: changeur 42 positions, magasin additionnel 160 positions, arrosage par broche 80 bar, interfaces RS232/Ethernet/USB, climatisation armoire; destiné aux tolérances serrées en automobile, aérospatial, médical, horlogerie, fabrication d'outils
| Nombre d'axes total | 5 |

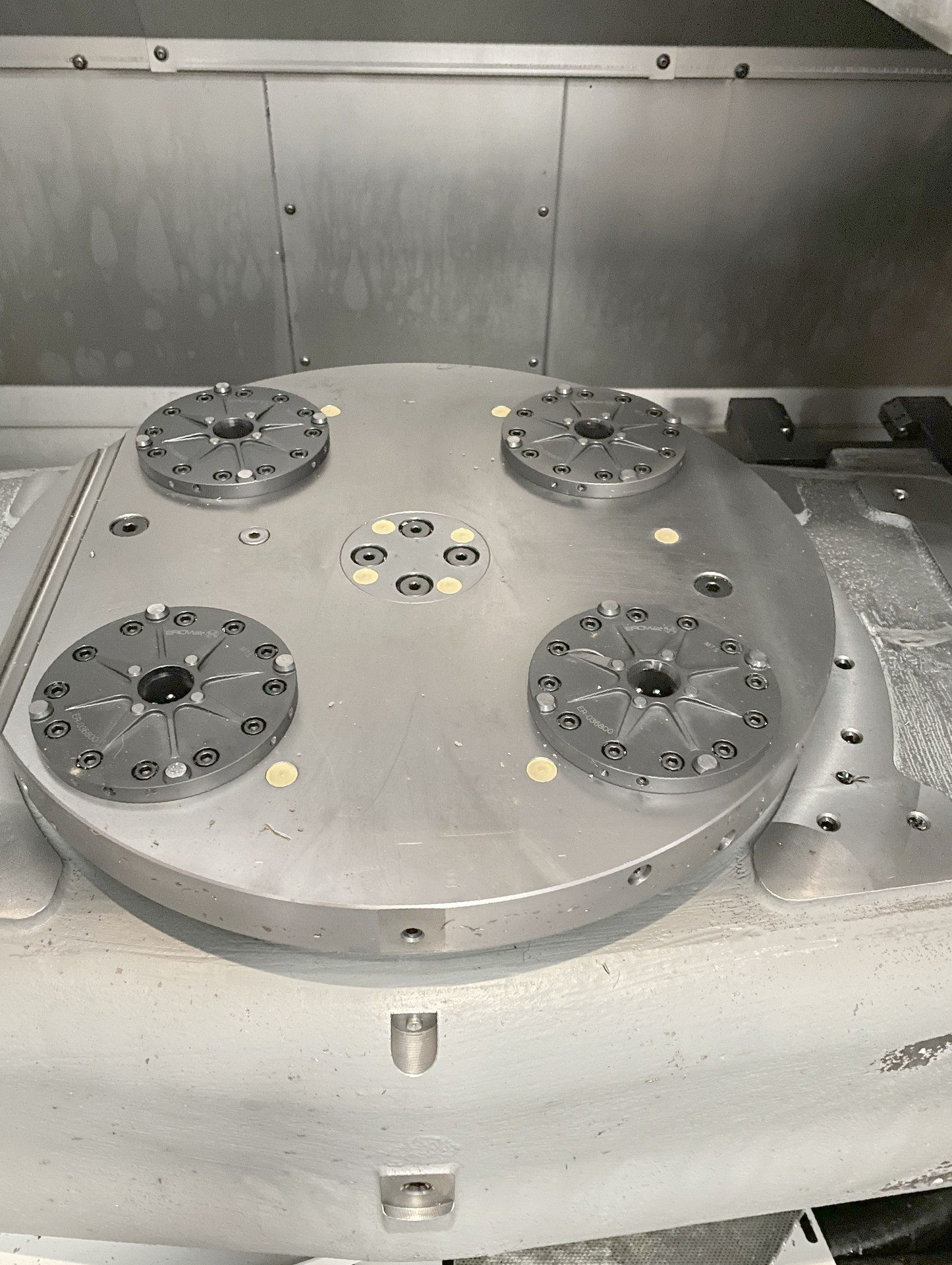

| Longueur de la table | 400 mm |
| Largeur de la table | 400 mm |
| Nombre rainures en T | 5 |
| Largeur rainures en T | 14H7 mm |
| Charge admise sur la table max. | 450 kg |
| Course longitudinale (axe-X) | 800 mm |
| Course transversale (Y) | 800 mm |
| Course verticale (axe-Z) | 550 mm |

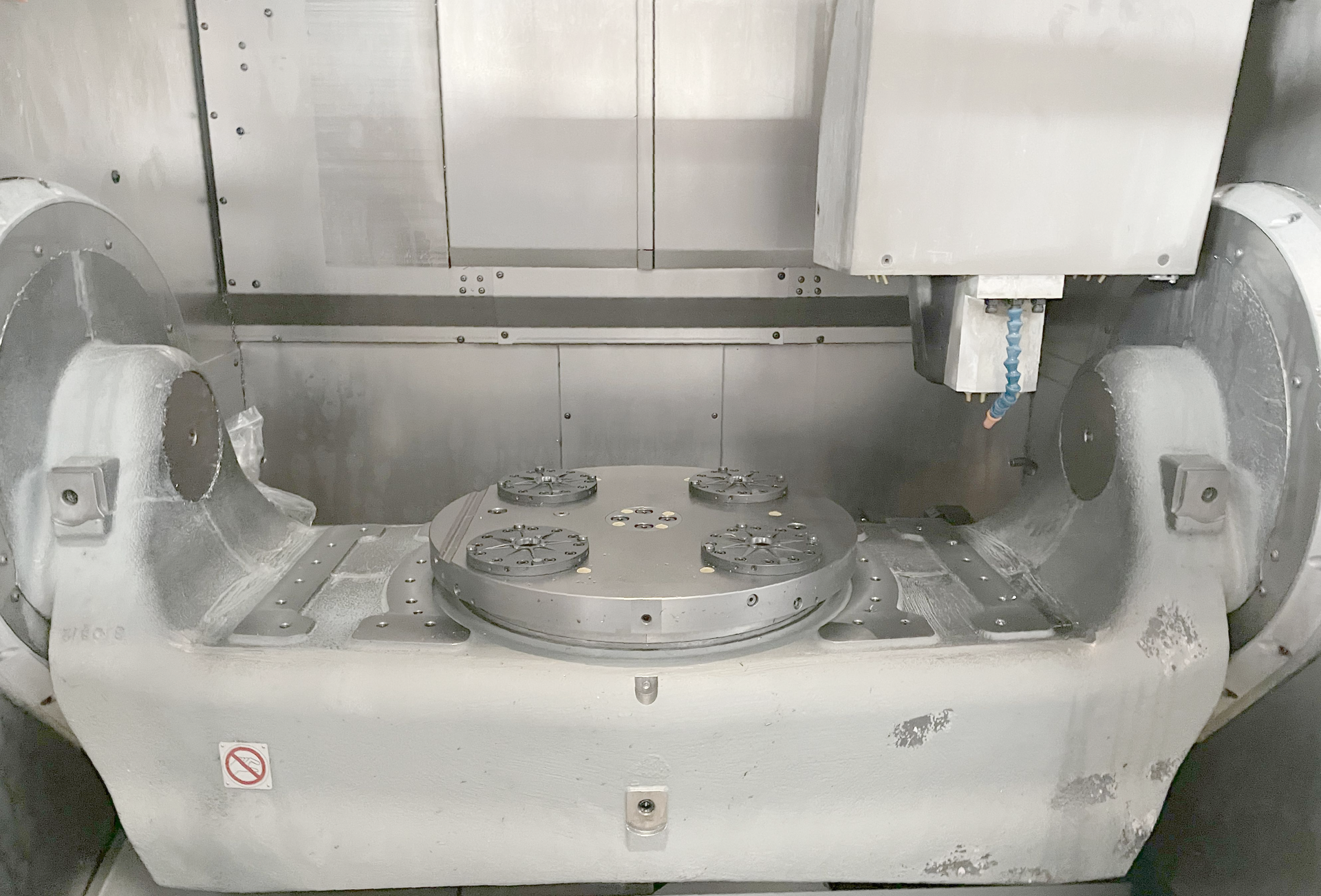

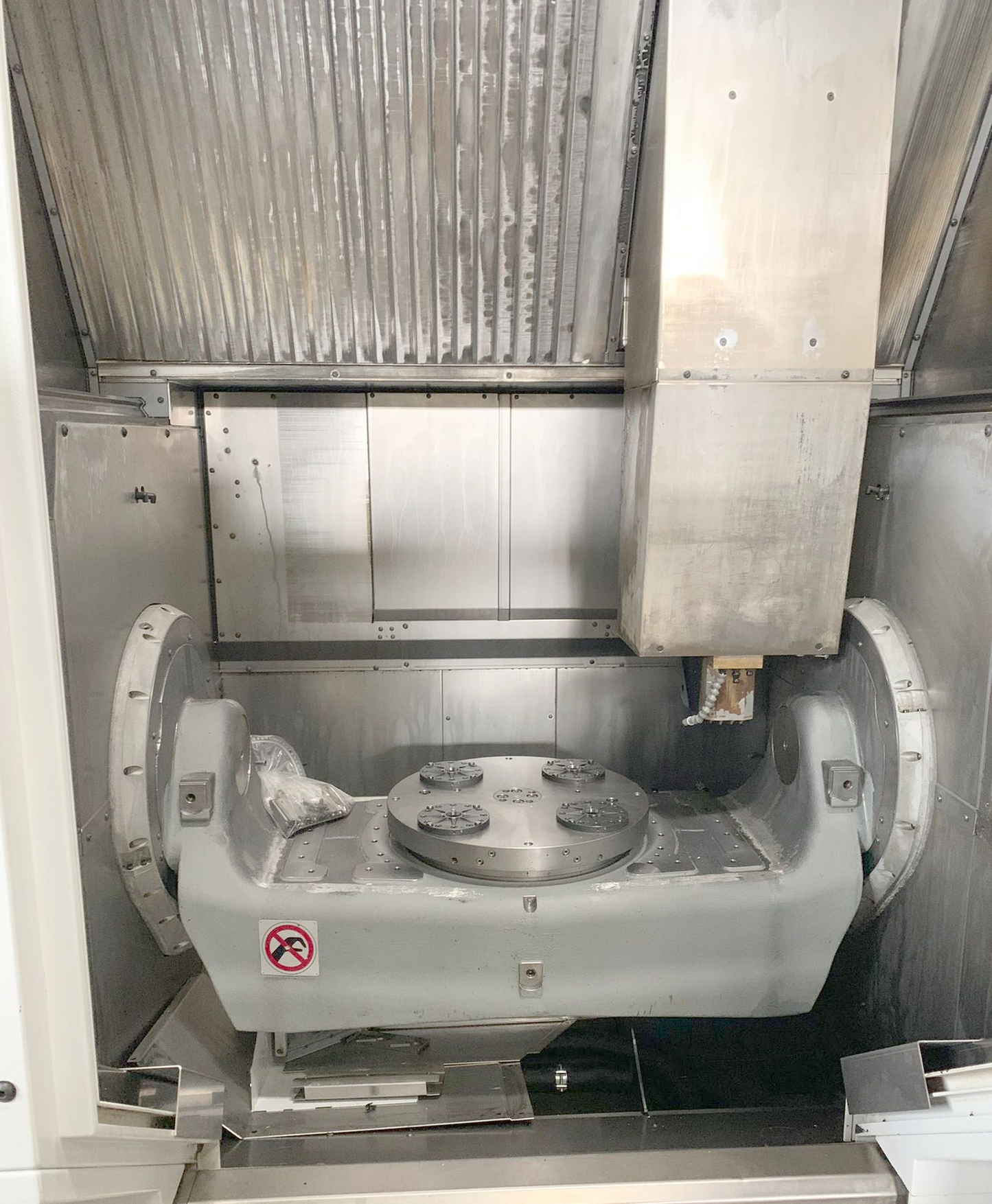

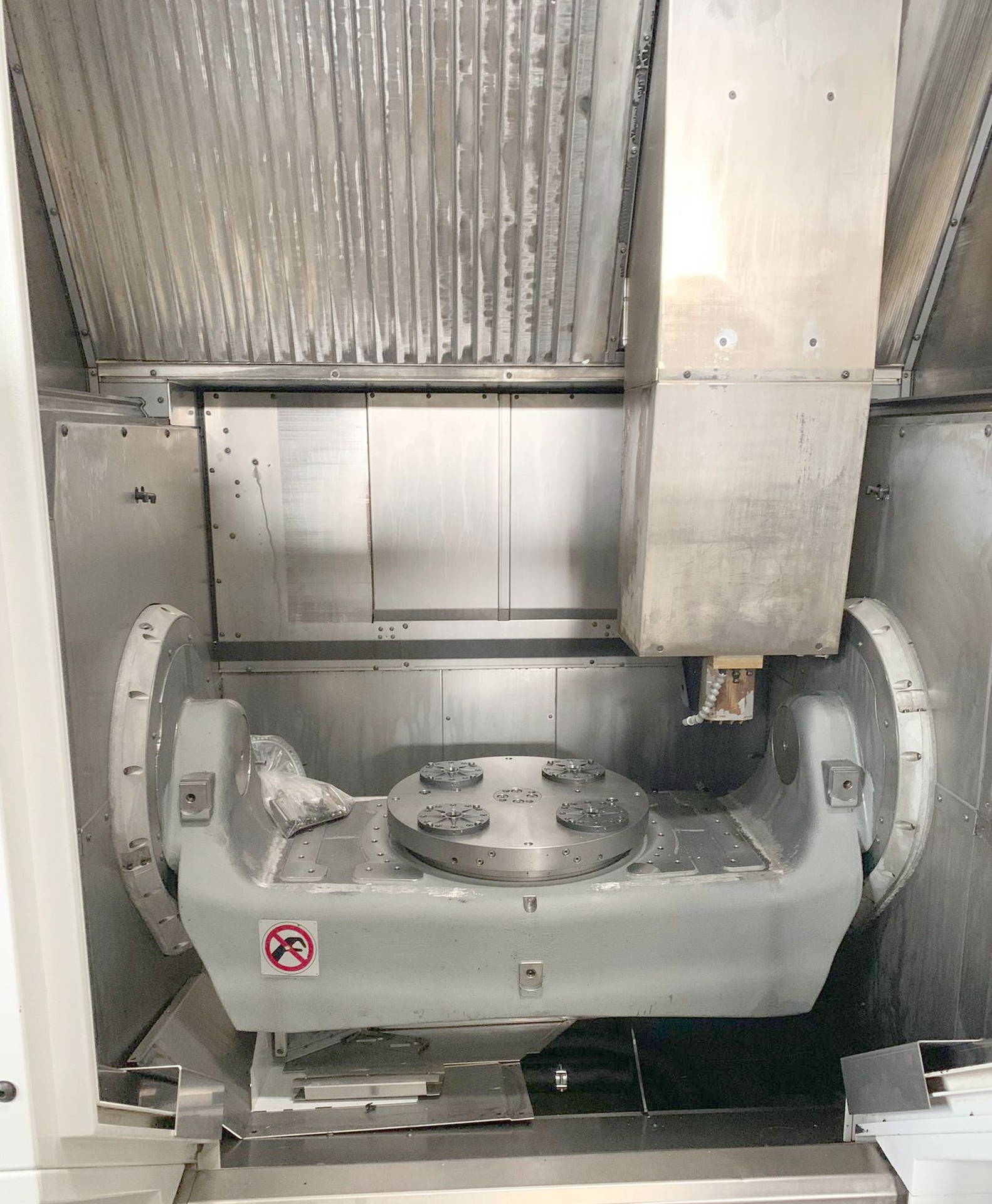

| Angle pivotant (axe-a) | +/- 130 ° |
| Tours de la table | 30 t/min |

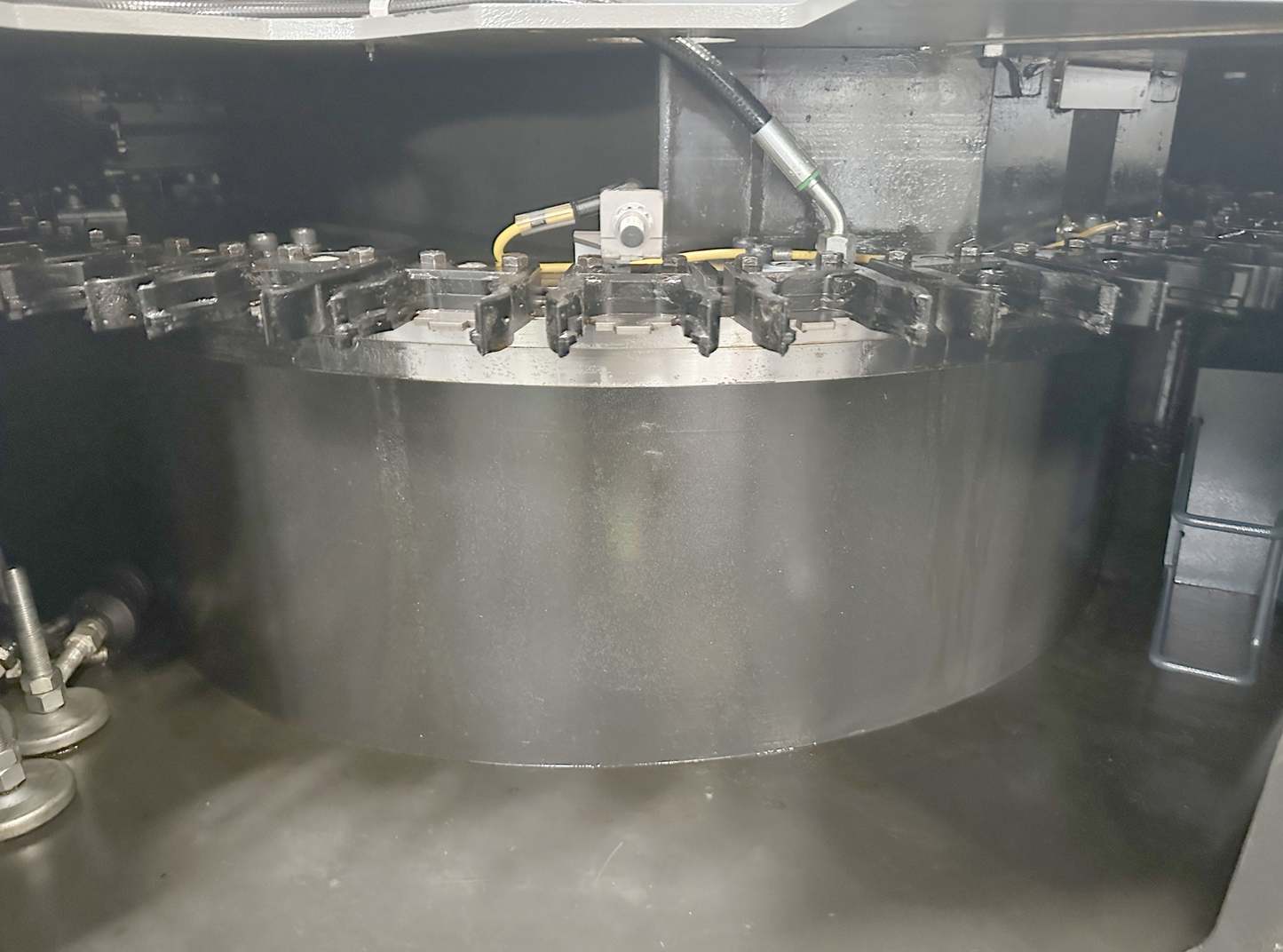

| Changeur d'outils: | 42 |

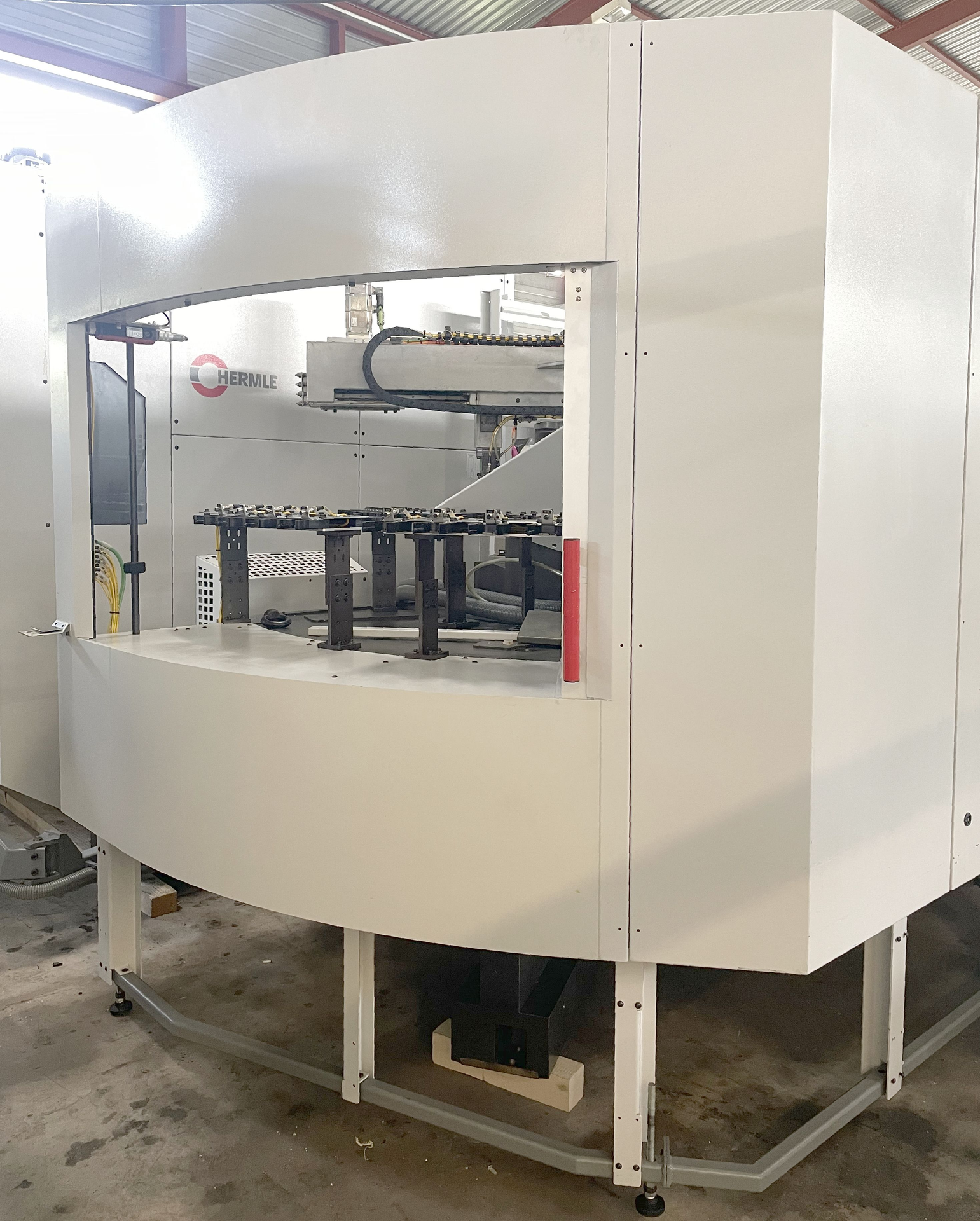

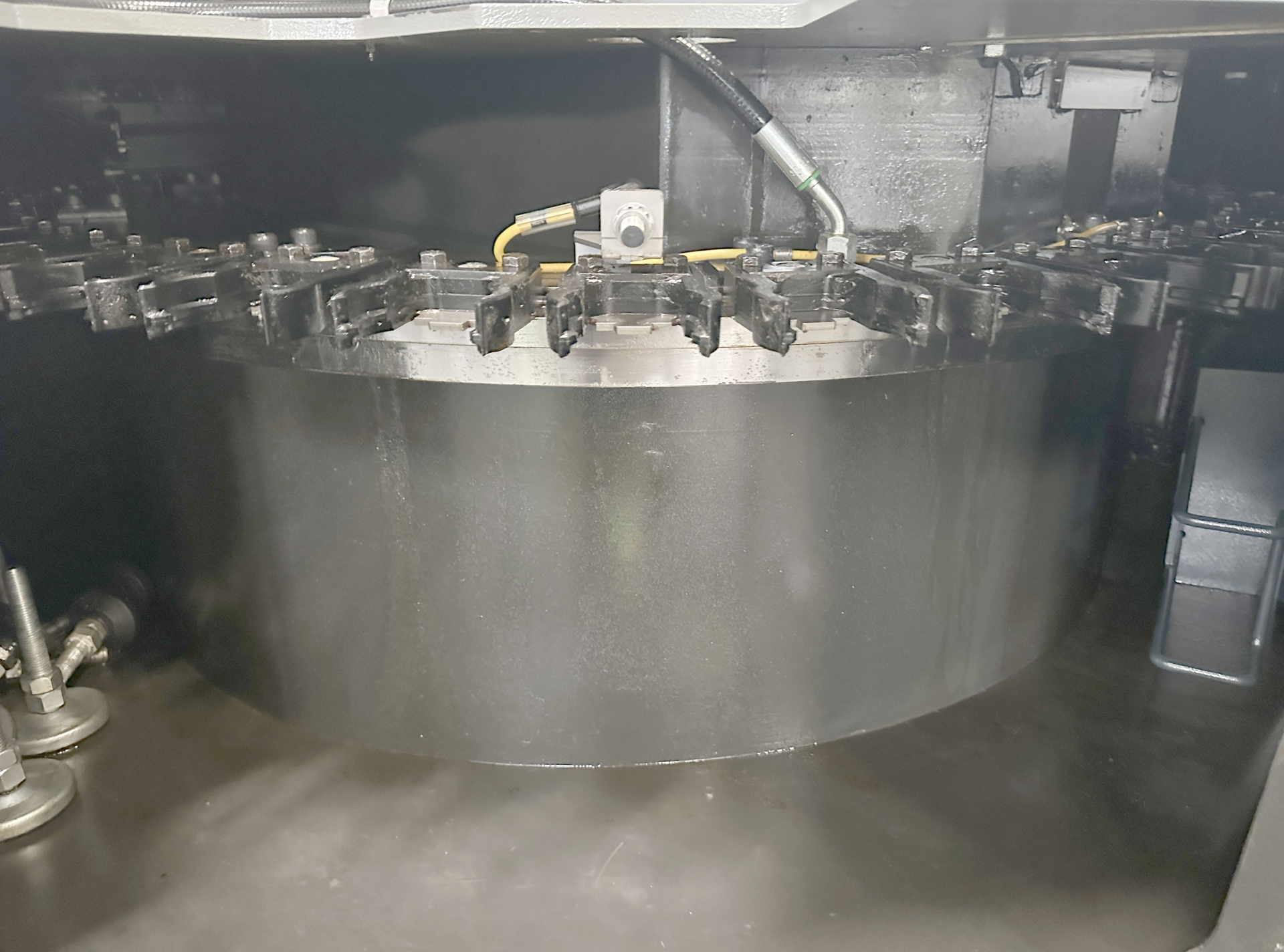

| Magasin d'outils supplémentaire | |
| Nombre de positions | 160 |
| Cône de broche : HSK-A | 63 |
| Vitesse de la broche: | |
| de | 0 t/min |
| à | 18000 t/min |
| Vitesse rapide longitudinale | 45 m/min |
| Vitesse rapide transversale | 45 m/min |
| Vitesse rapide verticale | 40 m/min |
| Branchement à l'air comprimé | 6 bar |
| Branchement 50 Hz 3x | 400 Volt |
| Puissance de la broche | 42 kW |
| Couple maximum | 148 Nm |
| Puissance totale installée | 37 kVA |
| Poids de la machine env. | 13500 kg |
| Encombrement machine: | |
| Longueur | 5000 mm |
| Largeur | 2450 mm |
| Hauteur | 3200 mm |
| Accessoires divers: | |

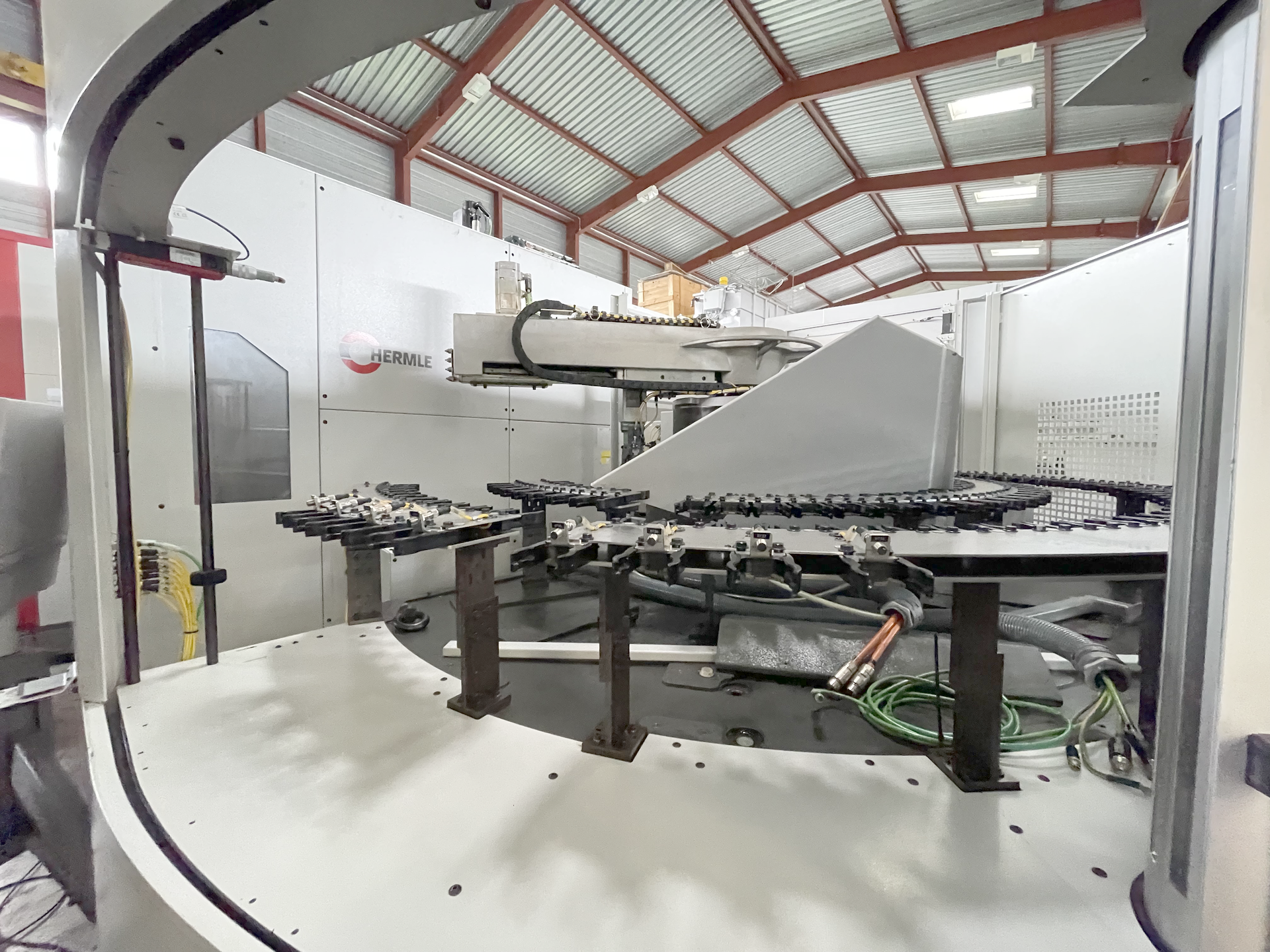

| Magasin d'outils supplémentaire | |
| Nombre de places d'outils | 160 |

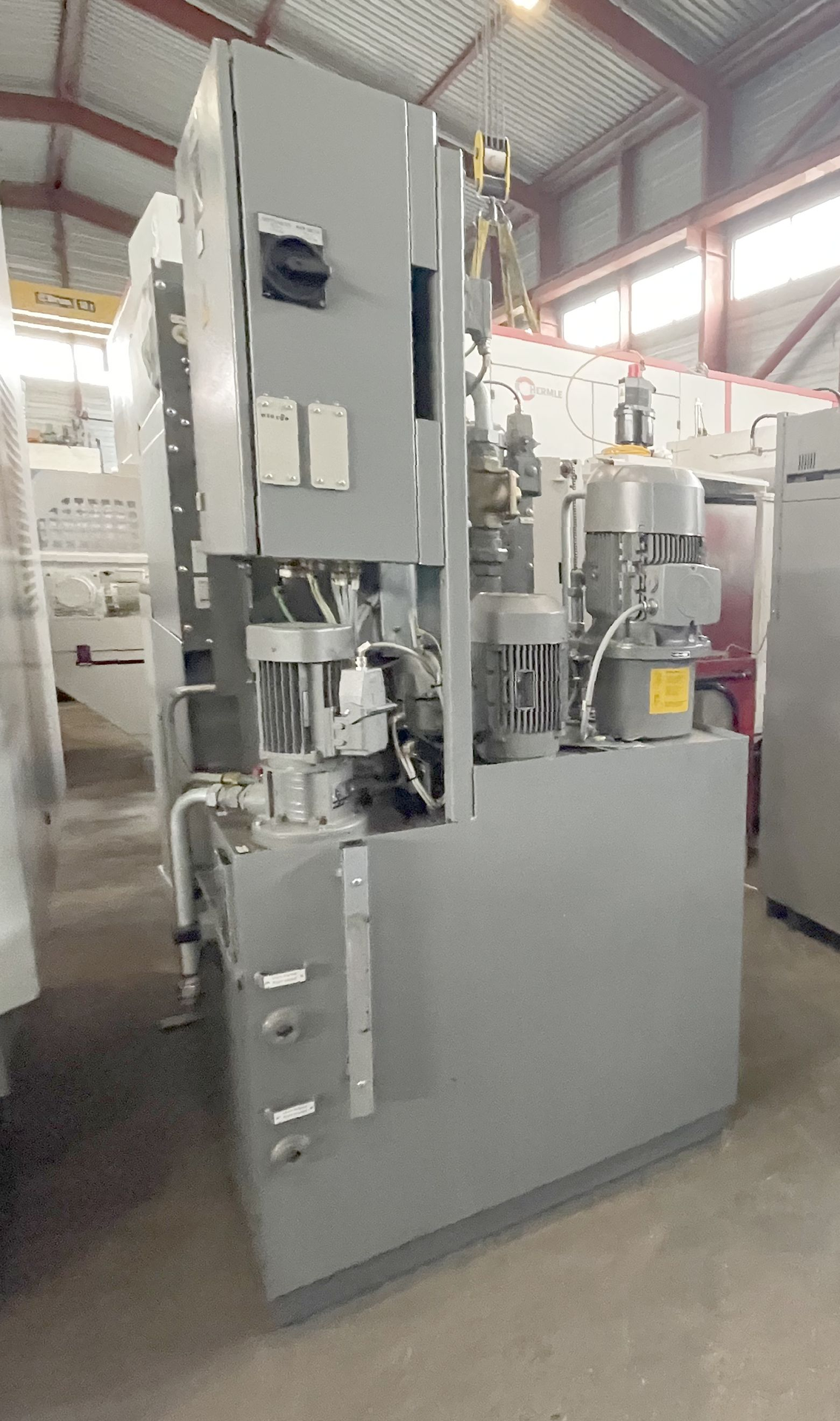

| Arrosage par le centre de la broche | 80 bar |
| Soufflage de la broche de fraisage | |
| Fenêtre de visualisation tournant | |
| Interface port sérielle RS 232 | |
| Interface Ethernet | |
| Interface USB | |

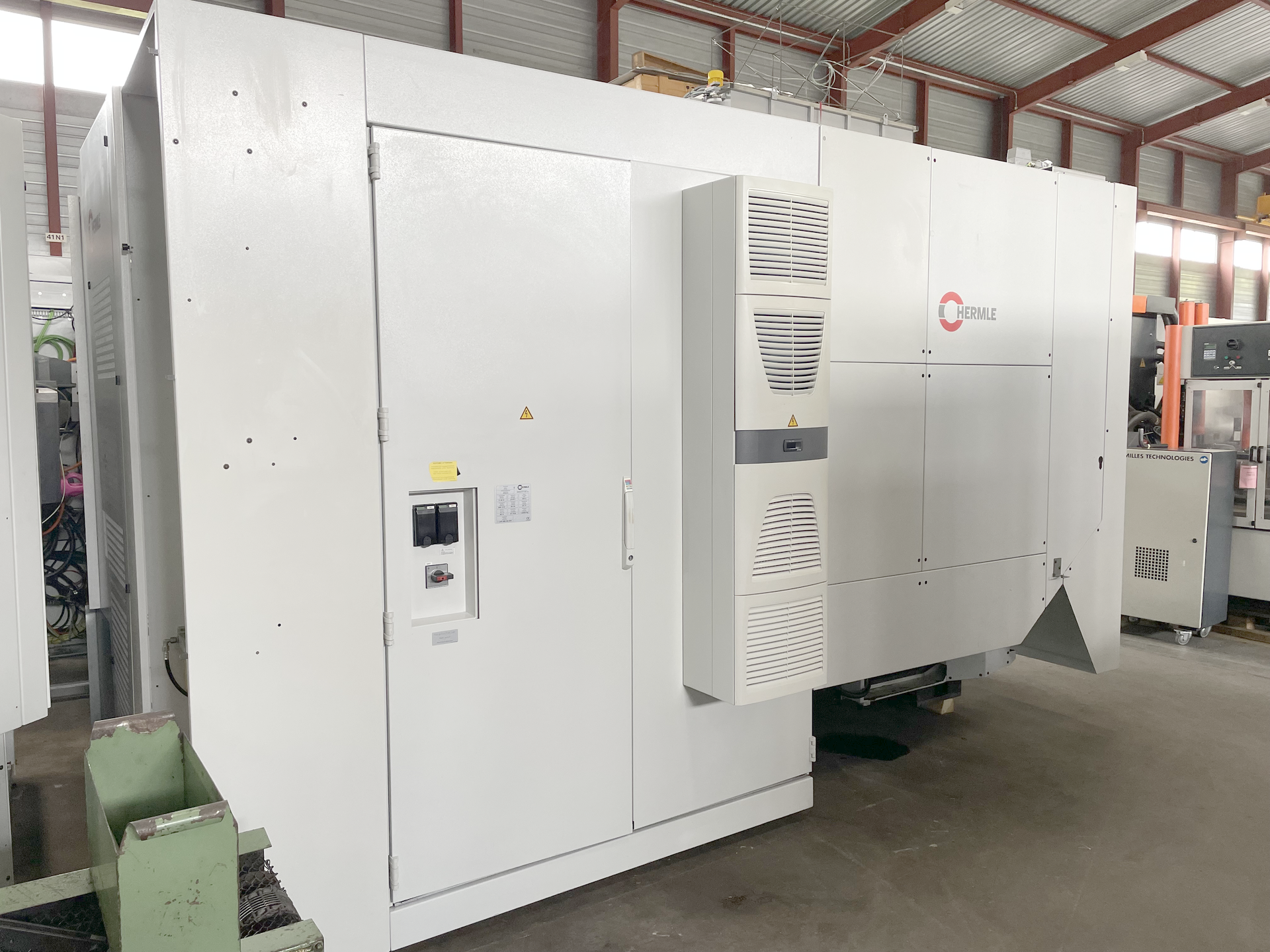

| Climatiseur armoire de commande |
