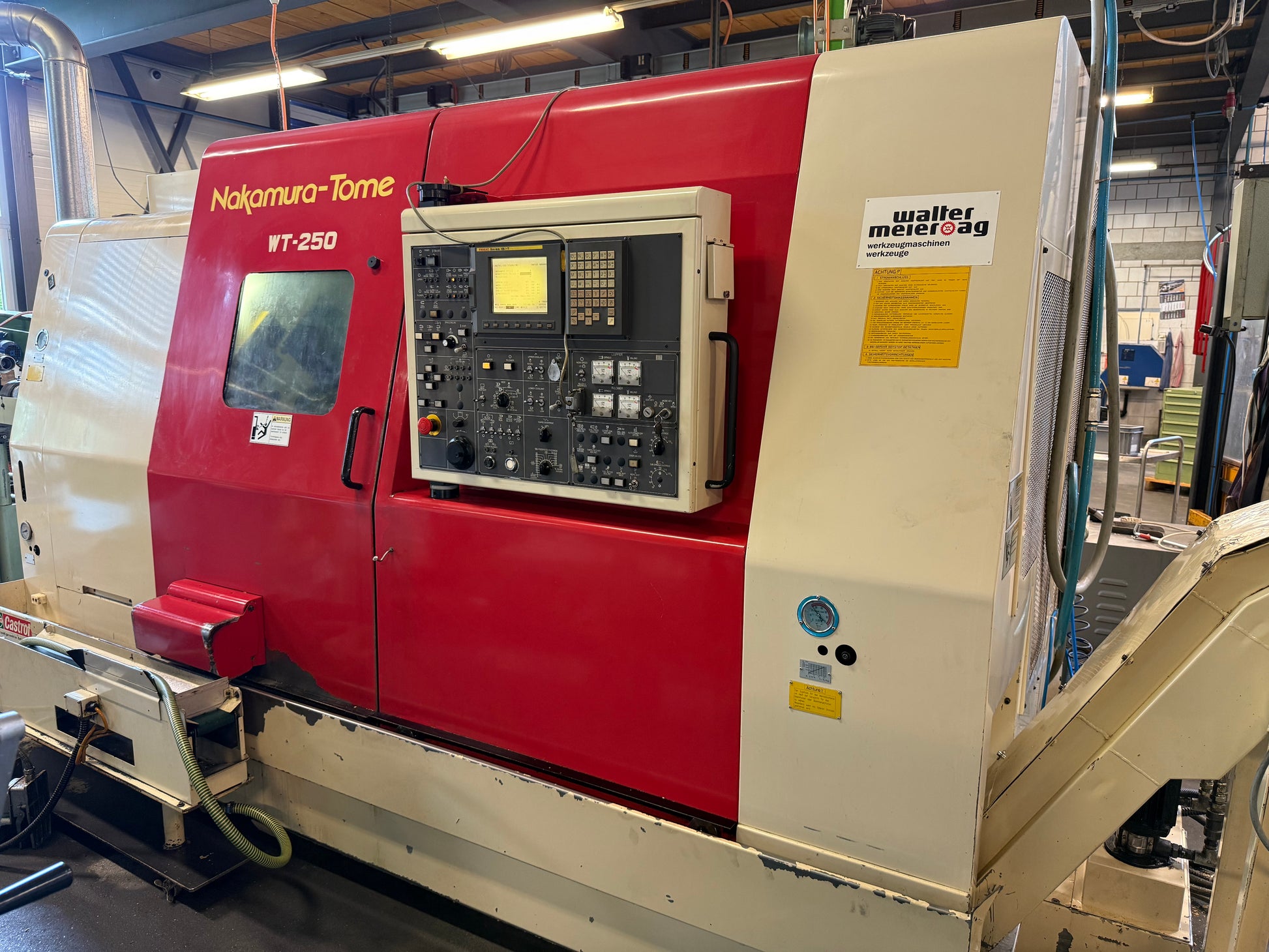

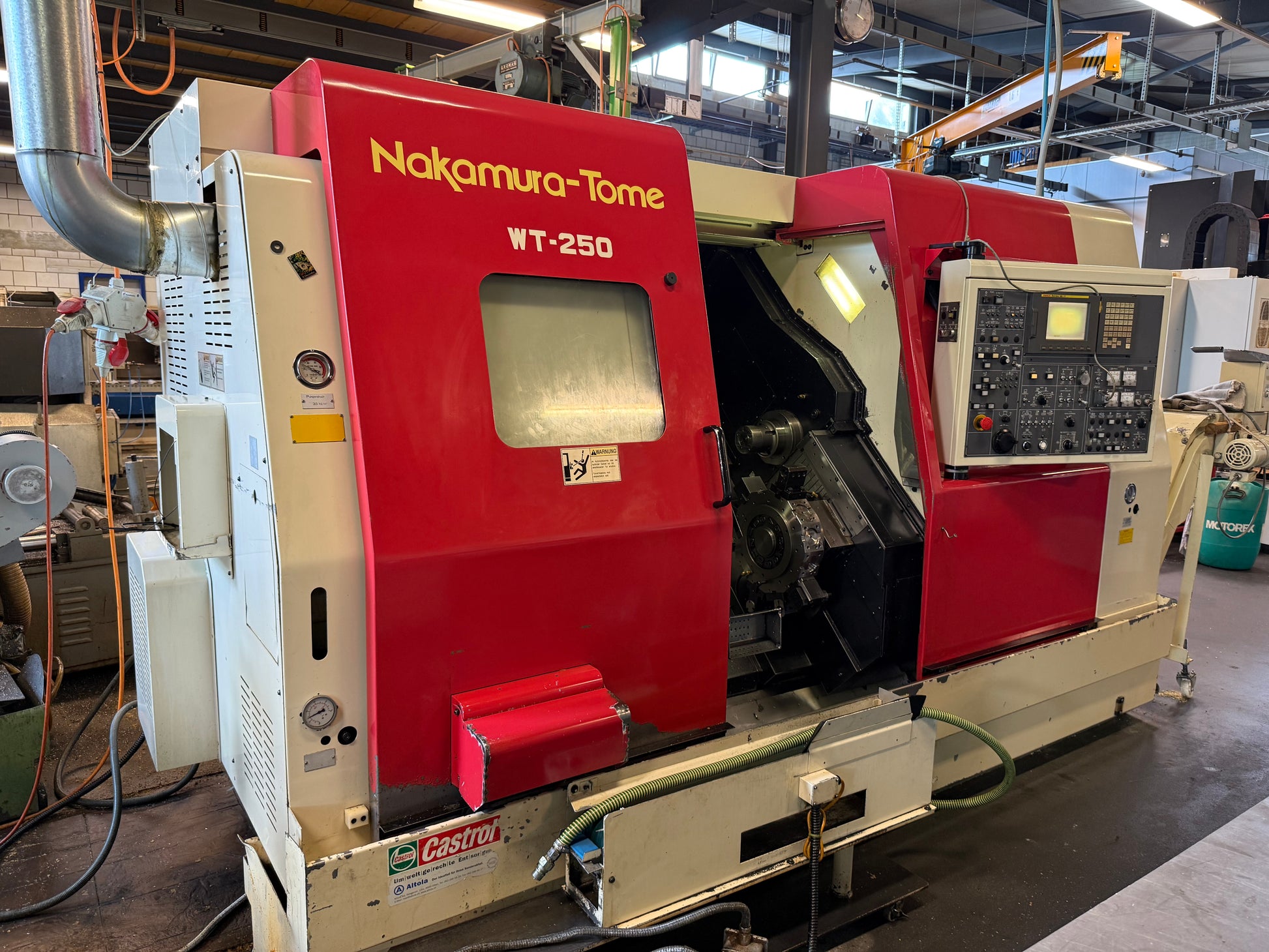

NAKAMURA-TOME WT 250
Type: WT 250
Marque: NAKAMURA-TOME
Groupe: Tour CNC
Sous-groupe: Tour CNC à deux poupées

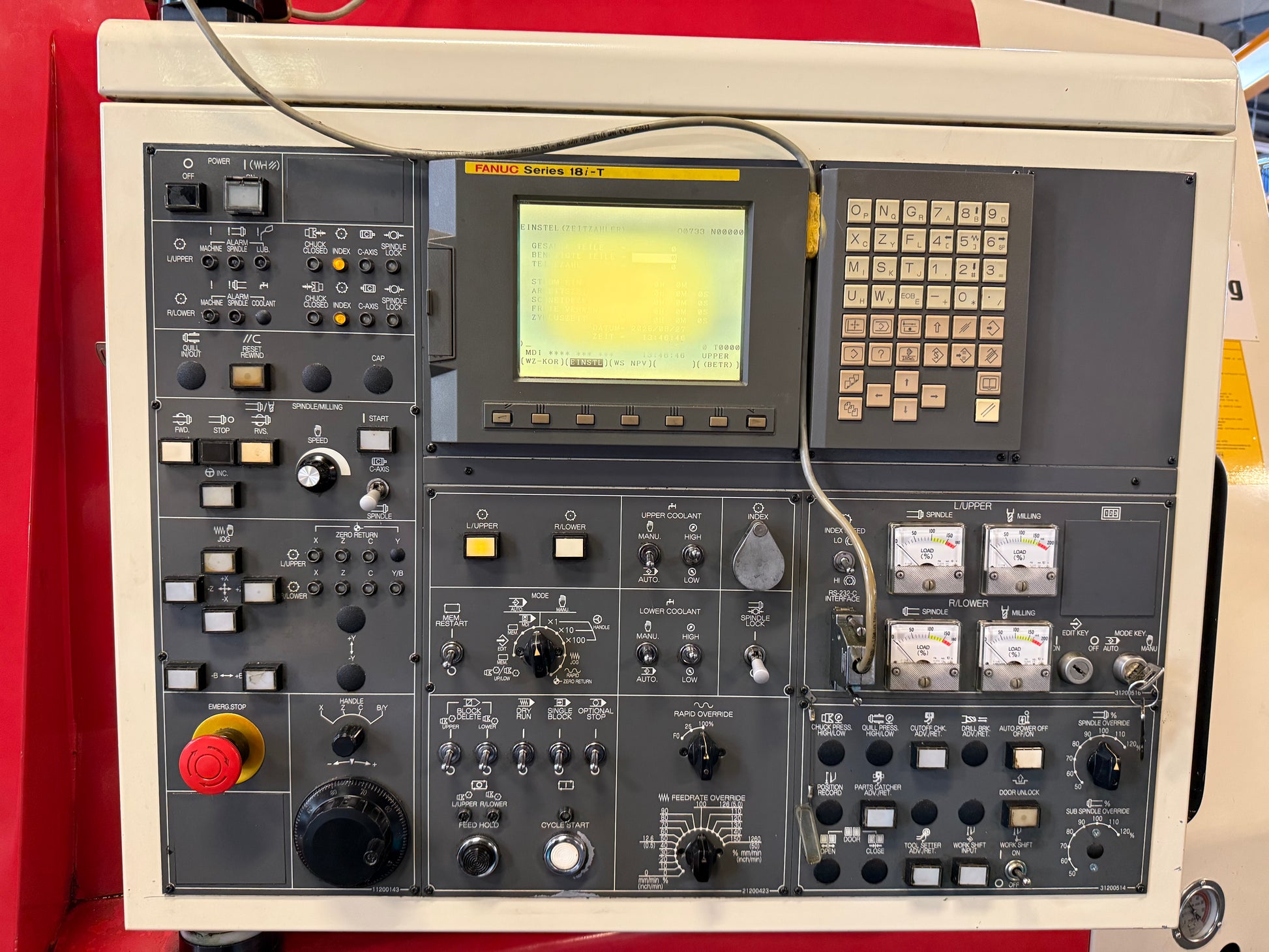

Commande: FANUC 18i-T
Stock: 023300
NAKAMURA-TOME WT 250 est un tour CNC à deux poupées, conçu pour une grande précision, haute exactitude et fiabilité. Capacités: longueur de tournage max 555 mm, Ø max 250 mm, passage barre 65 mm; courses Z 600 mm, X 195 mm, Y ±41 mm; 2 revolvers 12 positions. Caractéristiques: 7 axes; vitesses 20–4500 tr/min (val. 3600 tr/min); puissance broche 18.5/15 kW; contre-broche max 5000 tr/min, 11/7.5 kW; axe C rés. 0.001°; 3×400 V 50 Hz; poids ≈6500 kg; encombrement 3500×3000×2200 mm. Accessoires: chargeur Hydro‑Sameca, refroidissement, évacuation copeaux, convoyeur, mandrin 3 mors, jeux de mors, pinces, porte-outils. Idéal pour tolérances serrées en automobile, aérospatial, médical, horlogerie et outillage.
| Nombre d'axes total | 7 |
| Nombre de broches | 2 |

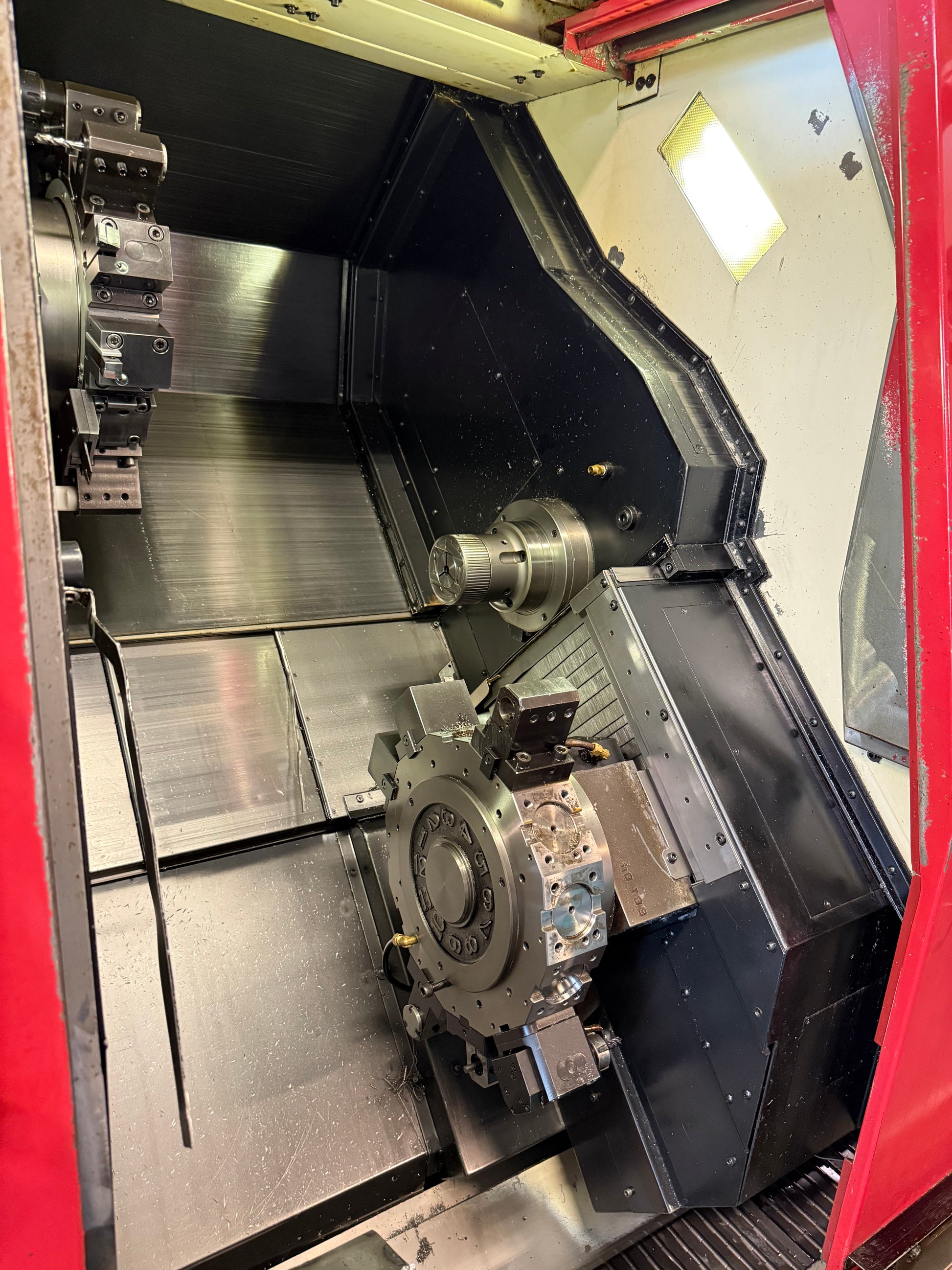

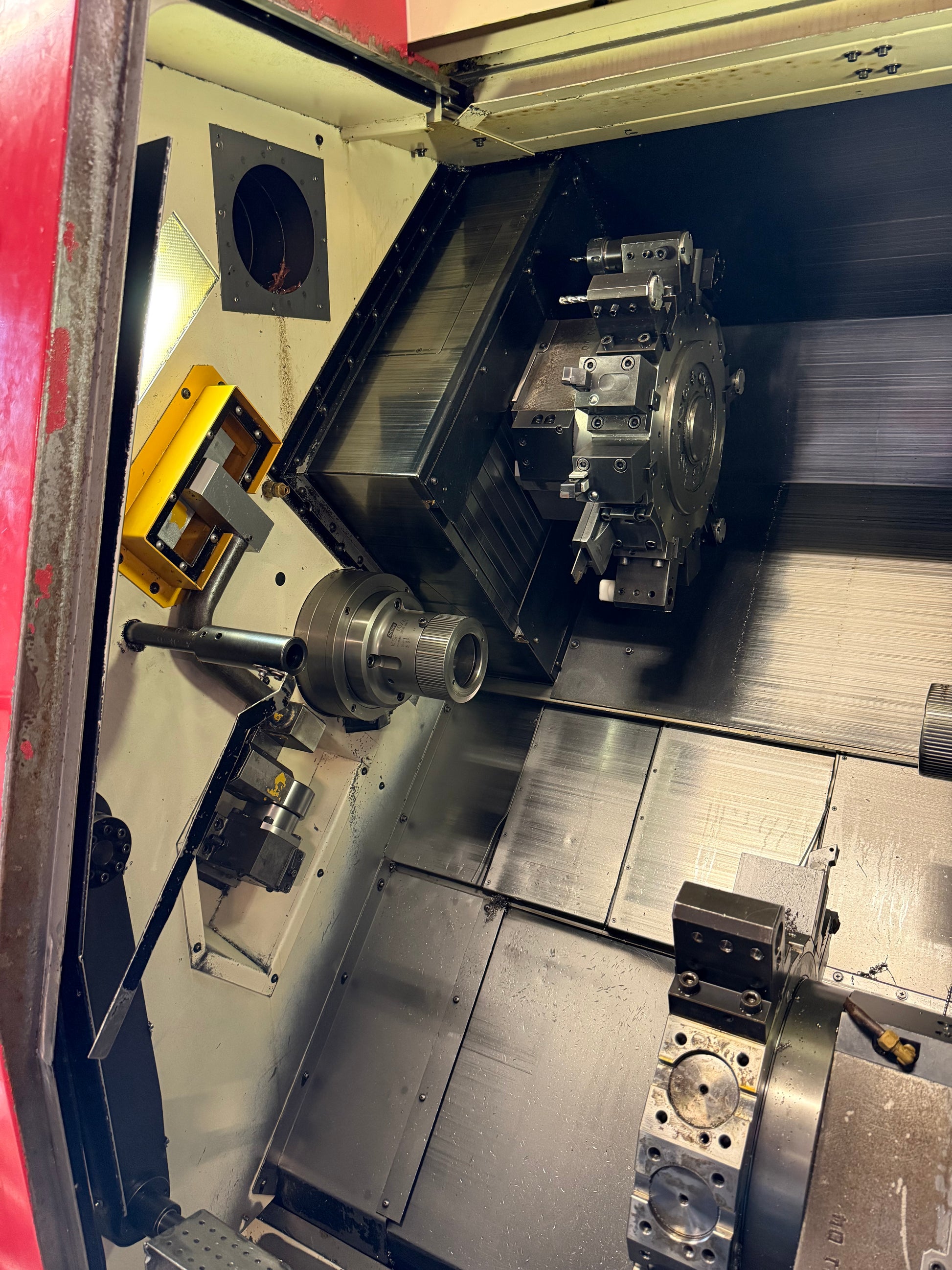

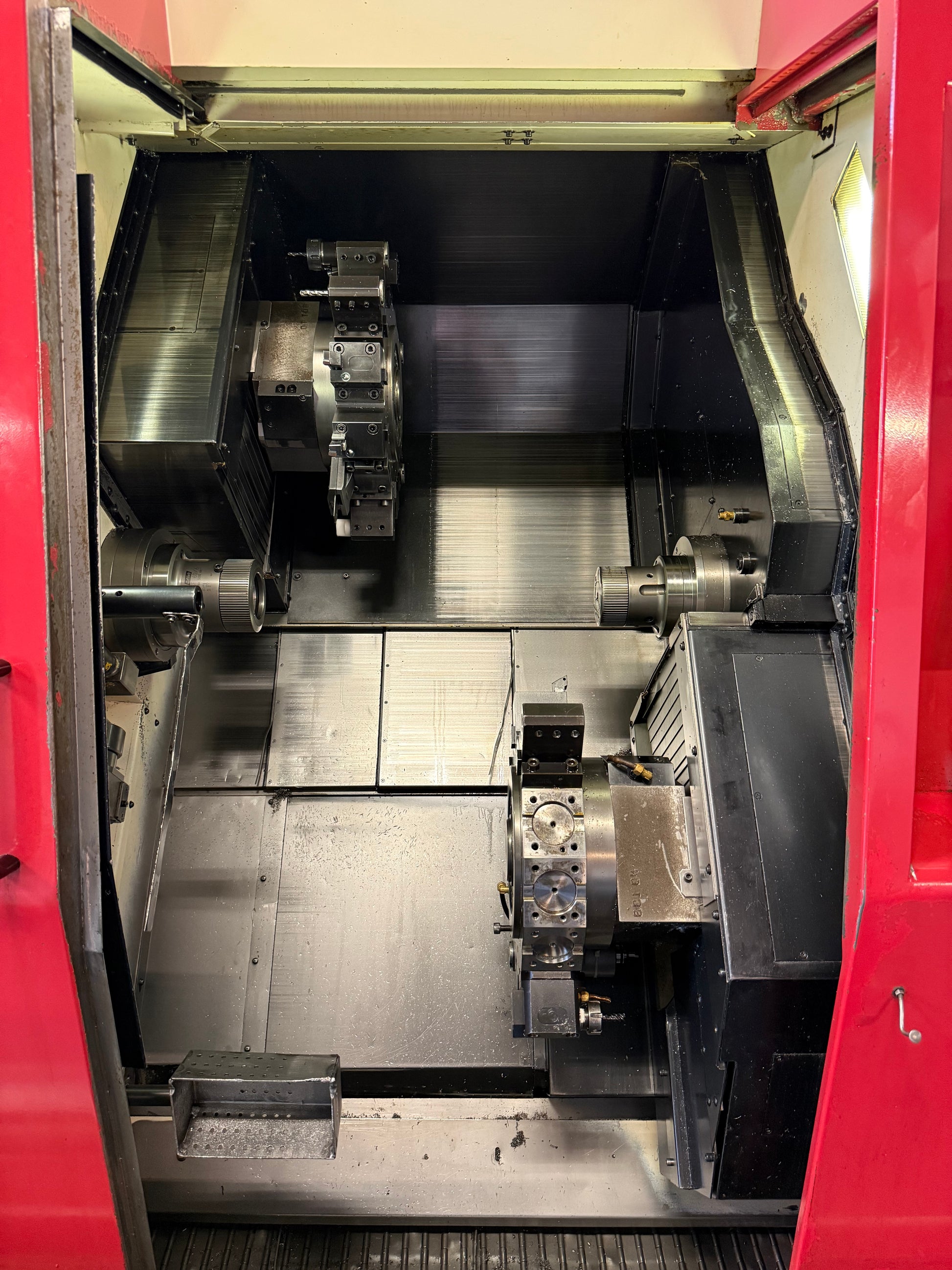

| Nombre de revolvers | 2 |
| Longueur de tournage maximale | 555 mm |
| Diamètre de tournage max. | 250 mm |
| Passage de barres | 65 mm |
| Chariot revolver: | 2 |
| Chariot 1: | |
| Courses: | |
| Course longitudinale (axe-Z) | 600 mm |
| Course transversale (axe X) | 195 mm |
| Course transversale (Y) | +/- 41 mm |
| Chariot 2: | |
| Course longitudinale (axe-Z) | 600 mm |
| Course longitudinale (axe-X) | 195 mm |
| Course transversale (Y) | +/- 41 mm |
| Nombre de positions revolver 1 | 12 |
| Nombre de positions revolver 2 | 12 |
| Outils tournants revolver 1 | 12 |
| Vitesses de broche | 3600 t/min |
| Nez de broche: | |
| Camlock | A2-6" |
| Axe-C (broche, résolution) | 0.001 ° |
| Vitesses de broche: | |
| de | 20 t/min |
| à | 4500 t/min |
| Puissance de la broche | 18.5 / 15 kW |
| Contre-broche: | |
| nez de broche | A2-5 |
| Vitesse de broche max. | 5000 t/min |
| Axe-C (broche, résolution) | 0.001 ° |
| Puissance contre-broche | 11 / 7.5 kW |
| Branchement 50 Hz 3x | 400 Volt |
| Poids de la machine env. | 6500 kg |
| Encombrement machine: | |
| Longueur | 3500 mm |
| Largeur | 3000 mm |
| Hauteur | 2200 mm |
| Accessoires divers: | |

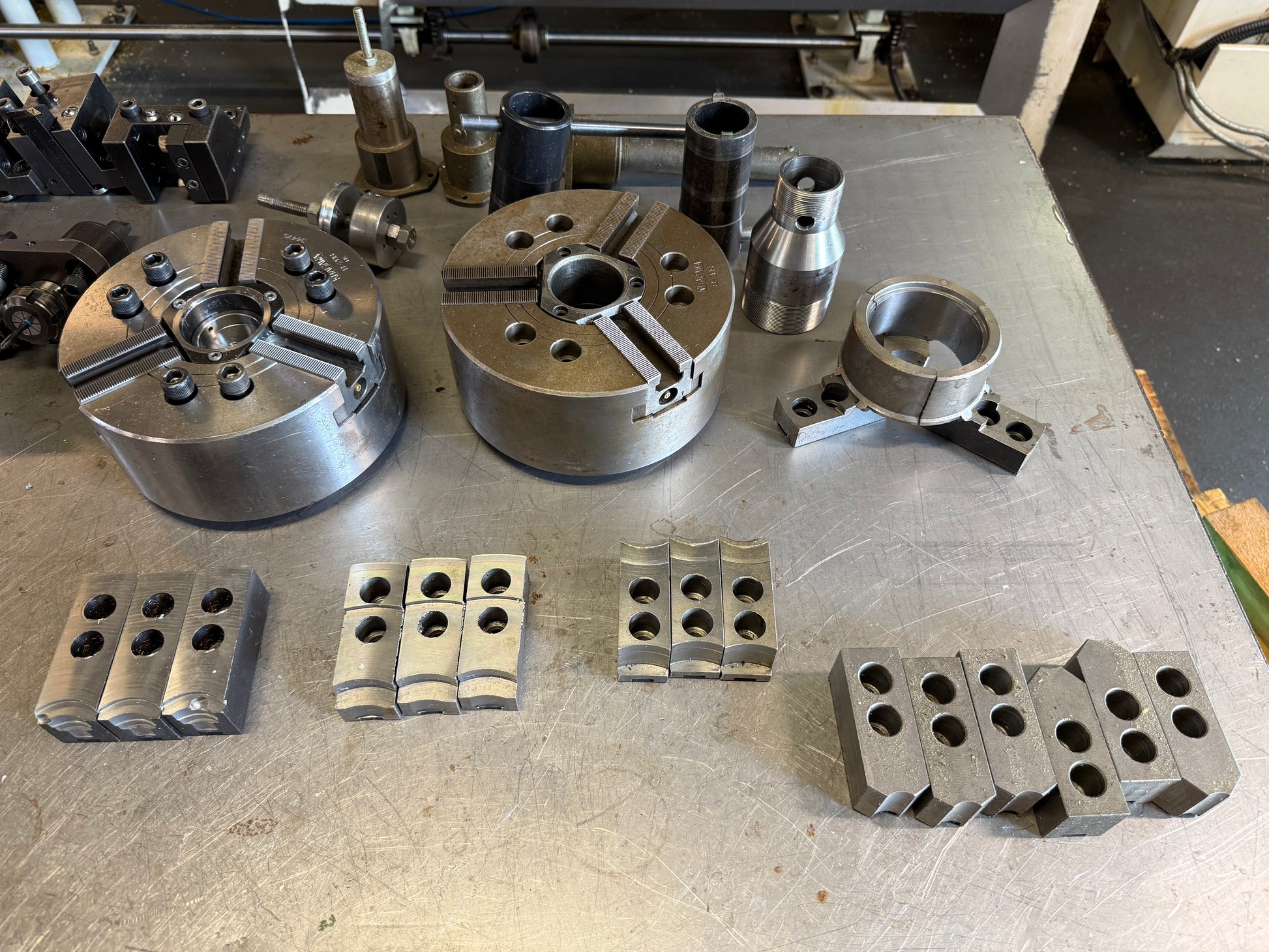

| Mandrin 3-chiens | |
| Jeu de mors doux | |
| Jeu de mors dur | |
| Jeu de pinces | |

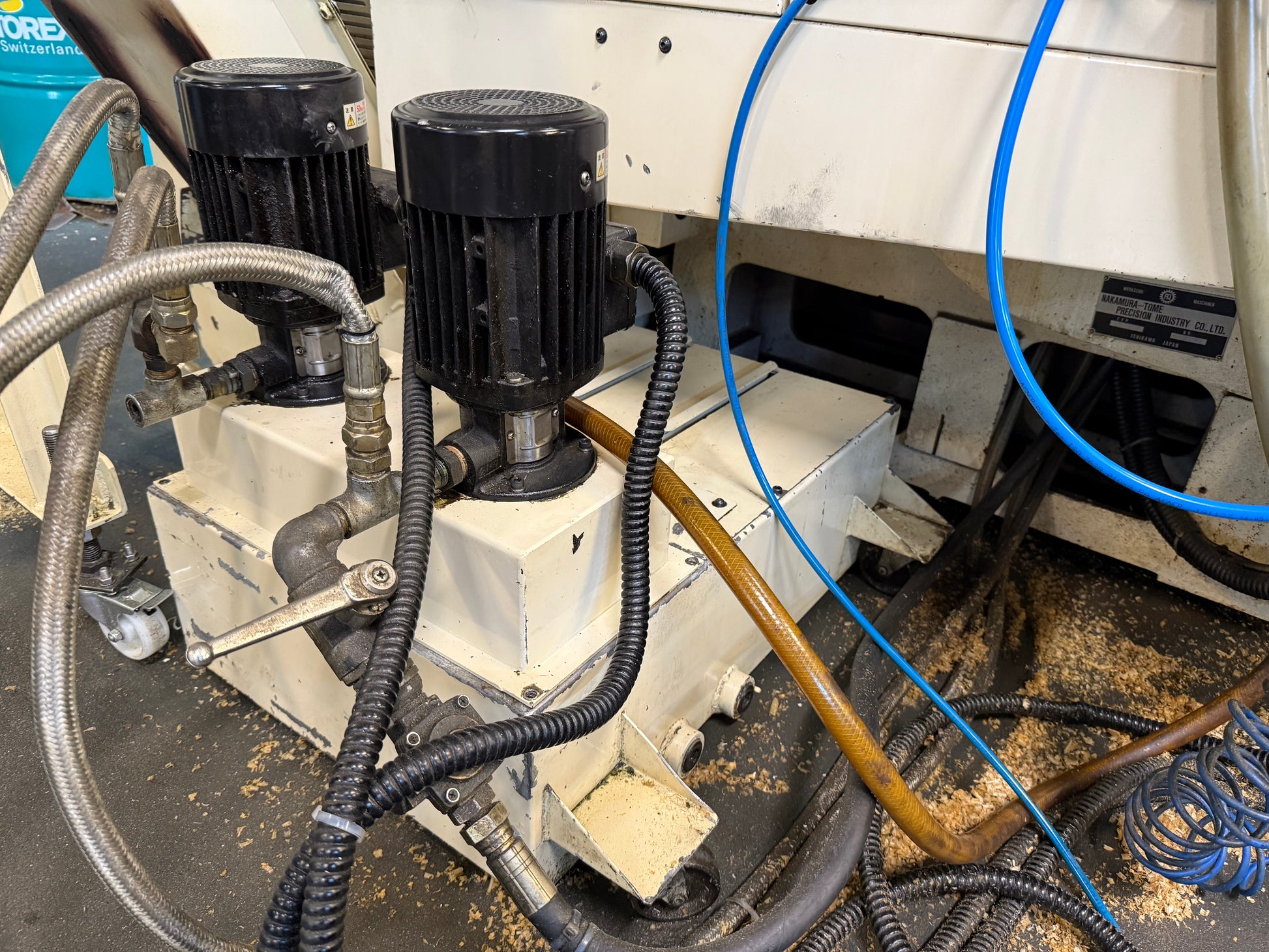

| Dispositif d'arrosage | |

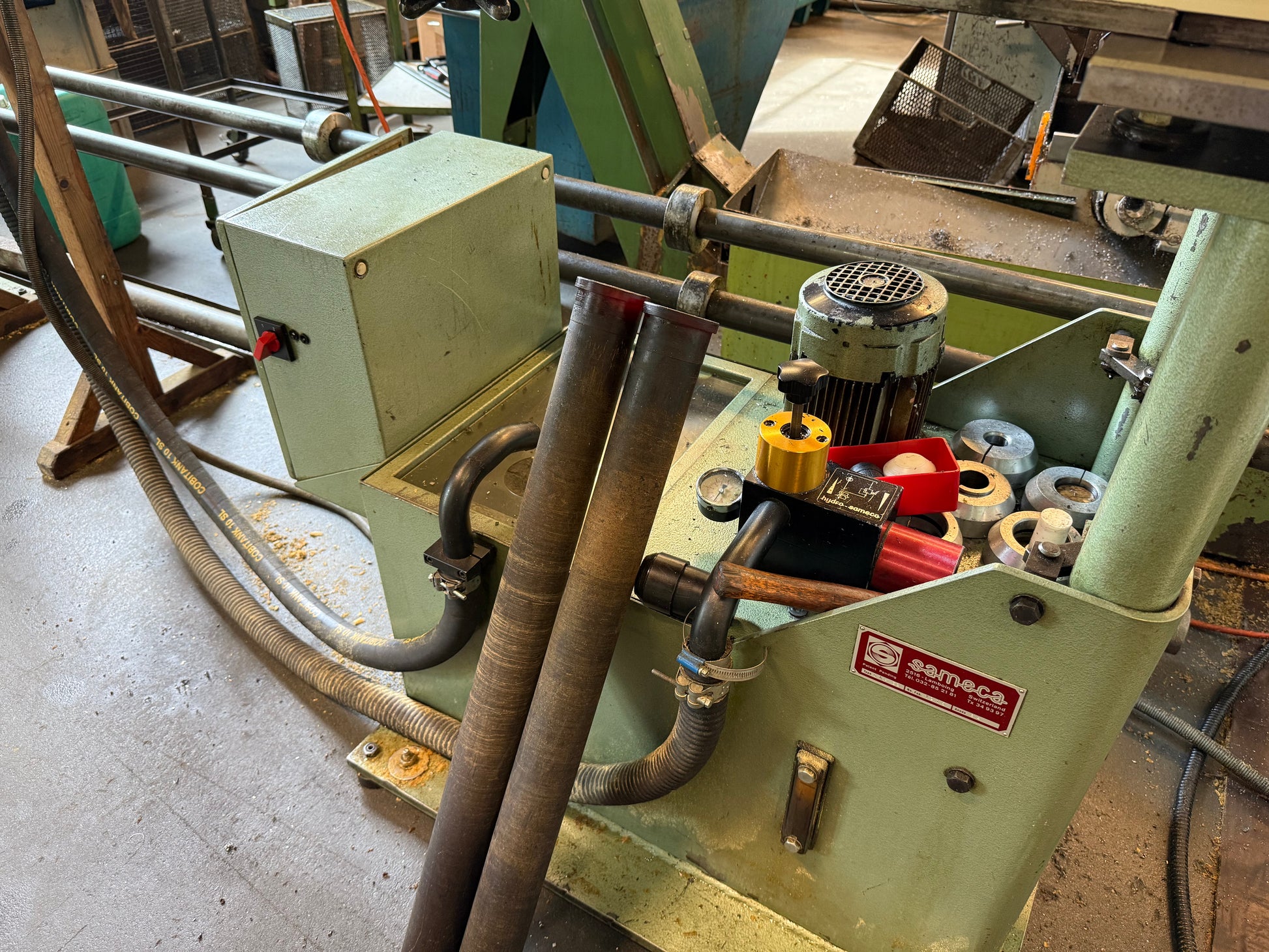

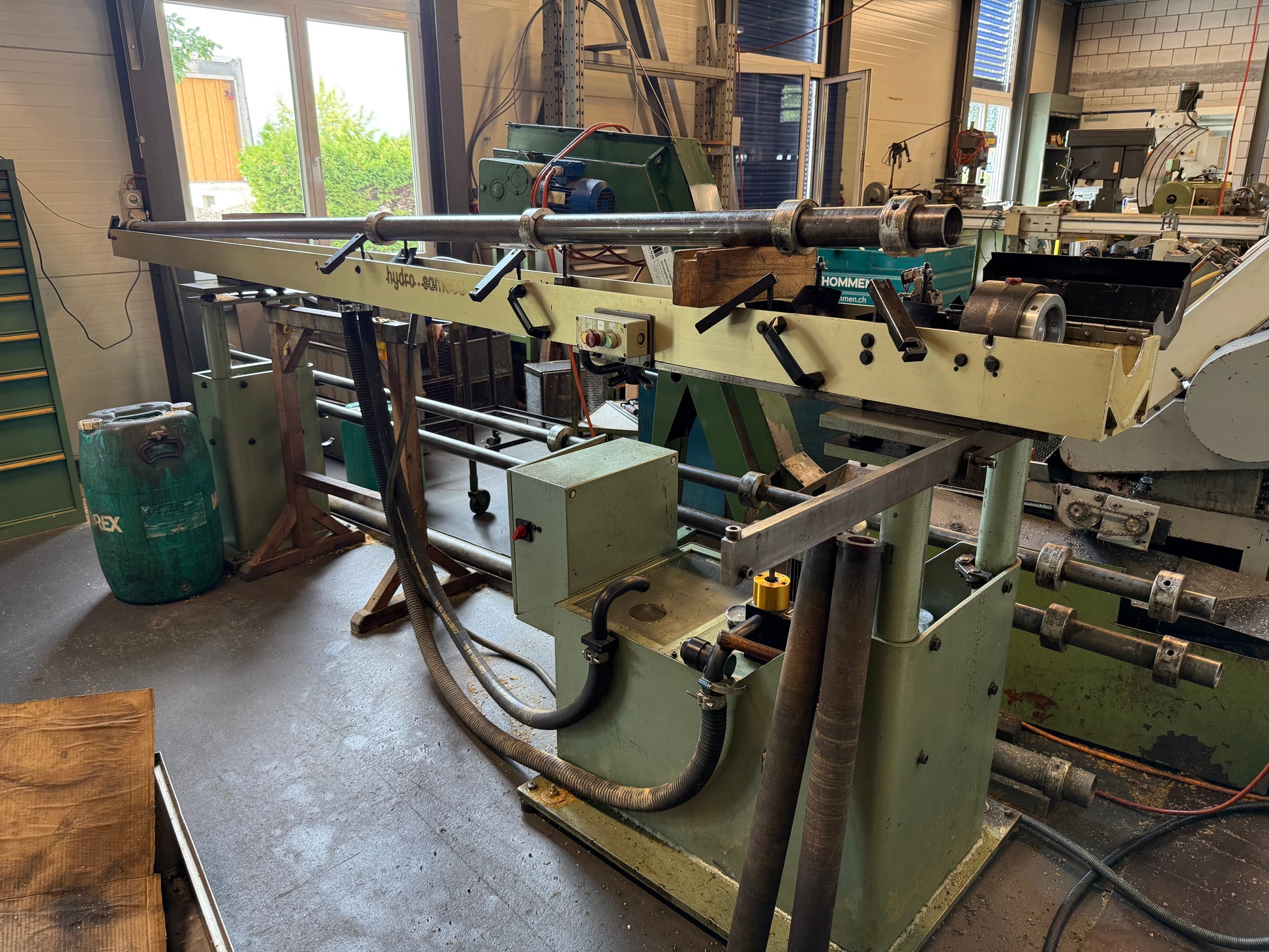

| Chargeur de barres | Hydro-Sameca |

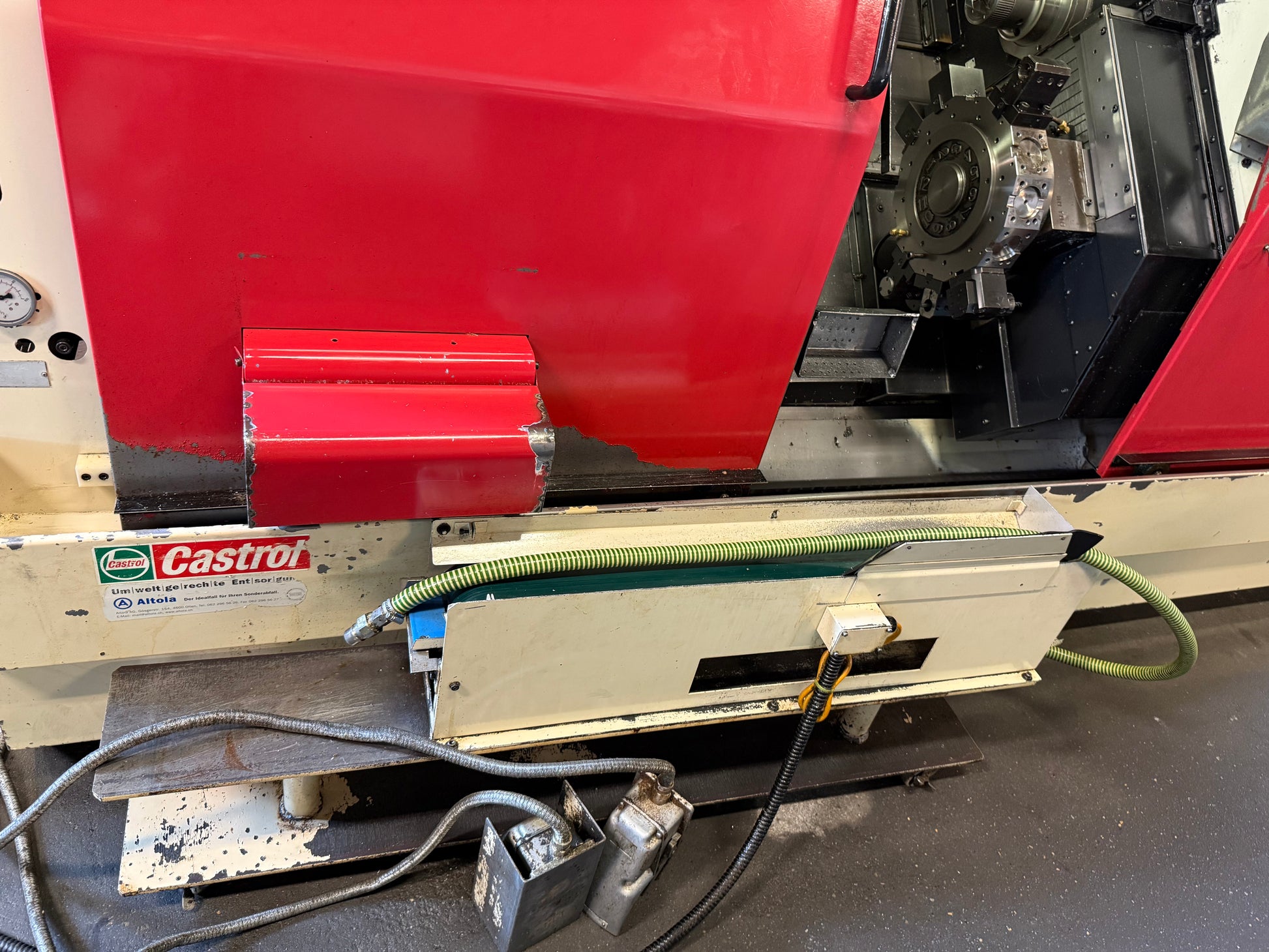

| Transporteur pièces en bande | |

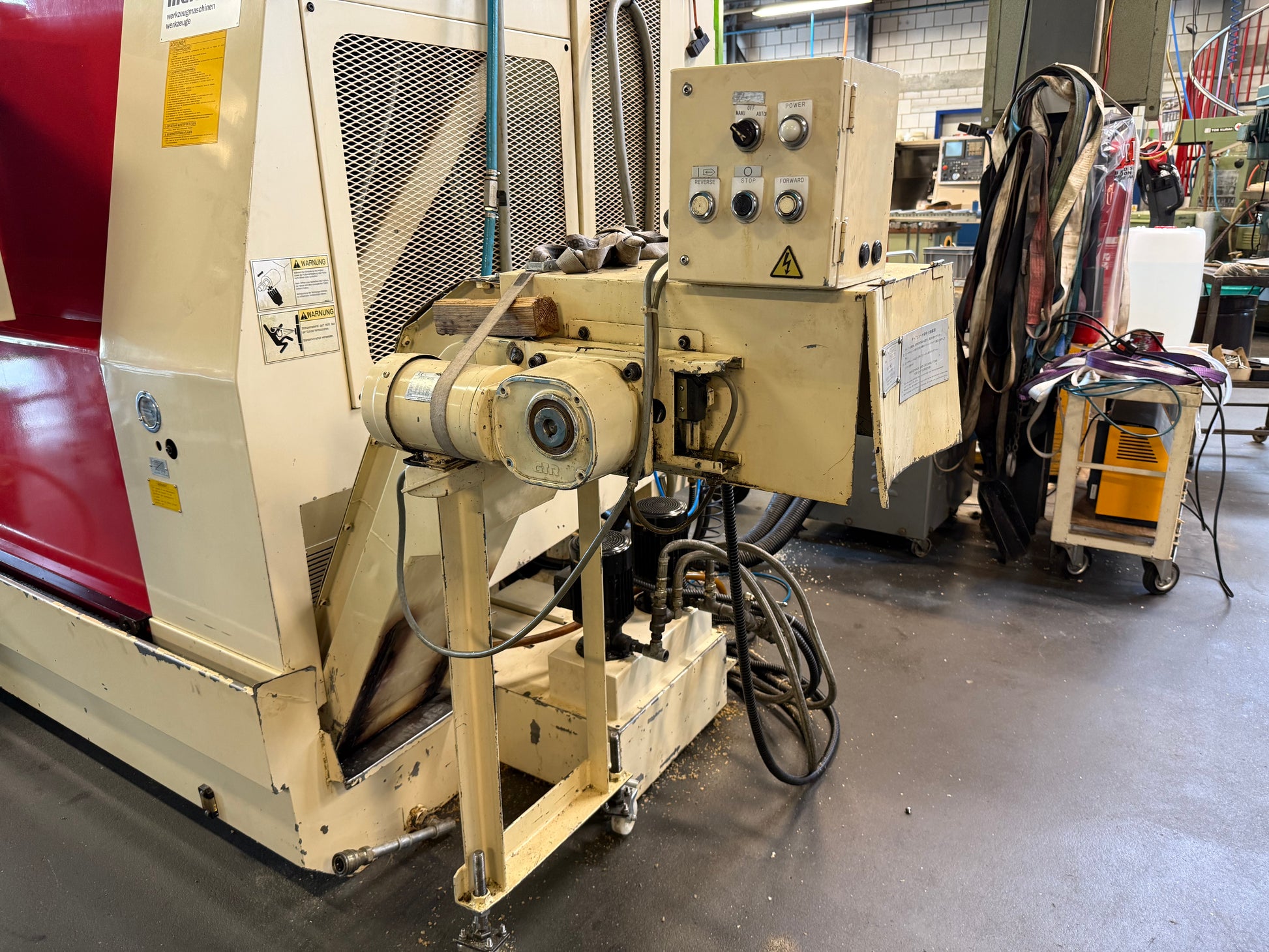

| Evacuateur de copeaux | |

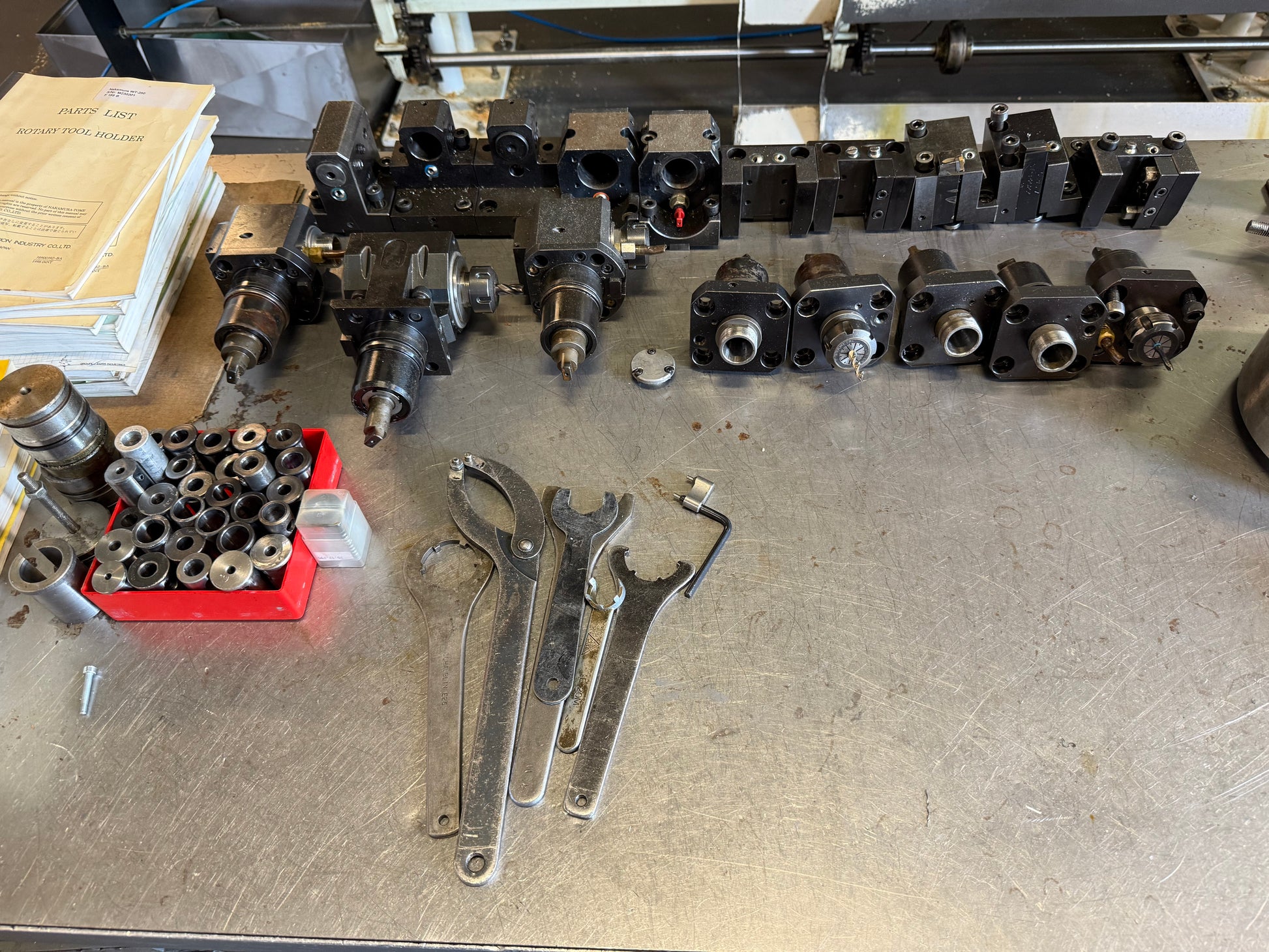

| Jeu de porte-outils |
