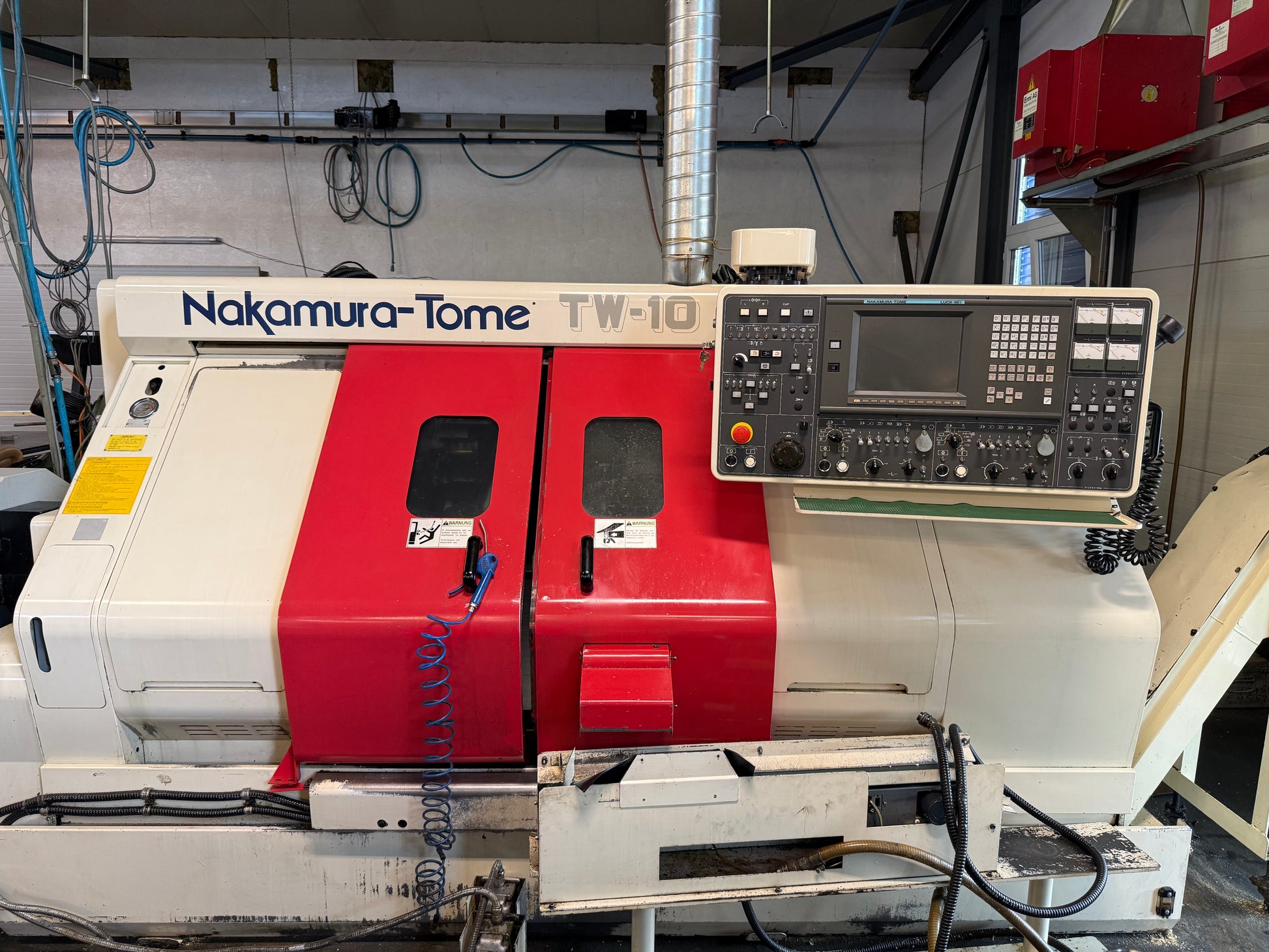

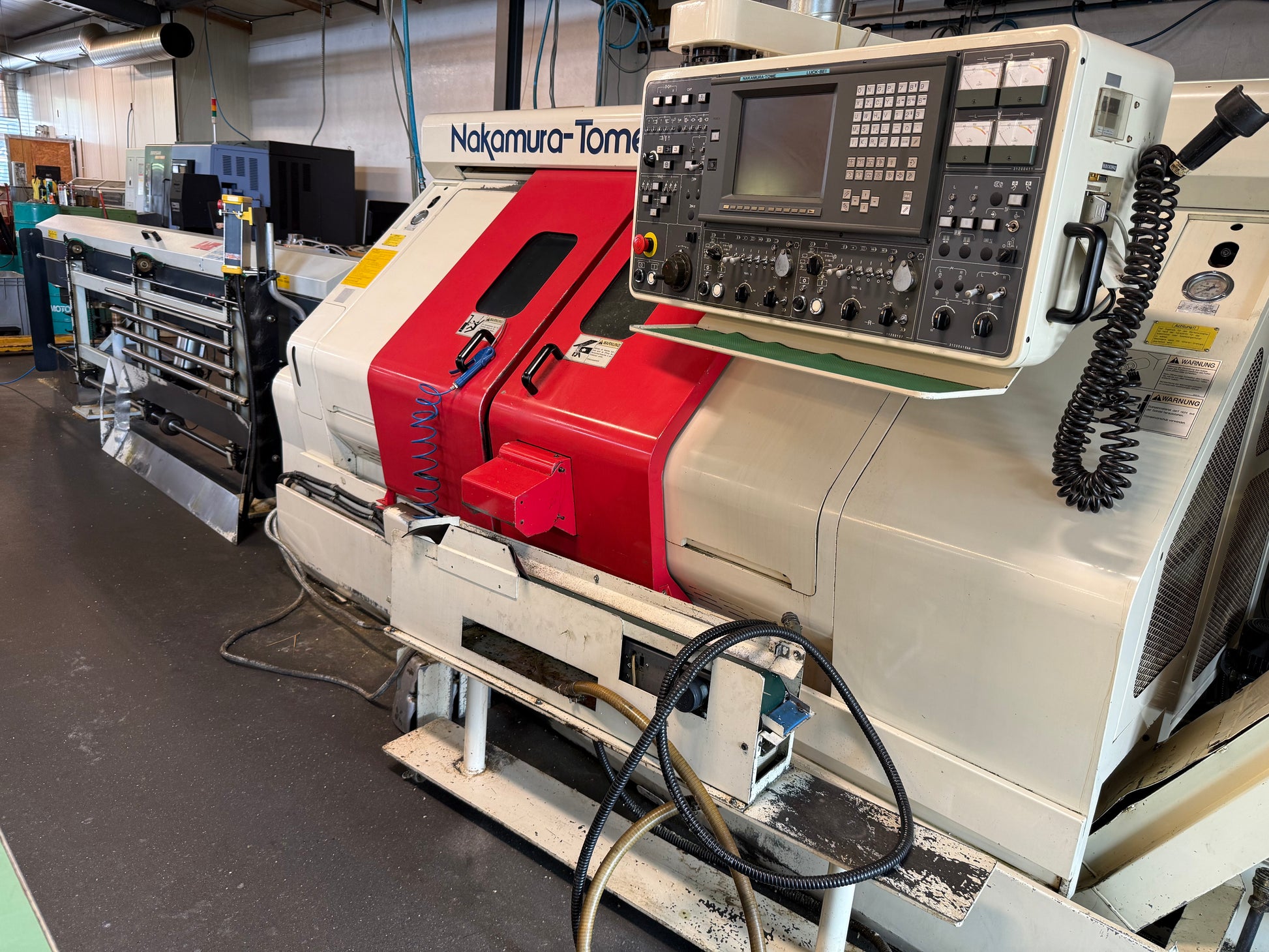

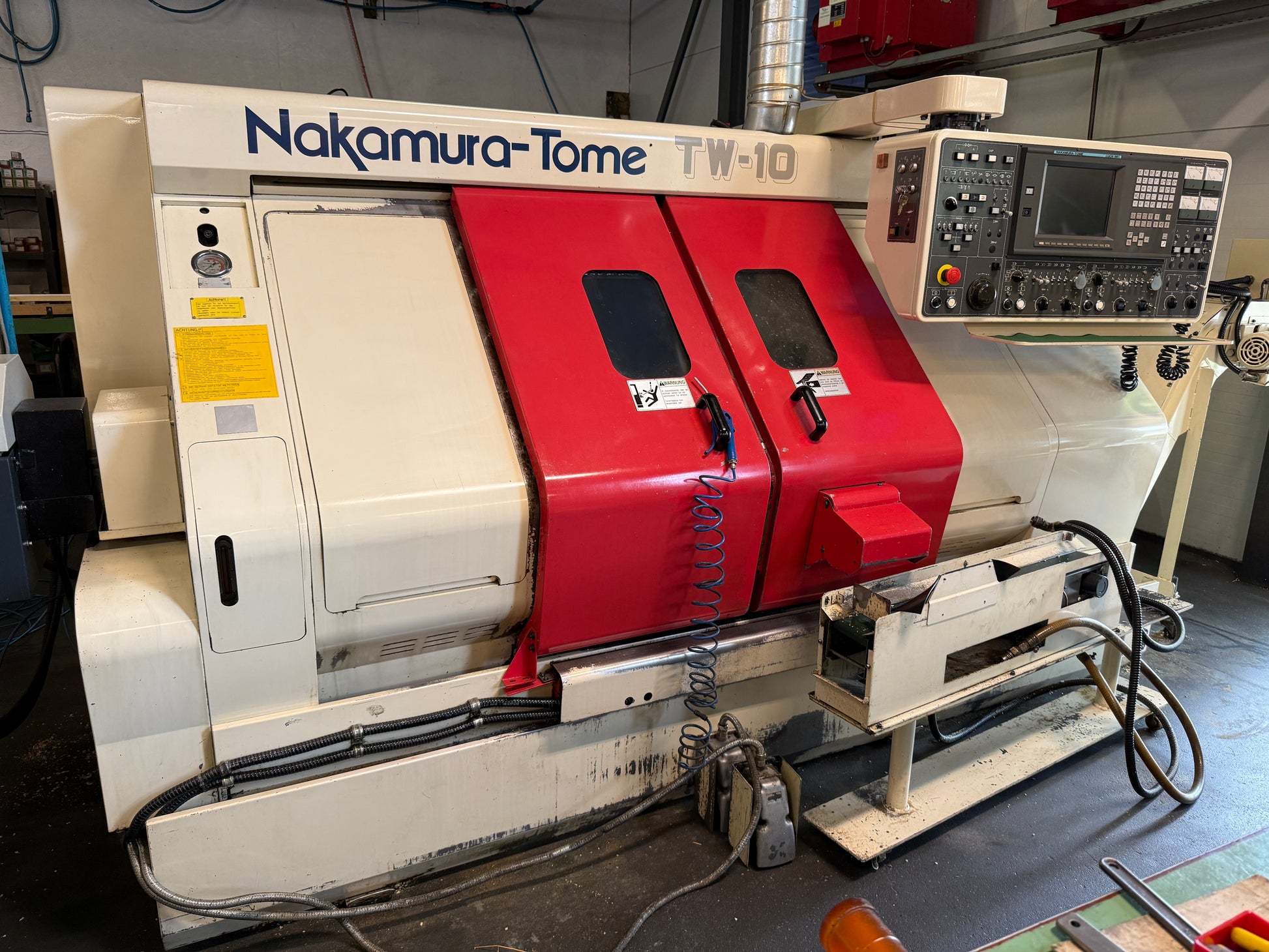

NAKAMURA-TOME TW-10
Type: TW-10
Marque: NAKAMURA-TOME
Groupe: Tour CNC
Sous-groupe: Tour CNC à deux poupées

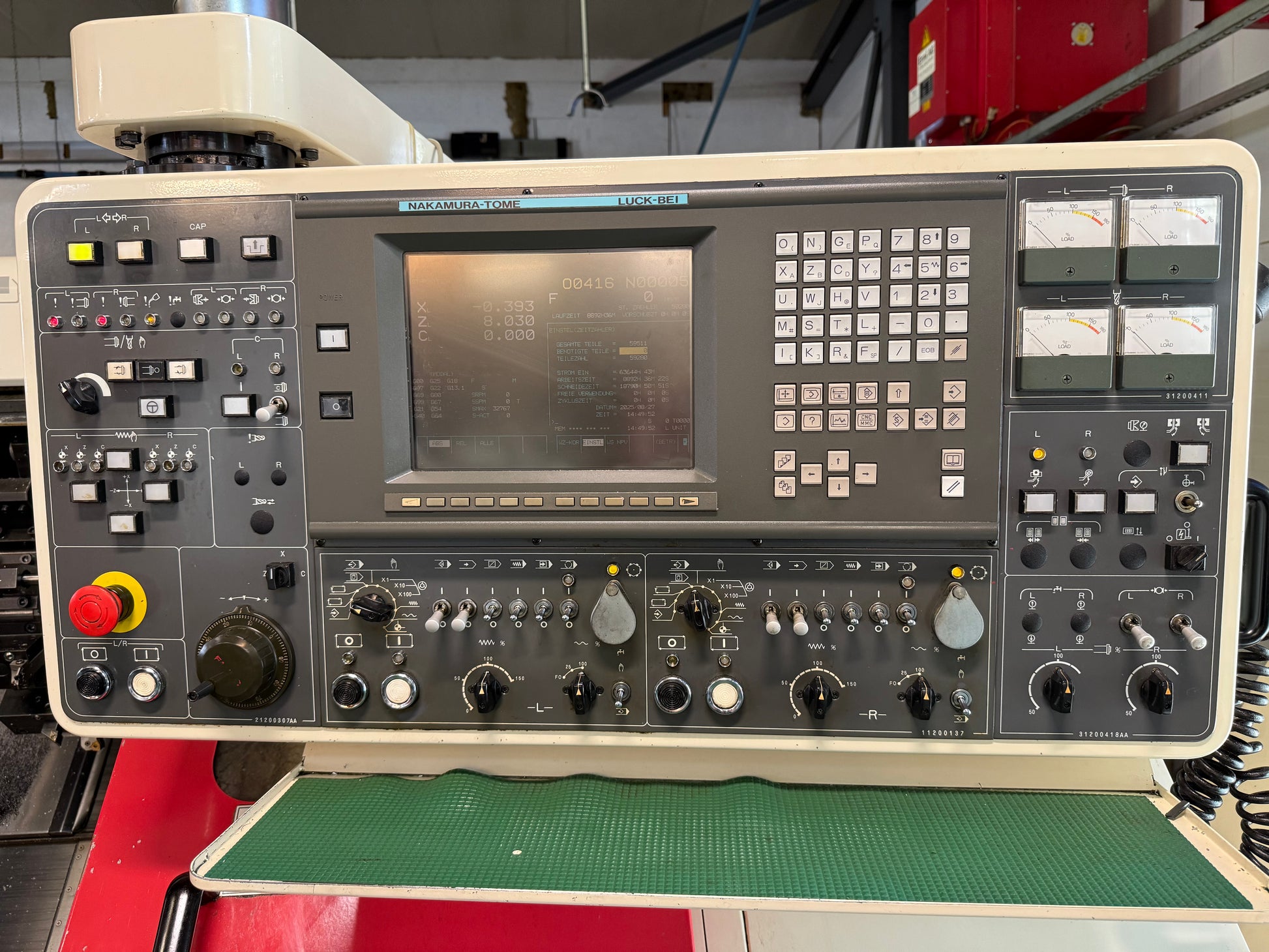

Commande: FANUC 18TC
Stock: 023299

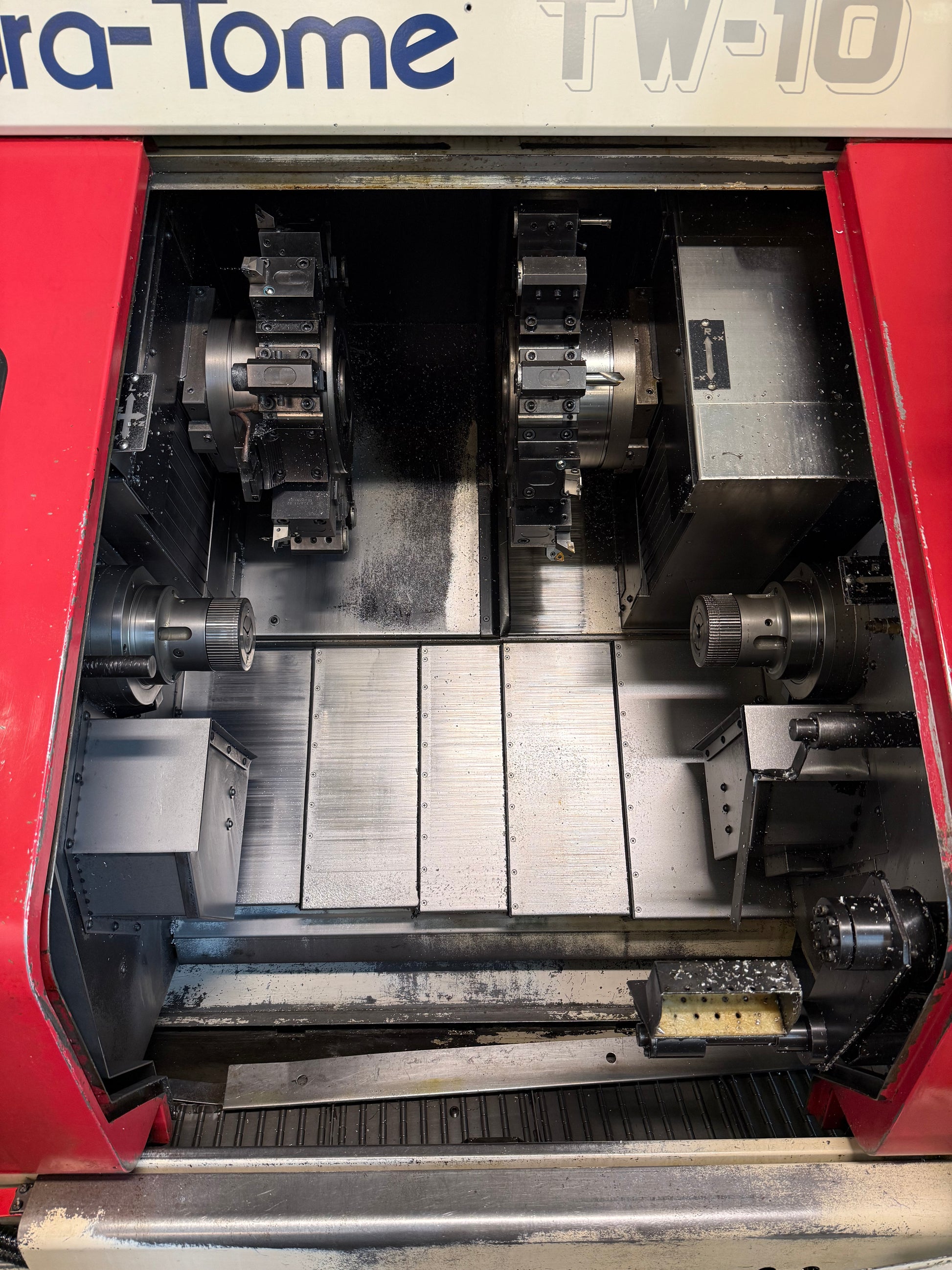

NAKAMURA-TOME TW-10 est une Tour CNC à deux poupées, conçue pour des usinages de précision avec grande exactitude et fiabilité. Capacités: 2 broches et 2 revolvers, distance entre broches 250–870 mm, longueur de tournage max 160 mm, diamètre max 130 mm; chariot1 Z 200 mm X 180 mm Y ±30 mm; chariot2 Z 620 mm X 180 mm Y ±30 mm; revolvers 2×12 positions, 6 outils motorisés chacun. Caractéristiques: vitesses indicatives 3600 tr/min; broche principale jusqu’à 5500 tr/min, 7,5 kW; contre‑broche alésage 40 mm, 5000 tr/min, 5,5 kW; alimentation 400 V 3x 50 Hz. Accessoires: mandrin 3 mors, jeu de pinces, système d'arrosage, chargeur LNS Hydrobar Mini‑Sprint, évacuation de copeaux, porte‑outils. Permet des tolérances serrées; adapté à l'automobile, l'horlogerie, l'outillage, l'aérospatial et le médical
| Nombre de broches | 2 |
| Nombre de revolvers | 2 |
| Distasnce entre les broches | 250 - 870 mm |
| Longueur de tournage maximale | 160 mm |
| Diamètre de tournage max. | 130 mm |
| Chariot revolver: | |
| Chariot 1: | |
| Course longitudinale (axe-Z) | 200 mm |
| Course transversale (axe X) | 180 mm |
| Course transversale (Y) | +/-30 mm |
| Chariot 2: | |
| Course longitudinale (axe-Z) | 620 mm |
| Course transversale (axe X) | 180 mm |
| Course transversale (Y) | +/-30 mm |

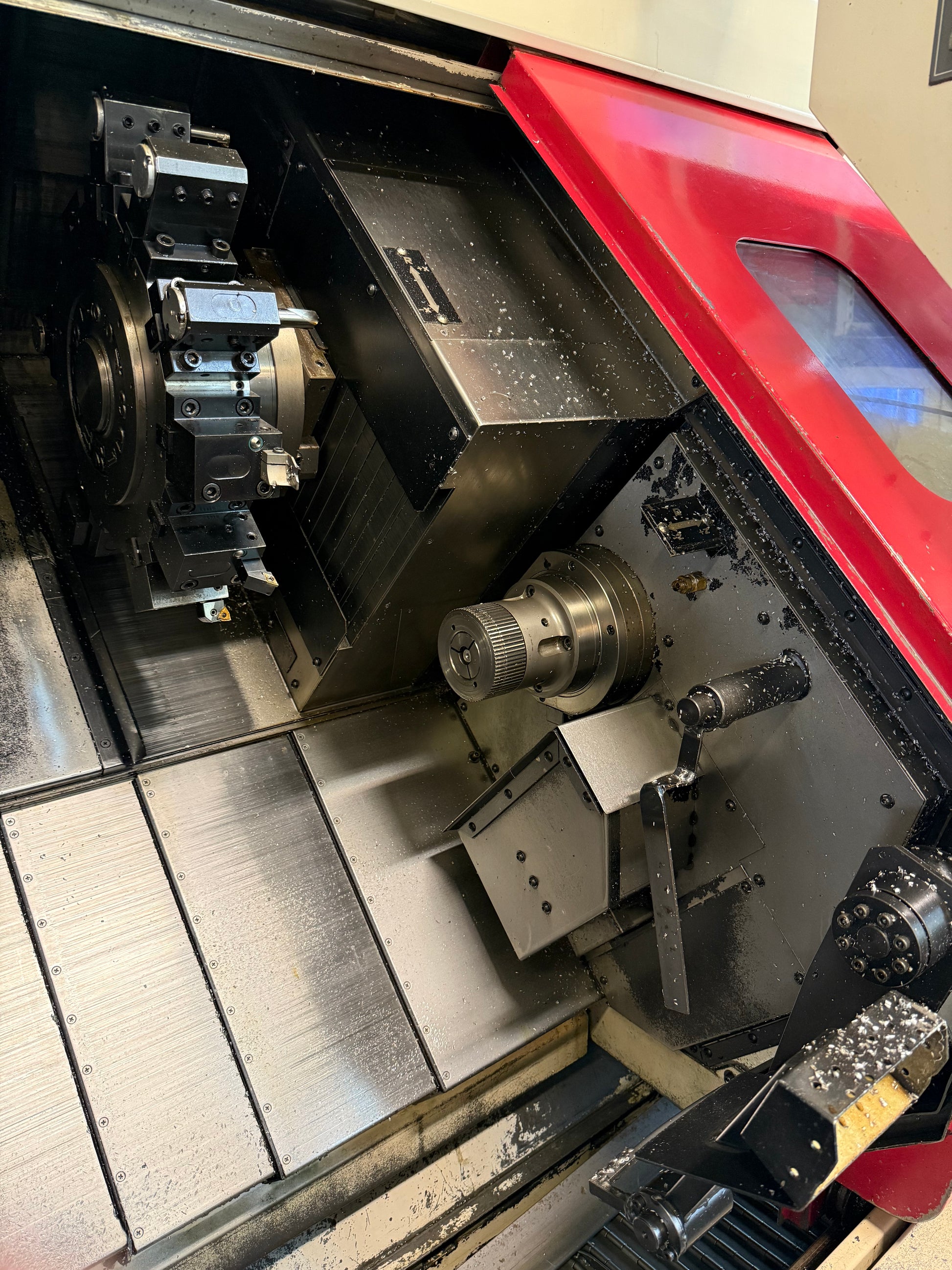

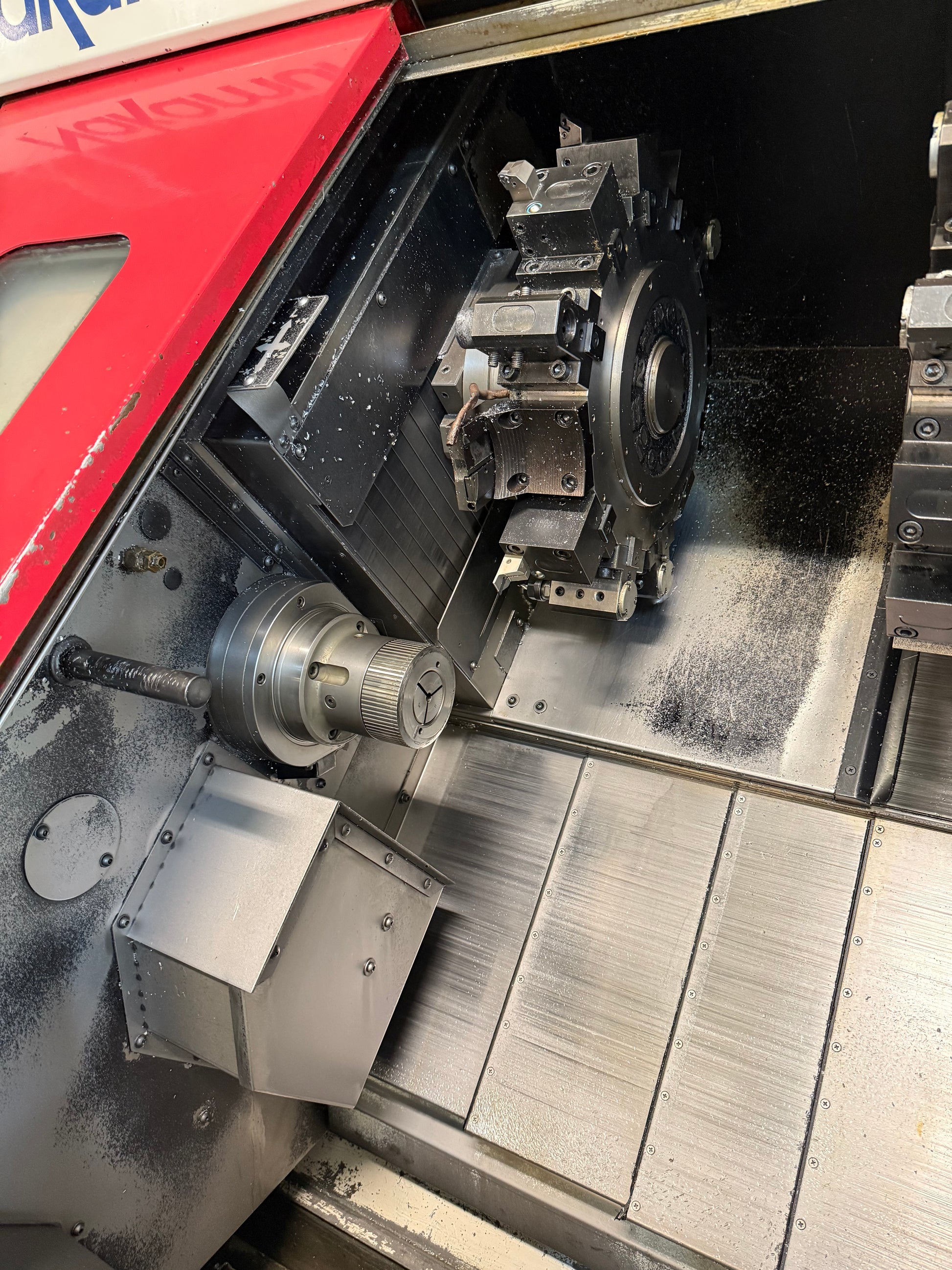

| Chariot revolver: | |
| Chariot revolver: Nombre | 2 |
| Nombre de positions revolver 1 | 12 |
| Nombre de positions revolver 2 | 12 |
| Outils tournants revolver 1 | 6 |
| Outils tournants revolver 2 | 6 |
| Vitesses de broche | 3600 t/min |
| Broche principale: | |
| Passage de broche | 42 mm |
| Vitesses de broche: | |
| à | 5500 t/min |
| Puissance de la broche | 7.5 kW |
| Contre-broche: | |
| Alésage de la broche | 40 mm |
| Vitesse de broche max. | 5000 t/min |
| Puissance contre-broche | 5.5 kW |
| Branchement 50 Hz 3x | 400 Volt |
| Accessoires divers: | |

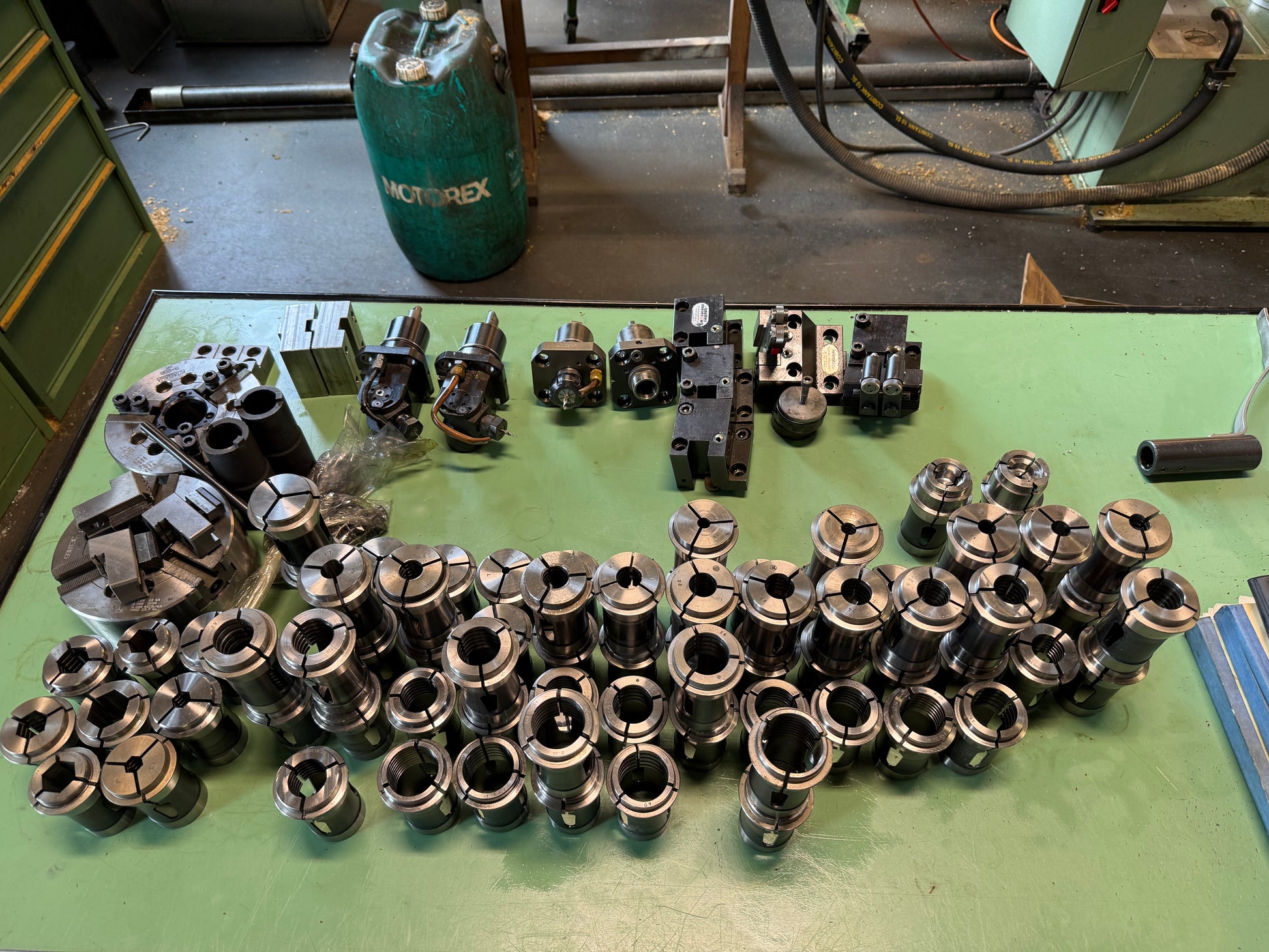

| Mandrin 3-chiens | |

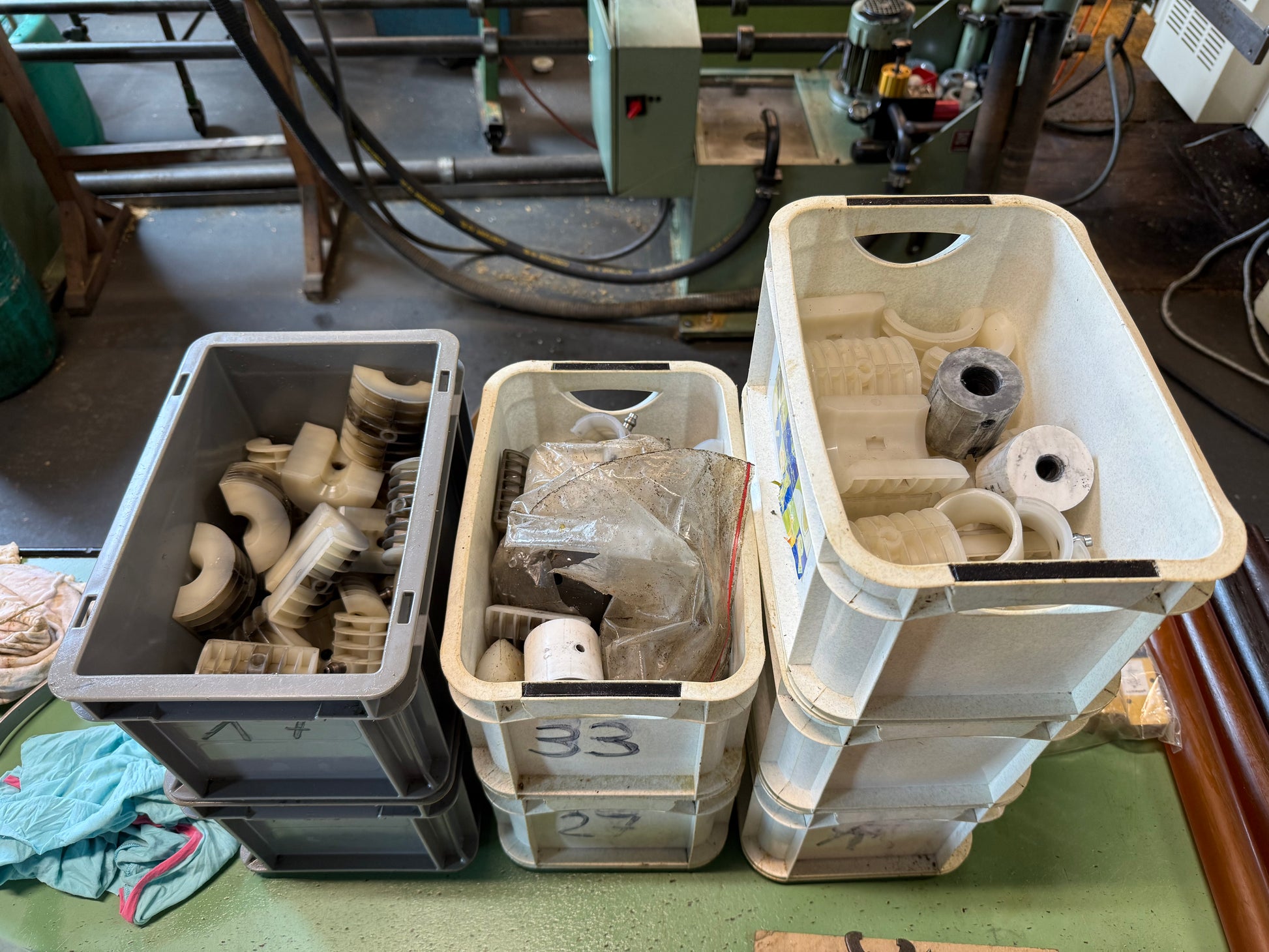

| Jeu de pinces | |
| Dispositif d'arrosage | |

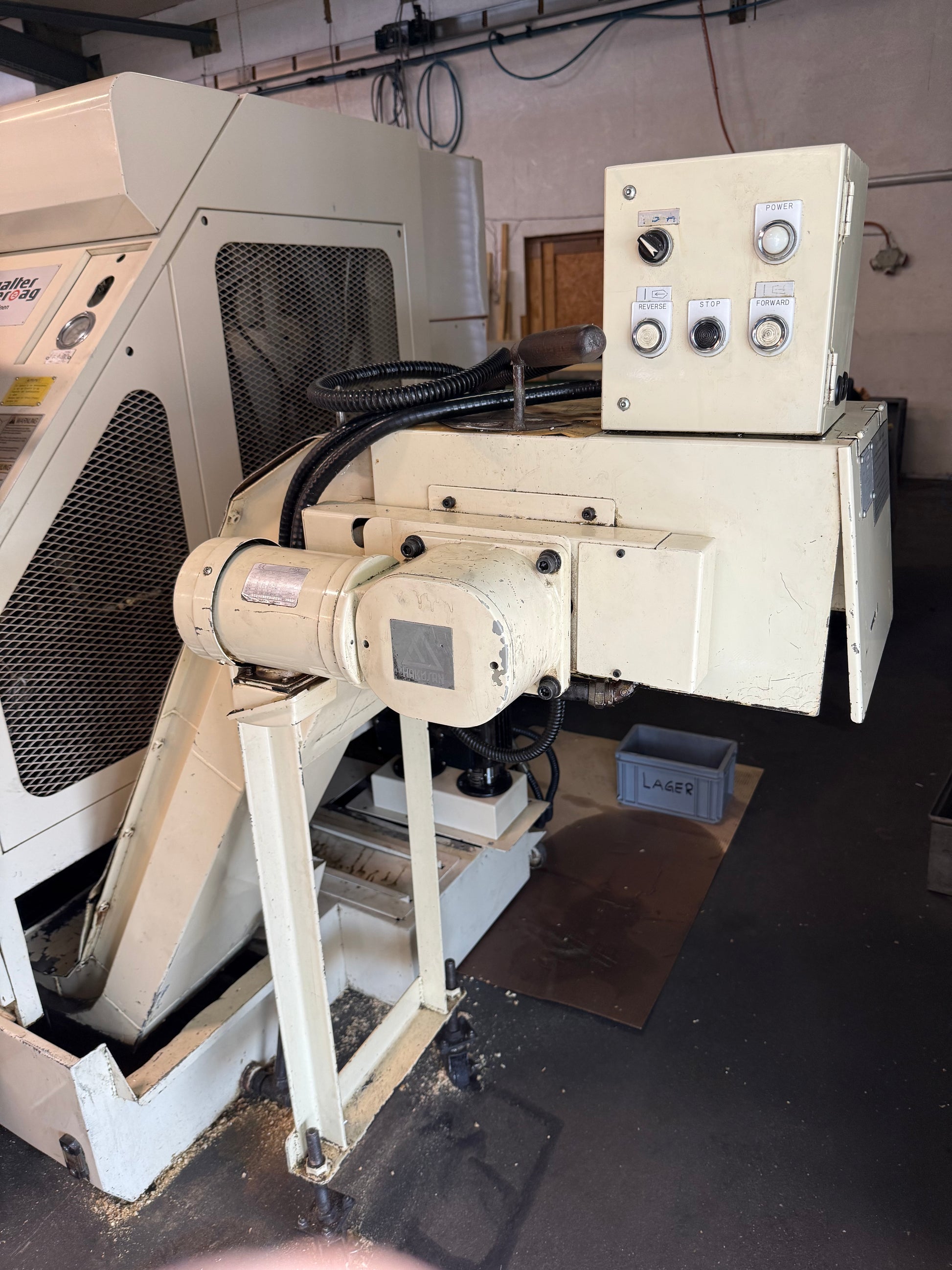

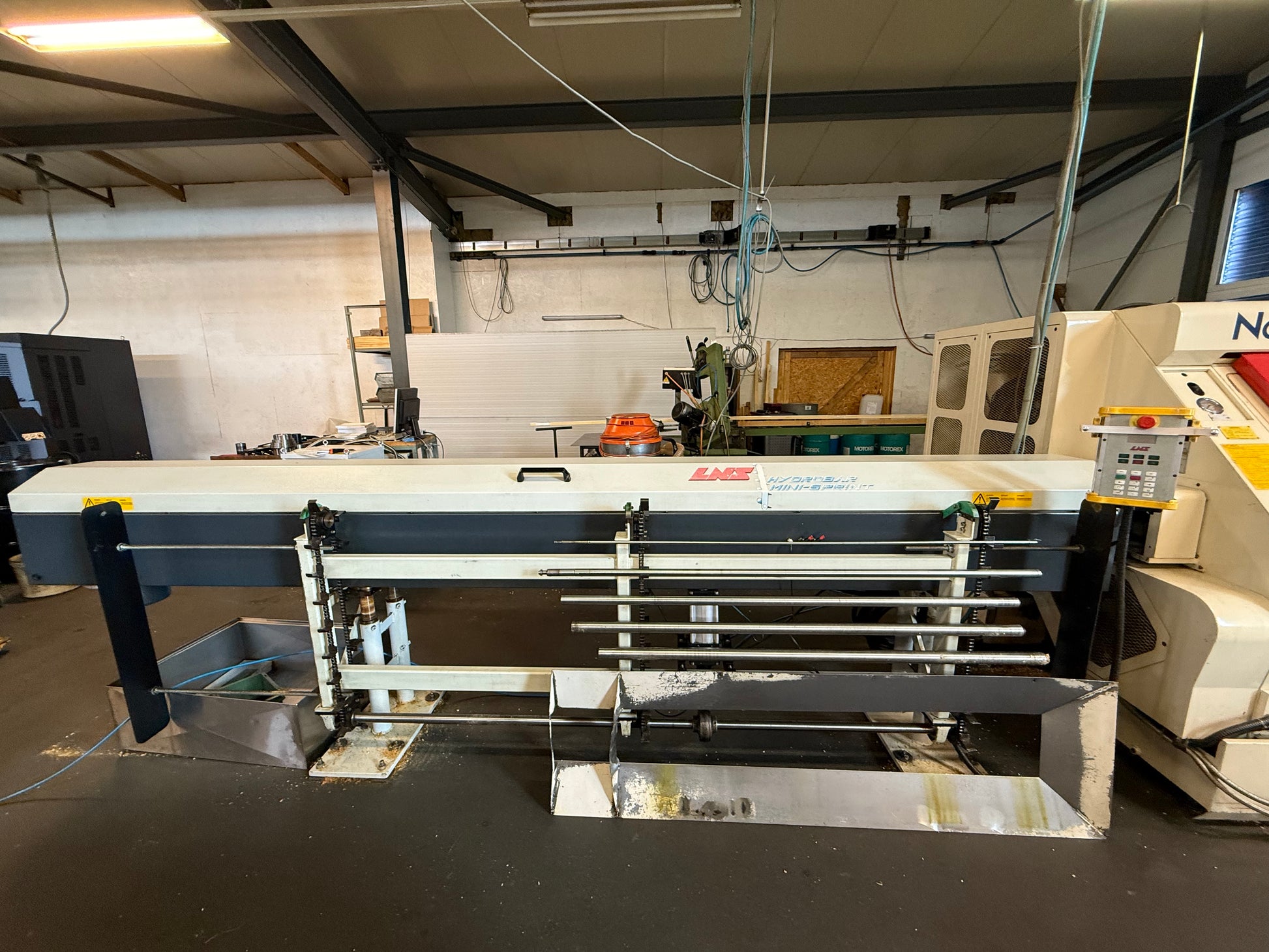

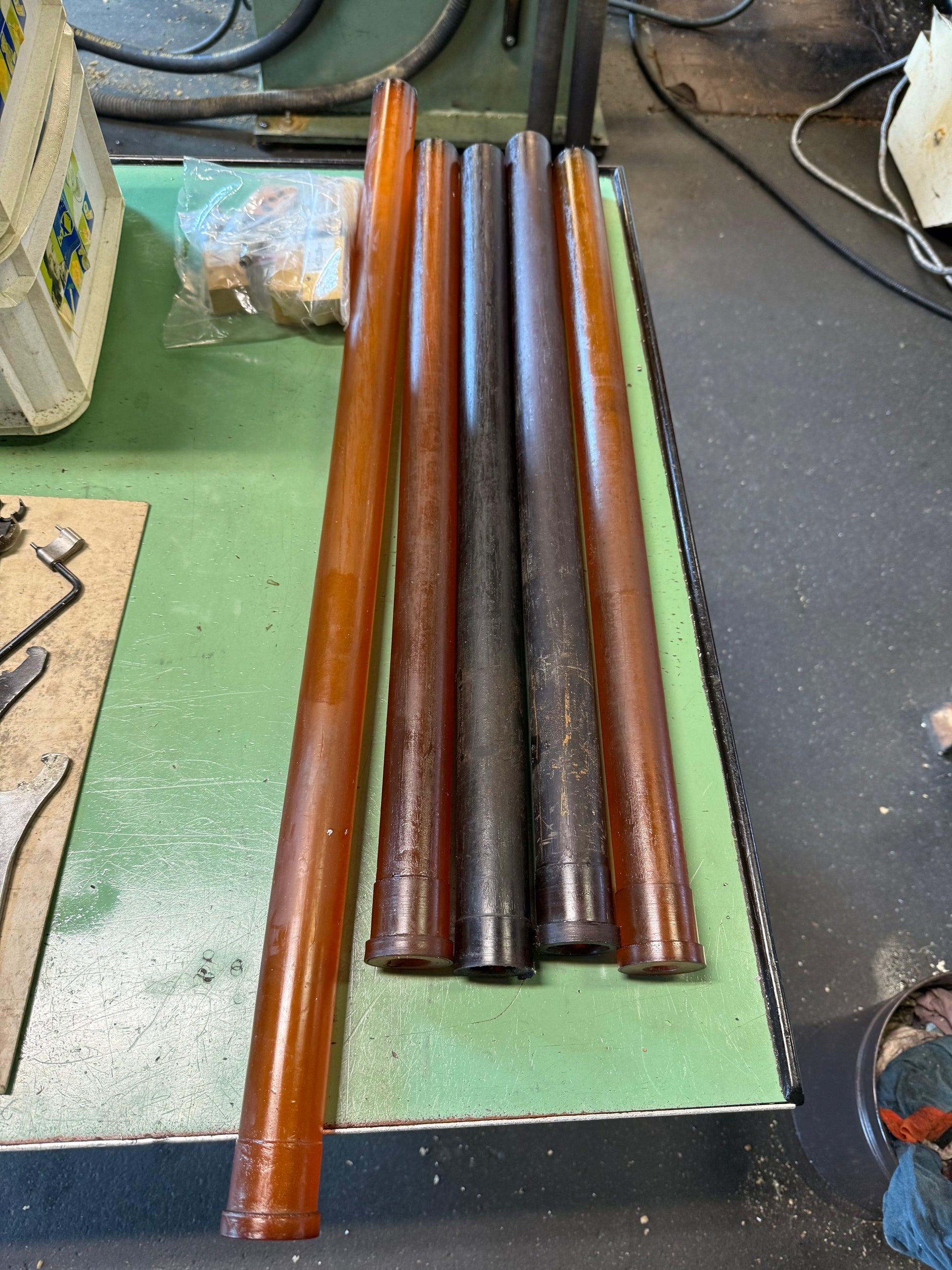

| Chargeur de barres | LNS Hydrobar Mini-Sprint |

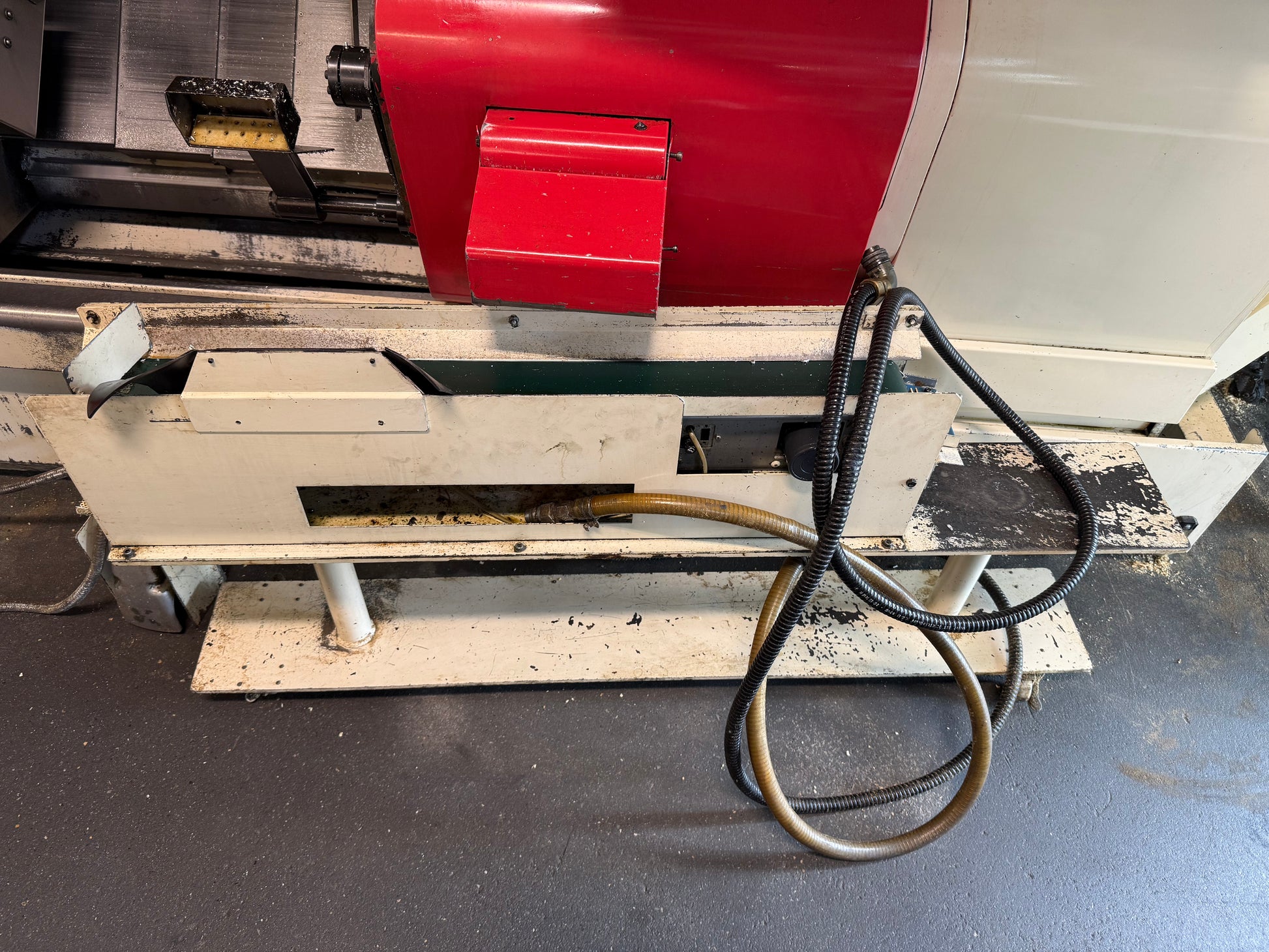

| Evacuateur de copeaux | |
| Jeu de porte-outils |
