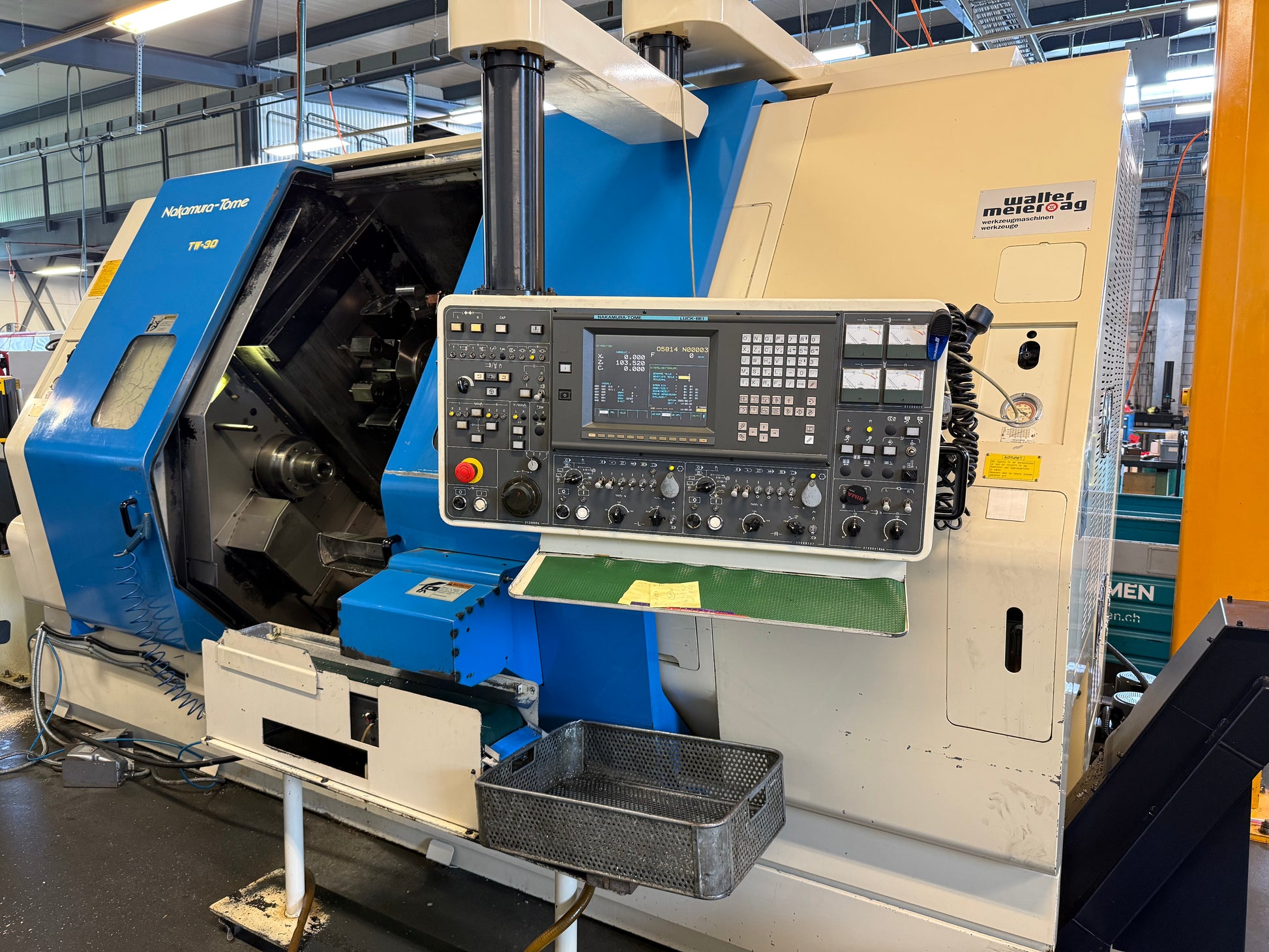

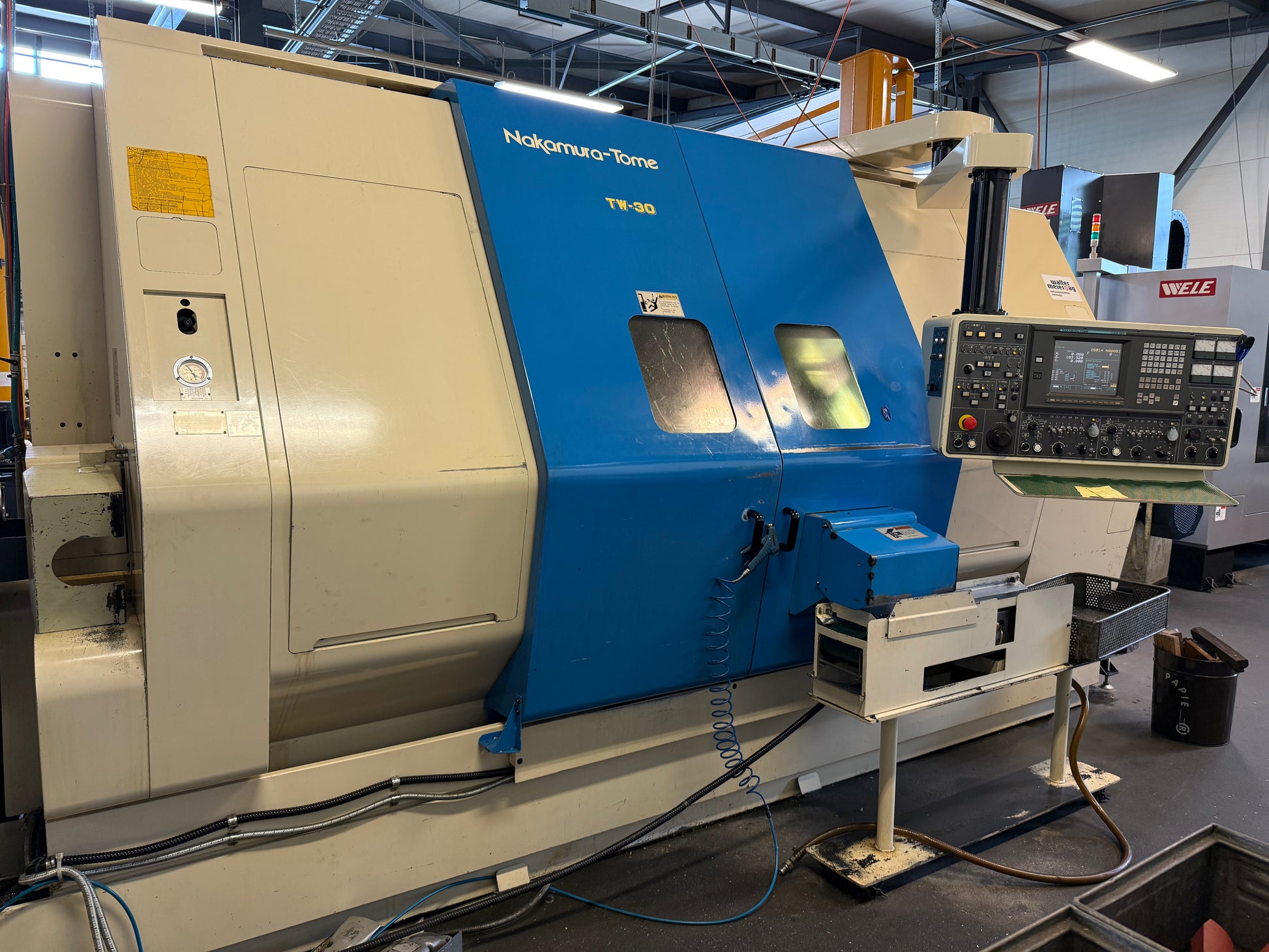

NAKAMURA-TOME TW-30
Type: TW-30
Marque: NAKAMURA-TOME
Groupe: Tour CNC
Sous-groupe: Centre de tournage/fraisage CNC à deux poupées

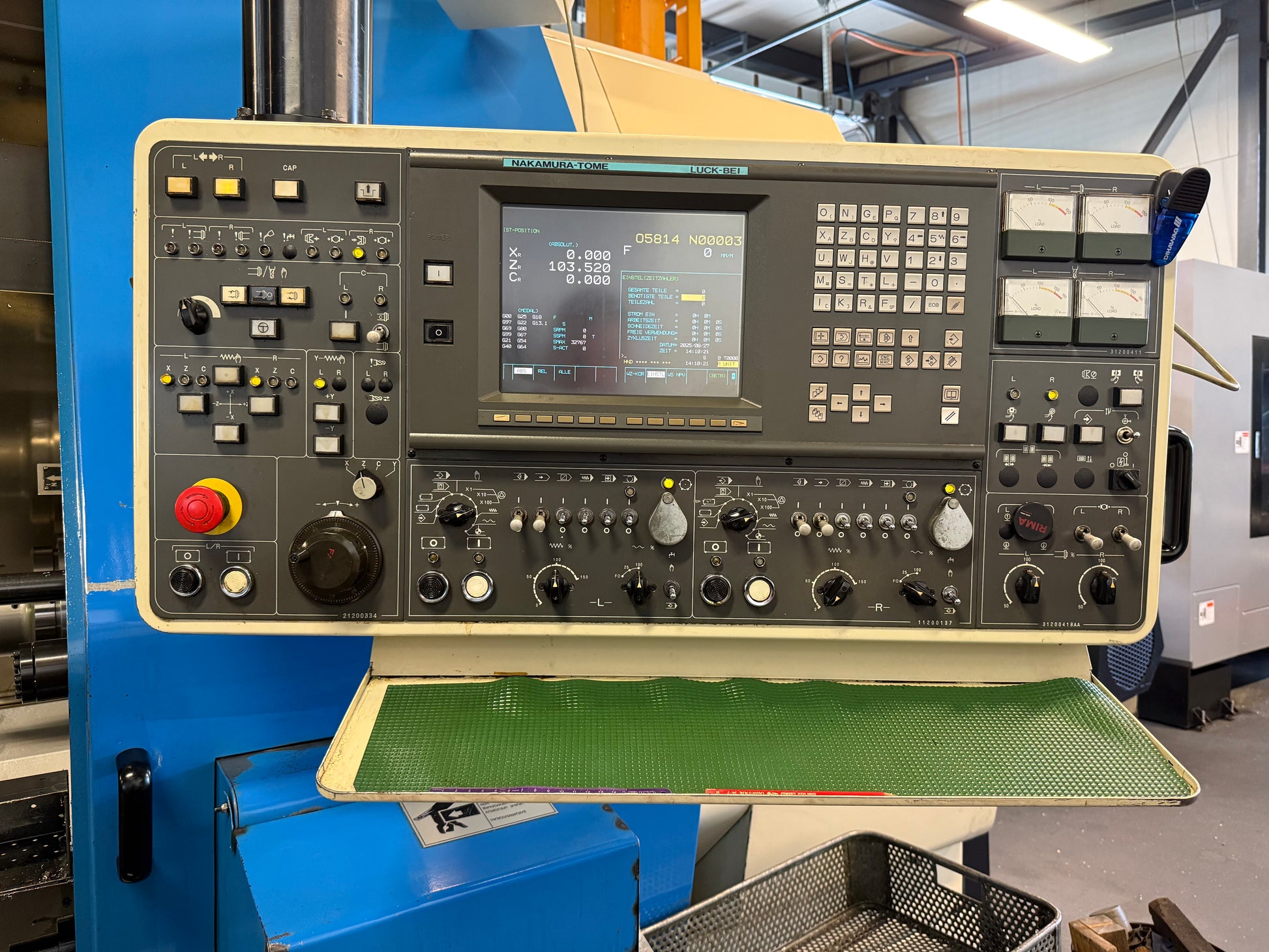

Commande: FANUC 18TC
Stock: 023298
NAKAMURA-TOME TW-30 est un centre de tournage/fraisage CNC à deux poupées, conçu pour précision, haute exactitude et fiabilité. Capacités: 6 axes; distance 1300 mm; Ø max 335 mm; alésage 71 mm; longueur 300 mm; courses Z 350/980, X 265/265 mm; 2 revolvers ×12 outils entraînés. Caractéristiques: 3600/3500 tr/min; 2×22 kW; 3×400 V 50 Hz; poids ~10800 kg. Accessoires: chargeur LNS Hydrobar Sprint, refroidissement, évacuation copeaux, jeu de pinces. Assure tolérances strictes; adapté automobile, aérospatial, médical.
| Nombre d'axes total | 6 |
| Nombre de broches de tournage | 2 |
| Nombre de revolvers | 2 |
| Distasnce entre les broches | 1300 mm |
| Diamètre admis au-dessus du banc | mm |
| Diamètre de tournage max. | 335 mm |
| Alésage de la broche | 71 mm |
| Longueur de tournage maximale | 300 mm |
| Diamètre du mandrin | 254 mm |
| Chariot: | |
| Course longitudinale (axe-Z) | 350 / 980 mm |
| Course longitudinale (axe-X) | mm |
| Transversal (axe-X) | 265 / 265 mm |

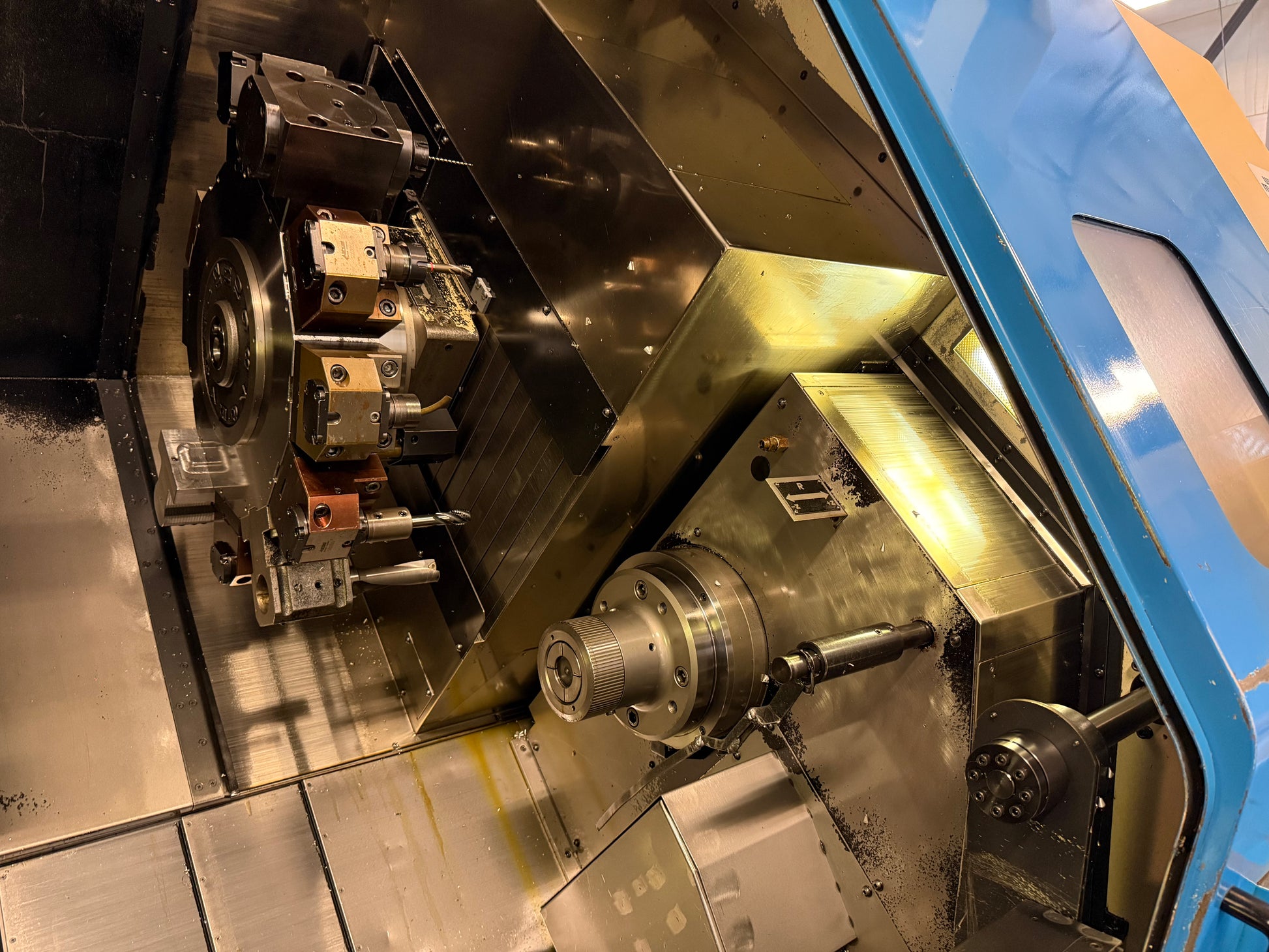

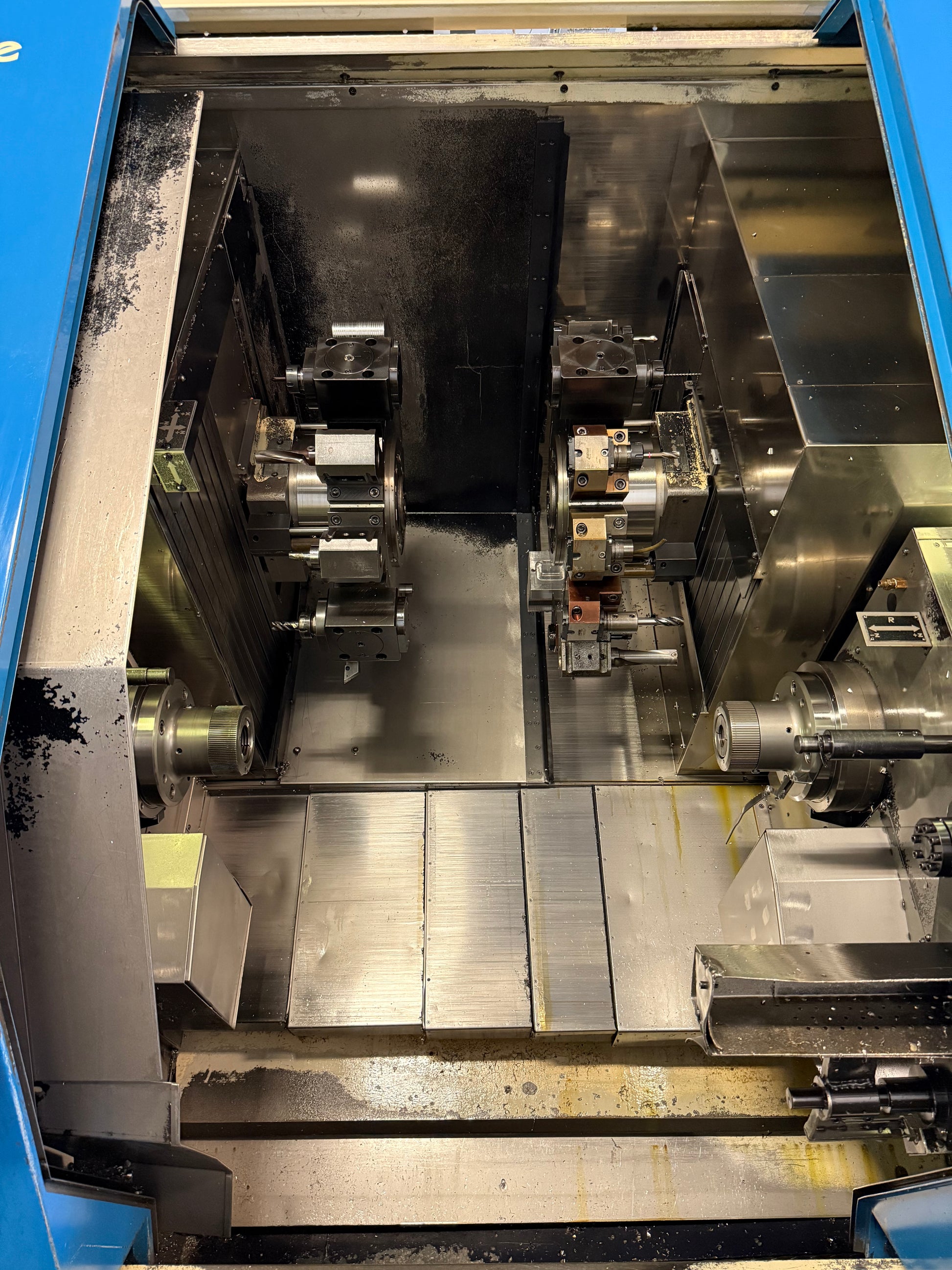

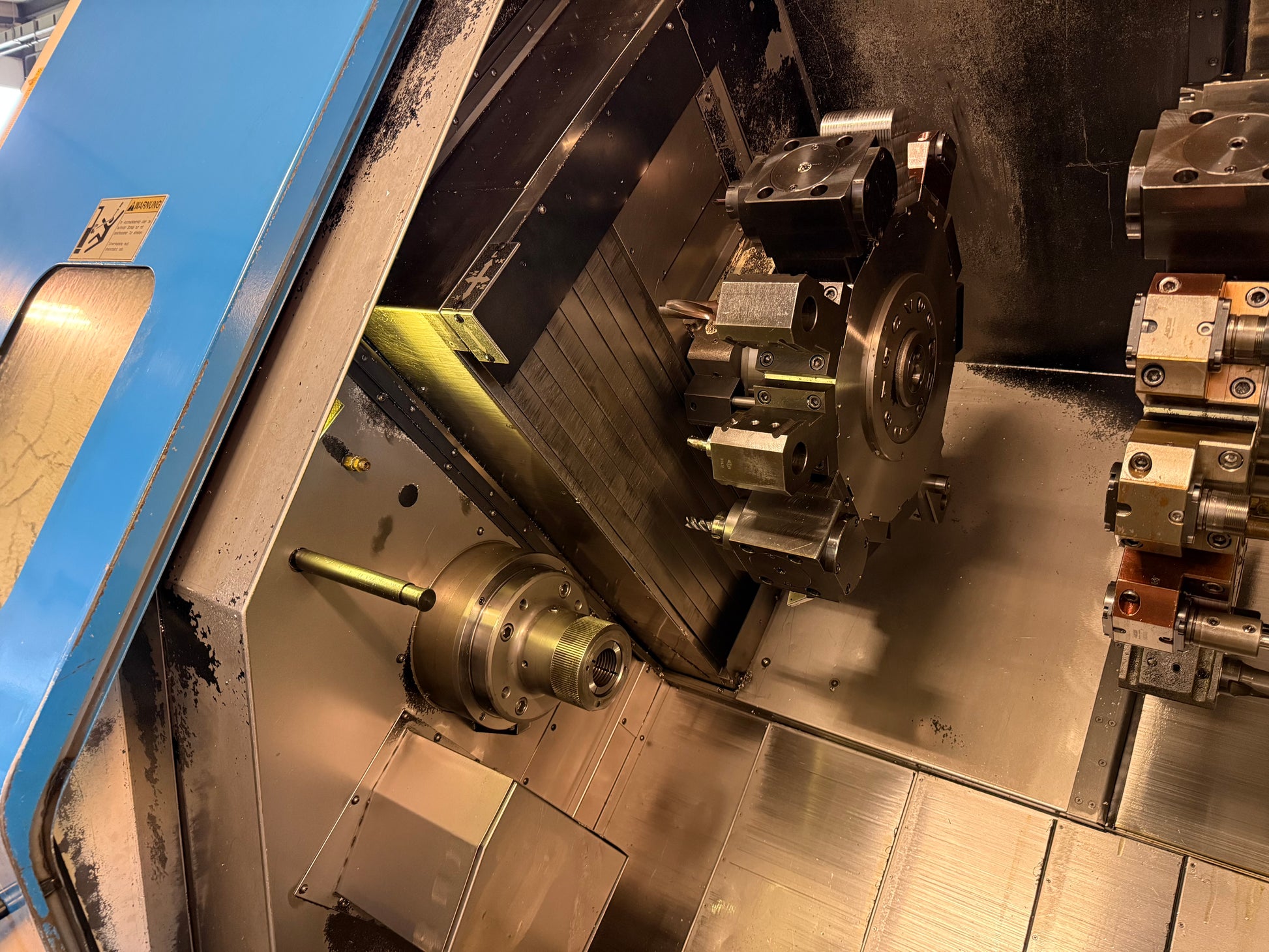

| Chariot revolver: Nombre | 2 |
| Outils tournants revolver 1 | 12 |
| Outils tournants revolver 2 | 12 |
| Outils tournants revolver | |
| Vitesses de broche | 3600 t/min |
| Vitesses de broche: | |
| à | 3500 t/min |
| Puissance de la broche | 2x 22 kW |
| Branchement 50 Hz 3x | 400 Volt |
| Poids de la machine env. | 10800 kg |
| Encombrement machine: | |
| Longueur | 4975 mm |
| Largeur | 2600 mm |
| Hauteur | 2250 mm |
| Accessoires divers: | |
| Jeu de pinces | |
| Dispositif d'arrosage | |

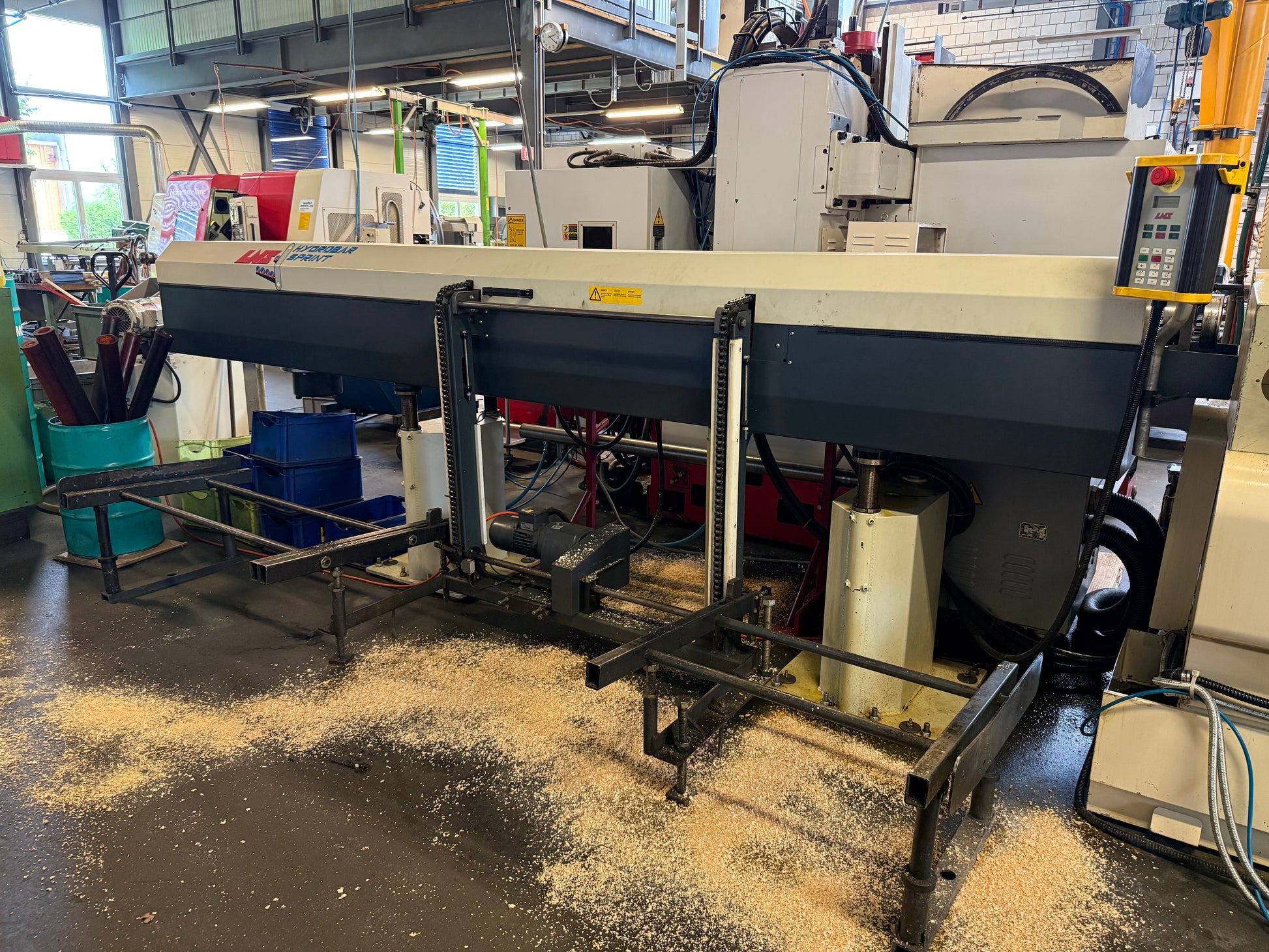

| Chargeur de barres | LNS Hydrobar Sprint |

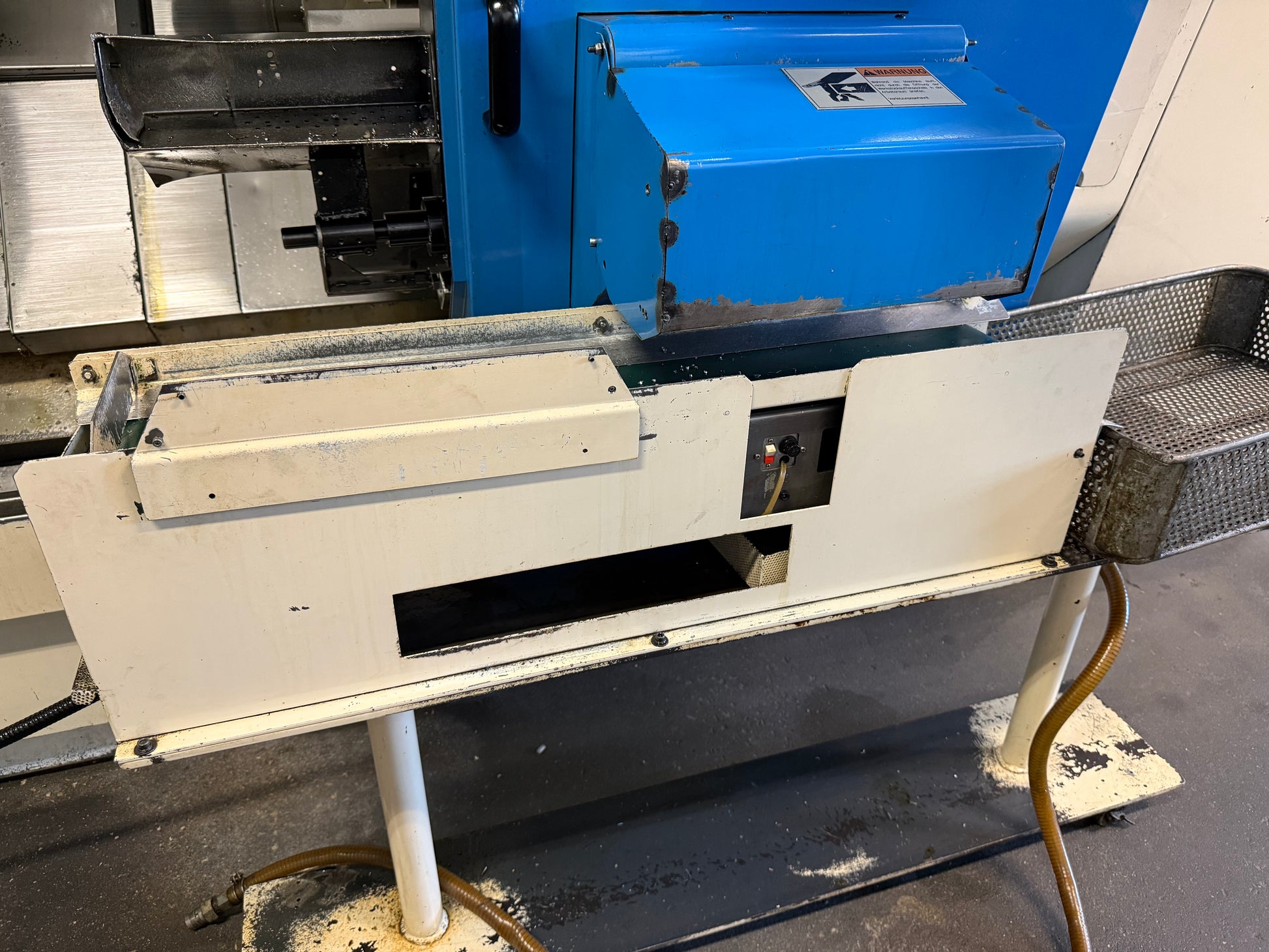

| Transporteur pièces en bande | |
| Evacuateur de copeaux | |
| Jeu de porte-outils | |
| Porte outils tournants (nbr) |
