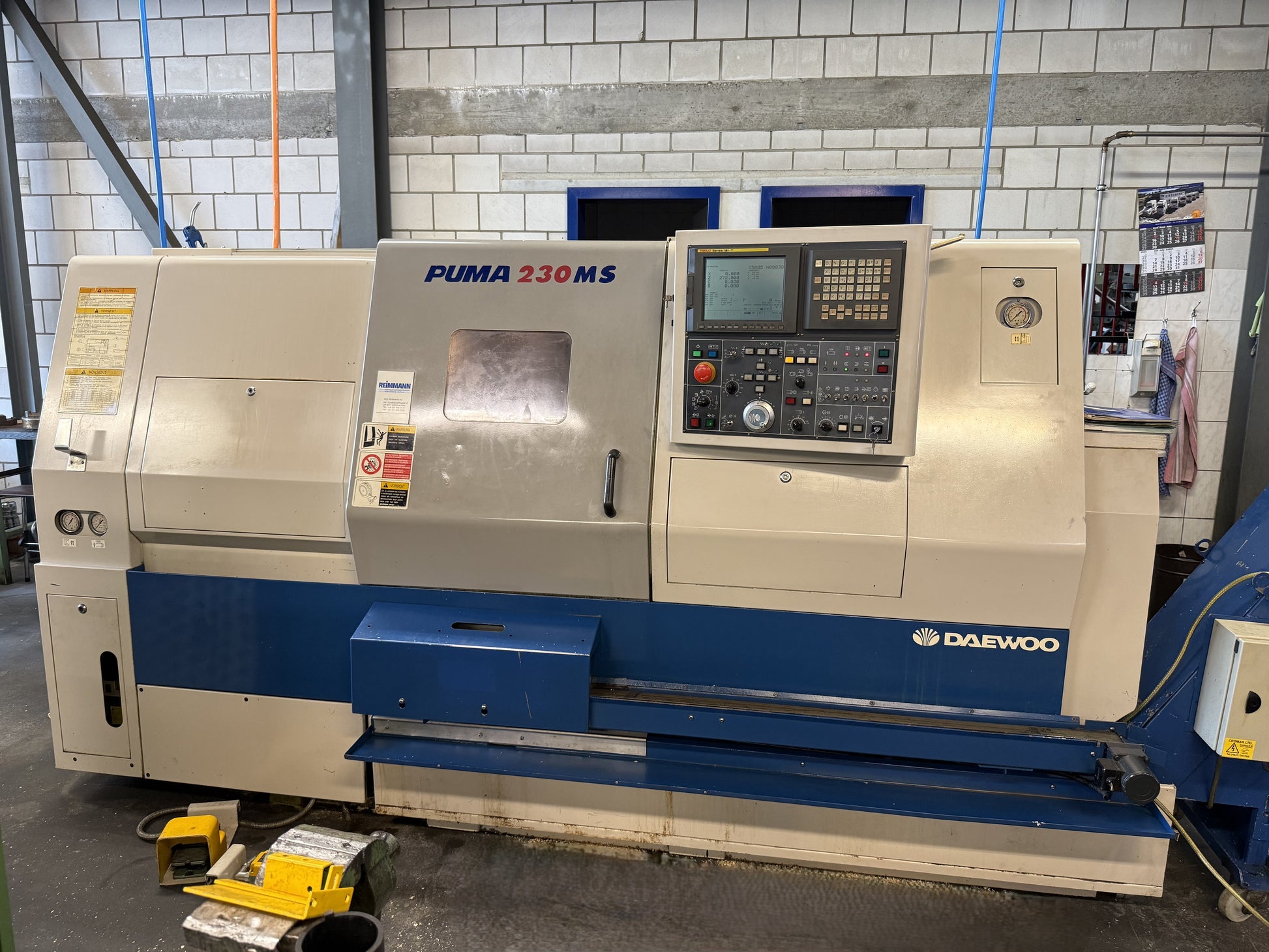

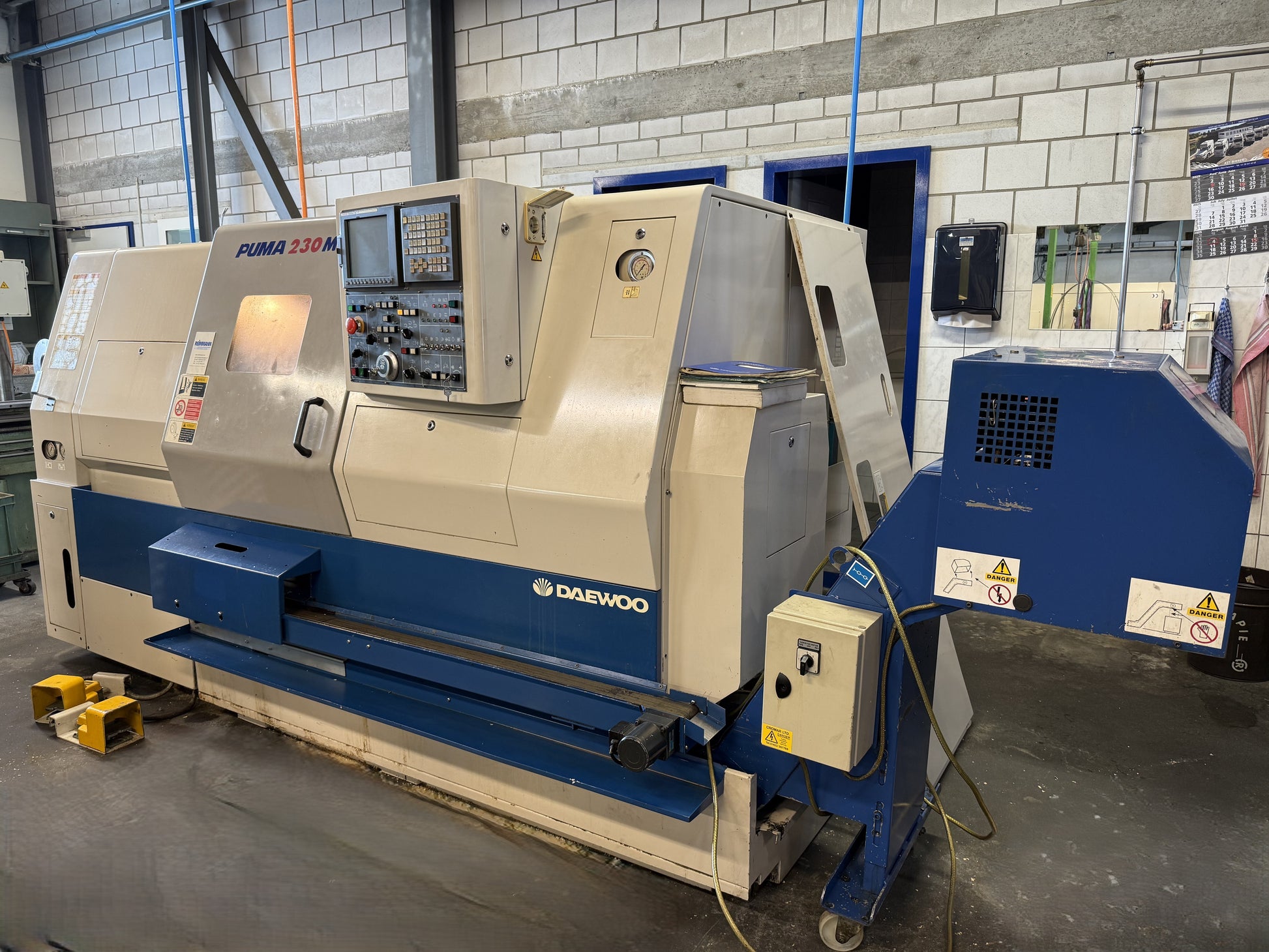

DAEWOO Puma 230 MSC
Type: Puma 230 MSC
Marque: DAEWOO
Groupe: Tour CNC
Sous-groupe: Centre de tournage/fraisage CNC à deux poupées

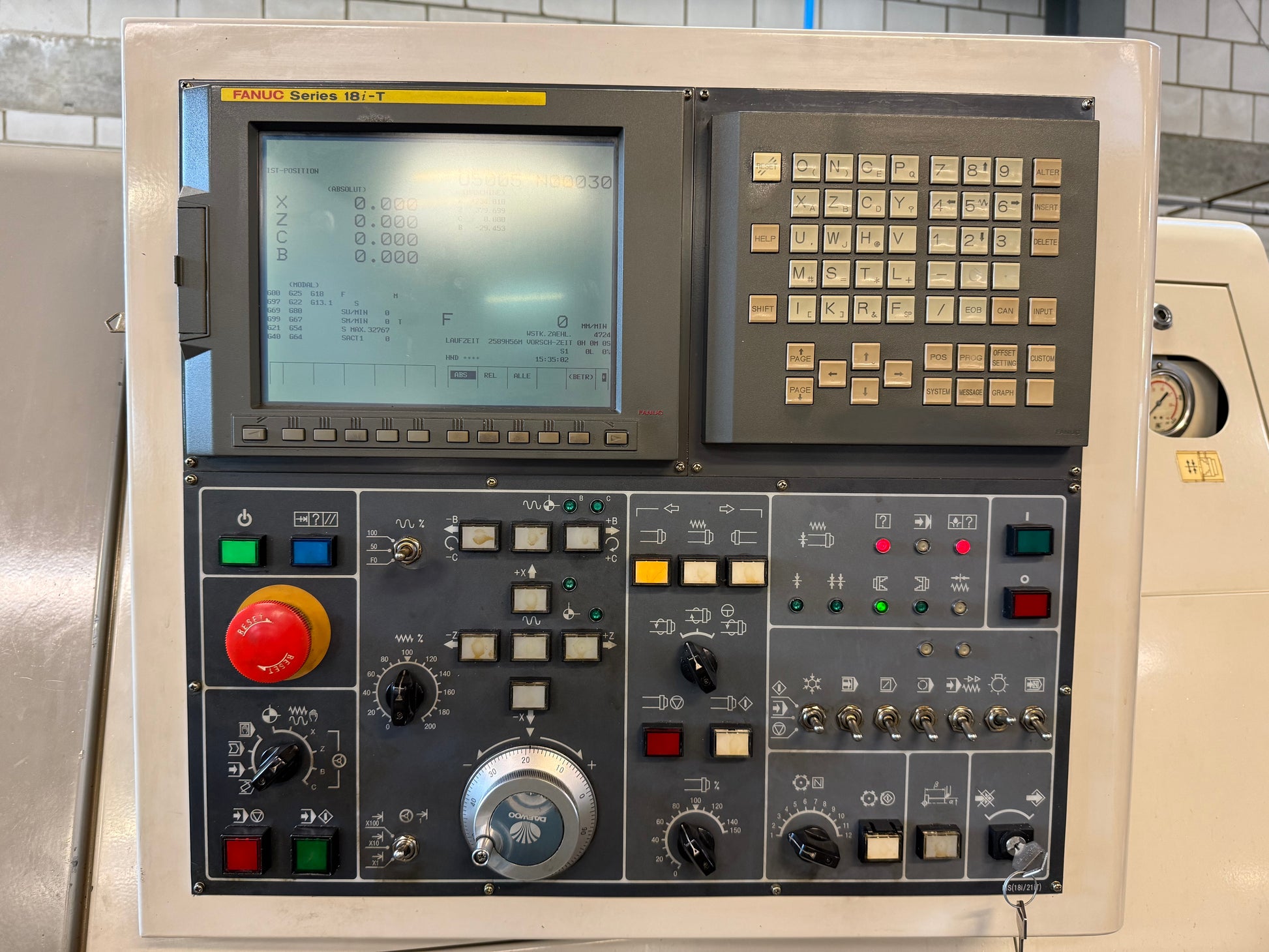

Commande: FANUC 18i-T
Année: 2002
Stock: 023297

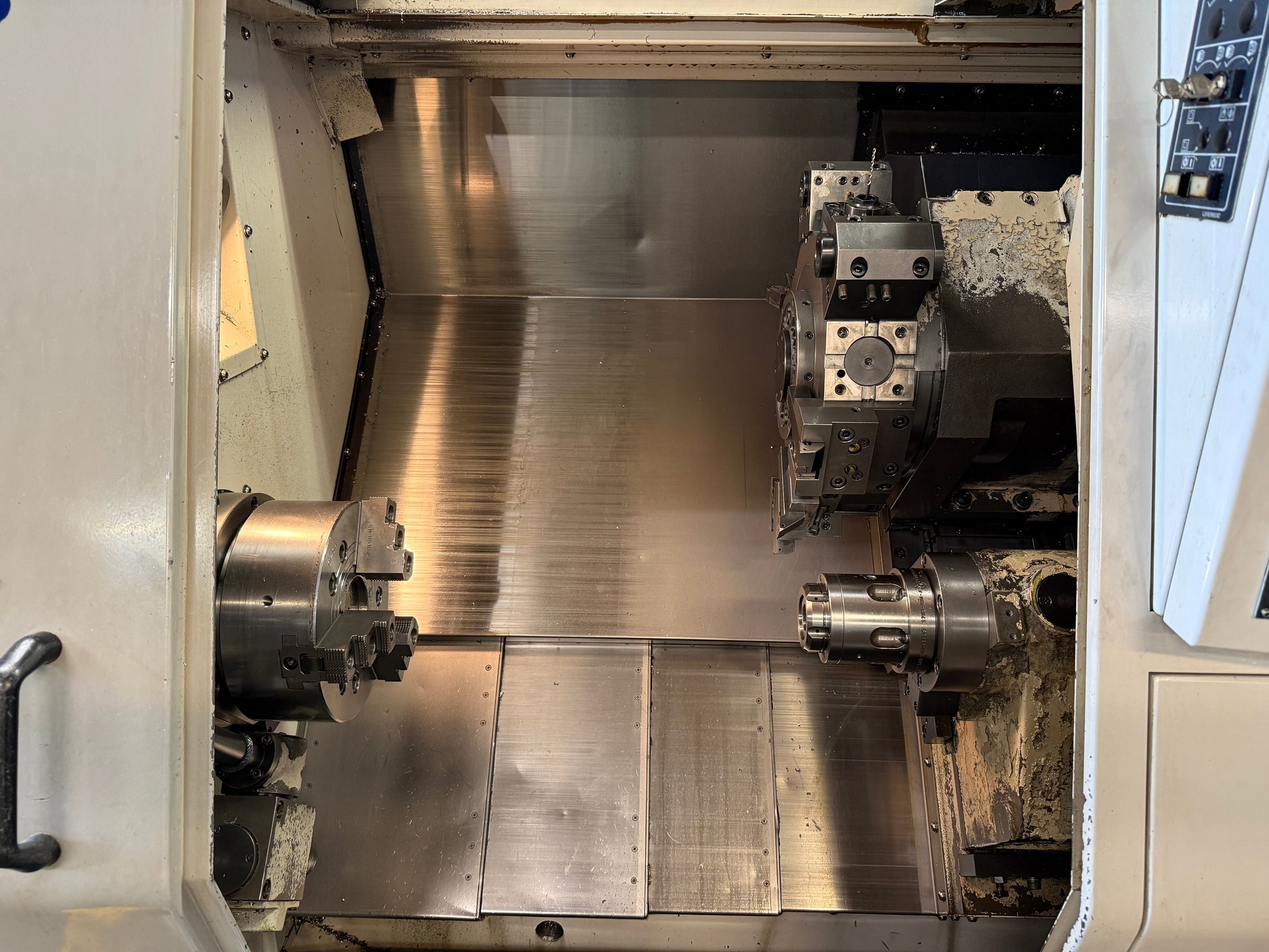

DAEWOO Puma 230 MSC est un centre tournage‑fraisage CNC à 2 broches, conçu pour la précision, une grande exactitude et une fiabilité durable. Capacités: passage de broche 90 mm, Ø tournage max 290 mm, course Z 580 mm, course X 205 mm, longueur max 492 mm, Ø mandrin 255 mm, diamètres de rotation 550/390 mm. Caractéristiques: vitesses broche 60–6000 tr/min (plage 35–3500 tr/min), puissance 15 kW, couple max 330 Nm, avances rapides X 24 m/min, Z 30 m/min, alimentation 3x400 V 50 Hz, puissance installée 40 kVA, poids ~4240 kg, dimensions 3313×1670×1740 mm. Accessoires: mandrin 3 mors, jeux de mors doux/ durs, système d’arrosage 140 l, broche de reprise, évacuation copeaux, prélèvement automatique, porte‑outils, porte‑outils motorisés, pièces de rechange. Permet tolérances serrées; adapté aux secteurs automobile, aéronautique, médical, horlogerie et outillage.
| Nombre d'axes total | 3 |
| Nombre de broches de tournage | |
| Nombre de broches | 2 |
| Nombre de revolvers | 1 |
| Diamètre de rotation au-dessus du lit | 550 mm |
| Diamètre de rotation au-dessus du chariot | 390 mm |
| Diamètre de tournage max. | 290 mm |
| Longueur de tournage maximale | 492 mm |
| Diamètre du mandrin | 255 mm |
| Chariot en croix: | |
| Course longitudinale (axe-Z) | 580 mm |
| Course longitudinale (axe-X) | 205 mm |
| Rapid traverse X | 24 m/min |
| Rapid traverse Z | 30 m/min |

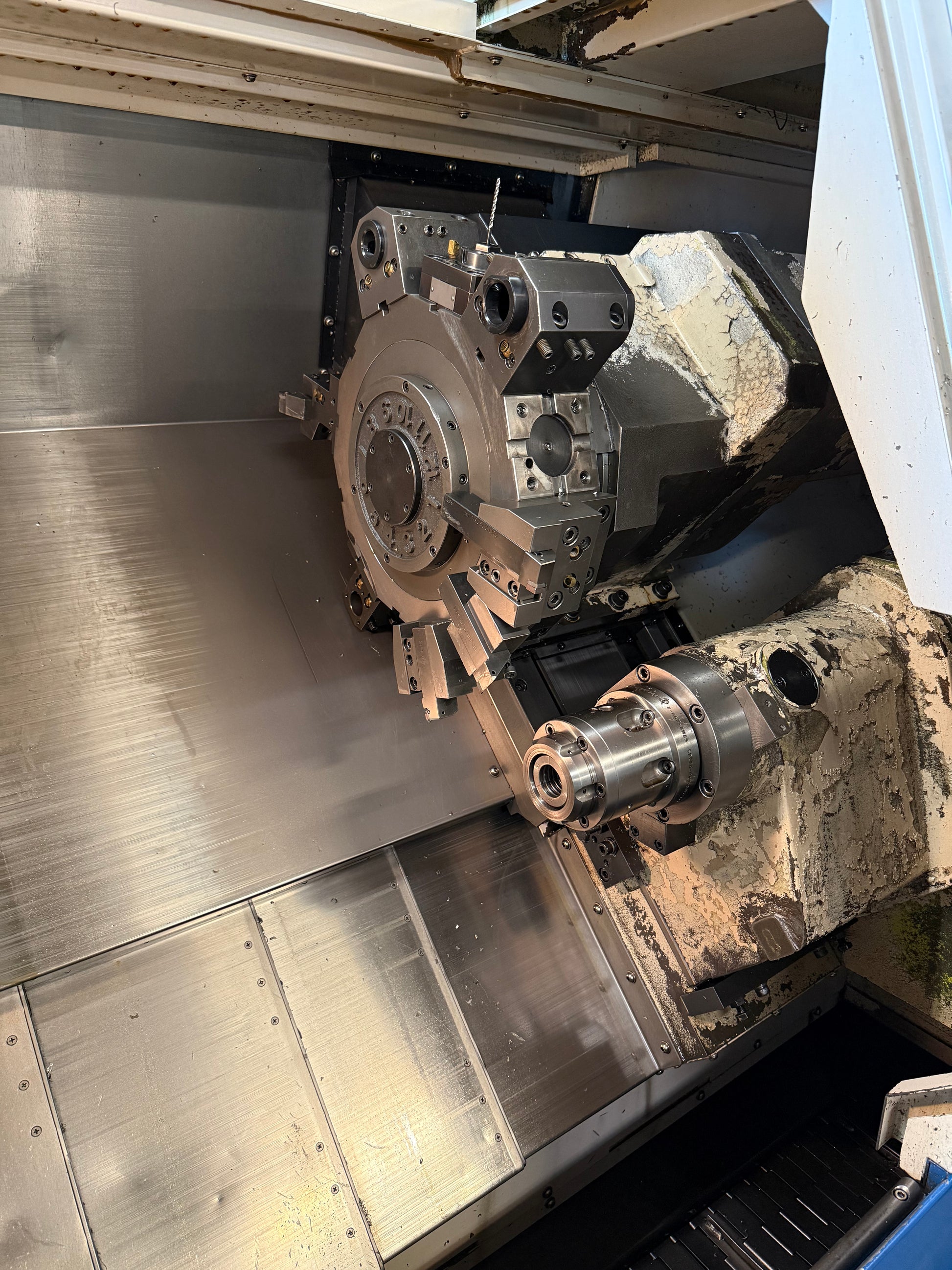

| Revolver: | |
| Nombre de positions | 12 |
| Outils tournants revolver | 12 |
| Vitesses de broche | 60 - 6000 t/min |
| Cône de broche : | BMT 55 |
| Broche principale: | |
| Passage de broche | 76 mm |
| Alésage de la broche | 90 mm |
| Axe-C (broche, résolution) | 360 ° |
| Vitesses de broche: | |
| de | 35 t/min |
| à | 3500 t/min |
| Puissance de la broche | 15 kW |
| Couple maximum | 330 Nm |
| Contre-broche: | |
| nez de broche | 110 mm |
| Positionnement de broche, incrément | 5 ° |
| Vitesse de broche max. | 6000 t/min |
| Branchement 50 Hz 3x | 400 Volt |
| Puissance totale installée | 40 kVA |
| Poids de la machine env. | 4240 kg |
| Encombrement machine: | |
| Longueur | 3313 mm |
| Largeur | 1’670 mm |
| Hauteur | 1740 mm |

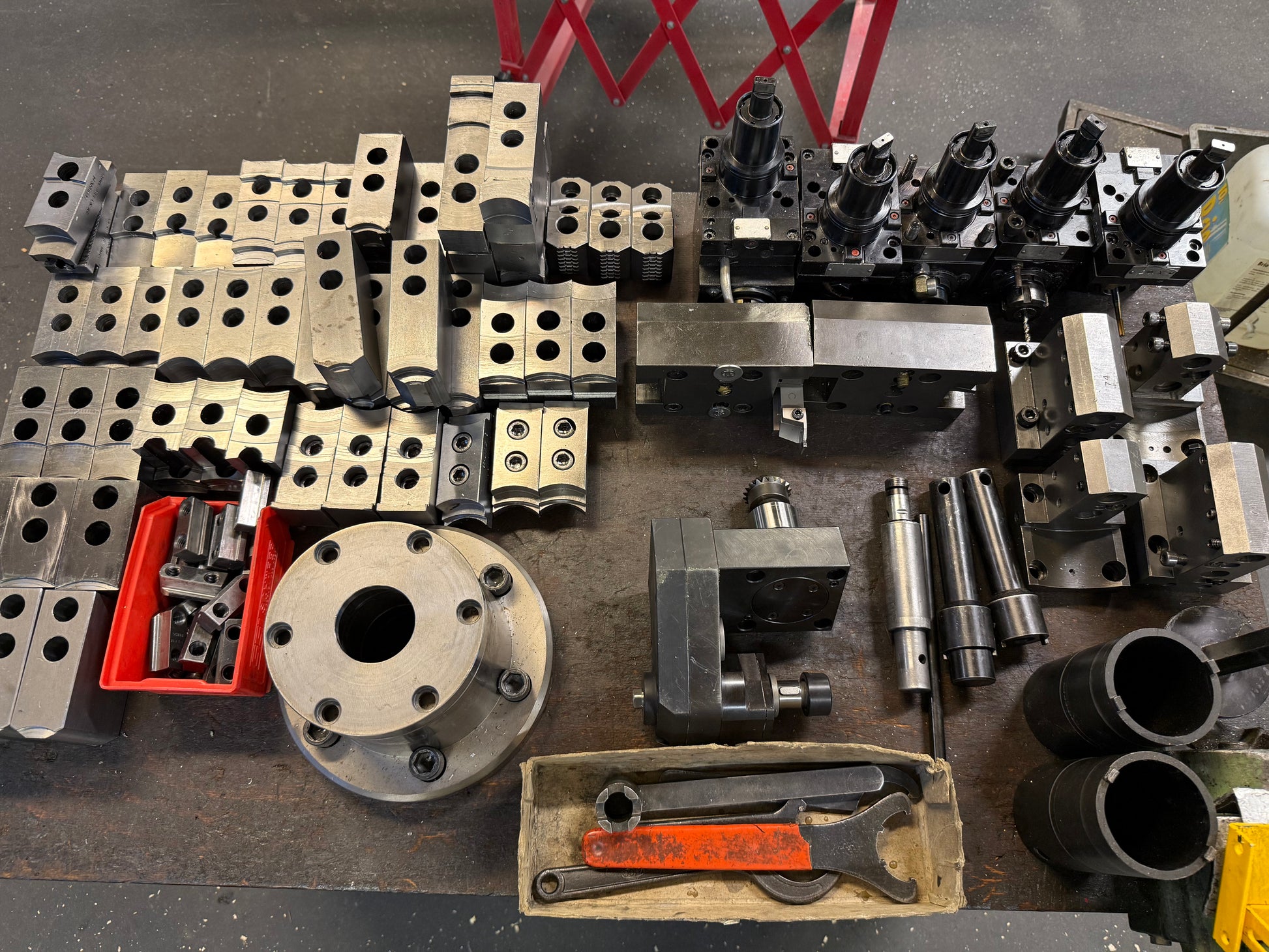

| Accessoires divers: | |

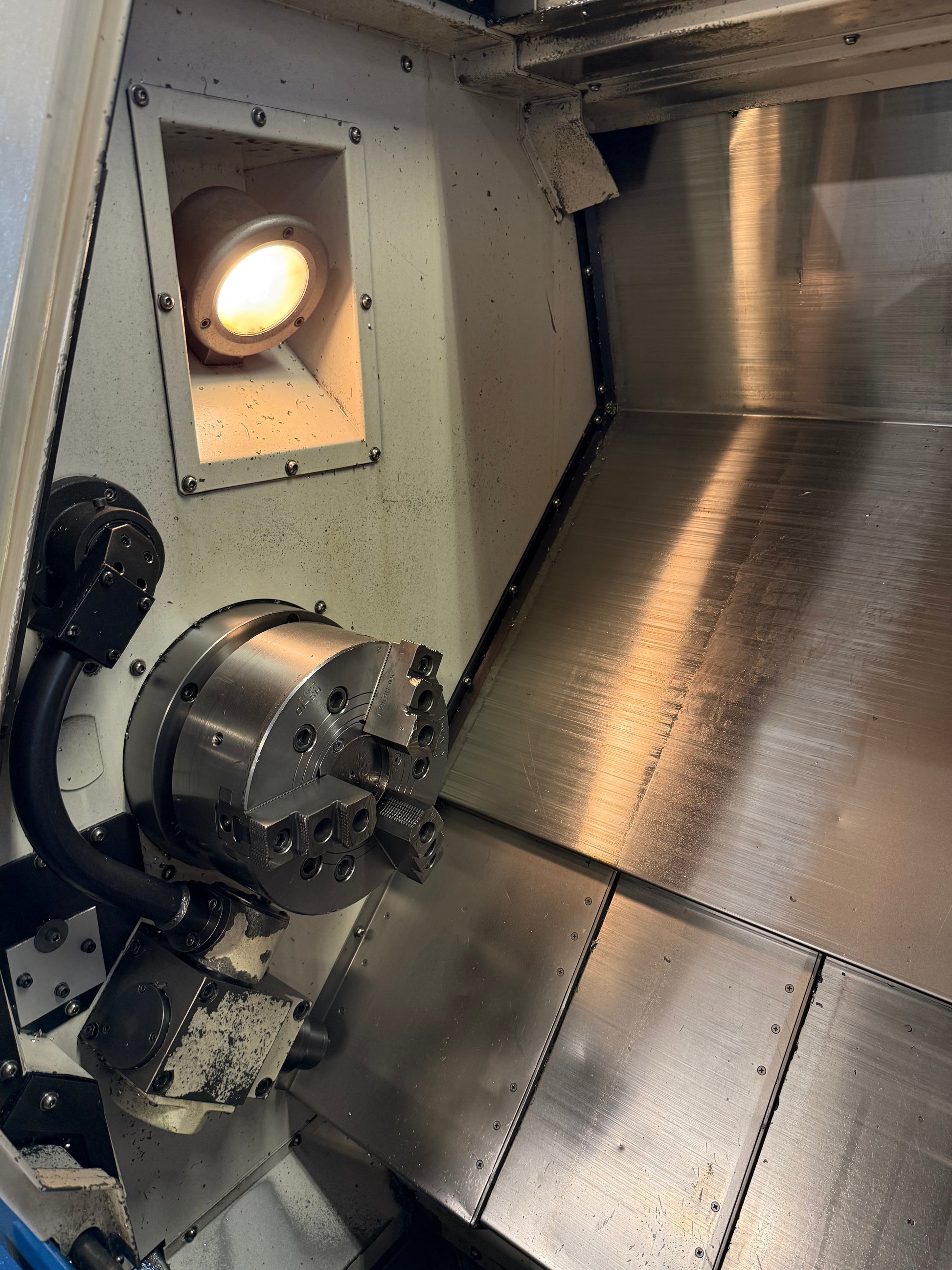

| Mandrin 3-chiens | |
| Jeu de mors doux | |
| Jeu de mors dur | |

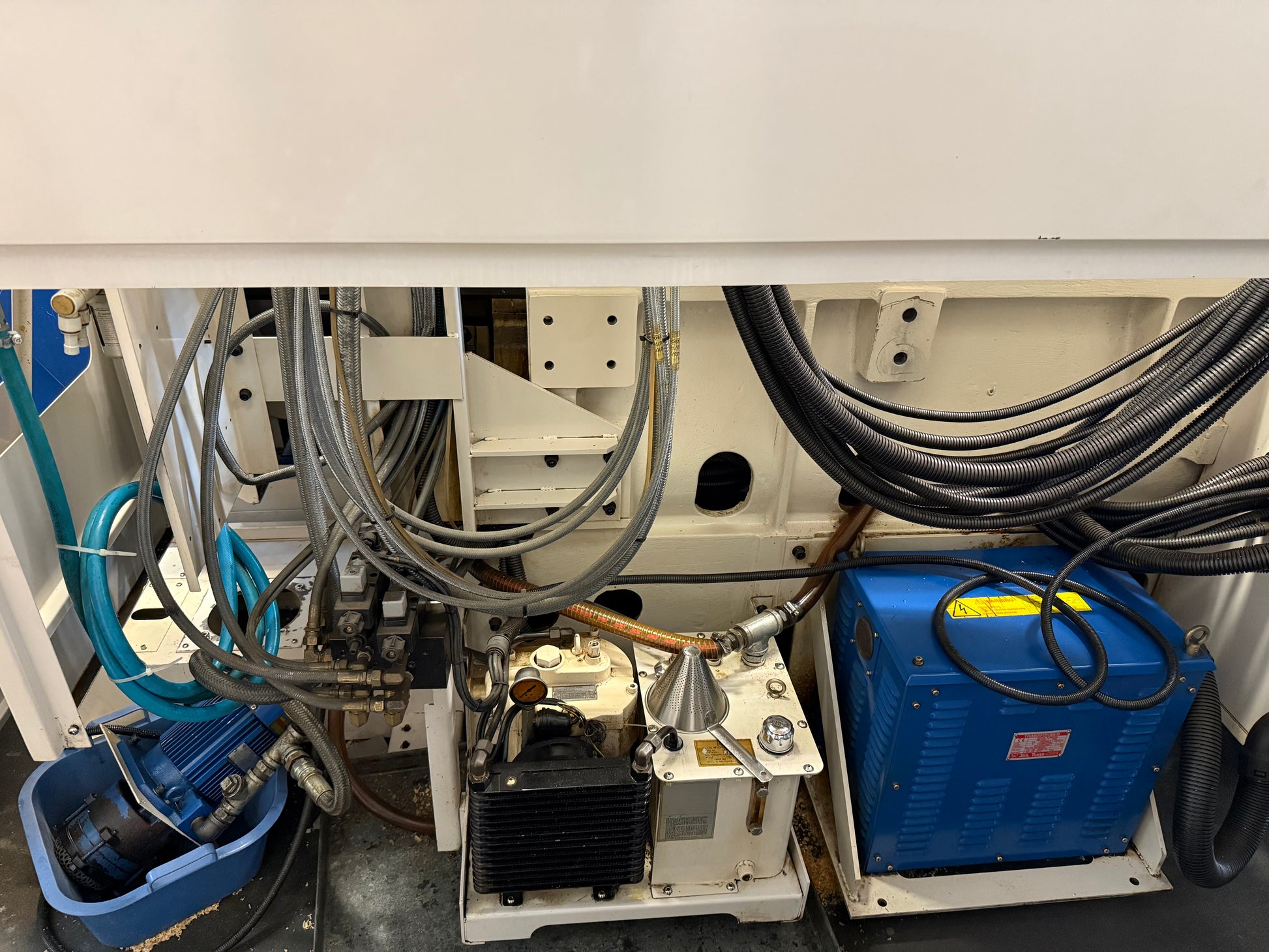

| Dispositif d'arrosage | 140 l |
| Broche de reprise | |
| Retrait automatique des pièces | |

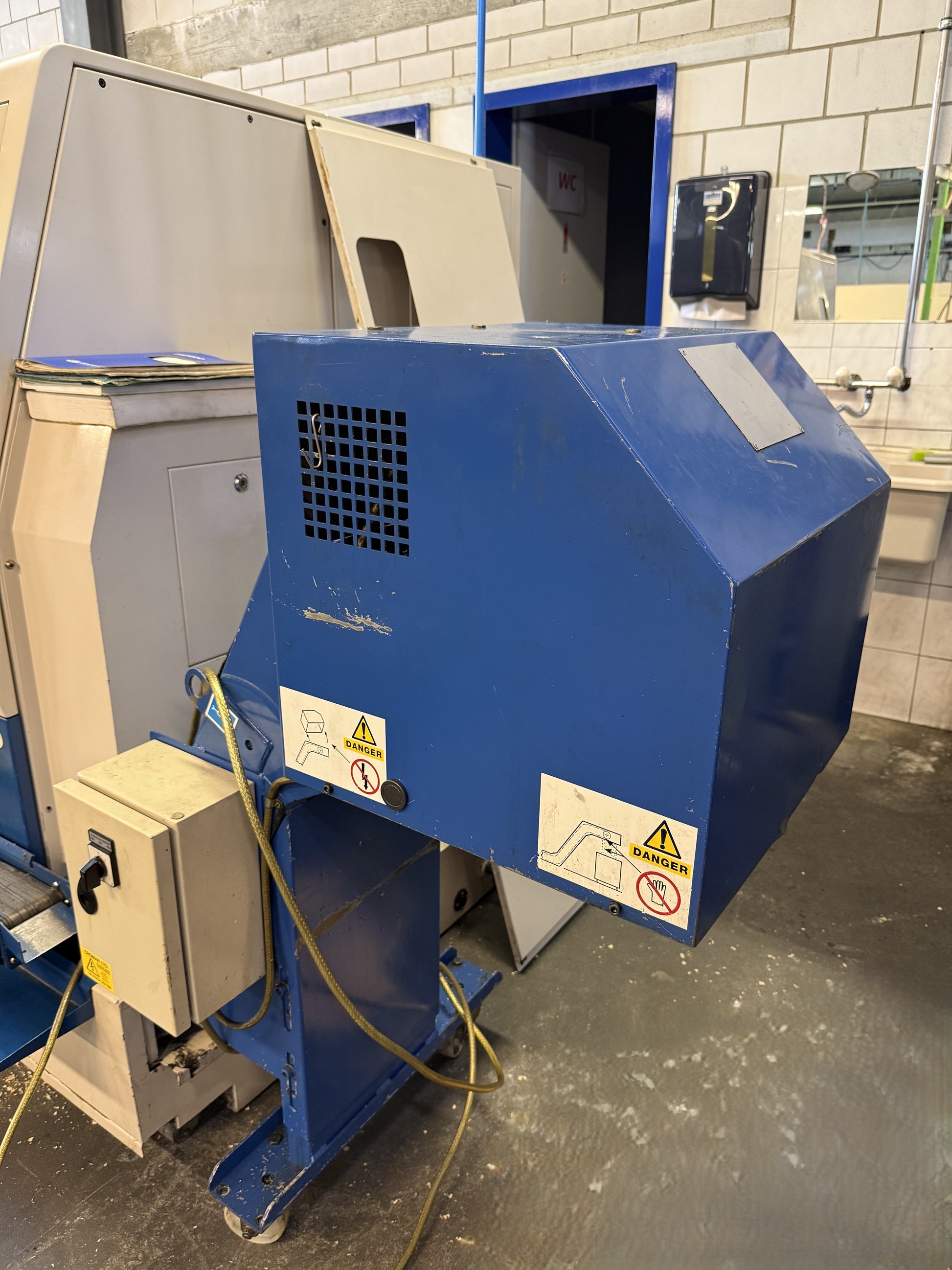

| Evacuateur de copeaux | |
| Jeu de supports outils | |
| Porte outils tournants (nbr) | |

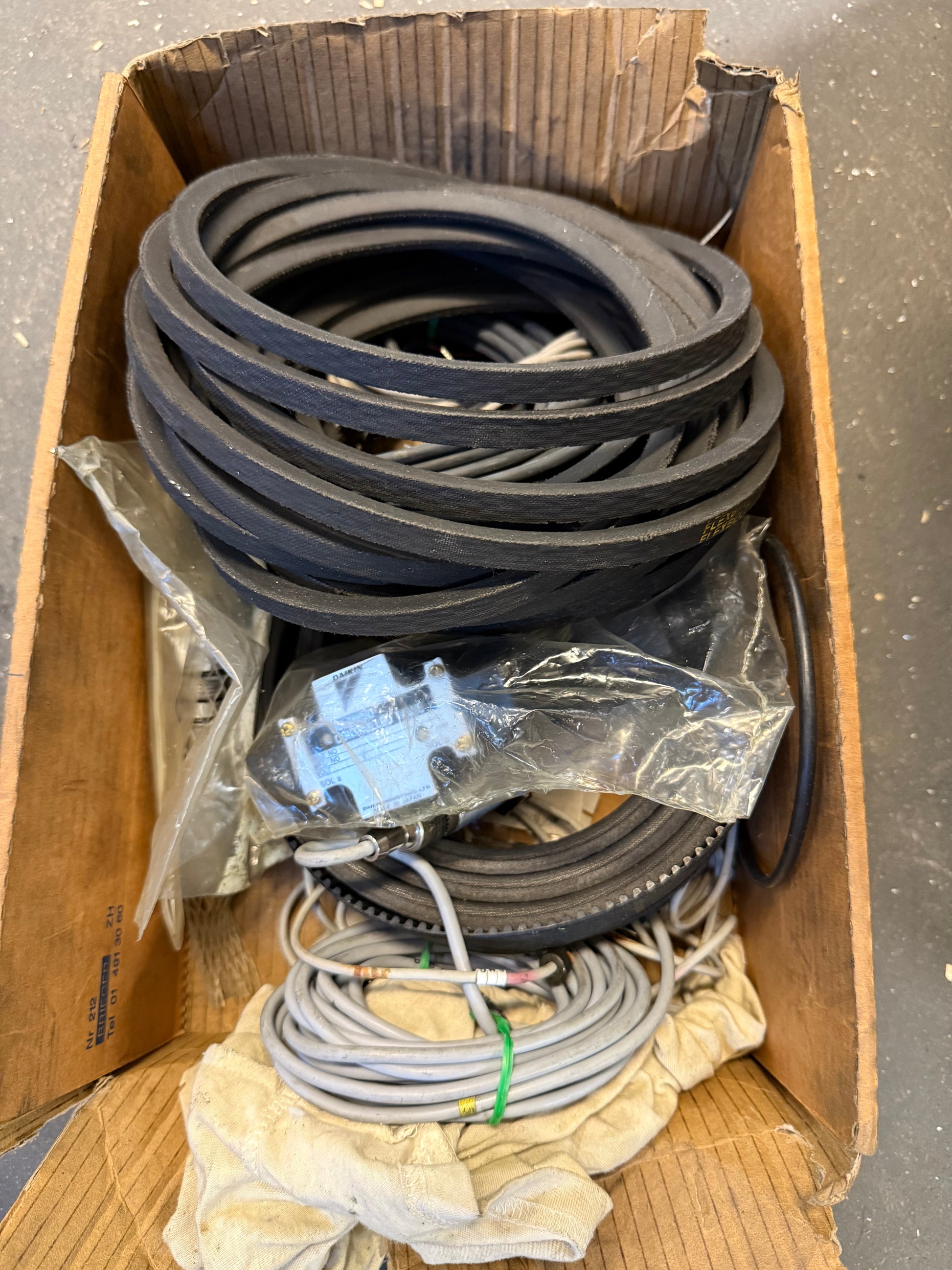

| Pièces de rechange |
