023296 - DOOSAN Puma TT 1800 SY
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

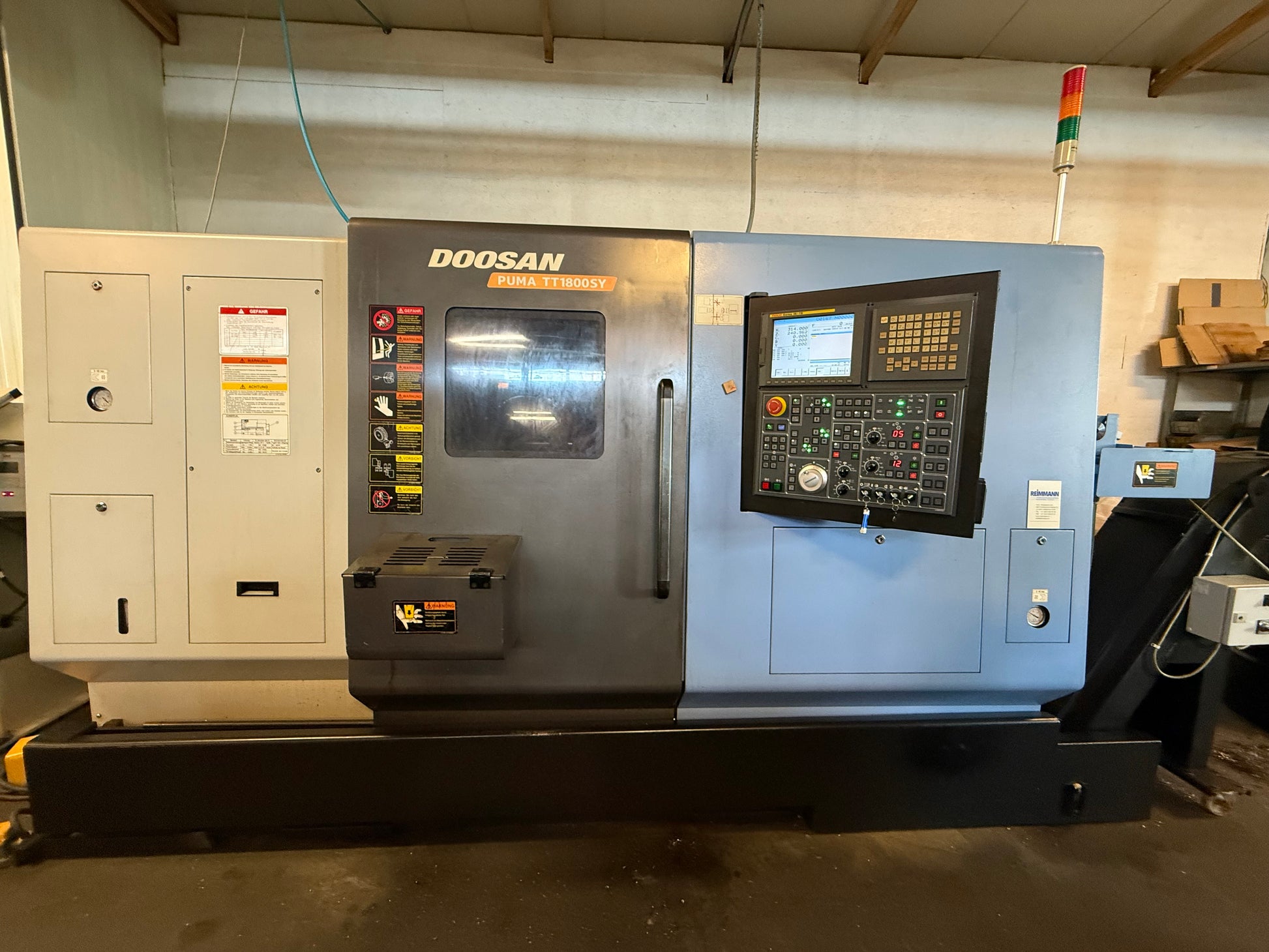

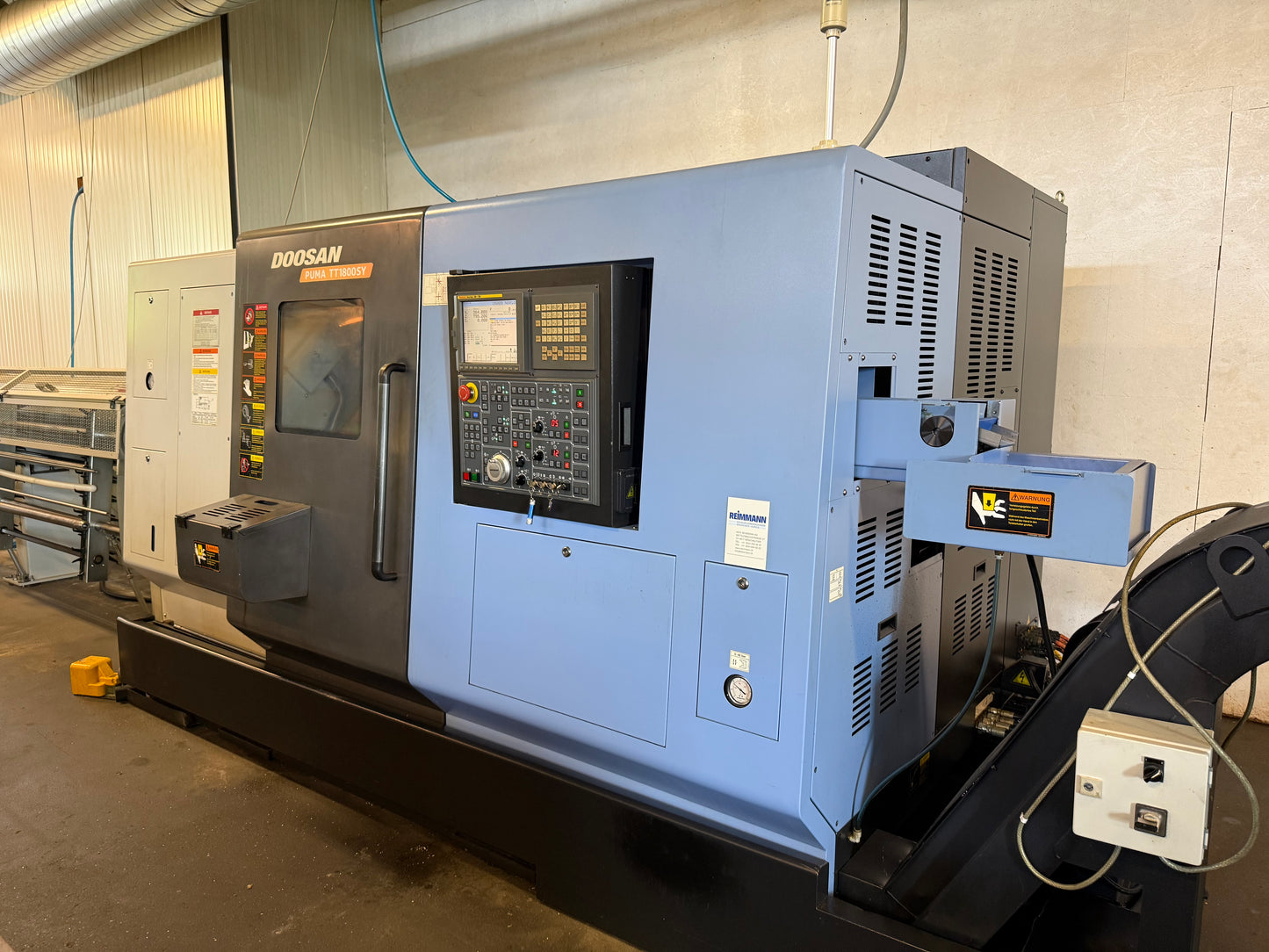

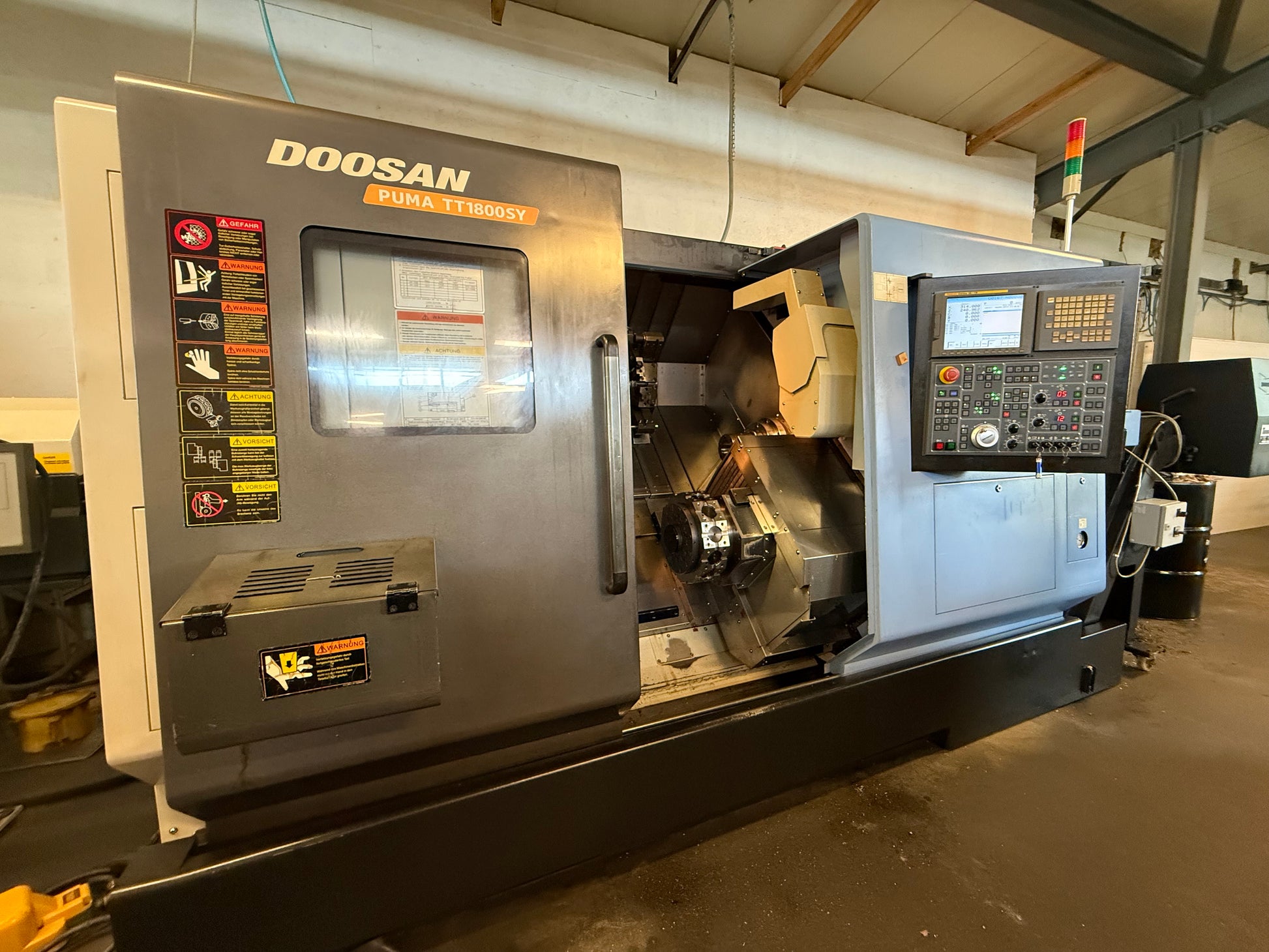

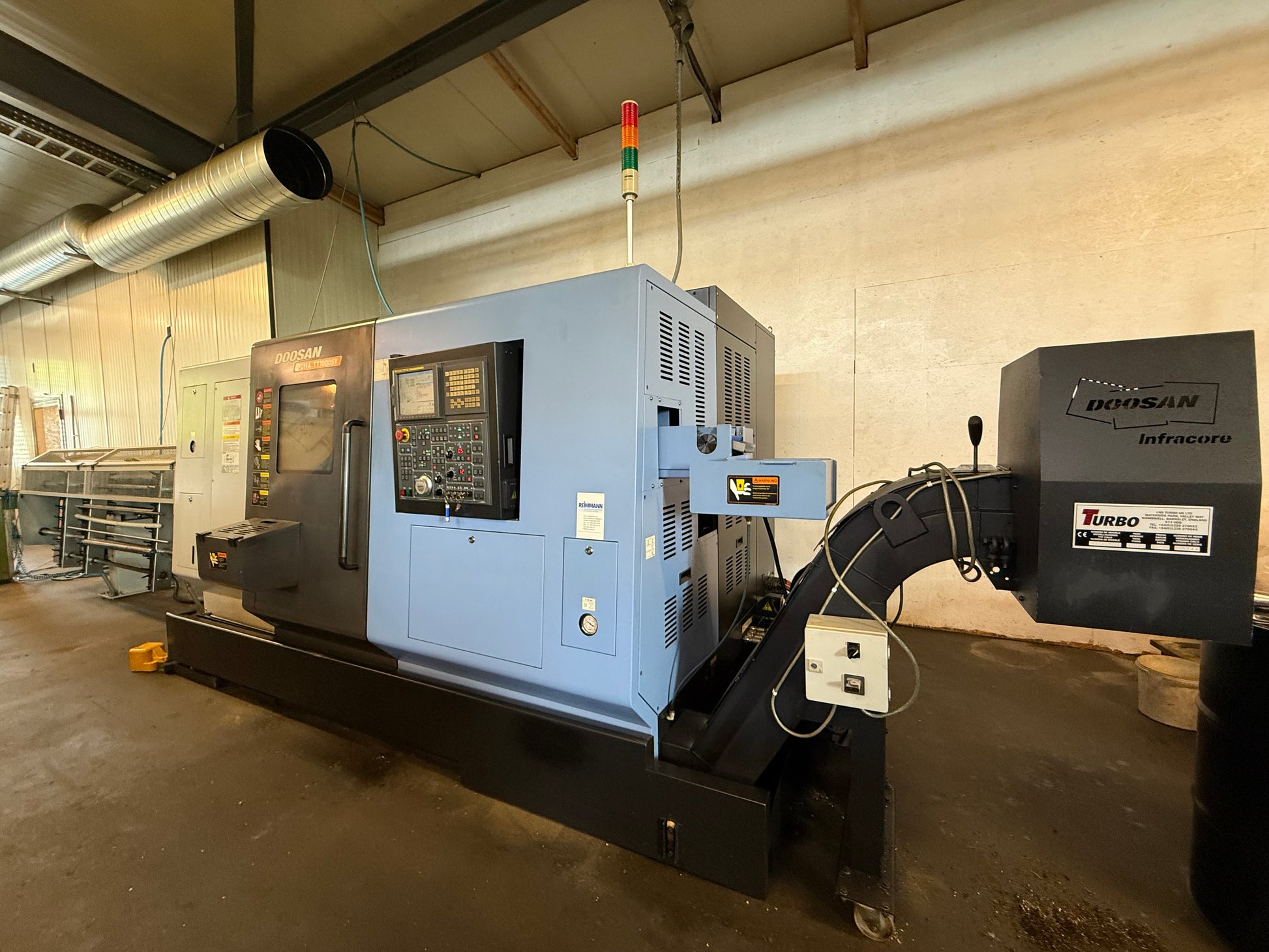

DOOSAN Puma TT 1800 SY est un Tour CNC de haute précision, conçu pour offrir grande exactitude et fiabilité. 8 axes, 2 broches de tournage, distance entre broches 980 mm; diamètre de tournage max 230 mm, longueur de tournage 230 mm, alésage broche 76 mm, passage barre 65 mm, poids pièce côté unique max 120 kg. Courses: Z1 700 mm, Z2 720 mm; X1 165 mm, X2 190 mm; Y 100 mm; avances rapides X 20 m/min, Y 7,5 m/min, Z 40 m/min. Deux chariots revolver 12 positions avec 12 outils entraînés chacun; axe B 770 mm, axe C 360° (résolution 0,001°), cône broche BMT55. Puissance broche 22 kW, vitesses jusqu'à 5000 tr/min; contre-broche 22 kW à 5000 tr/min. Alimentation 3x400 V 50 Hz, puissance installée 75 kVA; poids env. 7800 kg; dimensions L3905×l2070×H2080 mm; heures de fonctionnement 3003. Accessoires: réservoir de liquide 290 l, chargeur LNS SPRINT 552-565, évacuateur de copeaux LNS Turbo, jeu de pinces, jeu de porte-outils, lampe, volant électronique, témoin d'état. Conçu pour obtenir tolérances serrées dans des sect
| Nombre d'axes total | 8 |
| Nombre de broches de tournage | 2 |
| Distasnce entre les broches | 980 mm |
| Poids de la pièce d'un côté max. | 120 kg |
| Diamètre de tournage avec revolver | 230 mm |
| Diamètre de rotation au-dessus du chariot | 230 mm |
| Diamètre de tournage max. | 230 mm |
| Alésage de la broche | 76 mm |
| Longueur de tournage maximale | 230 mm |
| Passage de barres | 65 mm |

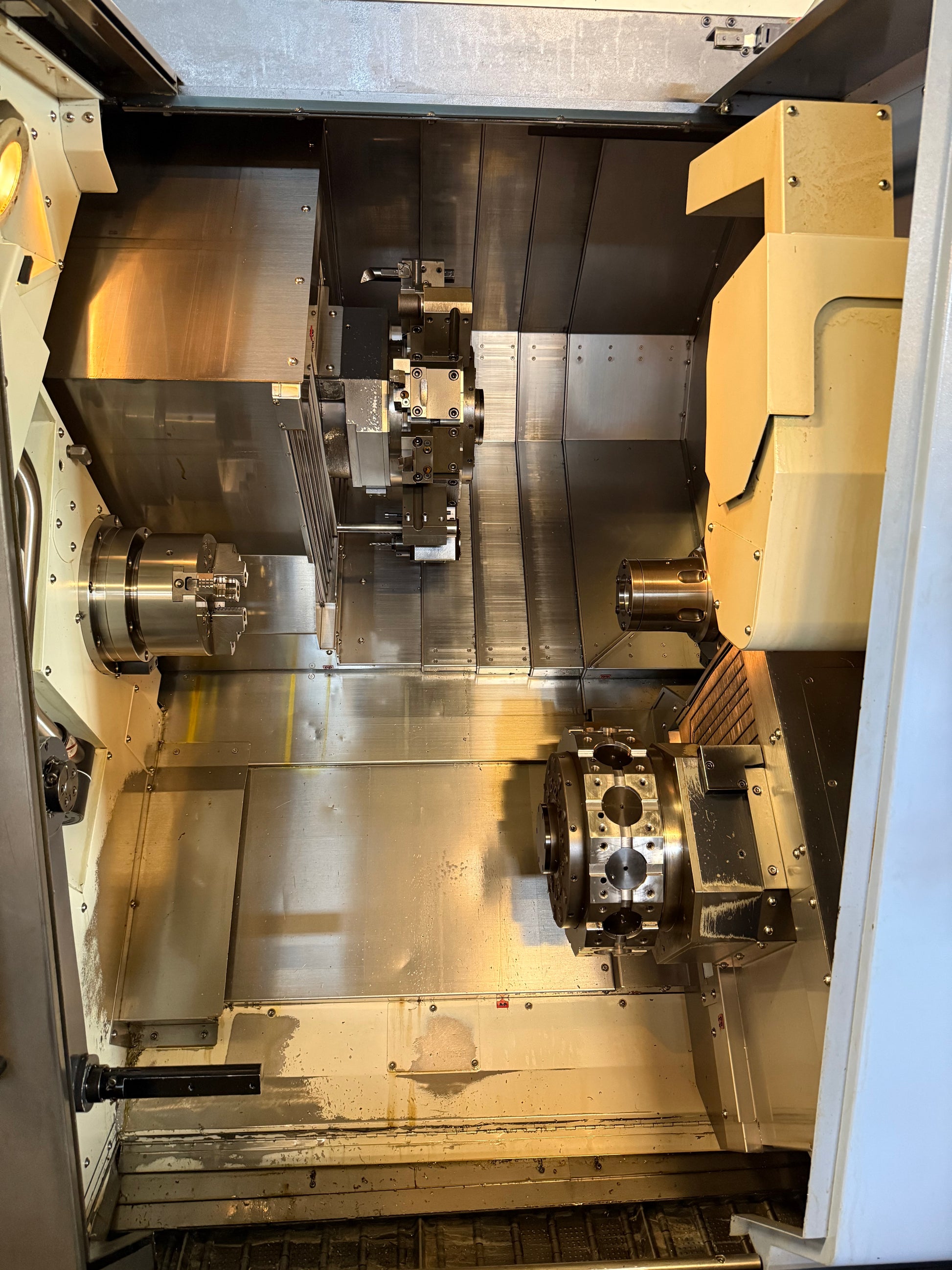

| Chariot revolver: | 2 |
| Chariot 1: | |
| Courses: | |
| Course longitudinale (axe-Z) | 700 mm |
| Course transversale (Y) | 100 mm |
| Transversal (axe-X) | 165 mm |
| Rapid traverse X | 20 m/min |
| Rapid traverse Y | 7.5 m/min |
| Rapid traverse Z | 40 m/min |
| Chariot 2: | |
| Course longitudinale (axe-Z) | 720 mm |
| Course transversale (axe X) | 190 mm |
| Rapid traverse Z | 40 m/min |
| Rapid traverse X | 20 m/min |
| Chariot revolver: Nombre | 2 |

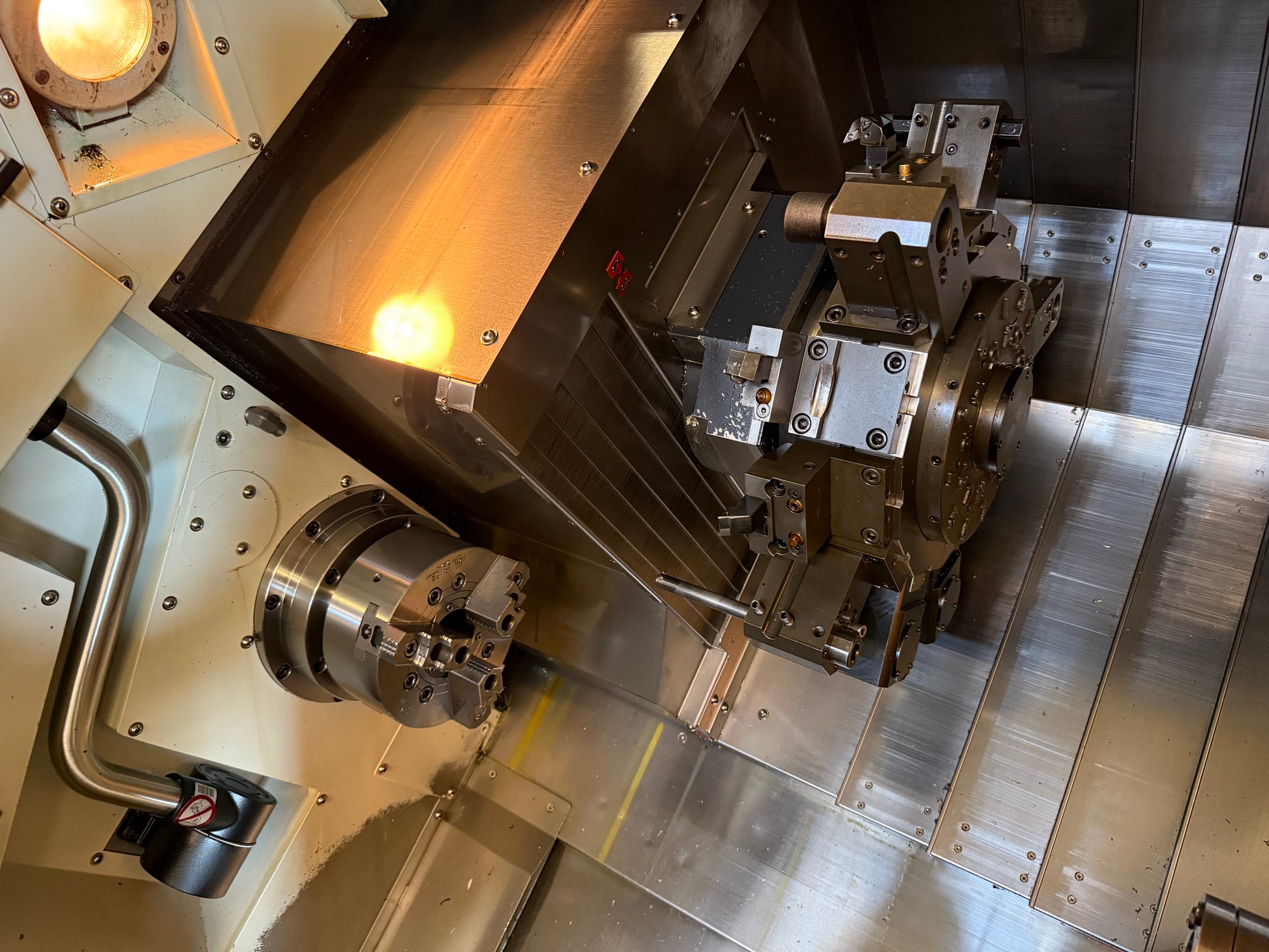

| Nombre de positions revolver 1 | 12 |
| Nombre de positions revolver 2 | 12 |
| Outils tournants revolver 1 | 12 |
| Outils tournants revolver 2 | 12 |
| Vitesses de broche | 5000 t/min |
| Vitesses de broche | 5000 t/min |
| Axe B | 770 mm |
| Cône de broche : | BMT55 |
| Axe-C (broche, résolution) | 360 (0.001) ° |
| Vitesses de broche: | |
| à | 5000 t/min |
| Puissance de la broche | 22 kW |

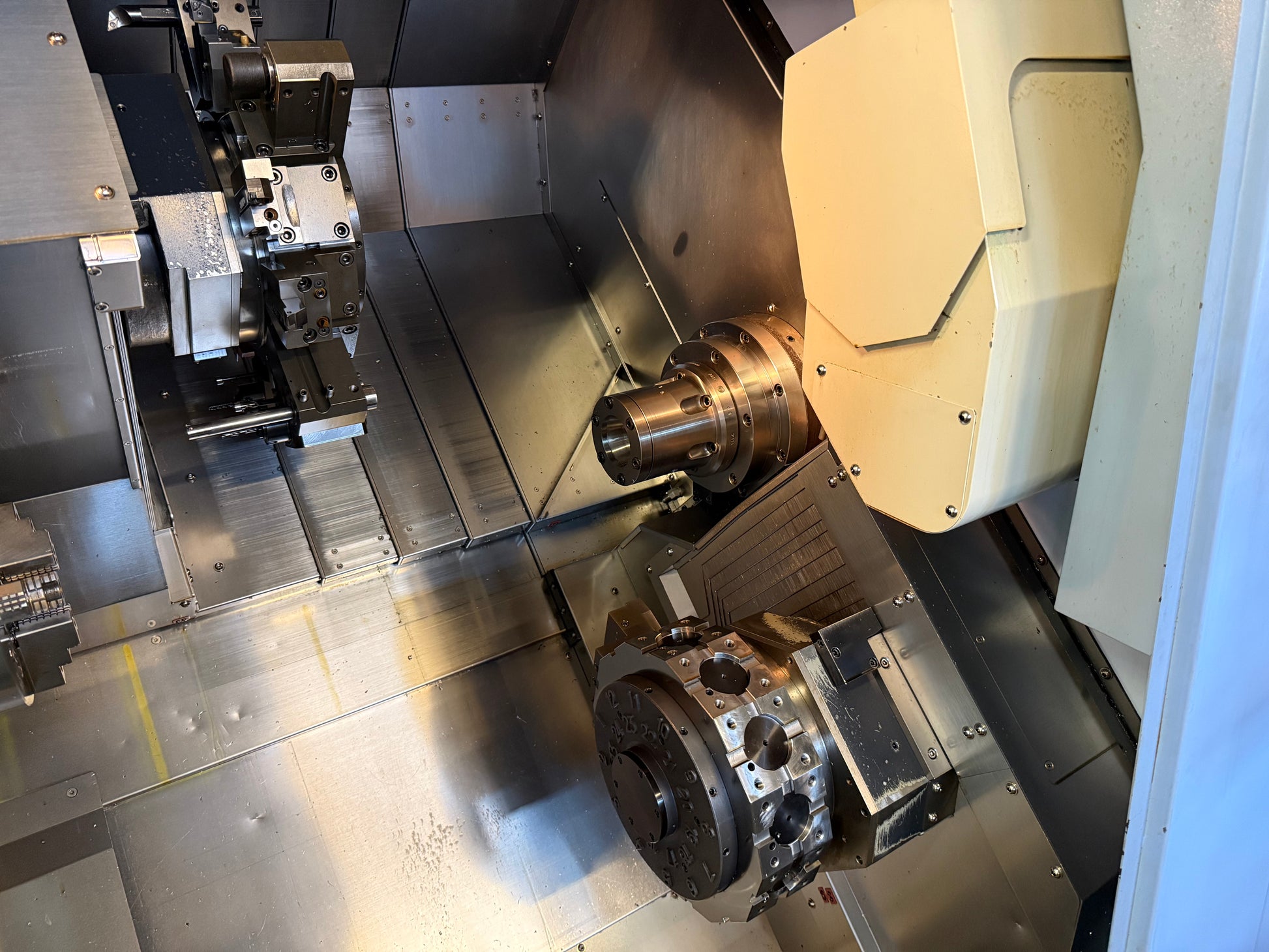

| Contre-broche: | |
| Vitesse de broche max. | 5000 t/min |
| Puissance contre-broche | 22 kW |
| Temps de fonctionenement | 3003 Heures |
| Branchement 50 Hz 3x | 400 Volt |
| Puissance totale installée | 75 kVA |
| Poids de la machine env. | 7800 kg |
| Encombrement machine: | |
| Longueur | 3905 mm |
| Largeur | 2’070 mm |
| Hauteur | 2080 mm |
| Accessoires divers: | |

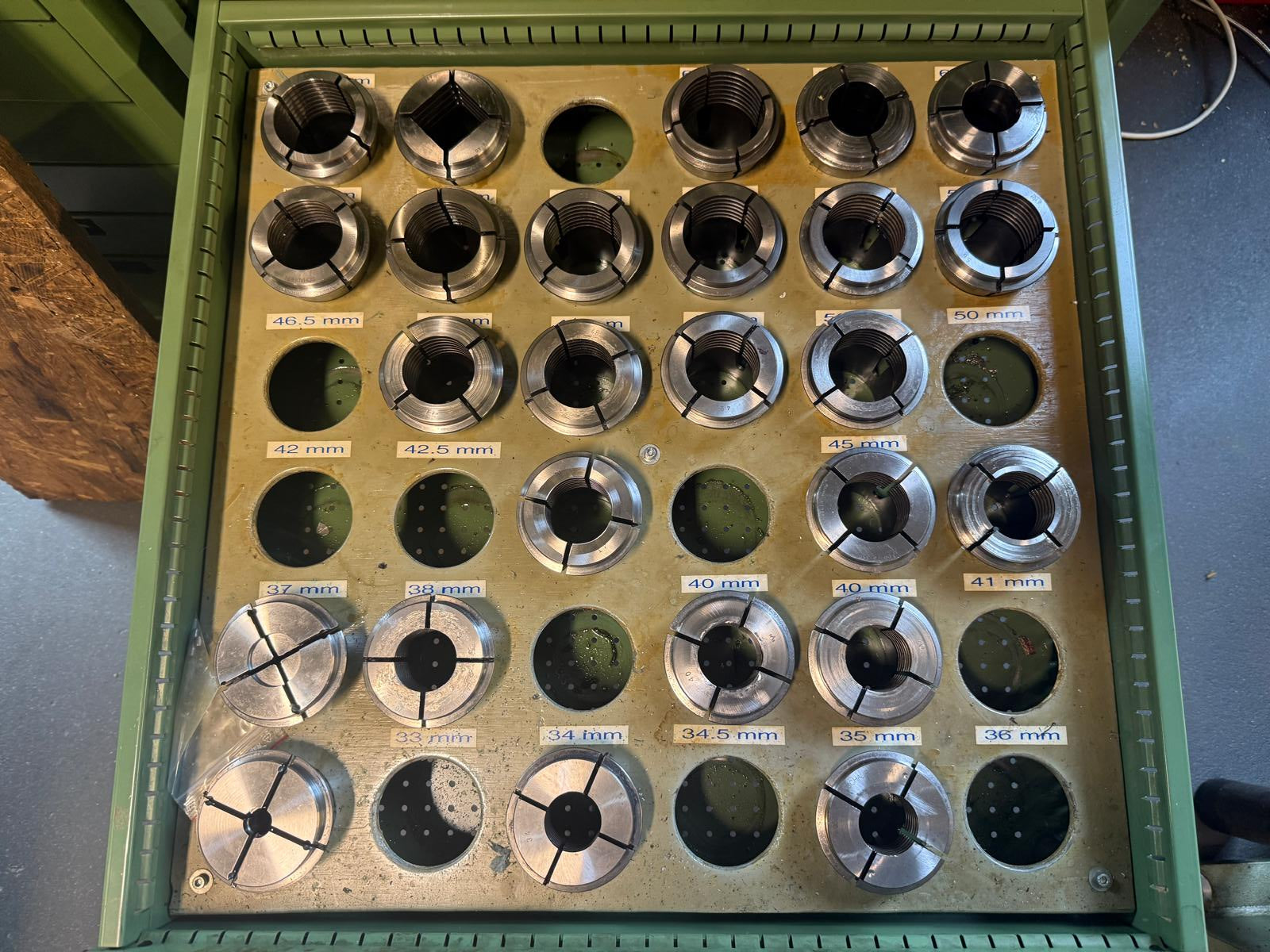

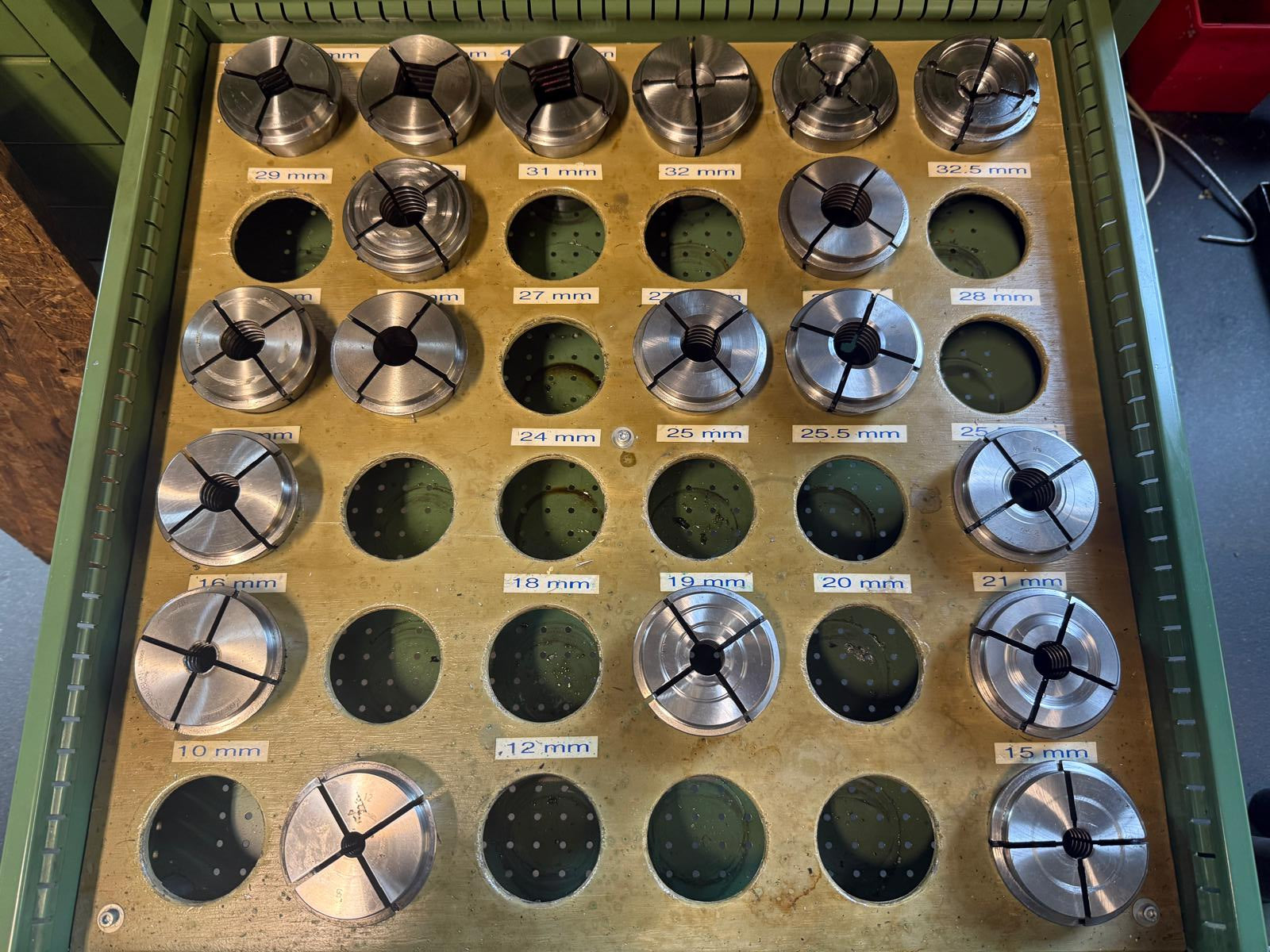

| Jeu de pinces | |
| Lampe | |
| Dispositif d'arrosage | 290 l |

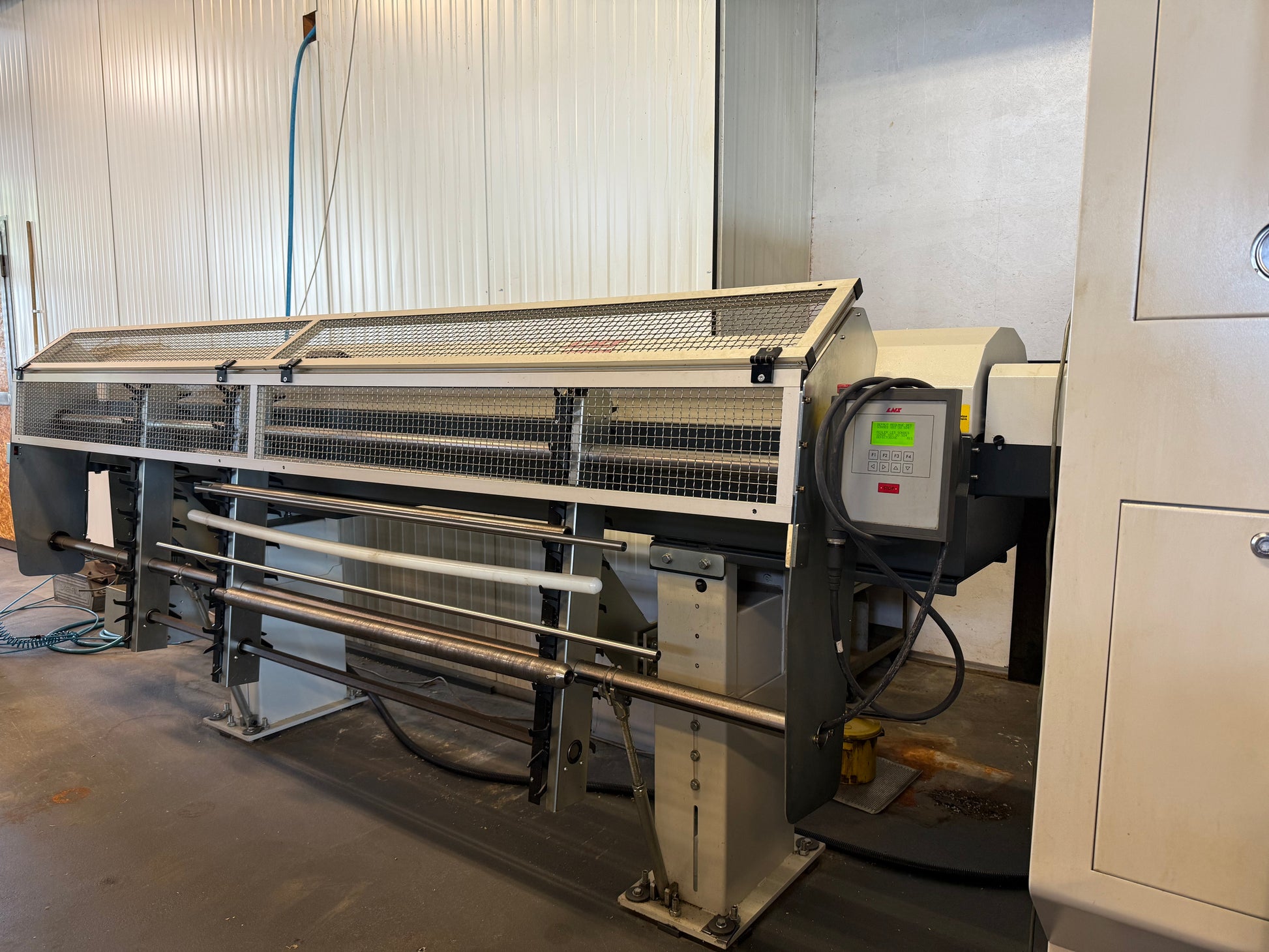

| Chargeur de barres | |
| Type | LNS SPRINT 552-565 |

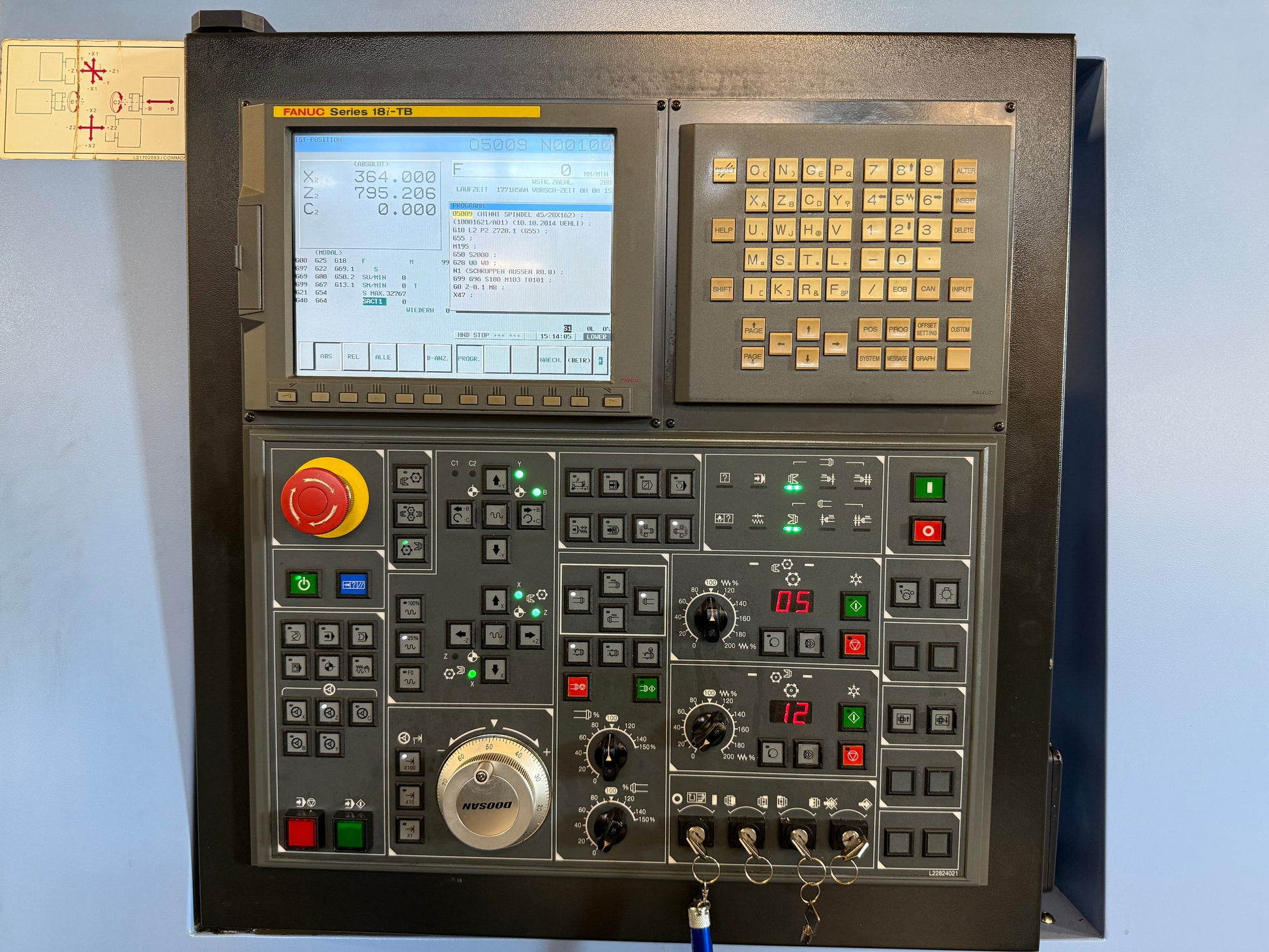

| Manivelle électronique | |

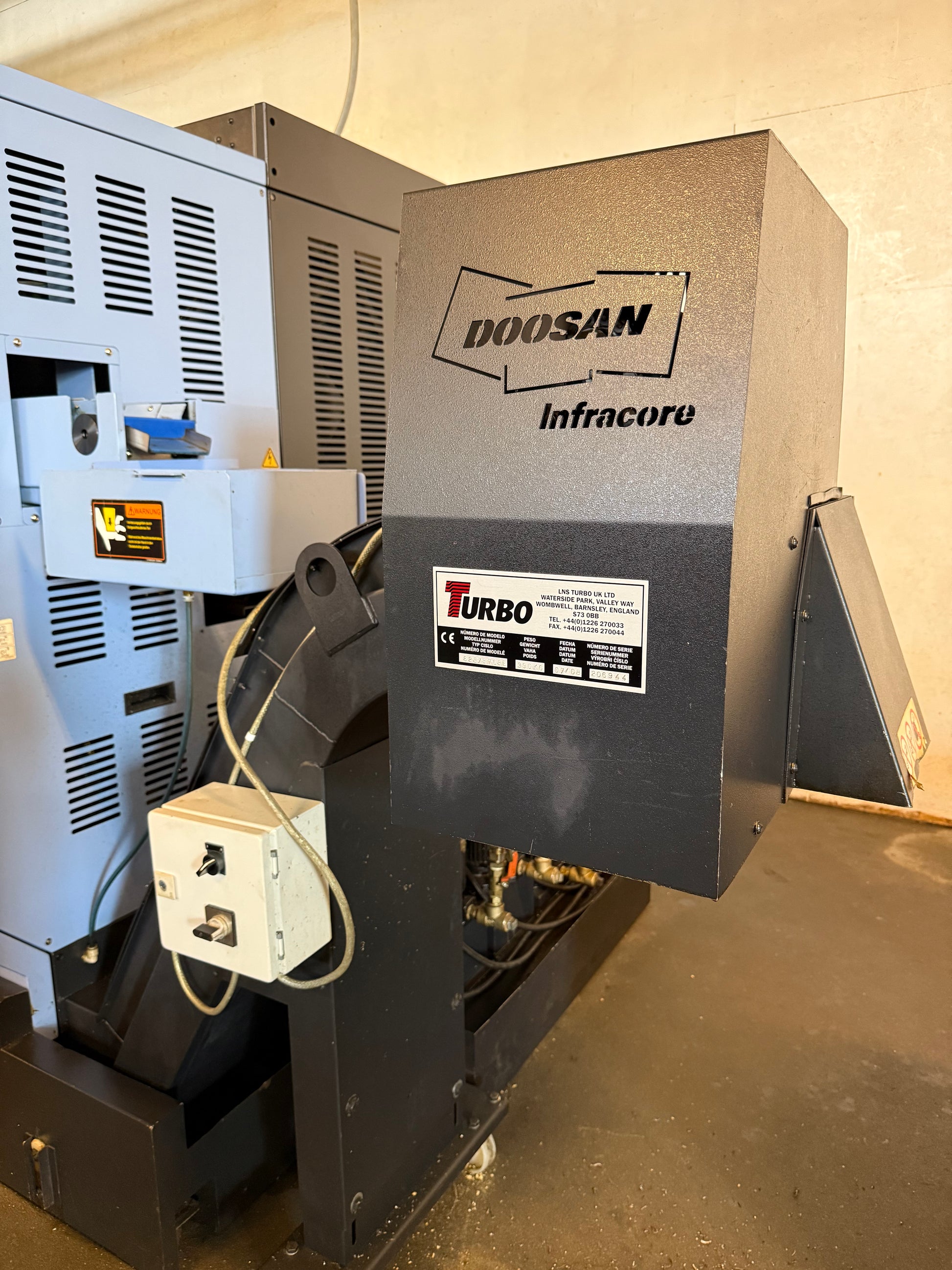

| Evacuateur de copeaux | LNS Turbo |

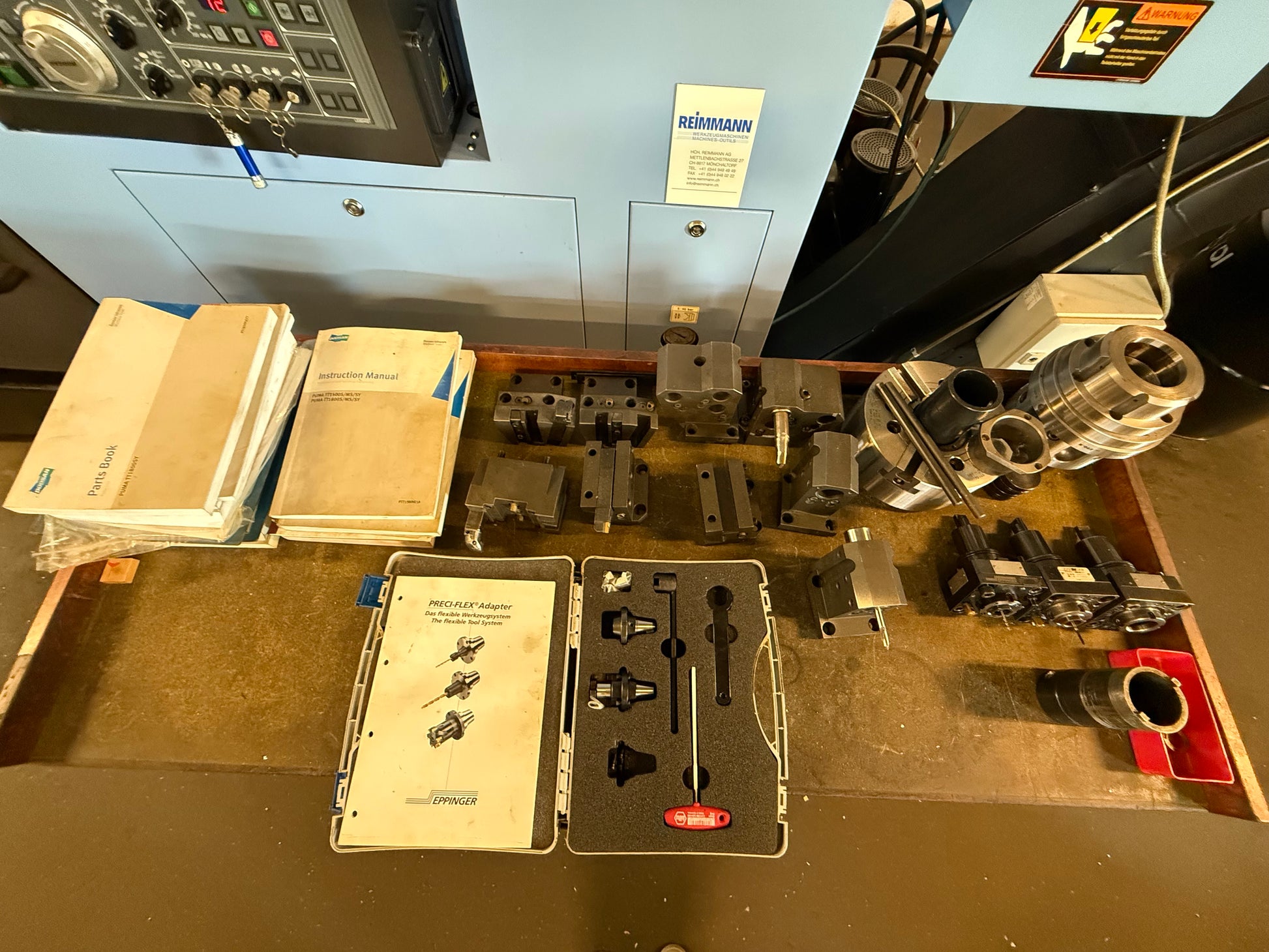

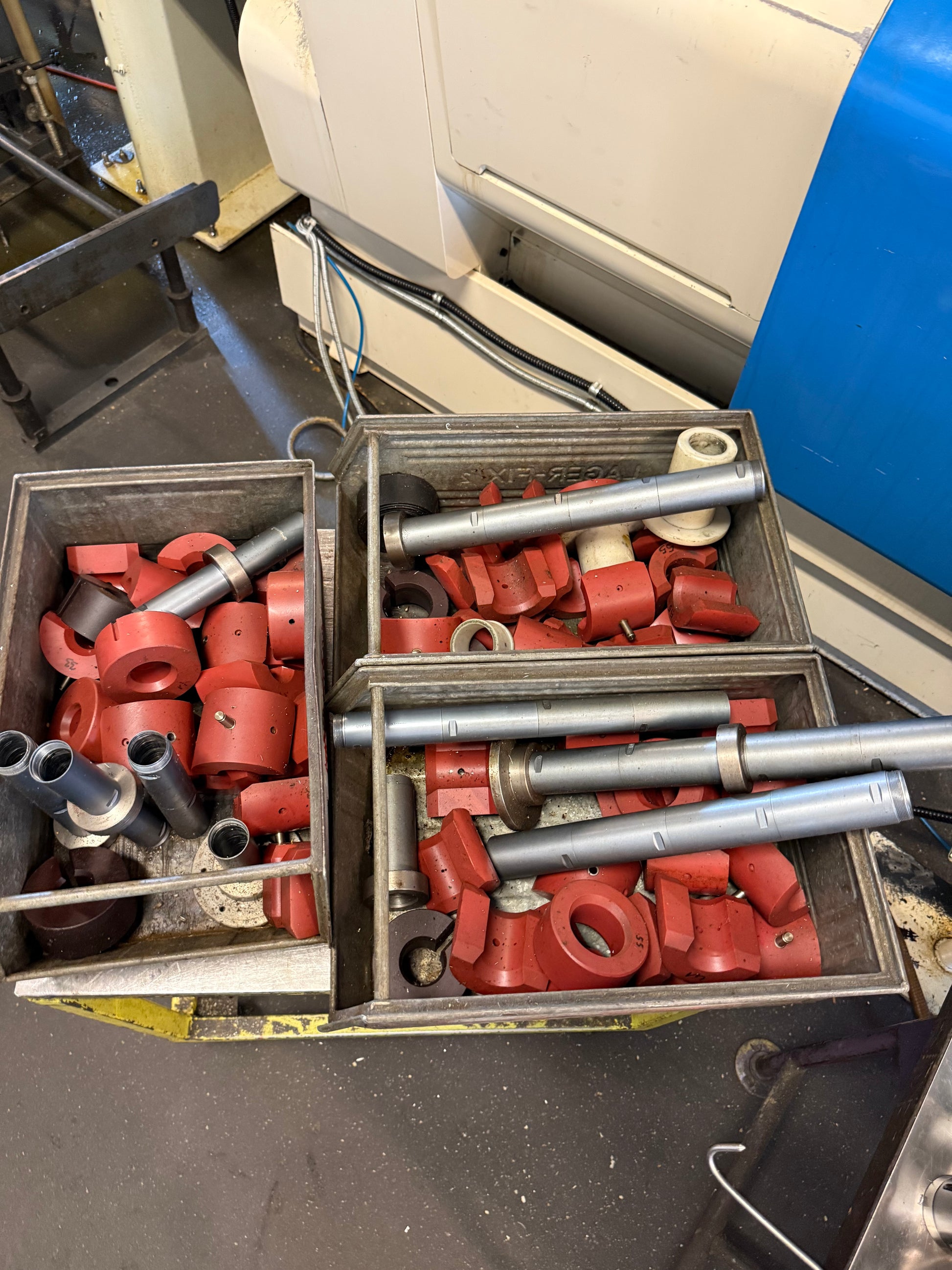

| Jeu de porte-outils | |
| Lampe de statut |
