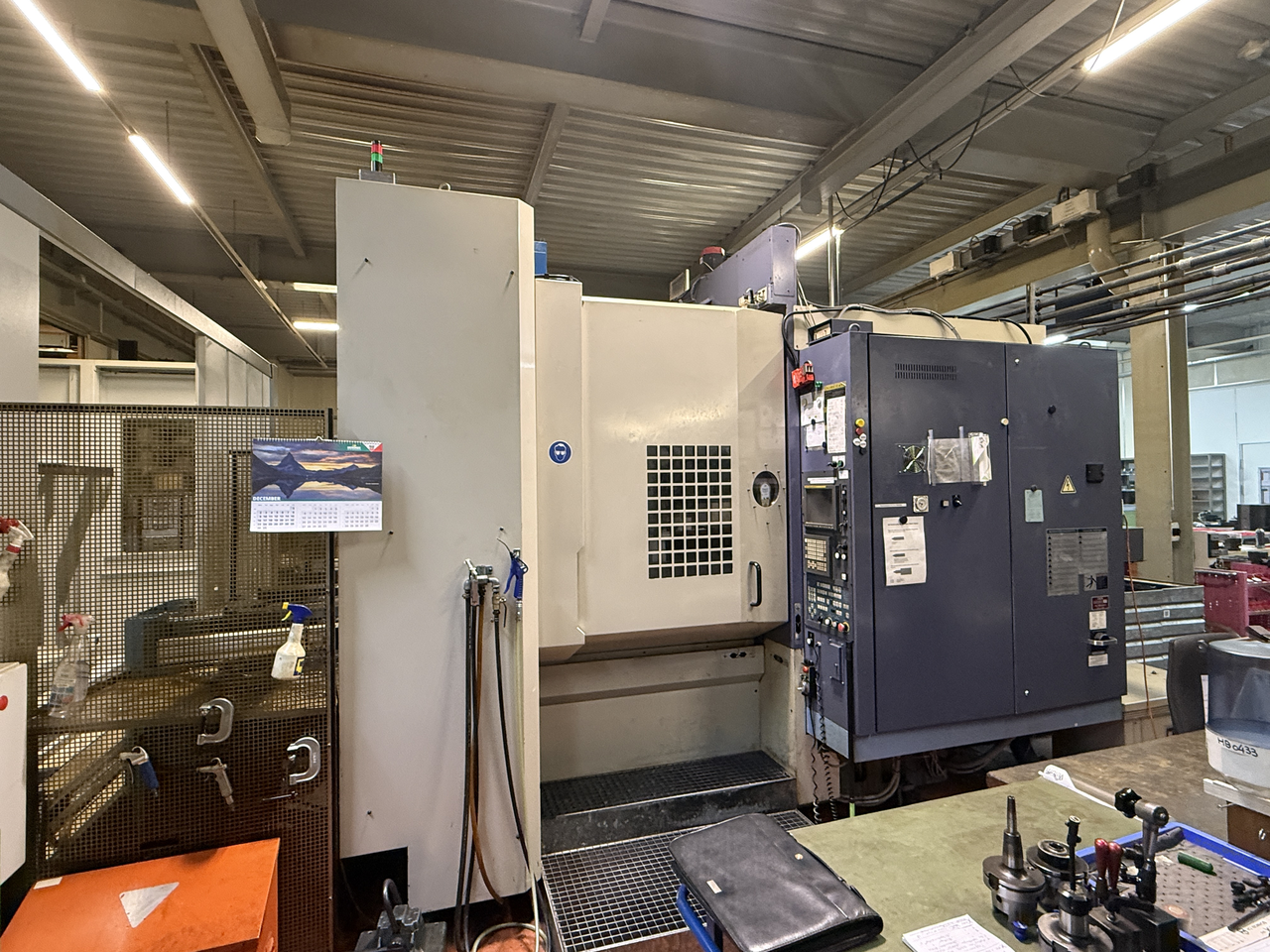

OKK HM 63 est un centre d'usinage 4 axes pour précision, grande exactitude et fiabilité. Courses X620×Y560×Z560 mm; palette 400×400 mm; pièce maxi 450 kg. Changeur 40 pos., Ø 82 mm (140 emplacements libres), L 300 mm, poids outil 12 kg. BT40, nez‑table 150–710 mm; 30–16 000 tr/min (2 gammes); moteur 18,5/22 kW. Avances 1–40 000 mm/min, rapids 40 m/min; changement 1,3 s; chip‑to‑chip 4 s; air 4–6 bar. Réservoir 400 l; arrosage centre broche 20 bar. Poids ~10 000 kg; dims 3940×2510×2900 mm. Pour tolérances strictes; auto, aéro, médical, outillage.
| Nombre d'axes total | 4 |
| Course longitudinale (axe-X) | 620 mm |
| Course transversale (Y) | 560 mm |
| Course verticale (axe-Z) | 560 mm |

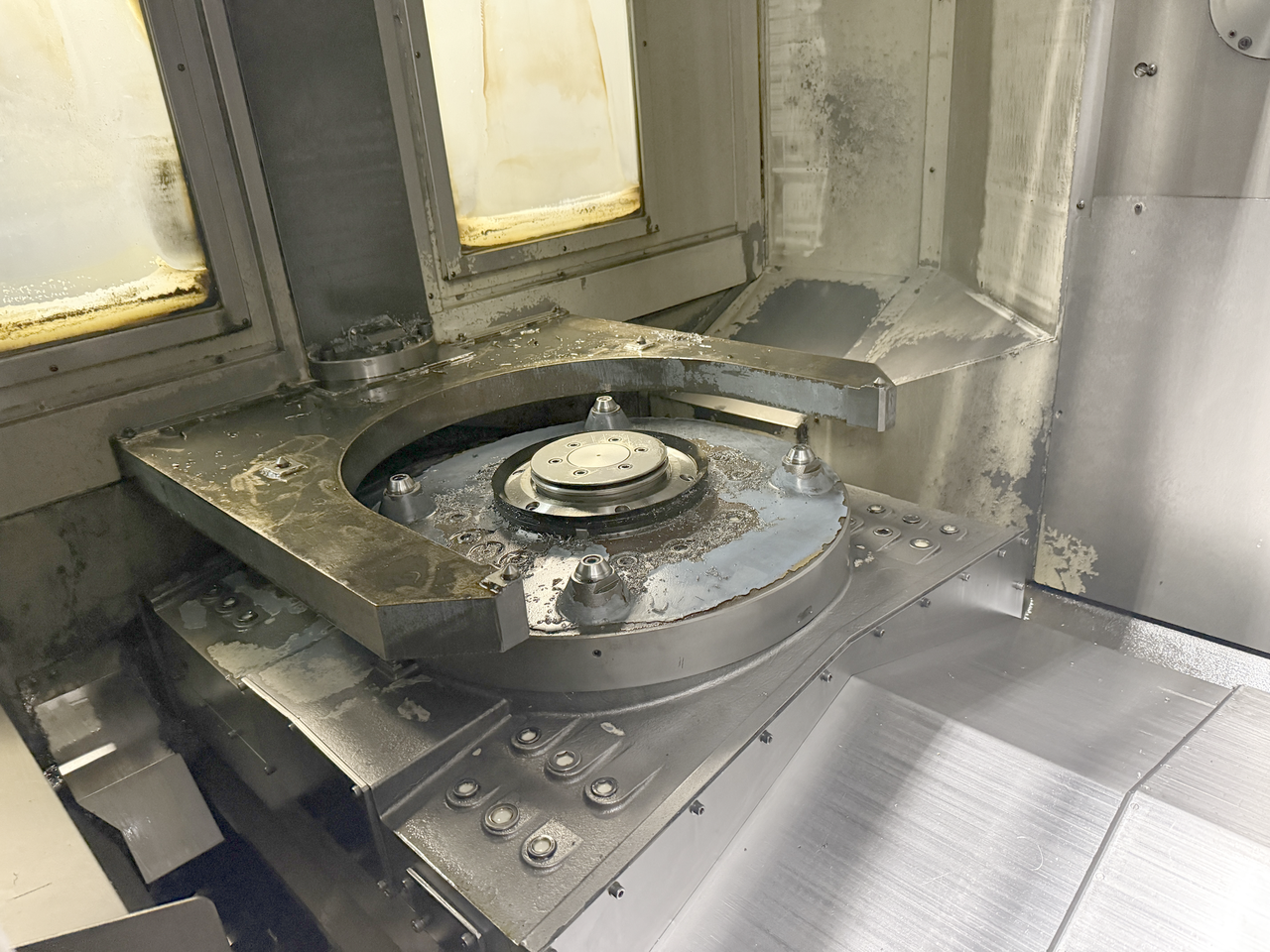

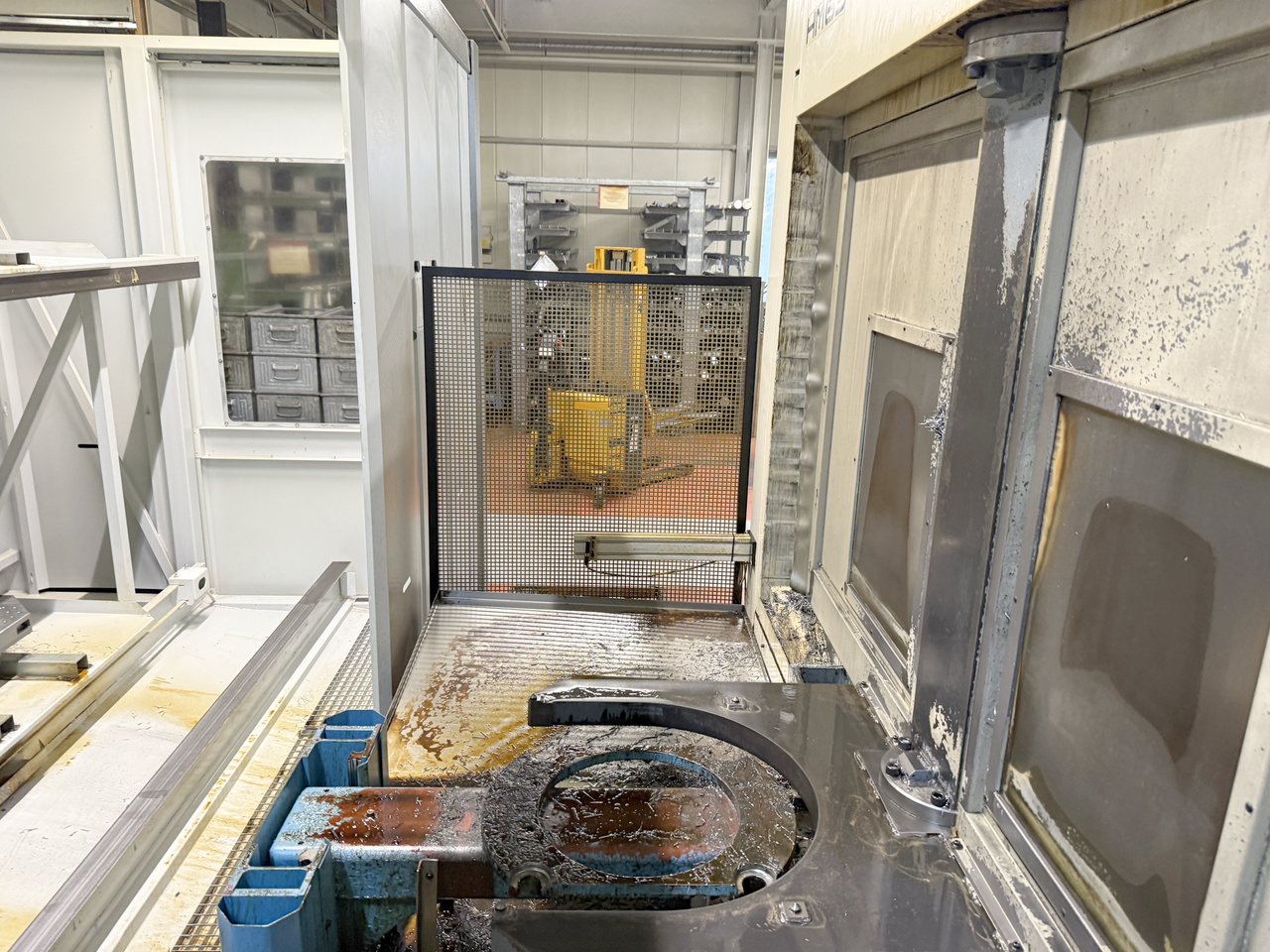

| Système de changement palettes: | |
| Nombre | |
| Longueur | 400 mm |
| Largeur | 400 mm |
| Poids maximum de la pièce | 450 kg |

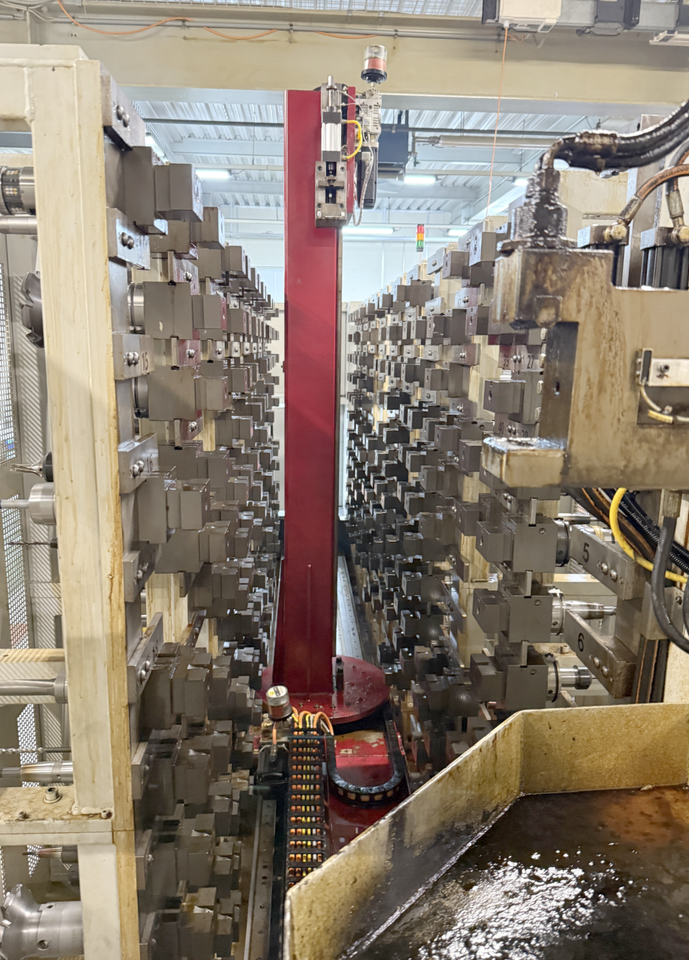

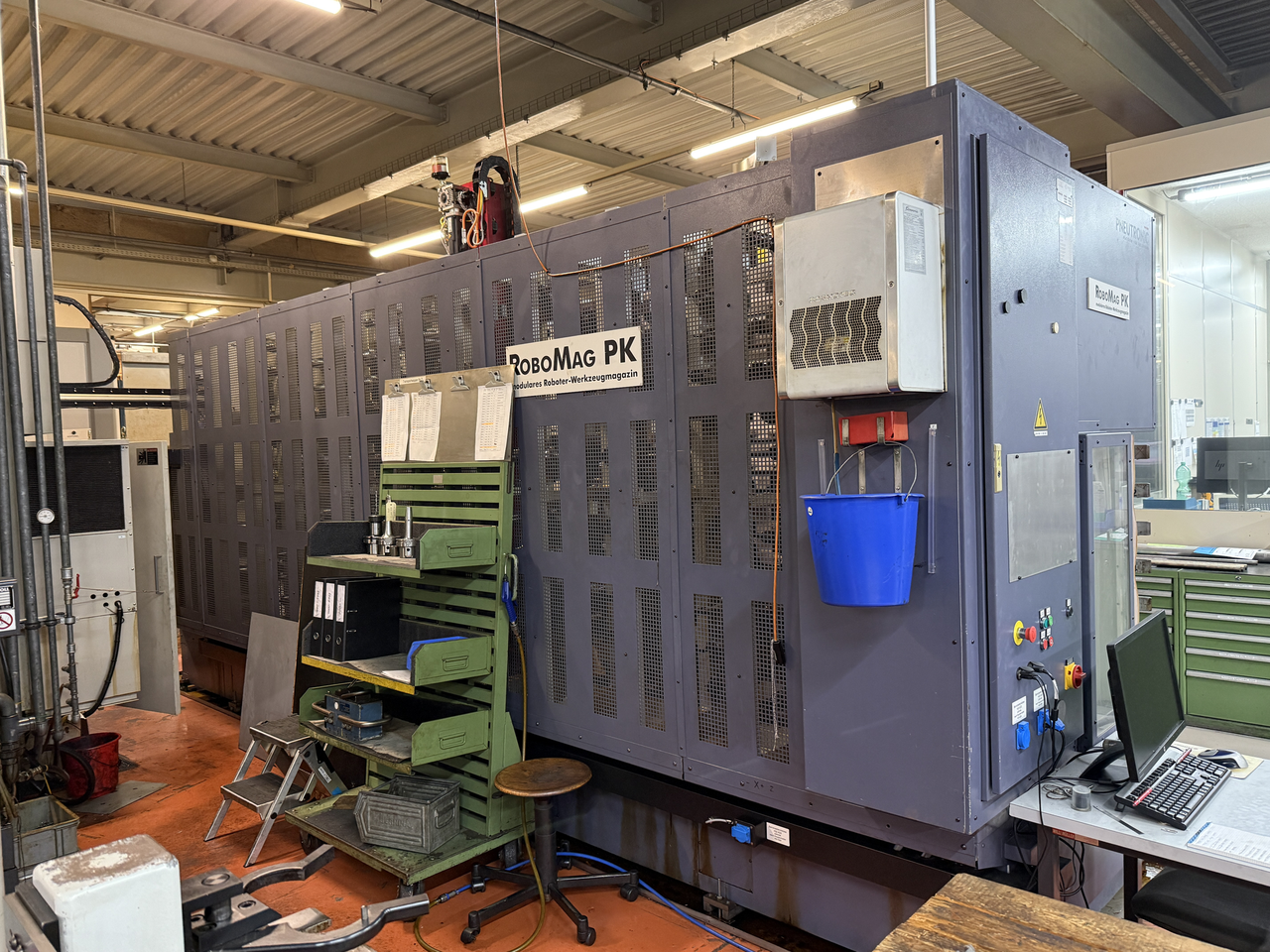

| Changeur d'outils: | |
| Nombre de positions | 40 |
| Diamètre de l'outils max. | 82 mm |
| Diamètre max. avec places libres | 140 mm |
| Longueur de l'outil max. | 300 mm |
| Poids de l'outil max. | 12 kg |
| Temps de changement outils | 1.3 s |
| Durée moyenne de passage d'une puce à l'autre | 4 s |
| Cône de la broche: BT | 40 |
| Distance nez de broche et table | 150 - 710 mm |
| Vitesse de la broche: | |
| nombre (étages) | 2 |
| de | 30 t/min |
| à | 16000 t/min |
| Vitesse d'avance | 1 - 40000 mm/min |
| Avances rapide: | 40 m/min |
| Branchement à l'air comprimé | 4 - 6 bar |
| Moteur de la broche | 18.5 / 22 kW |
| Poids de la machine env. | 10000 kg |
| Encombrement machine: | |
| Longueur | 3940 mm |
| Largeur | 2510 mm |
| Hauteur | 2900 mm |
| Accessoires divers: | |
| Dispositif d'arrosage | 400 l |
| Arrosage par le centre de la broche | 20 bar |
| Evacuateur de copeaux | |
| Lampe de statut |
