HÜLLER HILLE BLUESTAR 5
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!
HÜLLER HILLE BLUESTAR 5 est un centre d'usinage 4 axes, conçu pour la précision, grande exactitude et fiabilité. Parcours X700 Y630 Z700 mm; pièce L750×W700 mm; charge table 500 kg; divisions B 0,001°; table 30 t/min; couple A 4000 Nm; moment d'inclinaison 8000 Nm. Palettes 500×500 mm, 150 kg, changement 7 s. Magasin 40 positions, Ø outil 80 mm (150 mm emplacements libres), longueur 350 mm, poids 10 kg, changement 2,5–4,5 s, chip-to-chip 4 s. Broche HSK-A63 1–10.000 tr/min continu, puissance 30/18 kW, couple 202 Nm; avances 1–50.000 mm/min, rapide 50 m/min, accel. 7 m/s, force 5000 N; air 6 bar; 3x400V 50Hz; puissance totale 27 kVA. Poids ≈12500 kg; dimensions 4000×3000×3000 mm. Accessoires: système de mesure direct, jeu de porte-outils, dispositif d'arrosage, filtration papier, évacuateur de copeaux, fenêtre rotative. Garantit tolérances serrées; secteurs: auto, aéro, médical, horlogerie, outillage.
| Nombre d'axes total | 4 |
| Course longitudinale (axe-X) | 700 mm |
| Course transversale (Y) | 630 mm |
| Course verticale (axe-Z) | 700 mm |
| Dimensions de la pièce: | |
| Longueur | 750 mm |
| Largeur | 700 mm |
| Charge admise sur la table max. | 500 kg |
| Divisions du plateau (B) | 0.001 ° |
| Tours de la table | 30 t/min |
| Moment de retenue axe B | 4000 Nm |
| Moment d'inclinaison | 8000 Nm |
| Palettes: | |
| Longueur | 500 mm |
| Largeur | 500 mm |
| Poids de palette | 150 kg |
| Temps de changement palettes | 7 s |
| Poids admis | 500 kg |
| Changeur d'outils: | |
| Nombre de positions | 40 |
| Diamètre de l'outils max. | 80 mm |
| Diamètre max. avec places libres | 150 mm |
| Longueur de l'outil max. | 350 mm |
| Poids de l'outil max. | 10 kg |
| Temps de changement outils | 2.5 - 4.5 s |
| Durée moyenne de passage d'une puce à l'autre | 4 s |
| Cône de broche : HSK-A | 63 |
| Vitesse de la broche: | |
| Variateur (réglage progressif) | |
| de | 1 t/min |
| à | 10000 t/min |
| Vitesse d'avance | 1 - 50000 mm/min |
| Avances rapide: | 50 m/min |
| Accélération | 7 m/s |
| Force d'alimentation maximale | 5000 N |
| Branchement à l'air comprimé | 6 bar |
| Branchement 50 Hz 3x | 400 Volt |
| Puissance de la broche | 30 / 18 kW |
| Couple maximum | 202 Nm |
| Puissance totale installée | 27 kVA |
| Poids de la machine env. | 12500 kg |
| Encombrement machine: | |
| Longueur | 4000 mm |
| Largeur | 3000 mm |
| Hauteur | 3000 mm |
| Accessoires divers: | |
| Système de mesure directe | |

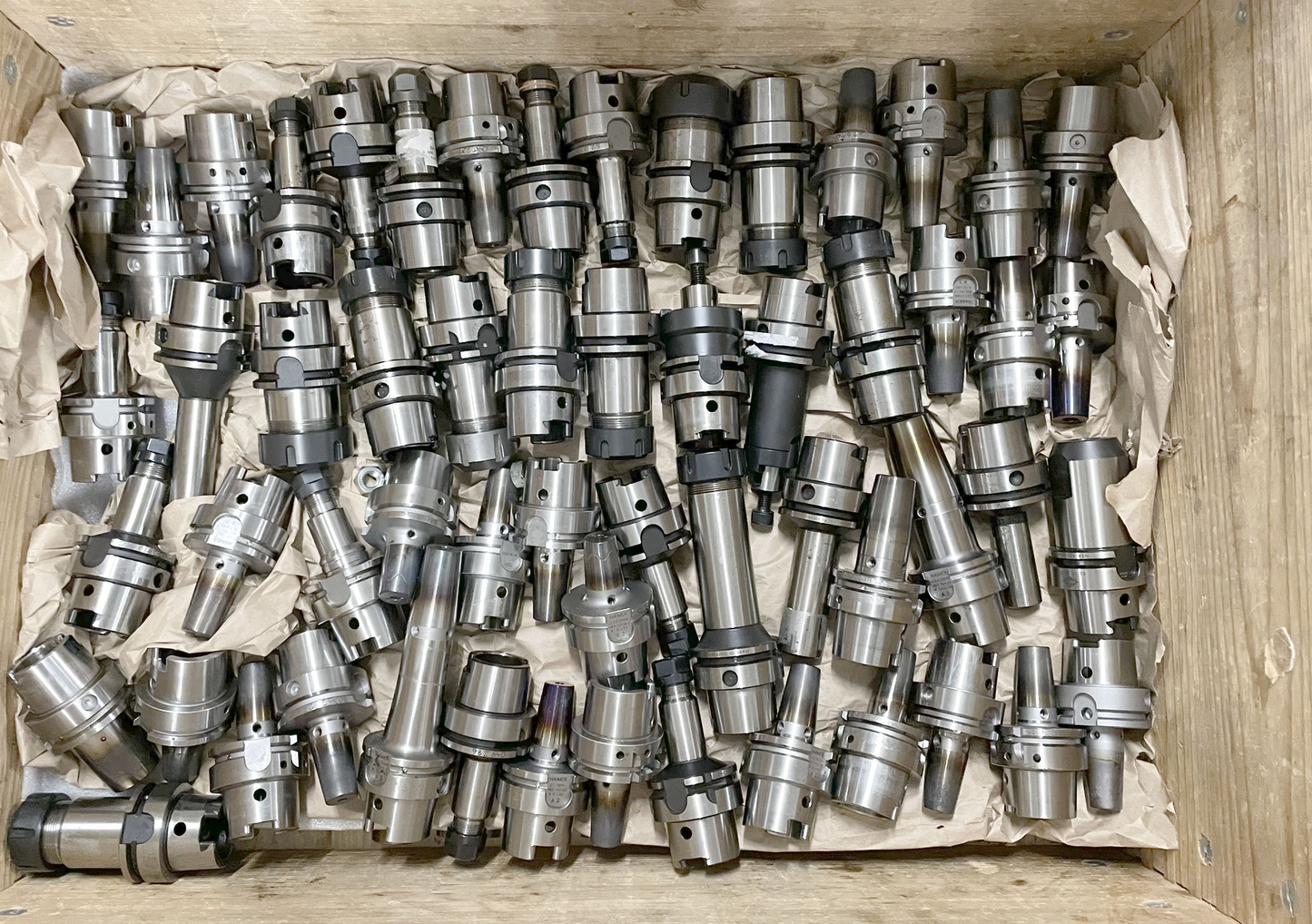

| Jeu de porte-outils | |
| Dispositif d'arrosage | |
| Filtration par papier | |
| Evacuateur de copeaux | |
| Fenêtre de visualisation tournant |
