023034 - MAKINO V 33i Graphite
Télécharger la fiche technique (PDF)
Écrivez-nous sur WhatsApp
| Temps mise sous tension | 124789 Heures |
| Temps de fonctionenement | 41099 Heures |
| Temps de travail | 33577 Heures |
| Temps de travail de broche | 37924 Heures |
| Nombre d'axes total | 3 |
| Longueur de la table | 750 mm |
| Largeur de la table | 450 mm |
| Nombre rainures en T | 4 |
| Distance entre les rainures en T | 100 mm |
| Largeur rainures en T | 18H8 mm |
| Charge admise sur la table max. | 300 kg |
| Course longitudinale (axe-X) | 650 mm |
| Course transversale (Y) | 450 mm |
| Course verticale (axe-Z) | 350 mm |
| Dimensions de la pièce: | |
| Longueur | 750 mm |
| Largeur | 635 mm |
| Hauteur | 250 mm |
| Magasin nombre de places d'outils | 60 |
| Diamètre de l'outils max. | 80 mm |
| Longueur de l'outil max. | 250 mm |
| Poids de l'outil max. | 7 kg |
| Temps de changement outils | 4.8 s |
| Cône de broche : HSK | E50 |
| Distance nez de broche et table | 150 - 500 mm |
| Vitesse de la broche: | |
| Variateur (réglage progressif) | |
| de | 300 t/min |
| à | 30000 t/min |
| Couple maximum | 23.1 Nm |
| Vitesse d'avance | 1 - 20000 mm/min |
| Avances rapide: | 20 m/min |
| Branchement à l'air comprimé | 4 - 8 bar |
| Branchement 50 Hz 3x | 400 Volt |
| Puissance de la broche | 17/13 kW |
| Puissance totale installée | 50 kVA |
| Poids de la machine env. | 7700 kg |
| Encombrement machine: | |
| Longueur | 3000 mm |
| Largeur | 2070 mm |
| Hauteur | 2400 mm |
| Accessoires divers: | |
| Lampe | |
| Aspiration brouillard d'huile | |
| Refroidissement de la broche | |

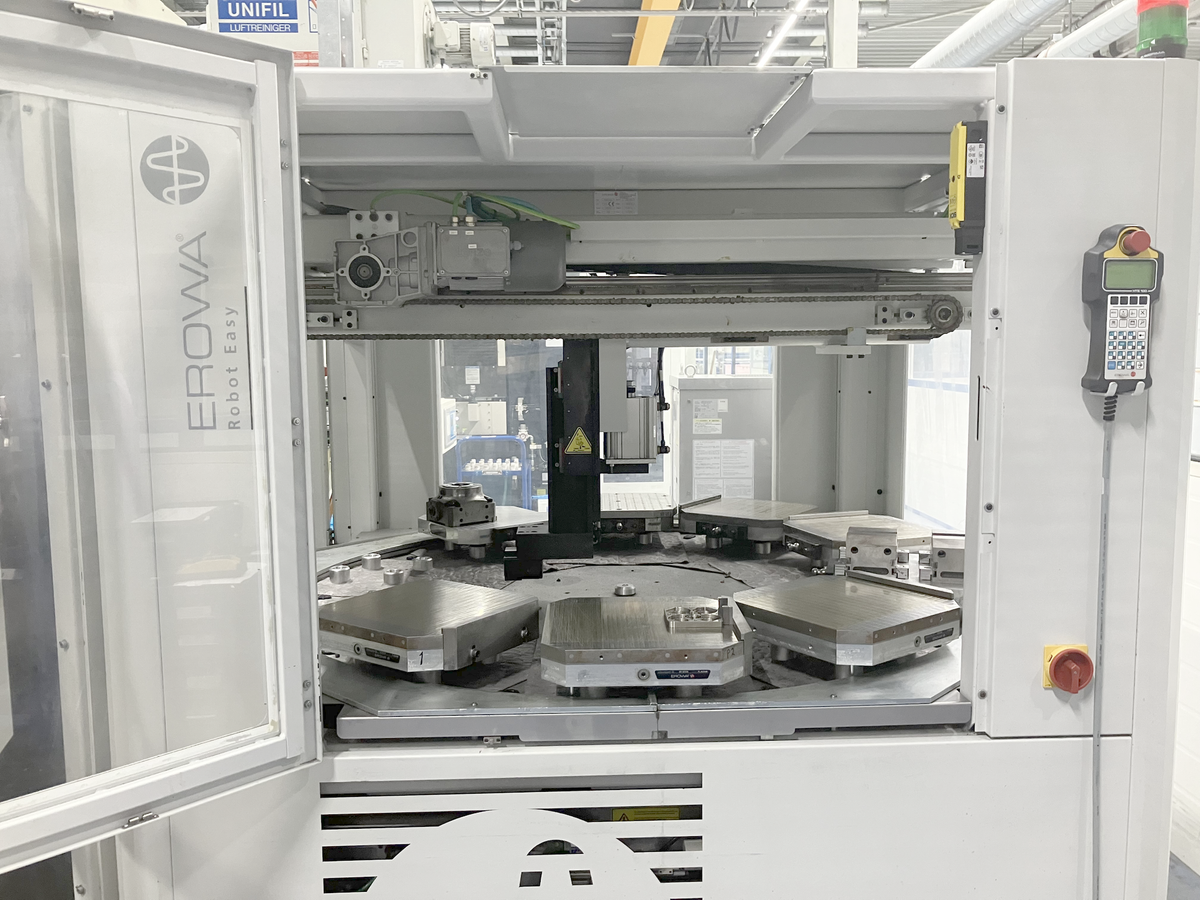

| Chargeur de pièces | EROWA EASY ROBOT |
| Lampe de statut |
