CITIZEN CINCOM M 20
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

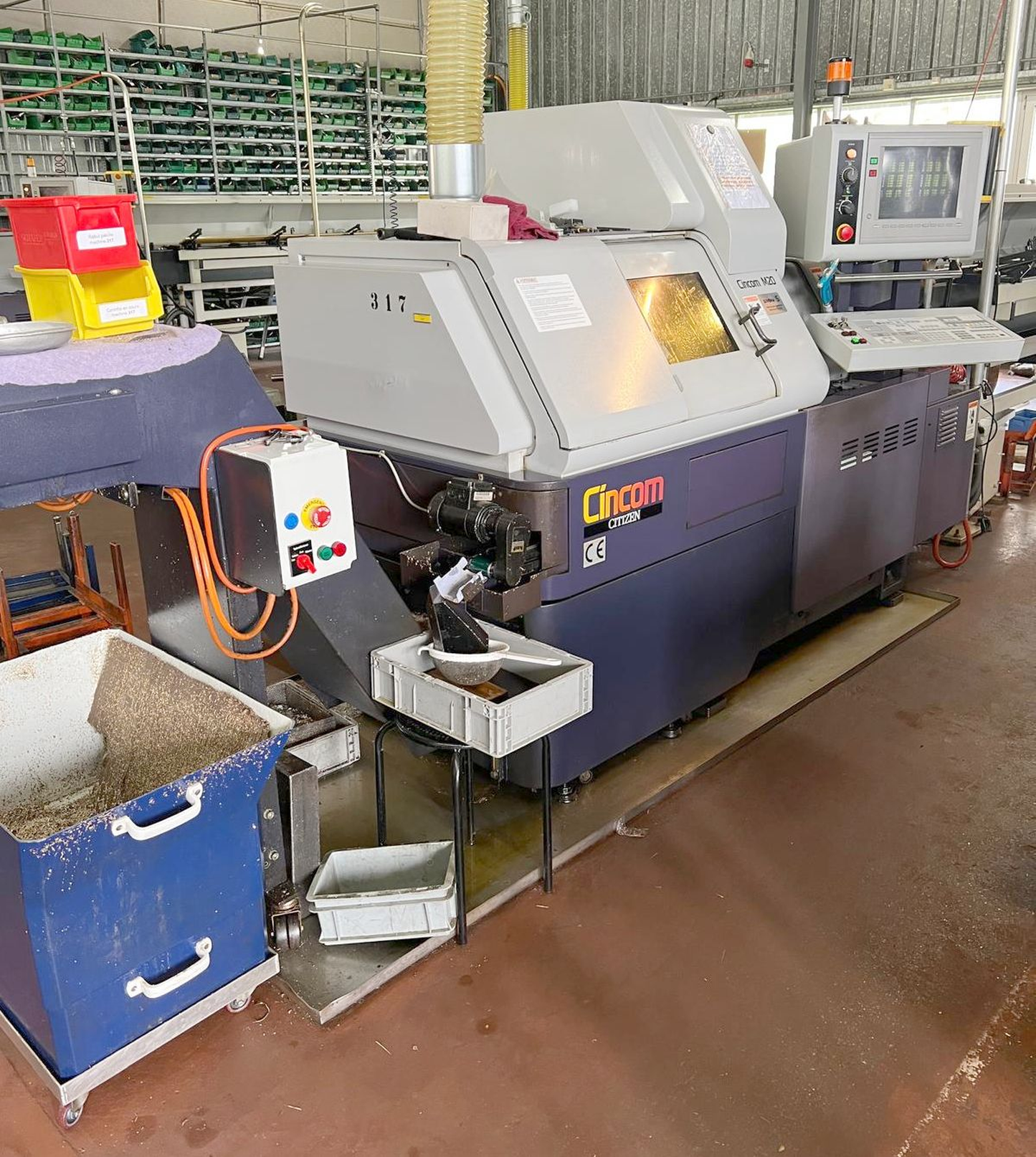

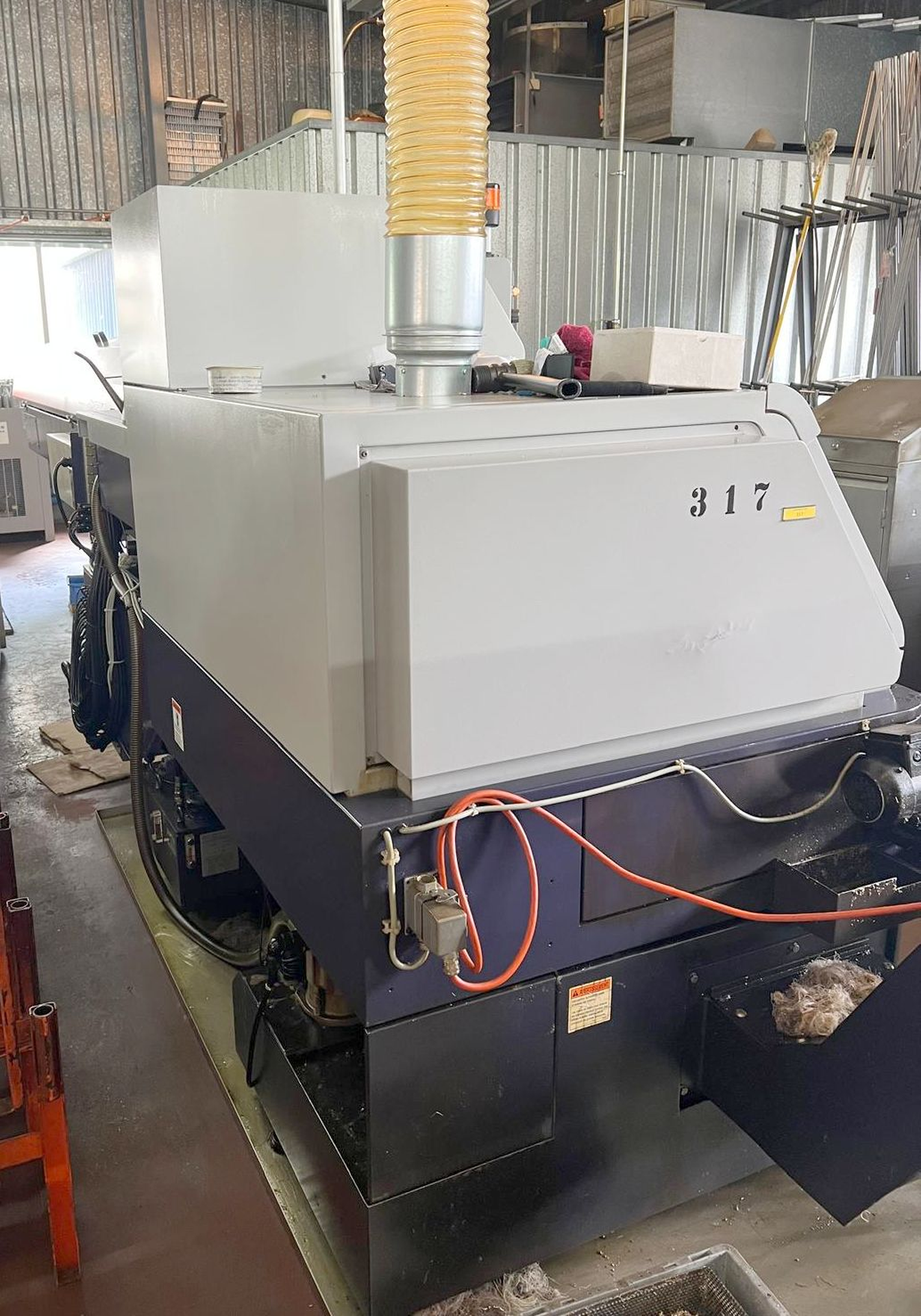

CITIZEN CINCOM M 20 is a tour automatique CNC, conçu pour des usinages de haute précision, grande exactitude et fiabilité. Capacités: Ø ext. max 20 mm, longueur de tournage 320 mm, perçage Ø max 10 mm, filetage jusqu’à 8 M, passage broche 24 mm. Caractéristiques: broche à variation continue 200–10 000 tr/min, contre-broche 200–5 000 tr/min; revolver 10 positions; 2 porte-outils; 3 outils entraînés; 5 outils de tournage; avances rapides X/Y 20 m/min. Alimentation 3x400 V 50 Hz. Puissances: broche 3,7/7,5 kW; contre-broche 1,5/3,7 kW; porte-outils tournants 1,5/2,2 kW; total 8 kVA. Poids ~2500 kg; dimensions L2800×l1370×H1800 mm. Accessoires: chargeur barres LNS HYDROBAR MINI-SPRINT, évacuateur de copeaux. Permet tolérances serrées; secteurs: automobile, horlogerie, machine-outil, aérospatial, médical.
| Diamètre extérieur max. | 20 mm |
| Longueur de tournage | 320 mm |
| Diamètre de perçage max. | 10 mm |
| Diamètre du filetage maxi. | 8 M |
| Passage de broche | 24 mm |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 200 t/min |
| à | 10000 t/min |
| Revolver: | |
| Nombre de positions | 10 |
| Contre-broche: | |
| Nombre de tours : | |
| de | 200 t/min |
| à | 5000 t/min |
| Porte-outils: | |
| Nombre | 2 |
| Nombre d'outils tournants | 3 |
| Outils de tournage | 5 pce |
| Rapid traverse X | 20 m/min |
| Rapid traverse Y | 20 m/min |
| Branchement 50 Hz 3x | 400 Volt |
| Moteur de la broche | 3.7 / 7.5 kW |
| Puissance contre-broche | 1.5 / 3.7 kW |
| Puissance porte outils tournant | 1.5 / 2.2 kW |
| Puissance totale installée | 8 kVA |
| Poids de la machine env. | 2500 kg |
| Encombrement machine: | |
| Longueur | 2800 mm |
| Largeur | 1370 mm |
| Hauteur | 1800 mm |
| Accessoires divers: | |

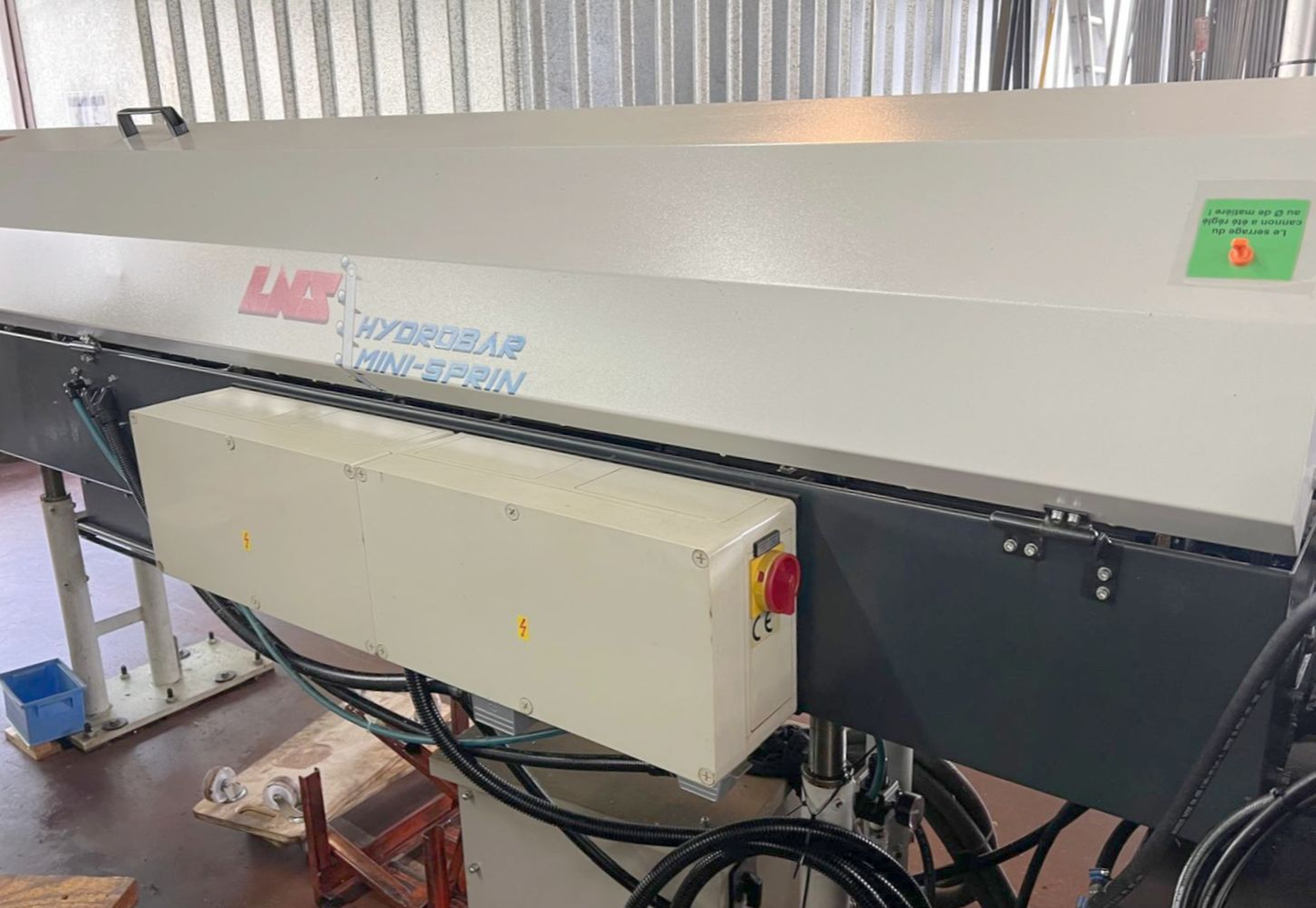

| Chargeur de barres | |
| Fabricant | LNS |
| Type | HYDROBAR MINI-SPRINT |
| Evacuateur de copeaux |
