HERMLE C 42 U
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

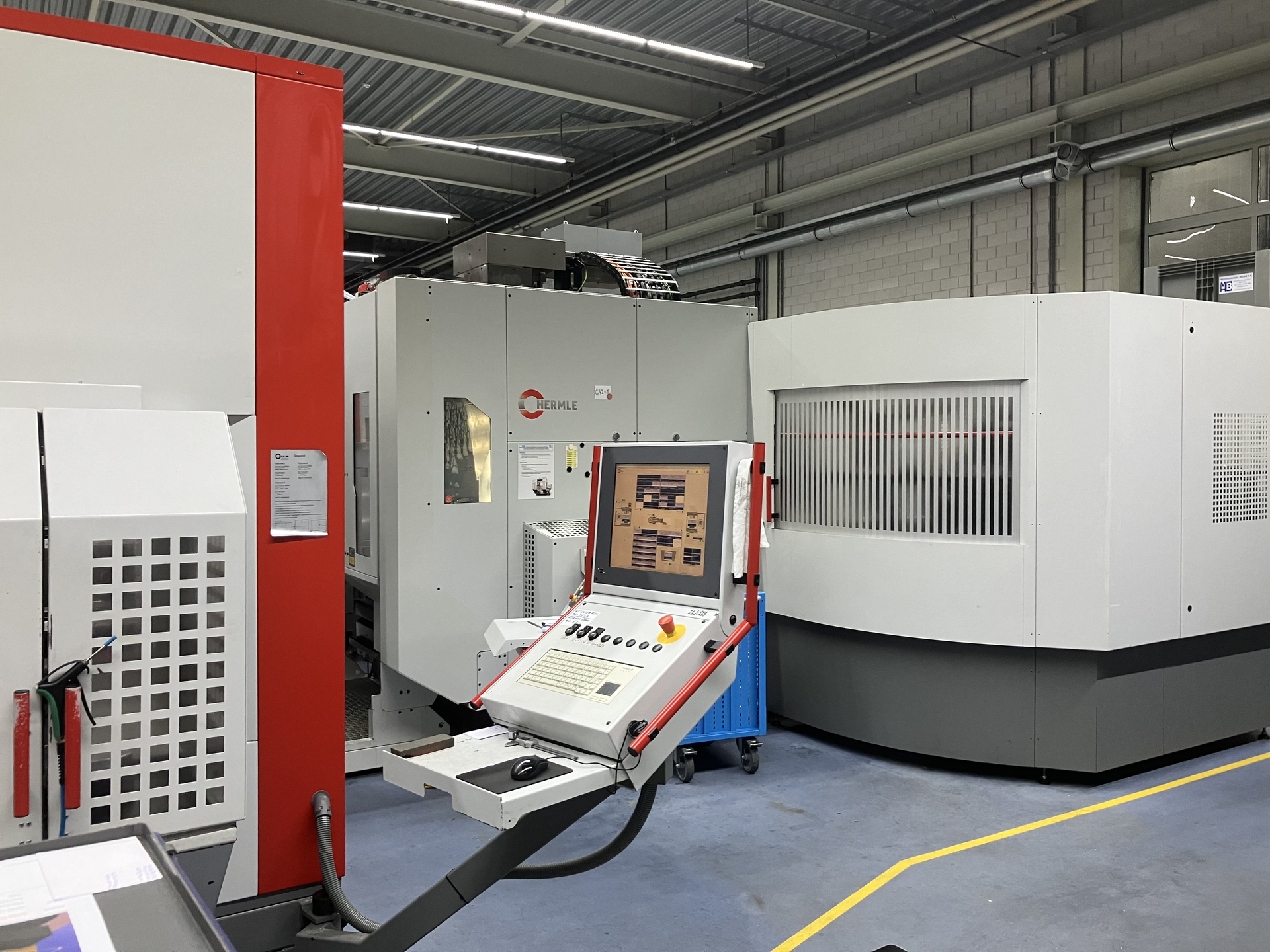

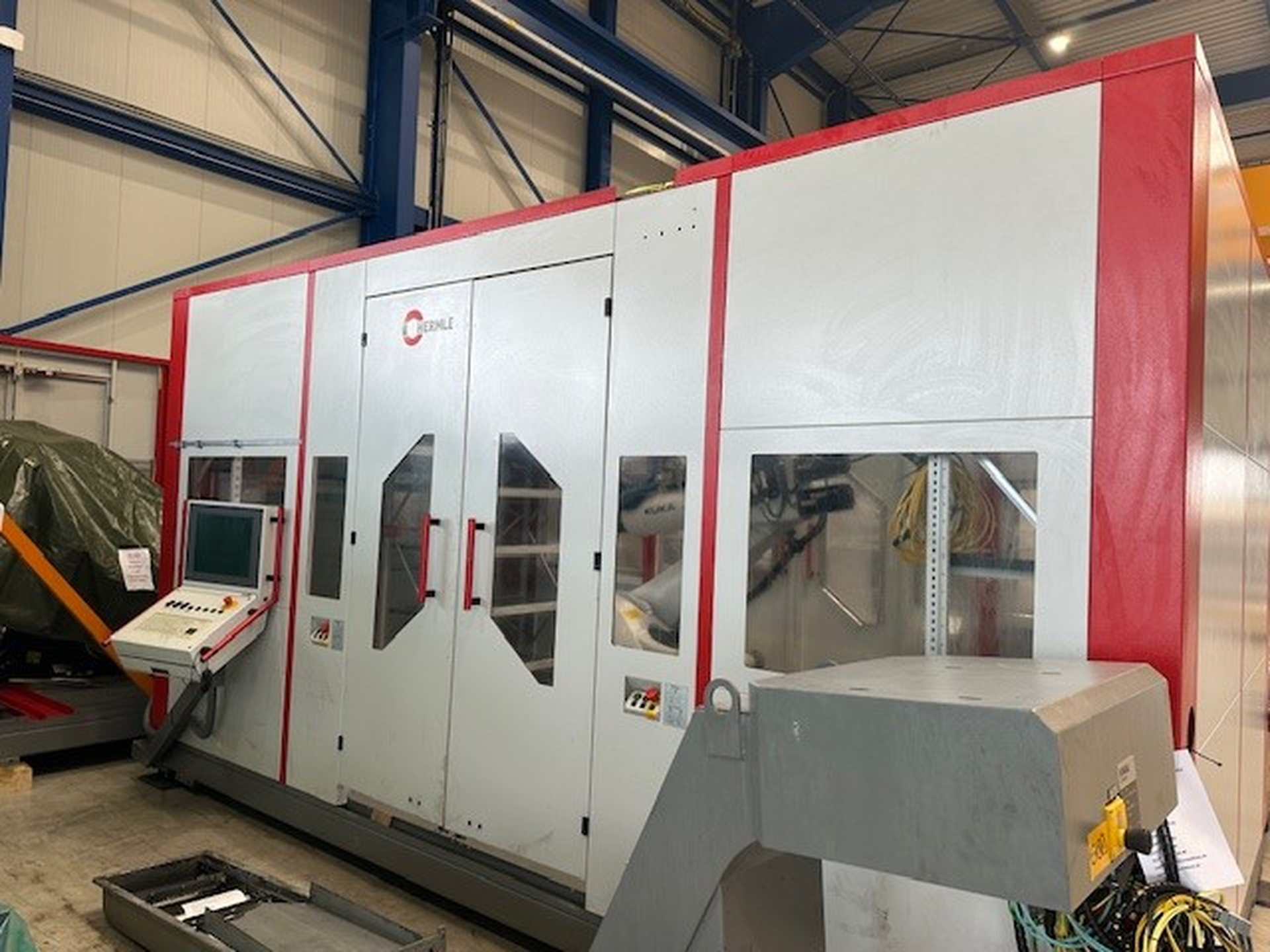

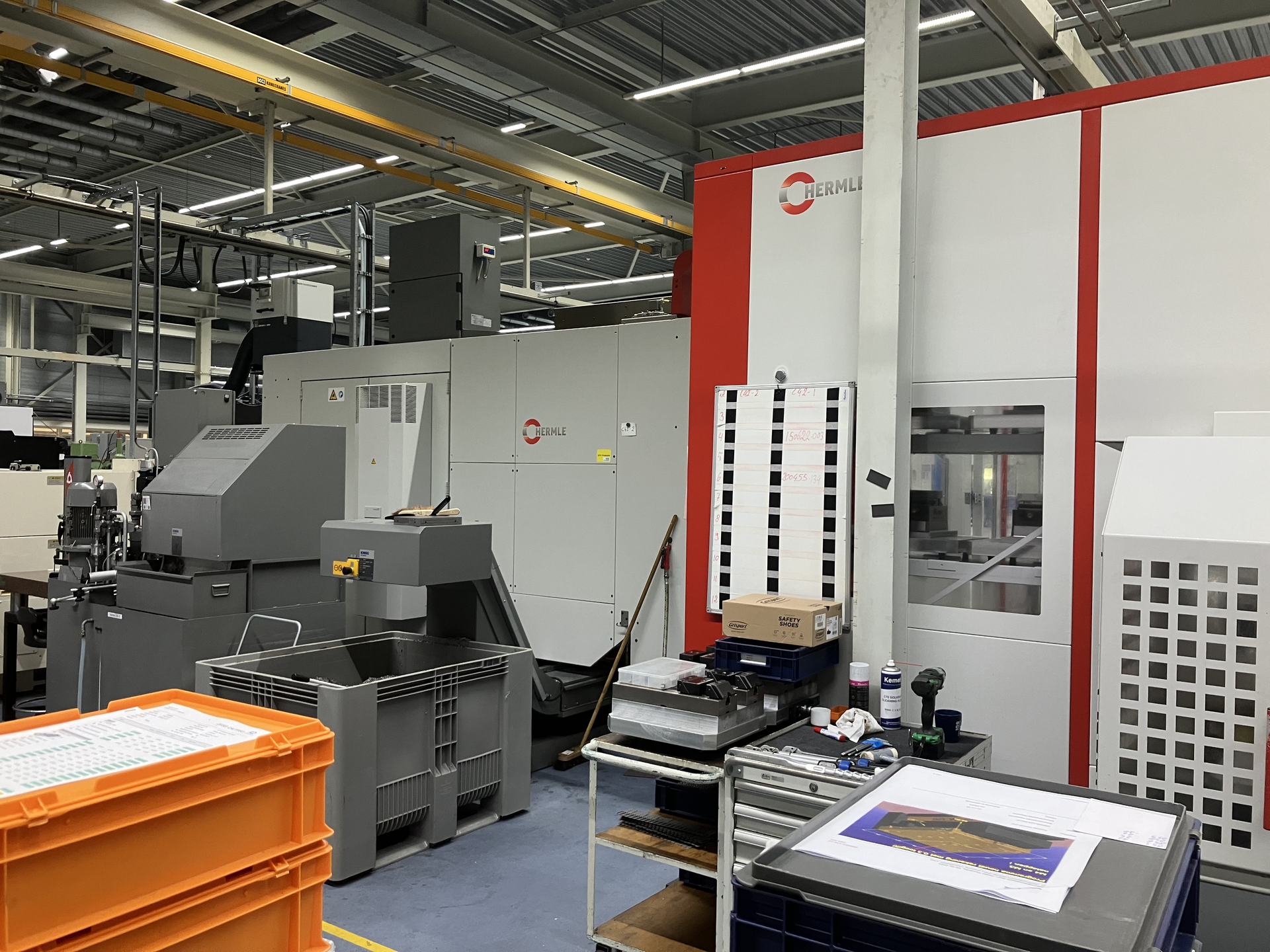

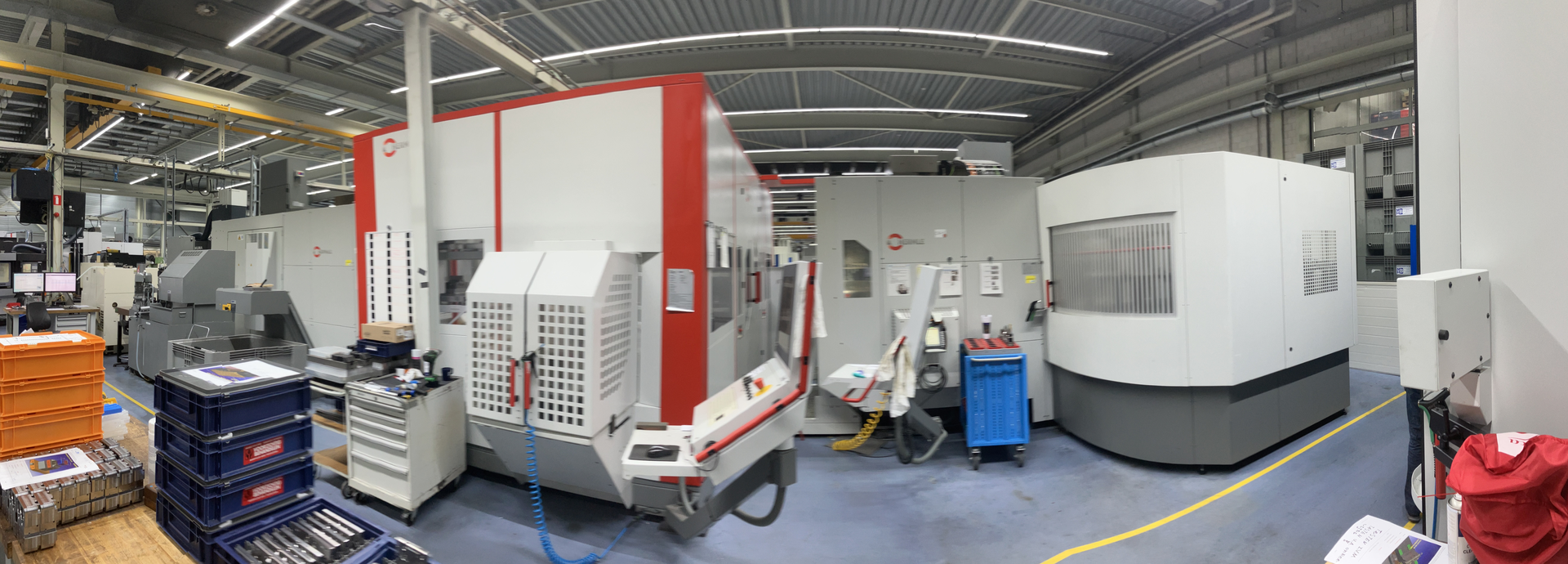

HERMLE C 42 U est un 2 centres 5 axes avec robot de charge, conçu pour grande précision et fiabilité. Table 400×400 mm, charge 450 kg, courses X800 Y800 Z550 mm, A ±130°. Broche HSK‑A63 0–18.000 tr/min, 42 kW, 148 Nm; vitesses rapides 45/45/40 m/min. Magasin 42+160, 54 palettes, robot KUKA, arrosage 80 bar, Renishaw/BLUM. Usage: automobile, aérospatial, horlogerie, médical
| Nombre d'axes total | 5 |
| Longueur de la table | 400 mm |
| Largeur de la table | 400 mm |
| Nombre rainures en T | 5 |
| Largeur rainures en T | 14H7 mm |
| Charge admise sur la table max. | 450 kg |
| Diamètre de cercle de passage | 990 mm |
| Course longitudinale (axe-X) | 800 mm |
| Course transversale (Y) | 800 mm |
| Course verticale (axe-Z) | 550 mm |
| Angle pivotant (axe-a) | +/-130 ° |
| Tours de la table | 30 t/min |
| Système de changement palettes: | |
| Nombre | 30 |
| Longueur | 400 mm |
| Largeur | 400 mm |
| Changeur d'outils: | |

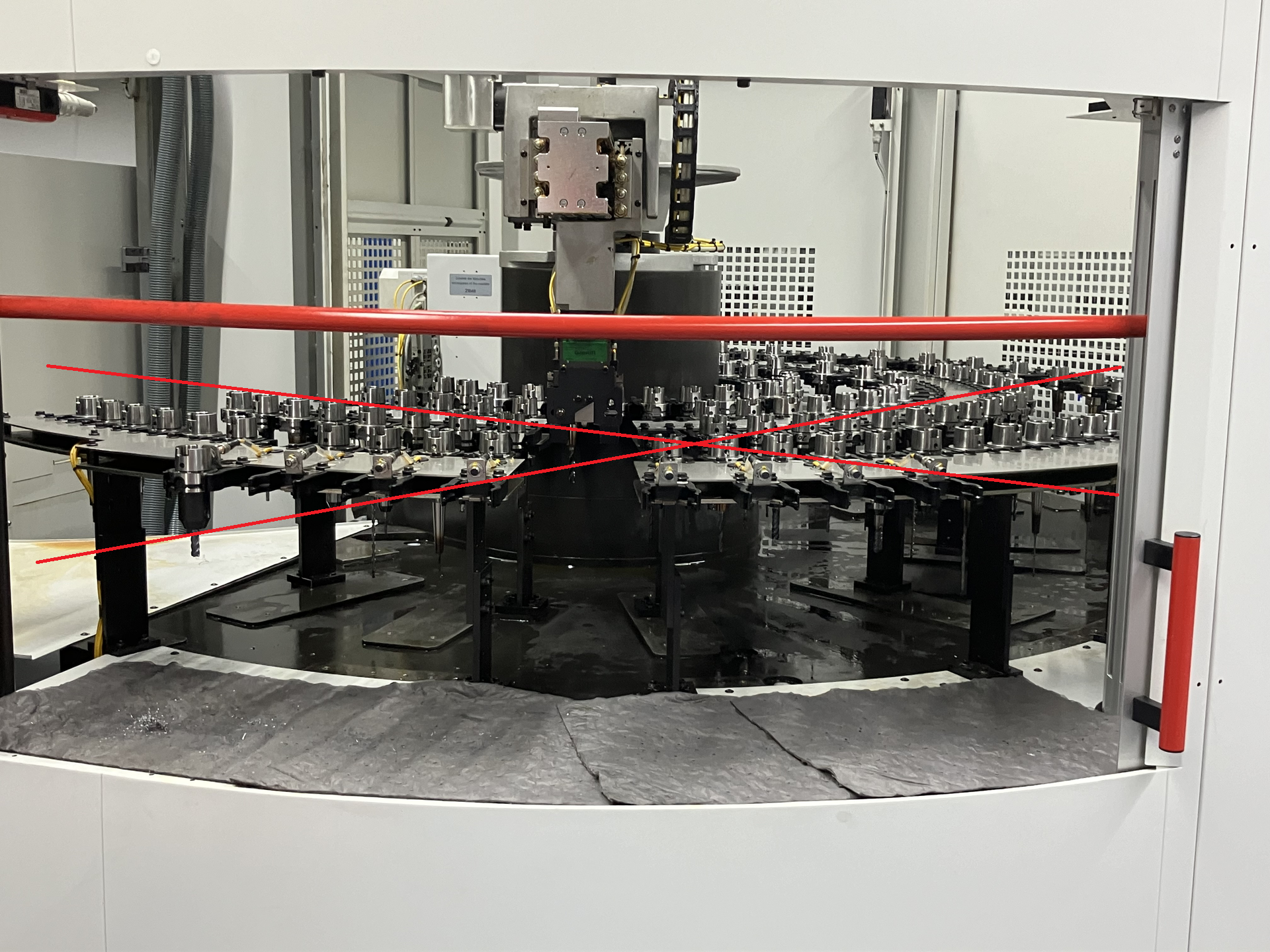

| Magasin nombre de places d'outils | 42 |
| Magasin d'outils supplémentaire | |
| Nombre de positions | 160 |
| Cône de broche : HSK-A | 63 |
| Vitesse de la broche: | |
| Variateur (réglage progressif) | |
| de | 0 t/min |
| à | 18000 t/min |
| Vitesse rapide longitudinale | 45 m/min |
| Vitesse rapide transversale | 45 m/min |
| Vitesse rapide verticale | 40 m/min |
| Branchement à l'air comprimé | 6 bar |
| Branchement 50 Hz 3x | 400 Volt |
| Puissance de la broche | 42 kW |
| Couple maximum | 148 Nm |
| Puissance totale installée | 37 kVA |
| Poids de la machine env. | 12500 kg |

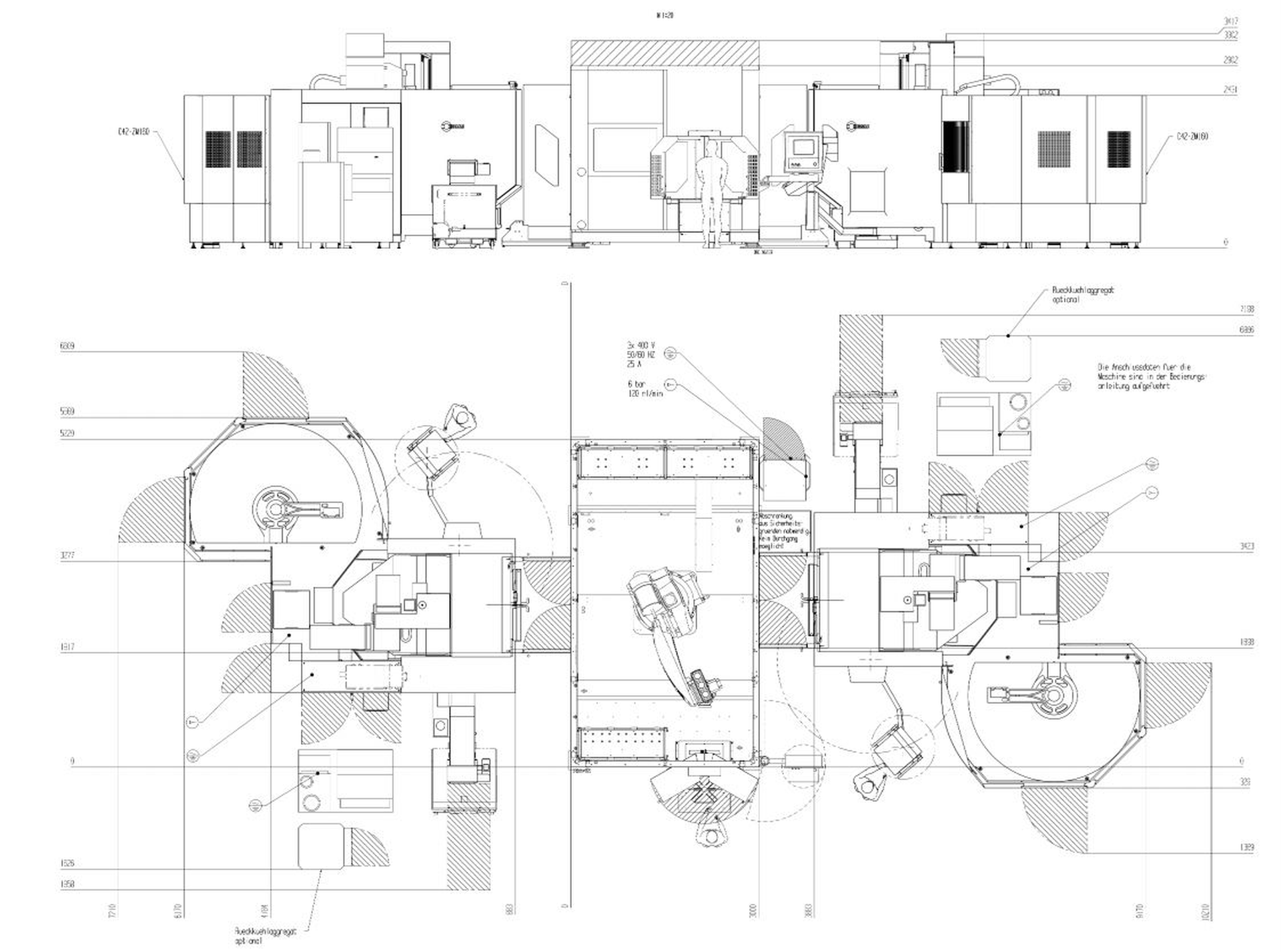

| Encombrement machine: | |
| Longueur | 16000 mm |
| Largeur | 7000 mm |
| Hauteur | 3500 mm |
| Accessoires divers: | |
| Magasin d'outils supplémentaire | |
| Nombre de places d'outils | 160 |

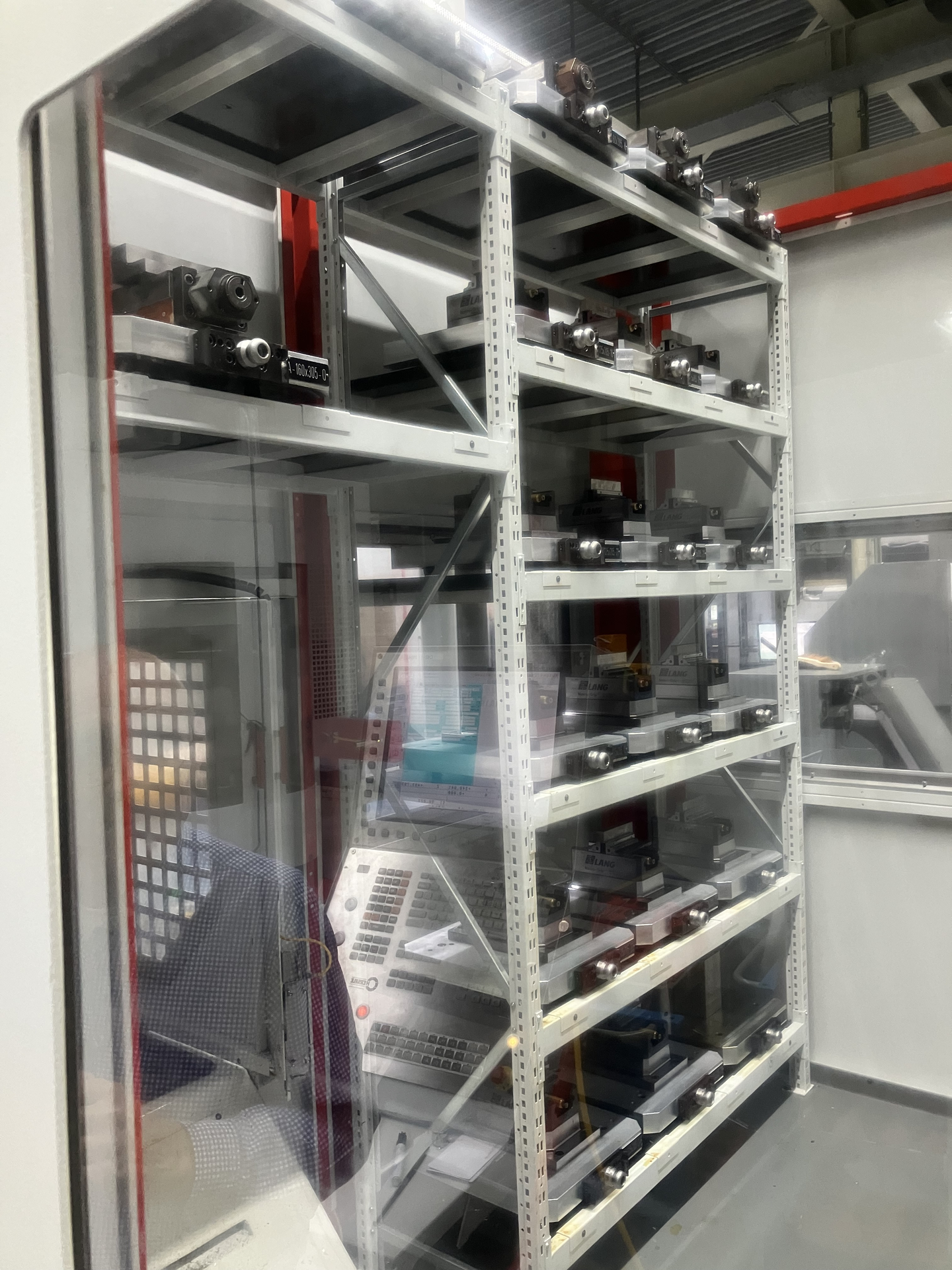

| Gare de palettes (nombre de places) | 54 |
| Robot d'alimentation | KUKA |
| Arrosage par le centre de la broche | 80 bar |
| Soufflage de la broche de fraisage | |
| Filtration par papier | |
| Palpeur de mesure Renishaw | |
| Mesure de la pièce | BLUM |
| Contrôle bris d'outils | BLUM |
| Evacuateur de copeaux | |

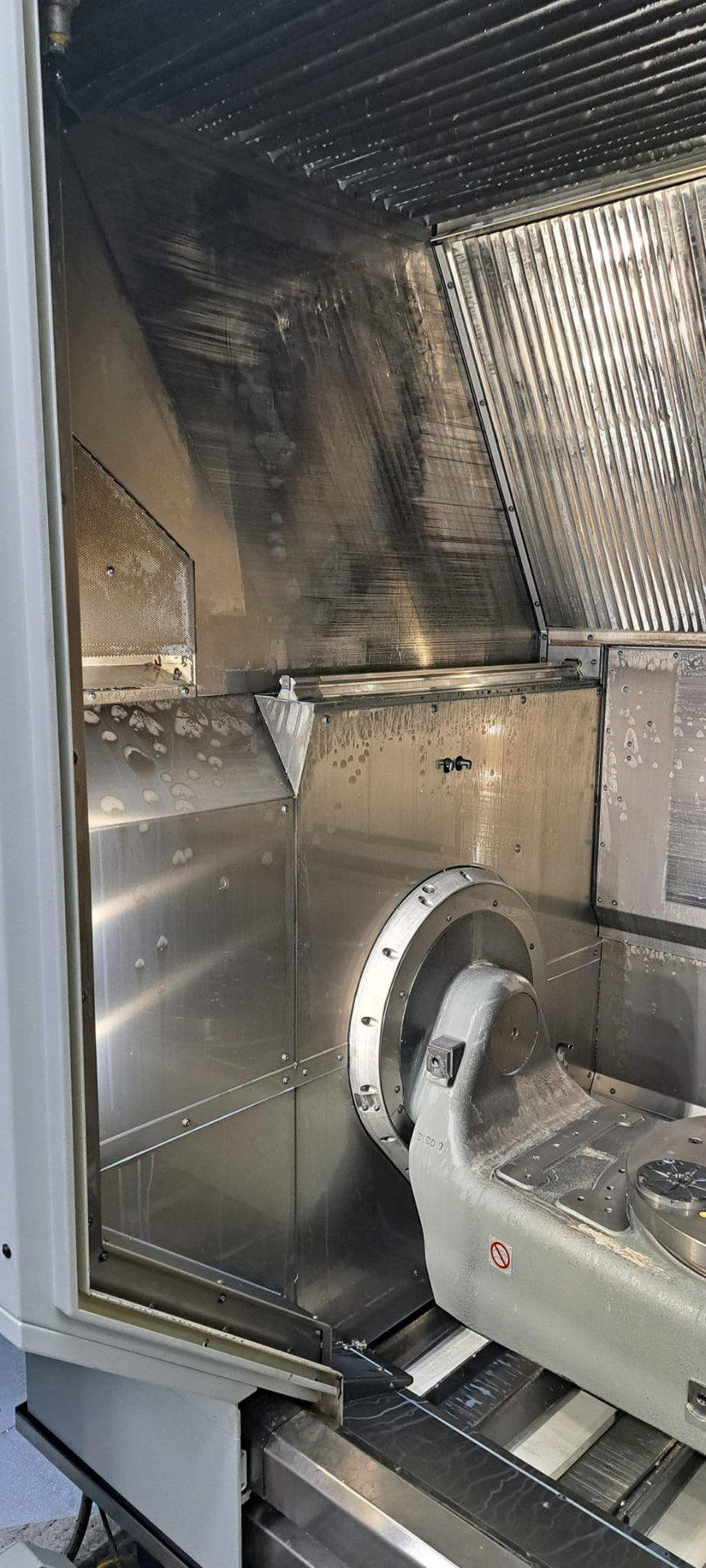

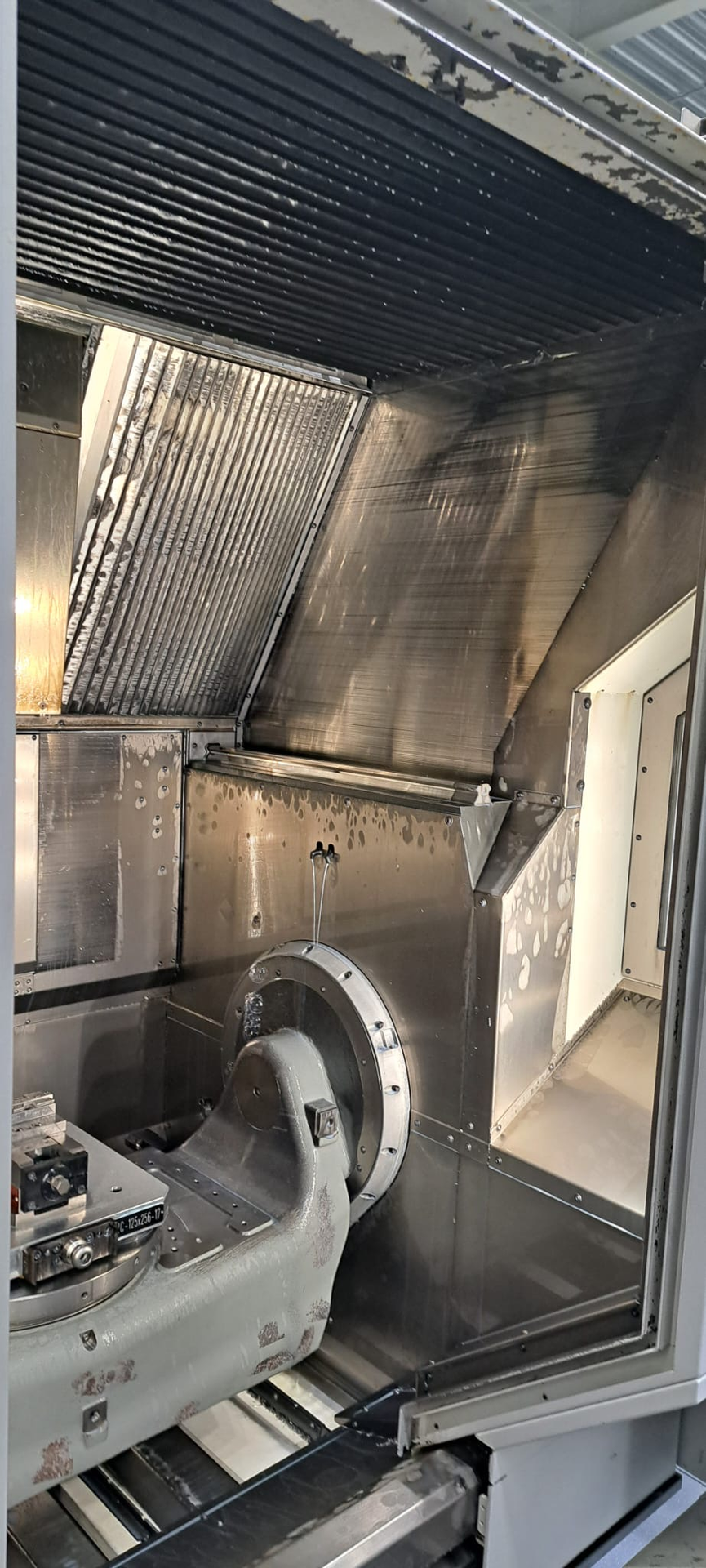

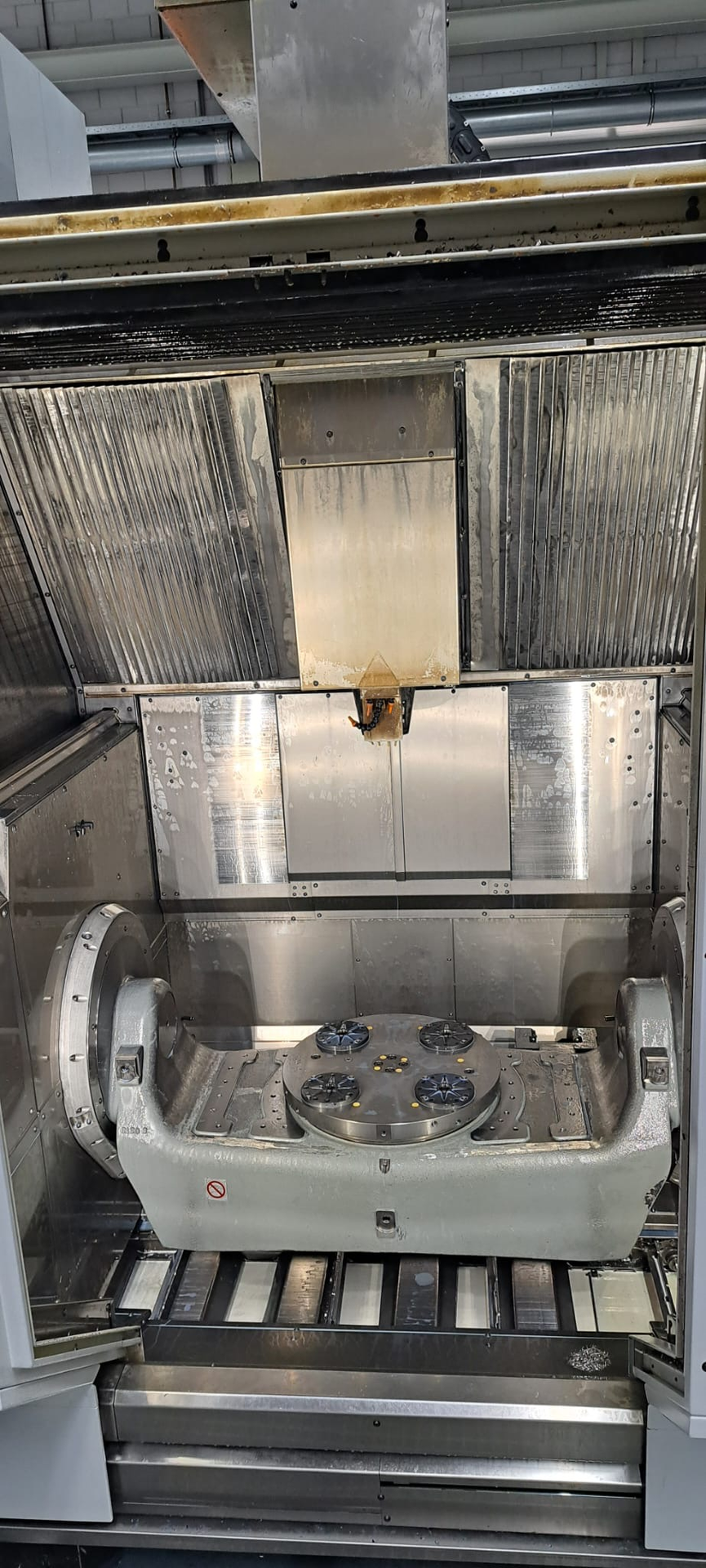

| Table tournante / pivotable CN | |
| Aspiration brouillard d'huile | |
| Fenêtre de visualisation tournant | |
| Porte coulissante automatique | |
| Interface port sérielle RS 232 | |
| Interface Ethernet | |
| Interface USB | |
| Climatiseur armoire de commande | |
| Remarques: | |
| sans porte-outils |
