MORI SEIKI SV-503B/40
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!
MORI SEIKI SV-503B/40 is a Centre d'usinage 4 axes, conçu pour précision, grande exactitude et fiabilité. Table 1320×600 mm, charge max 1200 kg; courses X1050, Y510, Z510 mm; magasin 30 positions, BT40. Broche 0–10 000 tr/min, 22 kW; branchement 3x200V 50Hz; 58 kVA; poids ~8030 kg; dimensions 2500×2350×2700 mm. Accessoires: jeu de porte‑outils, arrosage 30 bar par broche, évacuateur de copeaux, appareil à diviser NIKKEN, lampe et témoin d'état. Convient pour tolérances serrées en automobile, aérospatial, médical et construction de machines.
| Nombre d'axes total | 4 |
| Longueur de la table | 1320 mm |
| Largeur de la table | 600 mm |
| Charge admise sur la table max. | 1200 kg |
| Course longitudinale (axe-X) | 1050 mm |
| Course transversale (Y) | 510 mm |
| Course verticale (axe-Z) | 510 mm |
| Magasin nombre de places d'outils | 30 |
| Cône de la broche: BT | 40 |
| Vitesse de la broche: | |
| Variateur (réglage progressif) | |
| de | 0 t/min |
| à | 10000 t/min |
| Système de mesure: | |
| Branchement 50 Hz 3x | 200 Volt |
| Puissance de la broche | 22 kW |
| Puissance totale installée | 58 kVA |
| Poids de la machine env. | 8030 kg |
| Encombrement machine: | |
| Longueur | 2500 mm |
| Largeur | 2350 mm |
| Hauteur | 2700 mm |
| Accessoires divers: | |

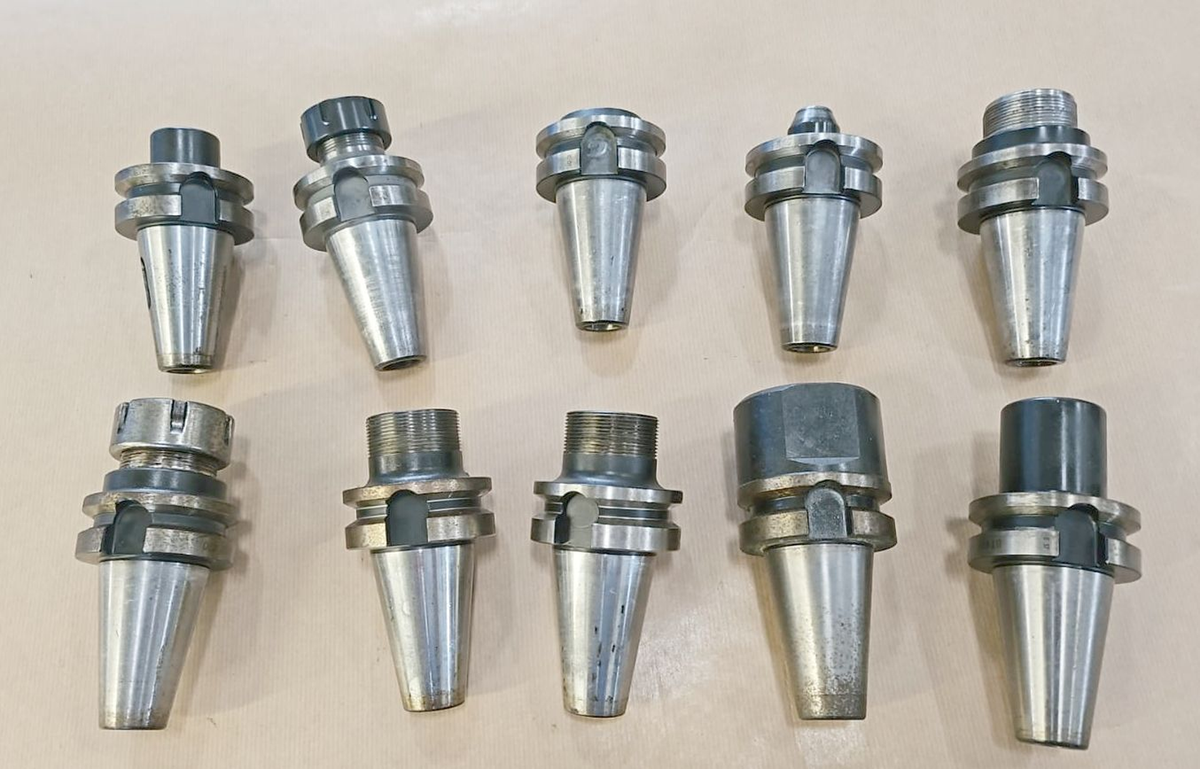

| Jeu de porte-outils | |
| Dispositif d'arrosage | |
| Arrosage par le centre de la broche | 30 bar |
| Evacuateur de copeaux | |
| Appareil à diviser | NIKKEN |
| Lampe | |
| Lampe de statut |
