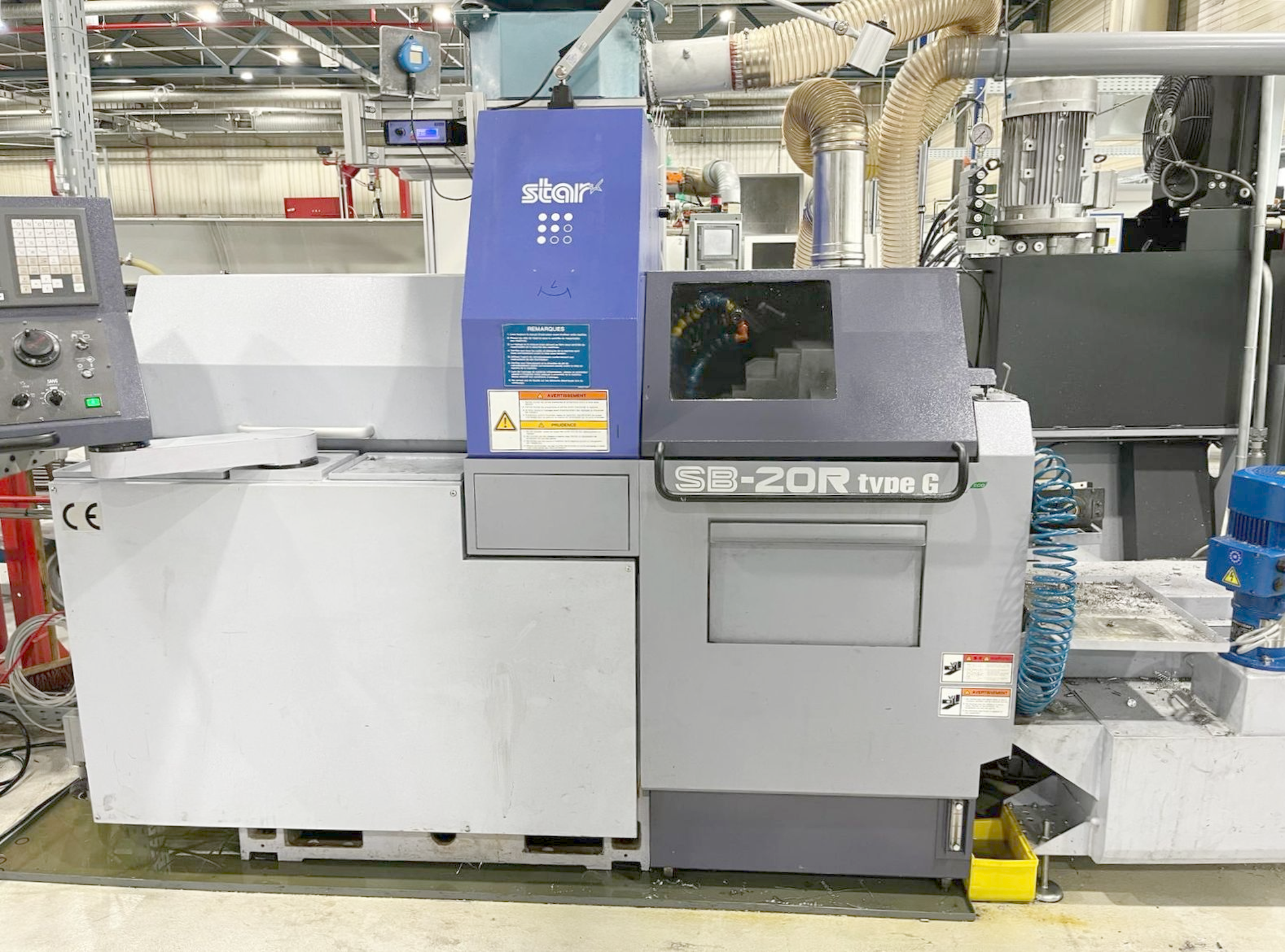

STAR SB-20R type G est un tour CNC poupée mobile (Swiss-type) de haute précision, offrant grande exactitude et fiabilité. Capacités: Ø extérieur max 20 mm, longueur de tournage 205 mm, perçage max 10 mm, filetage max 8 M. Caractéristiques: vitesses broche 500–10000 tr/min (variateur continu), porte-outils 4, 17 outils au total, 4 outils entraînés; 6 outils de tournage, 3 outils d'usinage transversal, 4 contre-opération, 4 outils de perçage. Avances rapides 35 m/min. Raccordement 3x400 V 50 Hz; moteur broche 2.2/3.7 kW; puissance installée 4 kVA; poids env. 1750 kg; dimensions 2070×1770×1760 mm. Accessoires: chargeur IEMCA Elite 220 Evo (passage barre 2–23 mm), collecteur de pièces, convoyeur, lampe, lubrification/coolant haute pression, aspiration brouillard d'huile, jeux de pinces, outils, douilles de réduction, porte-outils. Conçu pour tolérances serrées; secteurs typiques: automobile, horlogerie, outillage, aéronautique, médical.

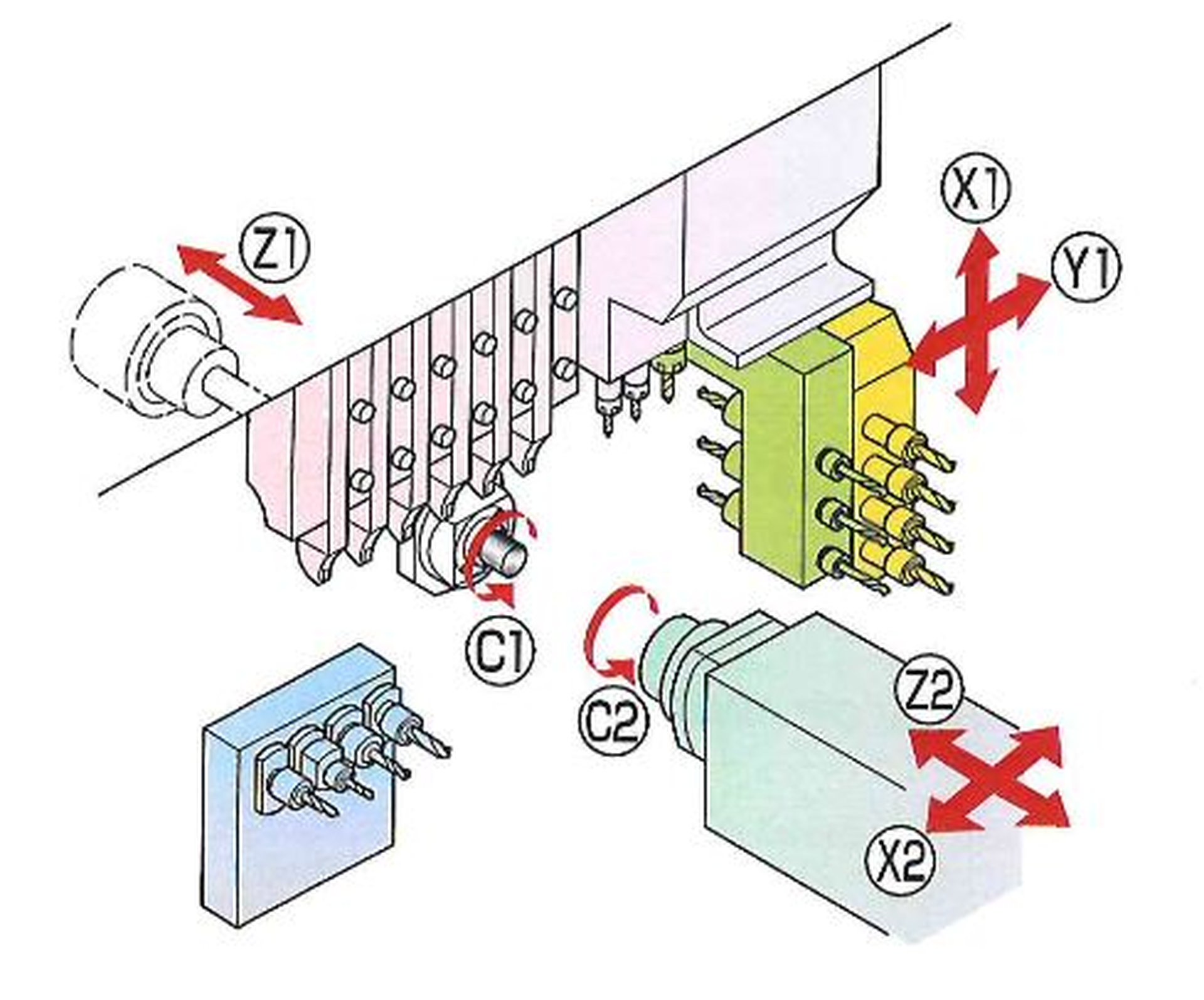

| Nombre d'axes total | 5 |
| Diamètre extérieur max. | 20 mm |
| Longueur de tournage | 205 mm |
| Diamètre de perçage max. | 10 mm |
| Diamètre du filetage maxi. | 8 M |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 500 t/min |
| à | 10000 t/min |
| Axe-C (broche, résolution) | ° |

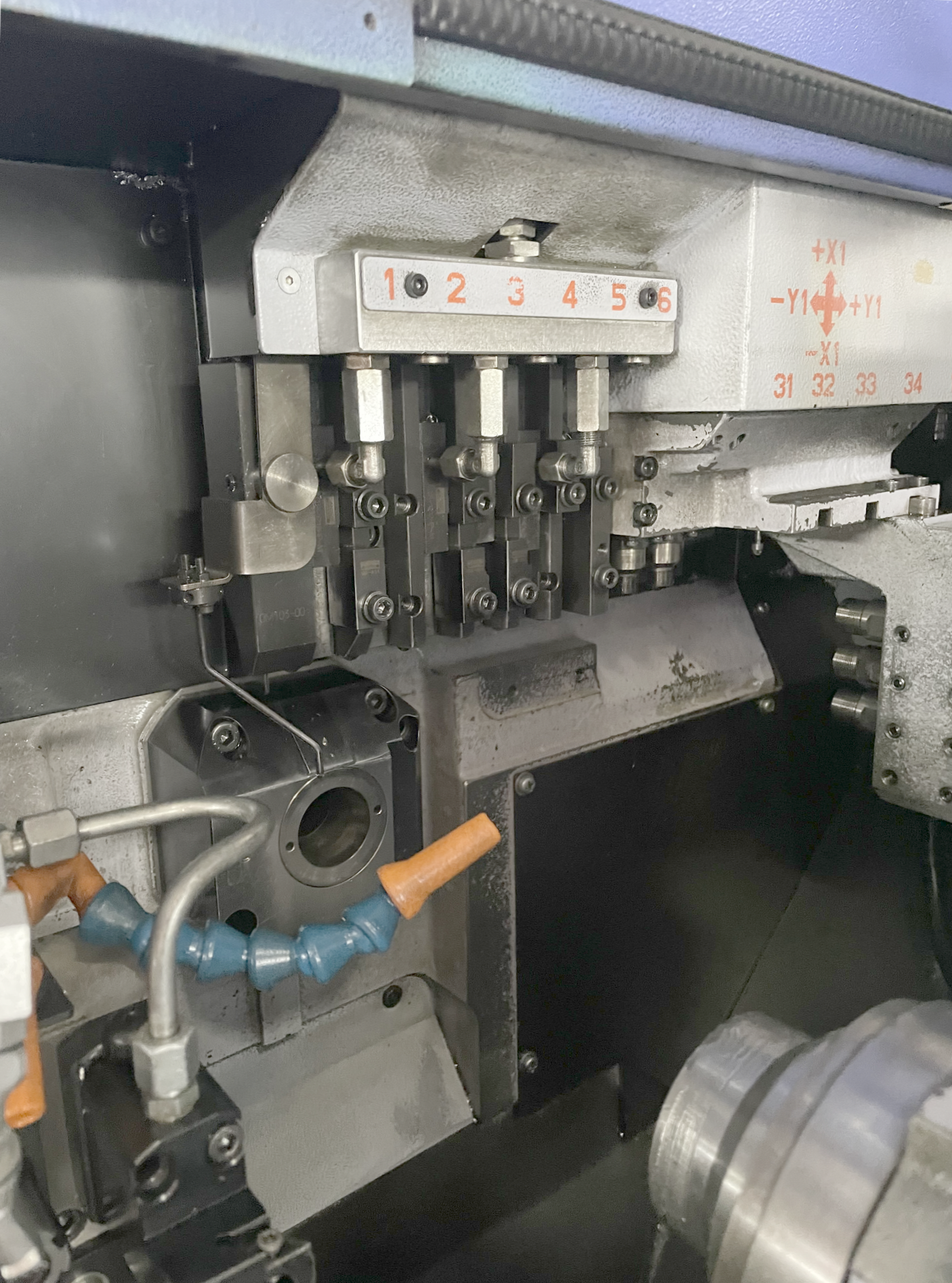

| Porte-outils: | |
| Nombre | 4 |
| Nombre d'outils | 17 |
| Nombre d'outils tournants | 4 |
| Outils de tournage | 6 pce |
| Outils d'usinage transversal | 3 pce |

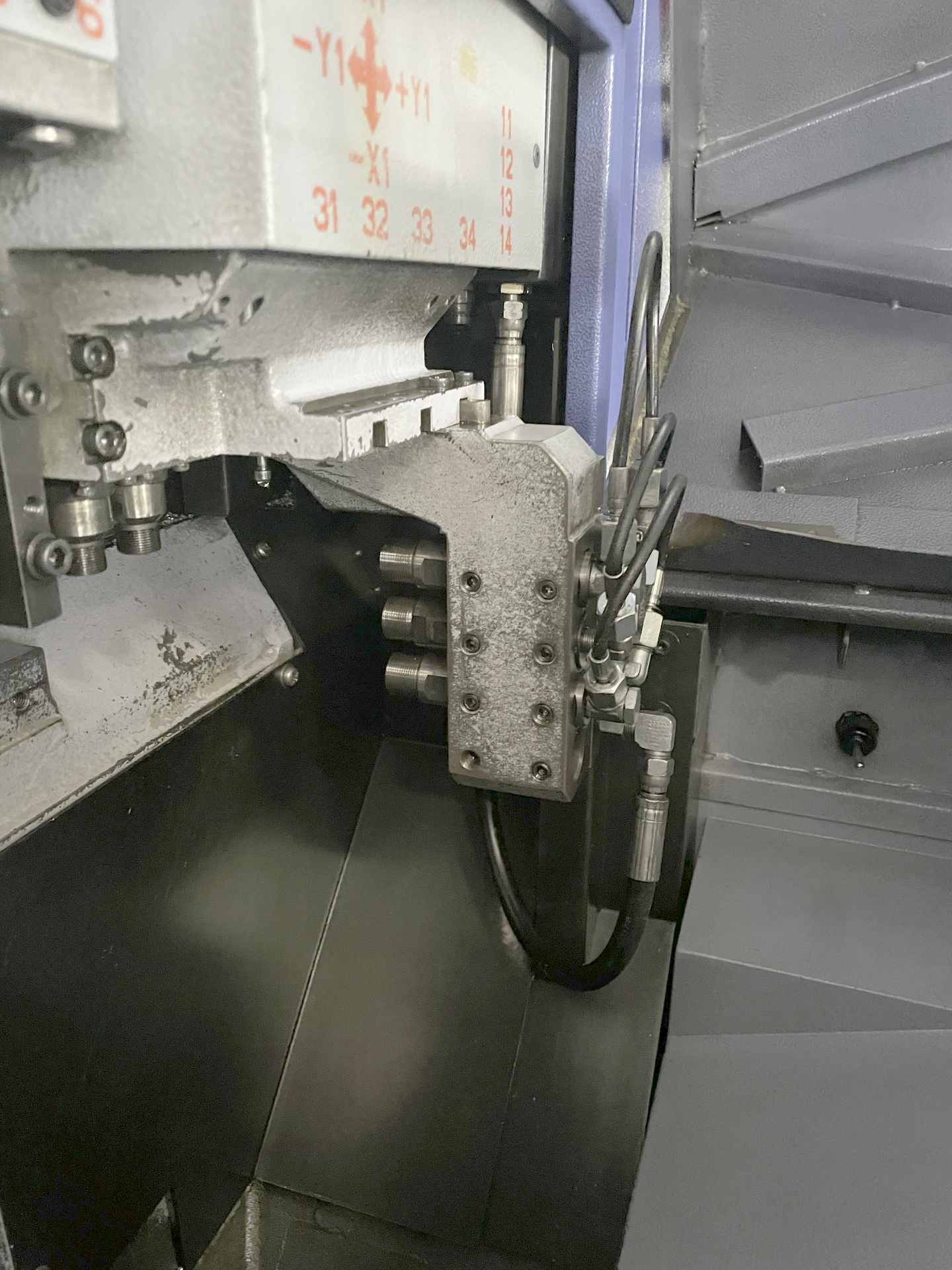

| Contre-opération: | |
| Nombre d'outils | 4 |
| Outils de perçage | 4 pce |
| Avances rapide: | 35 m/min |
| Branchement 50 Hz 3x | 400 Volt |
| Moteur de la broche | 2.2 / 3.7 kW |
| Puissance totale installée | 4 kVA |
| Poids de la machine env. | 1750 kg |
| Encombrement machine: | |
| Longueur | 2070 mm |
| Largeur | 1770 mm |
| Hauteur | 1760 mm |
| Accessoires divers: | |

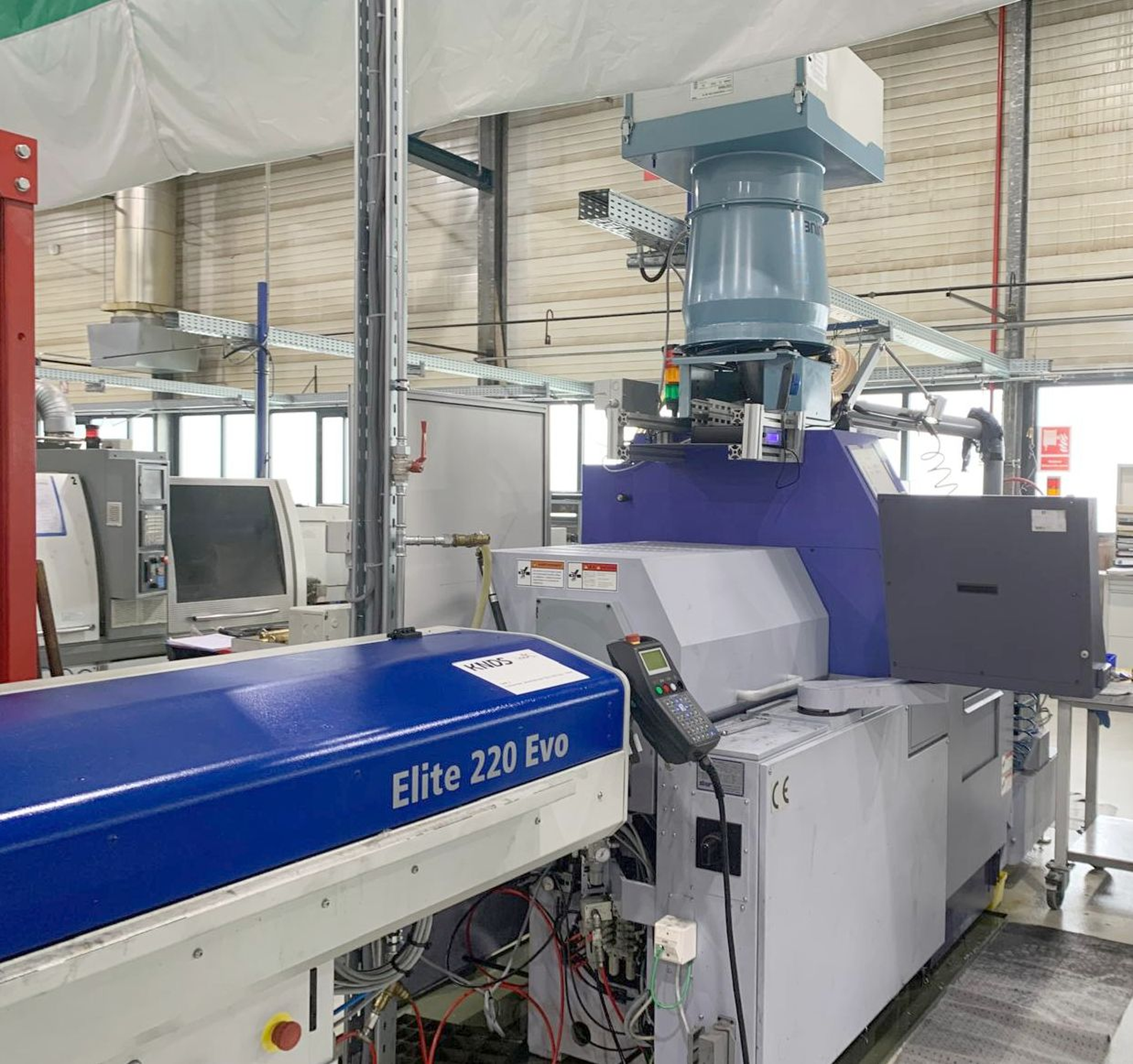

| Chargeur IEMCA | |
| Type | Elite 220 Evo |
| Passage de barre, diamètre | 2 - 23 mm |
| Collecteur de pièces | |
| Transporteur pièces en bande | |
| Lampe | |

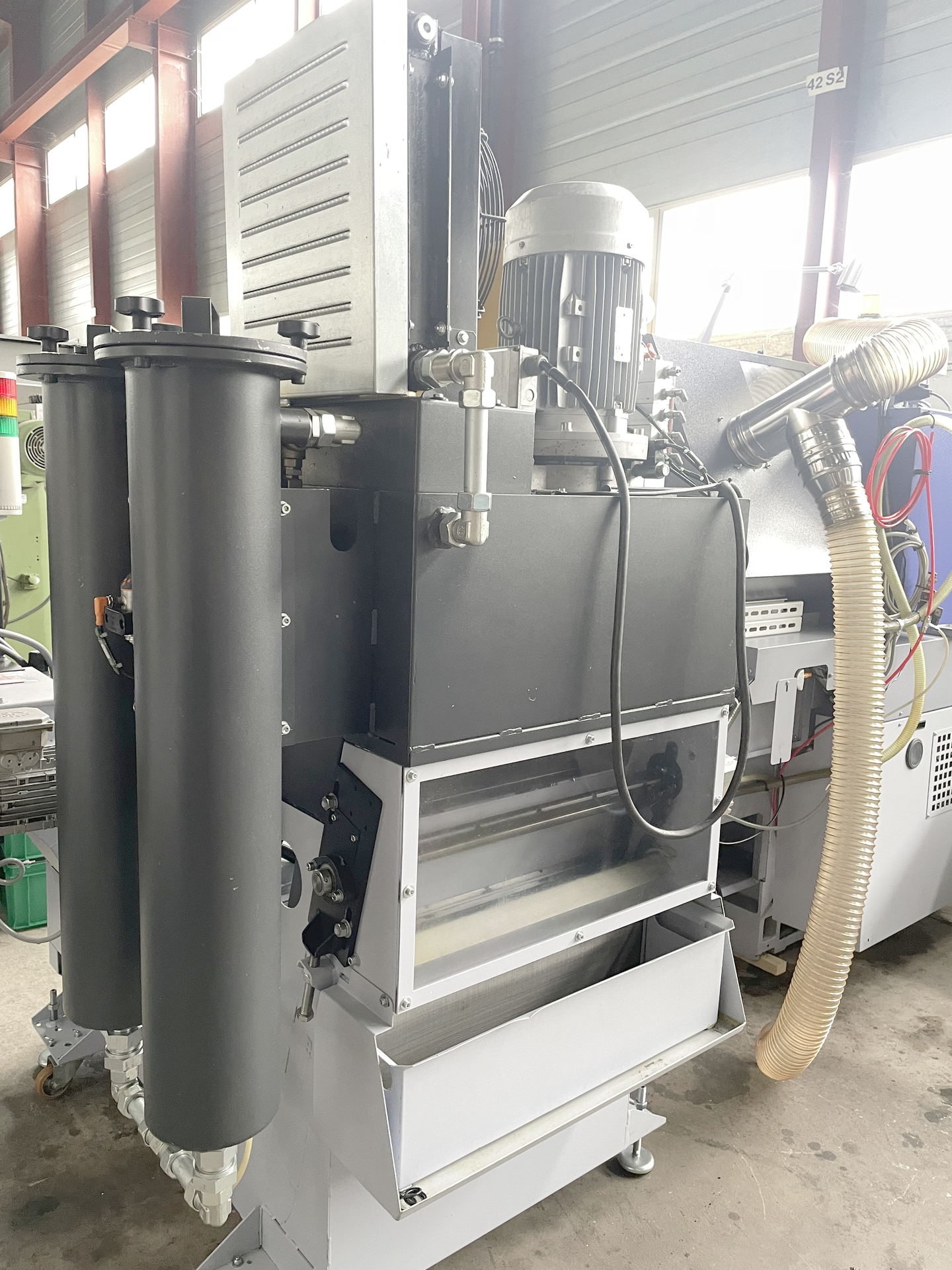

| Lubrification haute pression | |

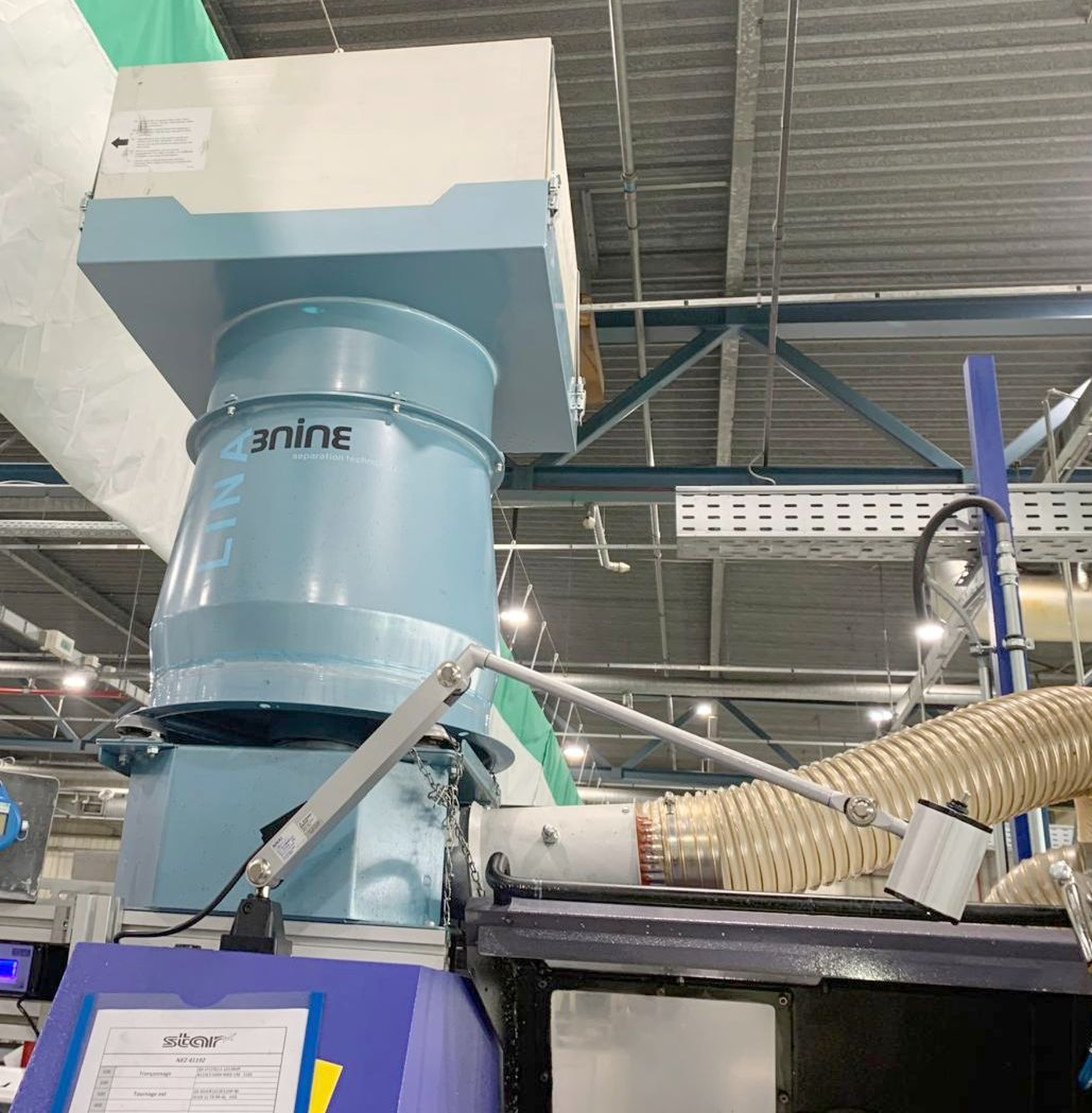

| Aspiration brouillard d'huile | |

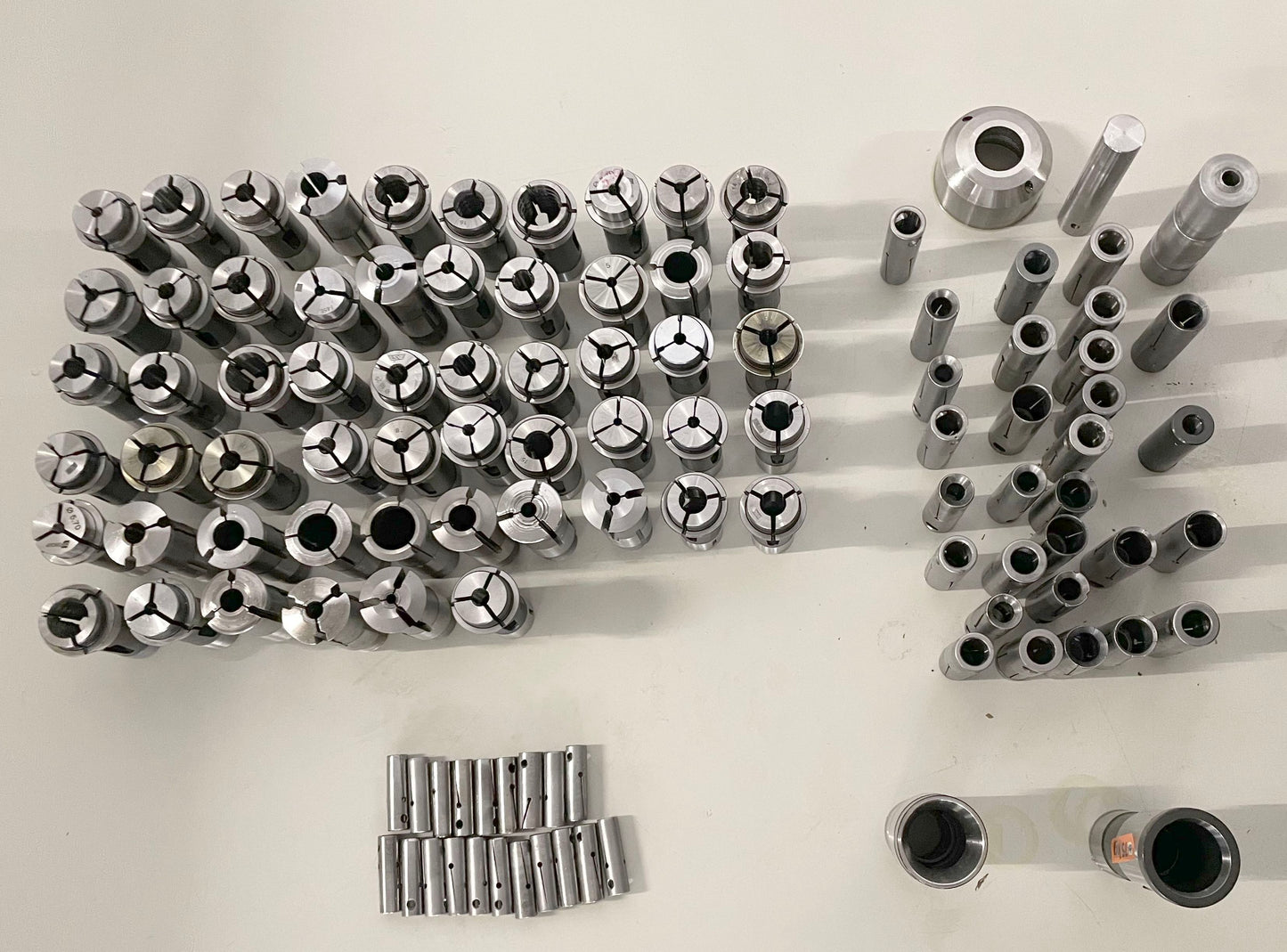

| Jeu de pinces | |
| Jeu de burins | |
| Jeu de douilles de réduction | |

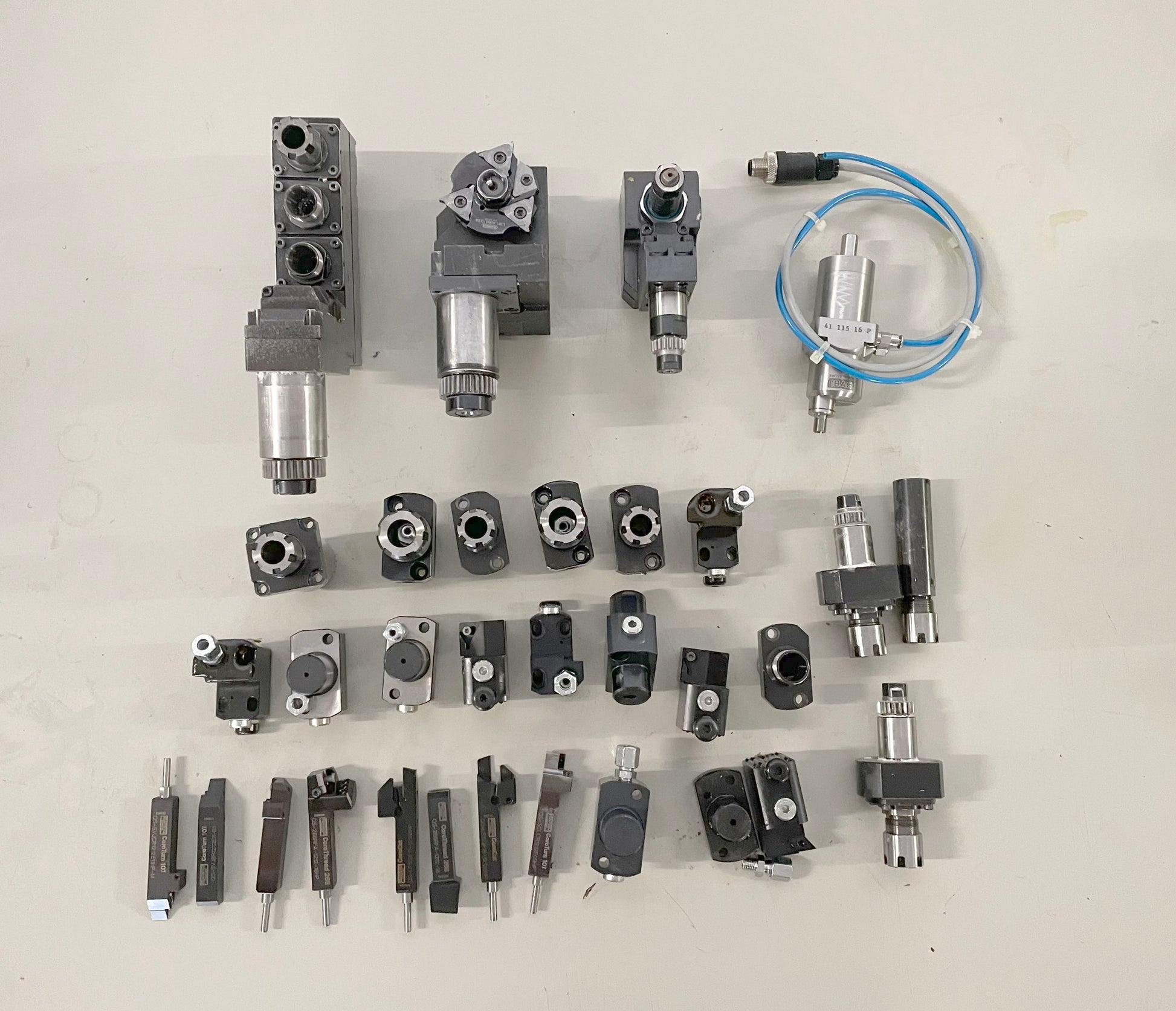

| Jeu de porte-outils |
