CHIRON FZ 08 08.2 S
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!
CHIRON FZ 08 08.2 S est un centre d'usinage 4 axes, conçu pour la précision, haute exactitude et fiabilité. Table 770x290 mm, courses X450 Y270 Z310 mm; perçage 12 mm, taraudage M8; changeur 23 positions, Ø outil max 45 mm (100 mm emplacements libres), longueur 160 mm, poids 1 kg, distance nez-broche table 170-450 mm. Broche HSK-A32 0–30 000 tr/min, moteur broche 7 kW, avances rapides 75 m/min, temps de changement 0,8/2,3 s, chip-to-chip 2,2 s, air 6 bar, 3x400V 50Hz, puissance 15 kVA, poids ~2500 kg, encombrement 2308x1405x2447 mm. Accessoires: jeu de pinces, contrôle casse-outil, évacuation copeaux, diviseur 4ème axe Peiseler AWUP 100, porte-outils, lampe, pistolet de rinçage, RS232, climatiseur armoire, lampe de statut. Permet d'atteindre des tolérances serrées; applications typiques: automobile, aérospatial, médical, horlogerie et outillage.
| Nombre d'axes total | 4 |
| Nombre de broches | 1 |
| Longueur de la table | 770 mm |
| Largeur de la table | 290 mm |
| Course longitudinale (axe-X) | 450 mm |
| Course transversale (Y) | 270 mm |
| Course verticale (axe-Z) | 310 mm |
| Capacité de perçage | 12 mm |
| Capacité de taraudage M | 8 |
| Changeur d'outils: | |
| Nombre de positions | 23 |
| Diamètre de l'outils max. | 45 mm |
| Diamètre max. avec places libres | 100 mm |
| Longueur de l'outil max. | 160 mm |
| Poids de l'outil max. | 1 kg |
| Temps de changement outils | 0.8 / 2.3 s |
| Durée moyenne de passage d'une puce à l'autre | 2.2 s |
| Cône de broche : HSK-A | 32 DIN 69893 |
| Distance nez de broche et table | 170 - 450 mm |
| Vitesse de la broche: | |
| de | 0 t/min |
| à | 30000 t/min |
| Avances rapide: | 75 m/min |
| Branchement à l'air comprimé | 6 bar |
| Branchement 50 Hz 3x | 400 Volt |
| Moteur de la broche | 7 kW |
| Puissance totale installée | 15 kVA |
| Poids de la machine env. | 2500 kg |
| Encombrement machine: | |
| Longueur | 2308 mm |
| Largeur | 1405 mm |
| Hauteur | 2447 mm |
| Accessoires divers: | |
| Jeu de pinces | |
| Contrôle bris d'outils | |
| Evacuateur de copeaux | |
| Diviseur 4ème axe | peiseler |
| Type | AWUP 100 |

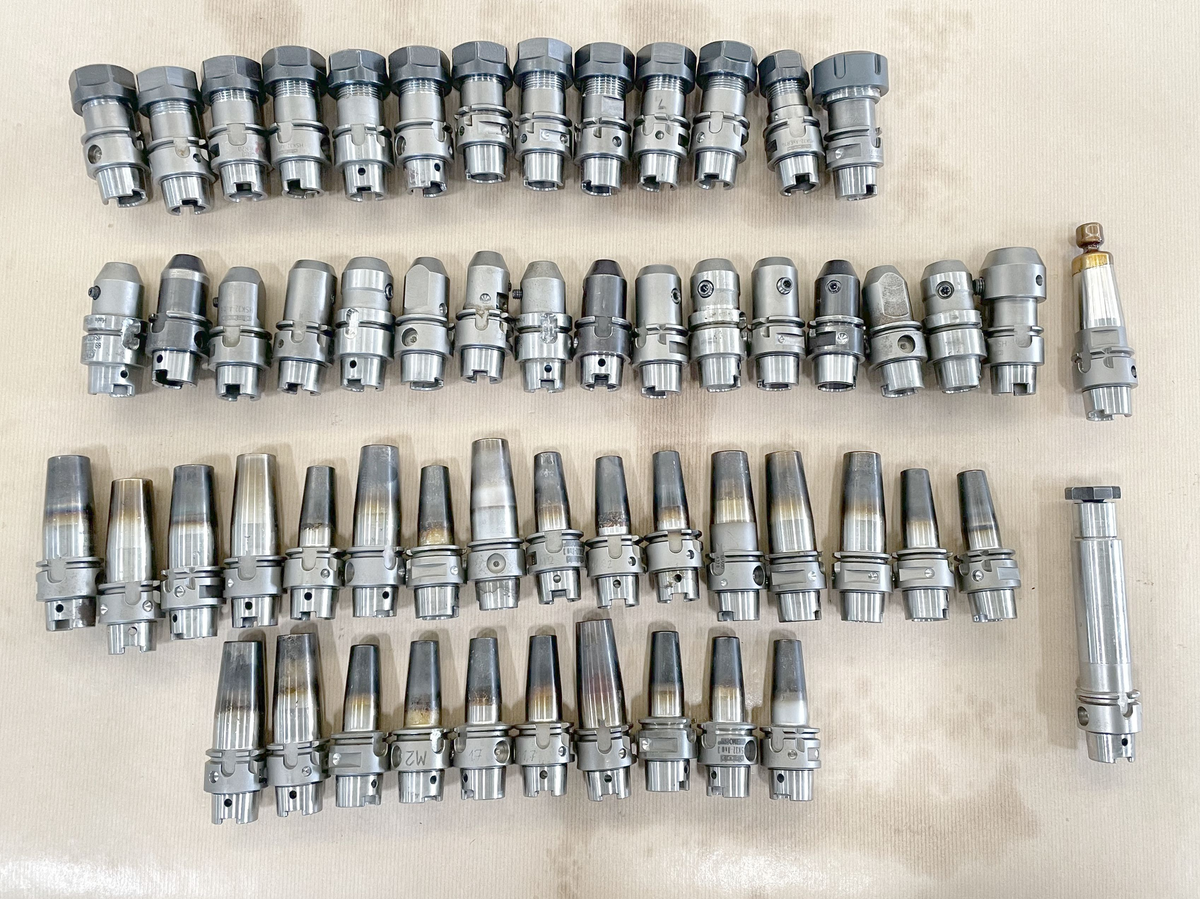

| Jeu de porte-outils | |
| Lampe | |
| Pistolet de rincage | |
| Interface port sérielle RS 232 | |
| Climatiseur armoire de commande | |
| Lampe de statut |
