EWAG WS 11 SP
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

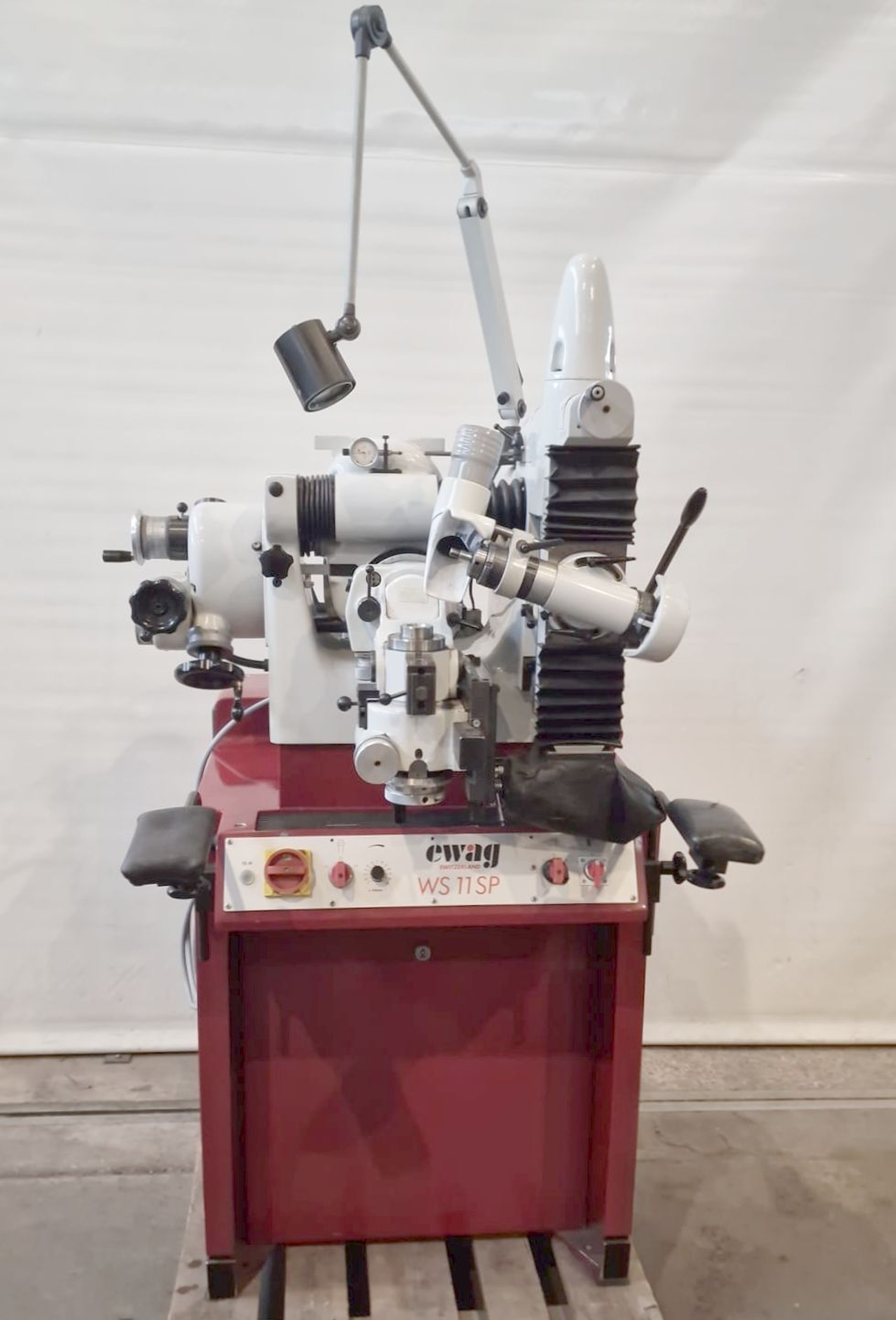

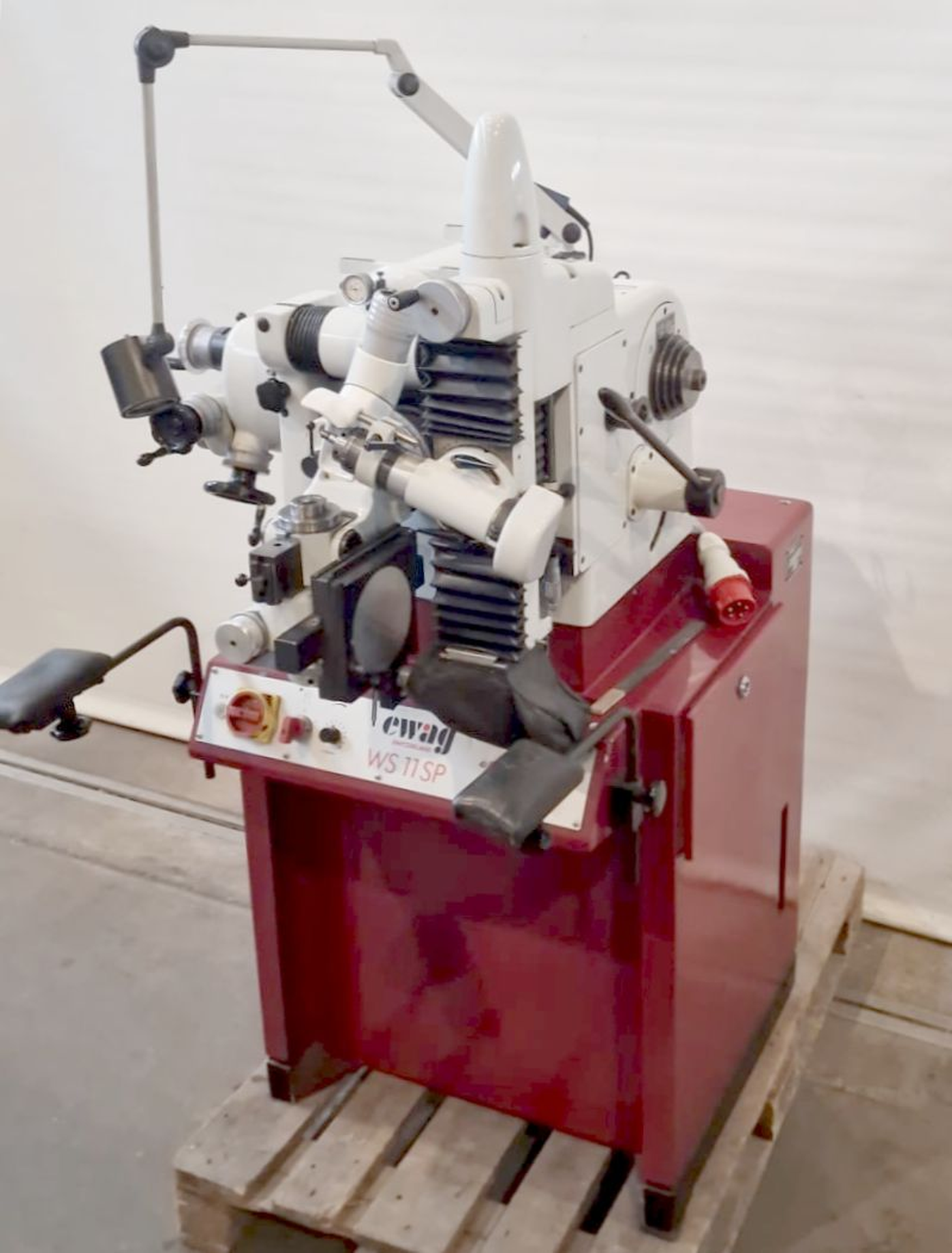

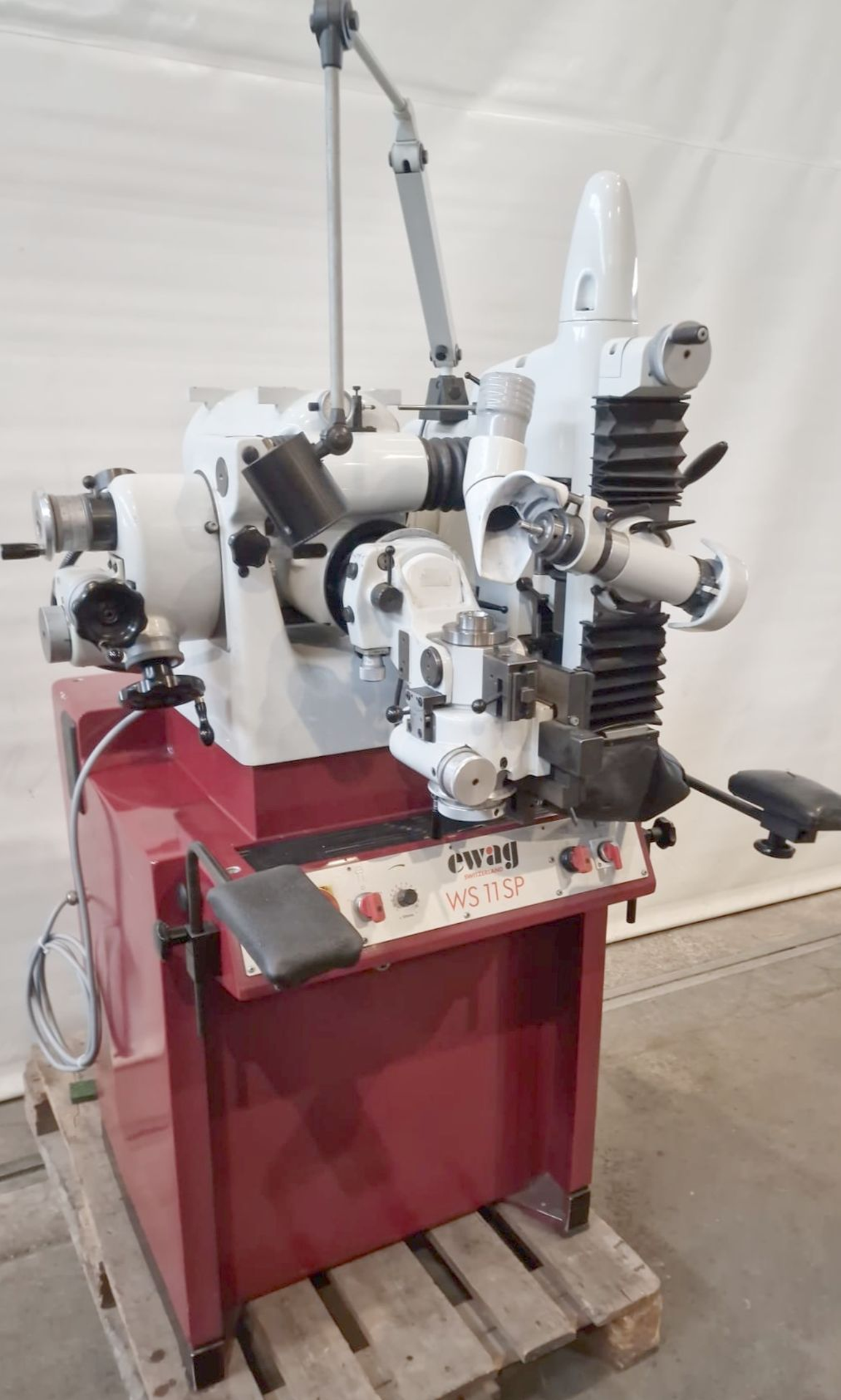

EWAG WS 11 SP est une affûteuse d'outils, conçue pour la précision, une grande exactitude et la fiabilité. Capacités: axe X/Y/Z 100 mm, diamètre de la meule 75 mm, tours poupée porte-pièce 100-1300 t/min, course verticale tête 100 mm, inclinaison horizontale 165°, vitesse broche rectif. 2500-7100 t/min, nez de broche pour pince 20 W. Spécifications: branchement 50 Hz 3x380 V, puissance totale 2 kVA, poids env. 400 kg, encombrement L850×l850×H1580 mm. Accessoires: flasque pour meule, aspiration, jeu de meules, lampe, tête hélicoïdale W20, unité d'avance (axe Z) 4 E-M, course de rectification 3 J. Permet tolérances serrées; secteurs: automobile, horlogerie, machine-outil, aérospatial, médical
| Axe X | 100 mm |
| Axe Y | 100 mm |
| Axe Z | 100 mm |
| Diamètre de la meule | 75 mm |
| Tours poupée porte-pièce | 100 - 1300 t/min |
| Course verticale de tête broche | 100 mm |
| Nez de broche pour pince | 20 W |
| Inclinaison de la tête de rectifiage: | |
| horitzontale | 165 ° |
| Vitesse de broche de rectifiage: | |
| de | 2500 t/min |
| à | 7100 t/min |
| Branchement 50 Hz 3x | 380 Volt |
| Moteur poupée porte-pièce | kW |
| Puissance totale installée | 2 kVA |
| Poids de la machine env. | 400 kg |
| Encombrement machine: | |
| Longueur | 850 mm |
| Largeur | 850 mm |
| Hauteur | 1580 mm |
| Accessoires divers: | |

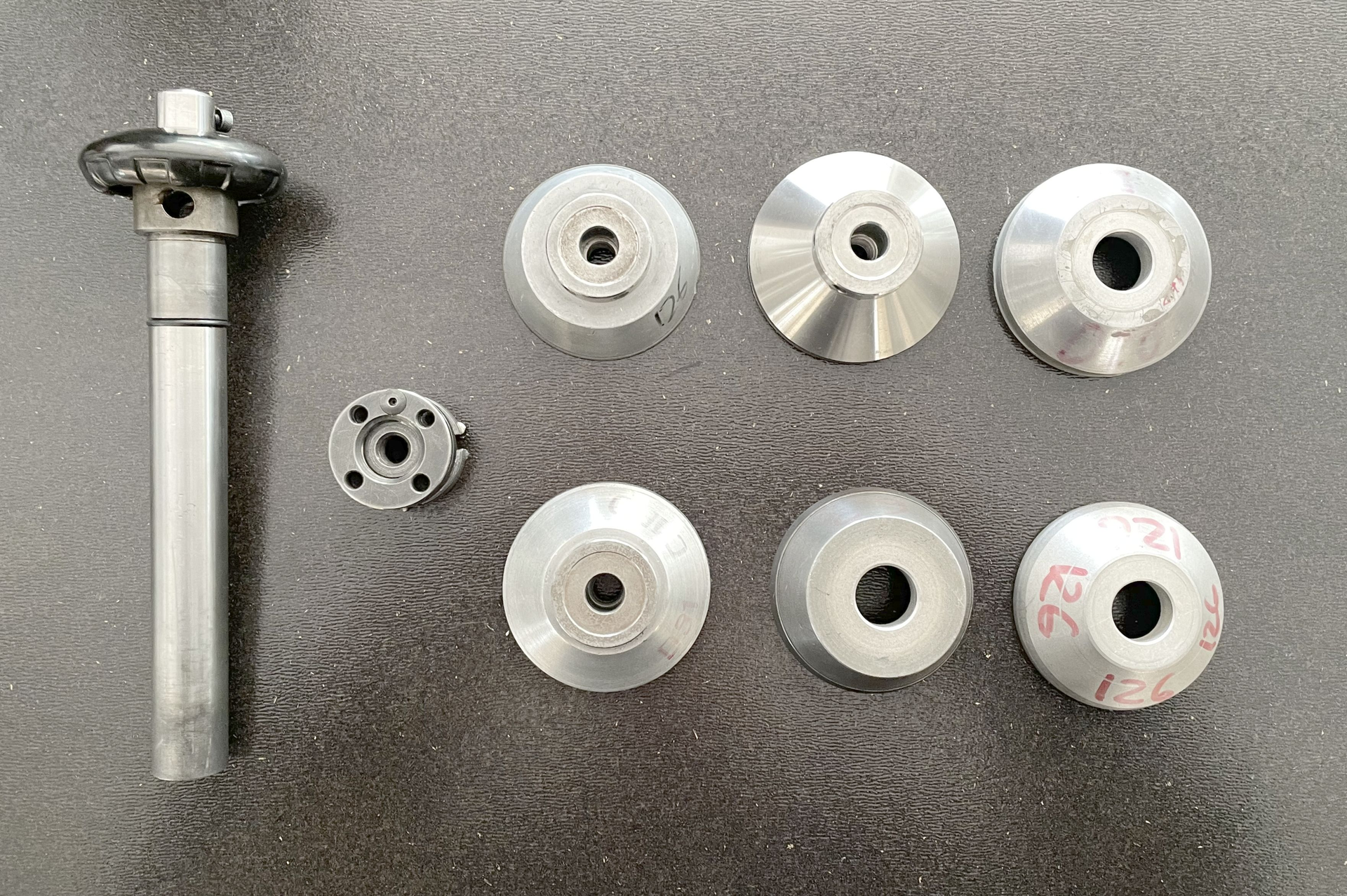

| Flasque pour meule | |

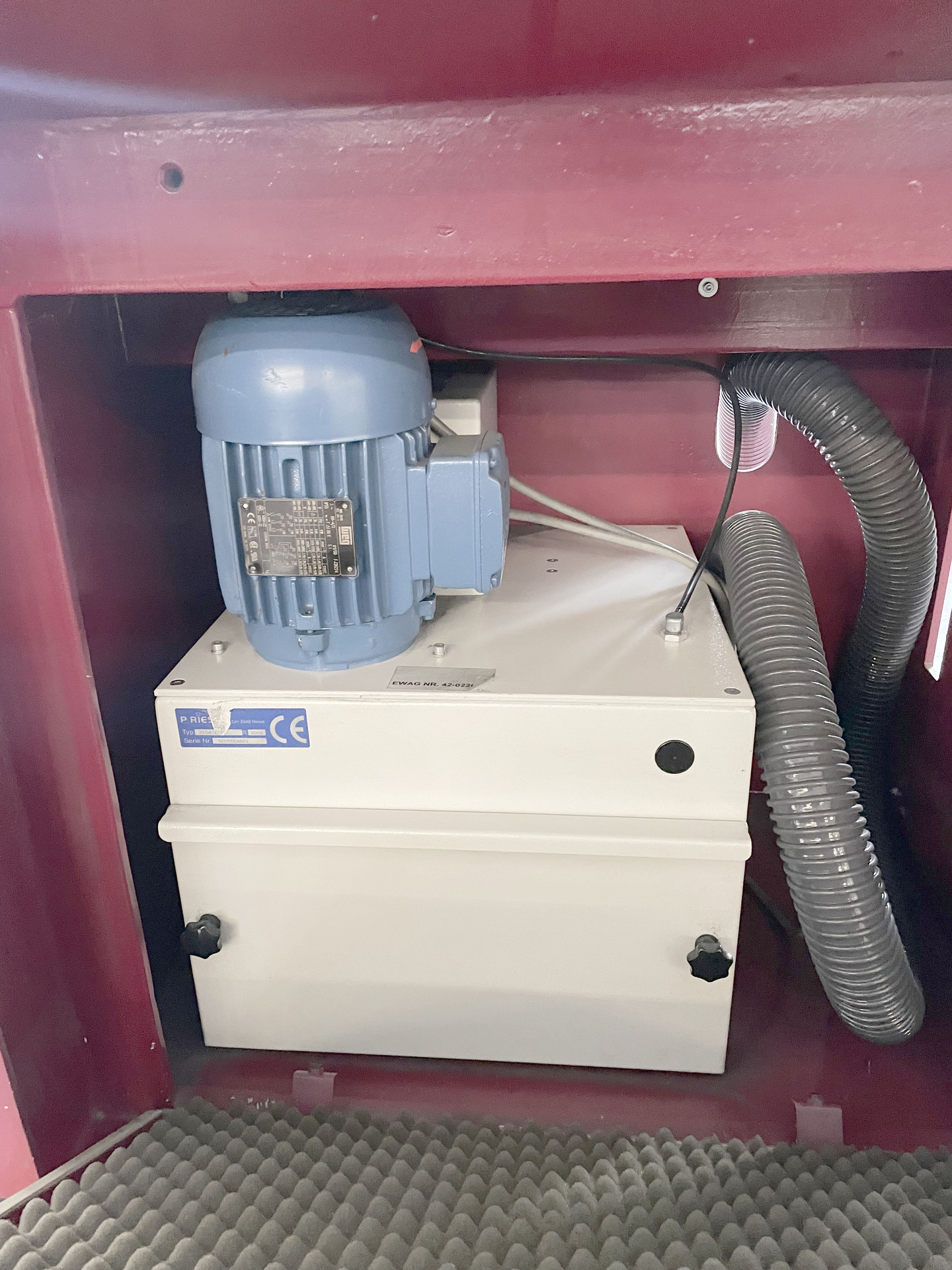

| Aspiration | |
| Jeu de meules | |
| Lampe | |

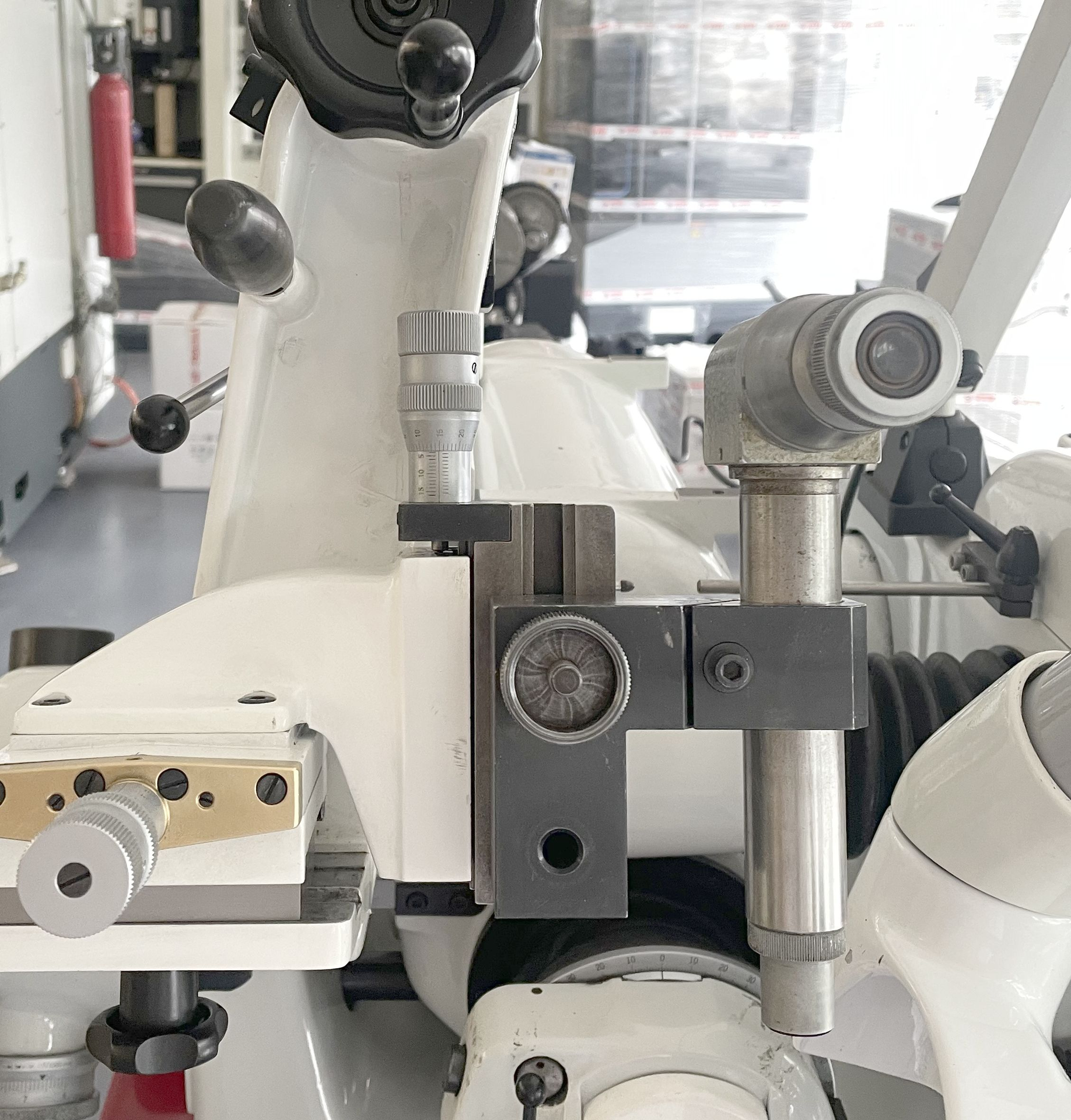

| Microscope | |

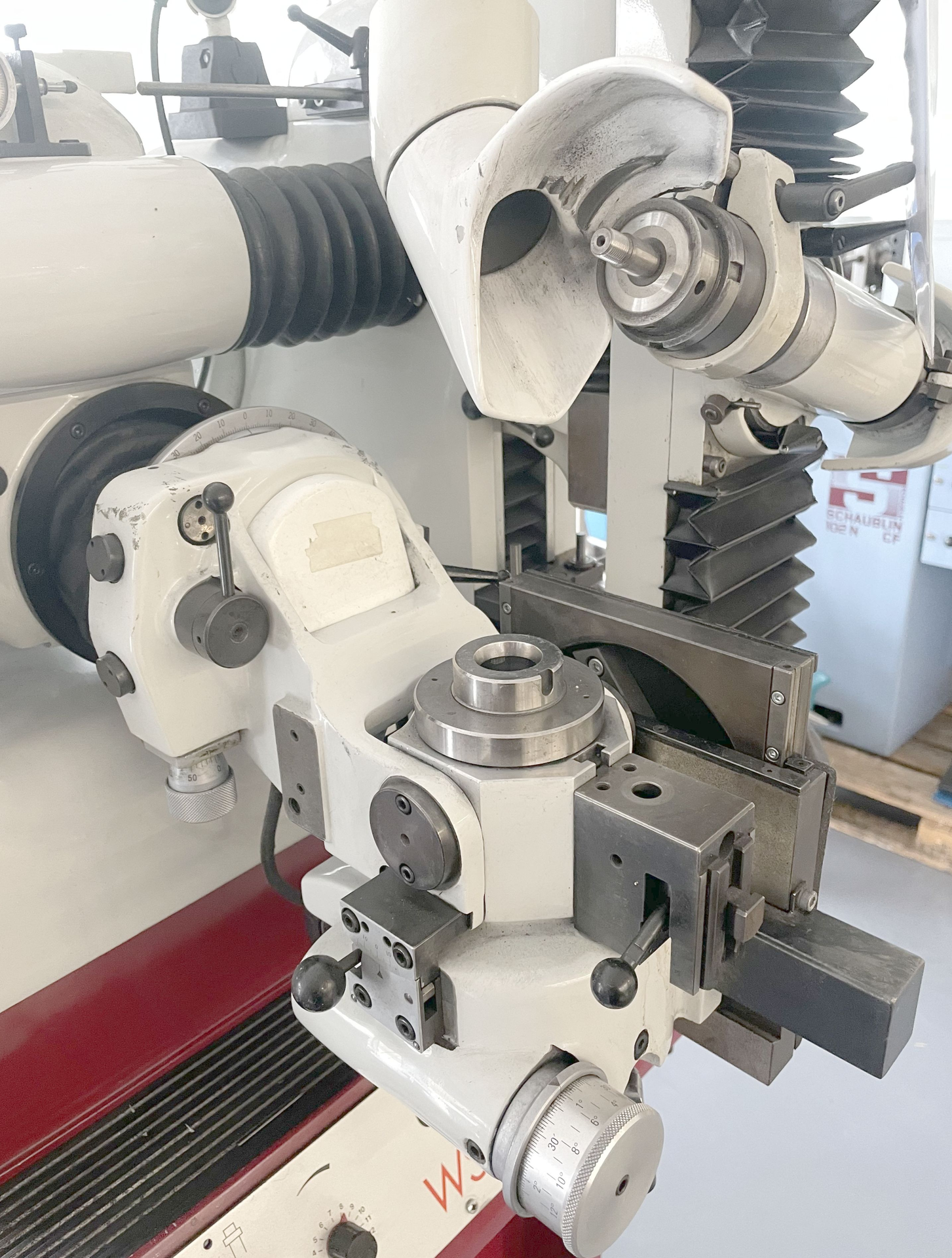

| Tête de rectification hélicoïdale W20 | |
| Unité d'avance (axe Z) | 4 E-M |

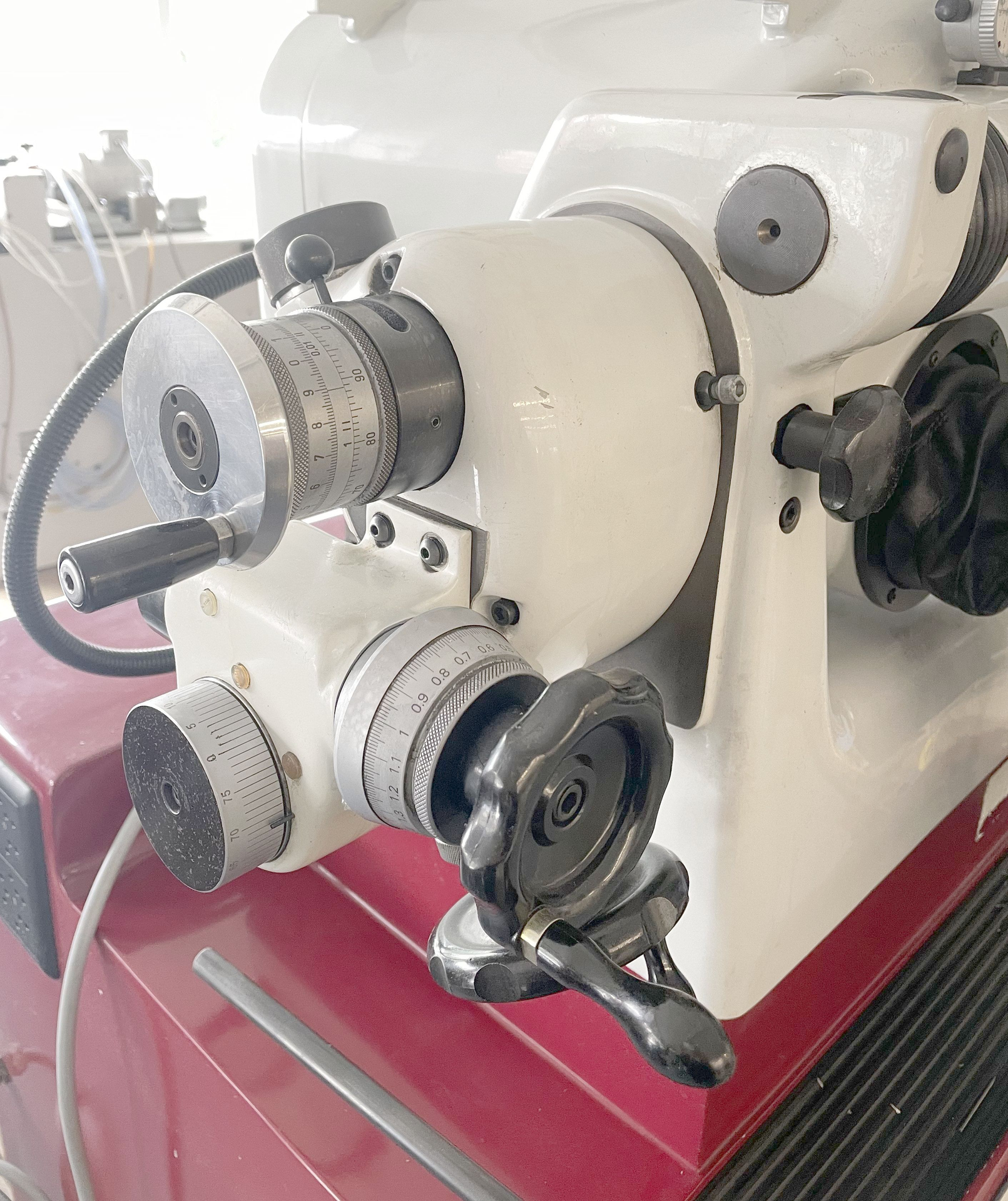

| Déplacement transversal fin 4 FQ-M | |
| Course de rectification 3 J |
