CITIZEN CINCOM M 20
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

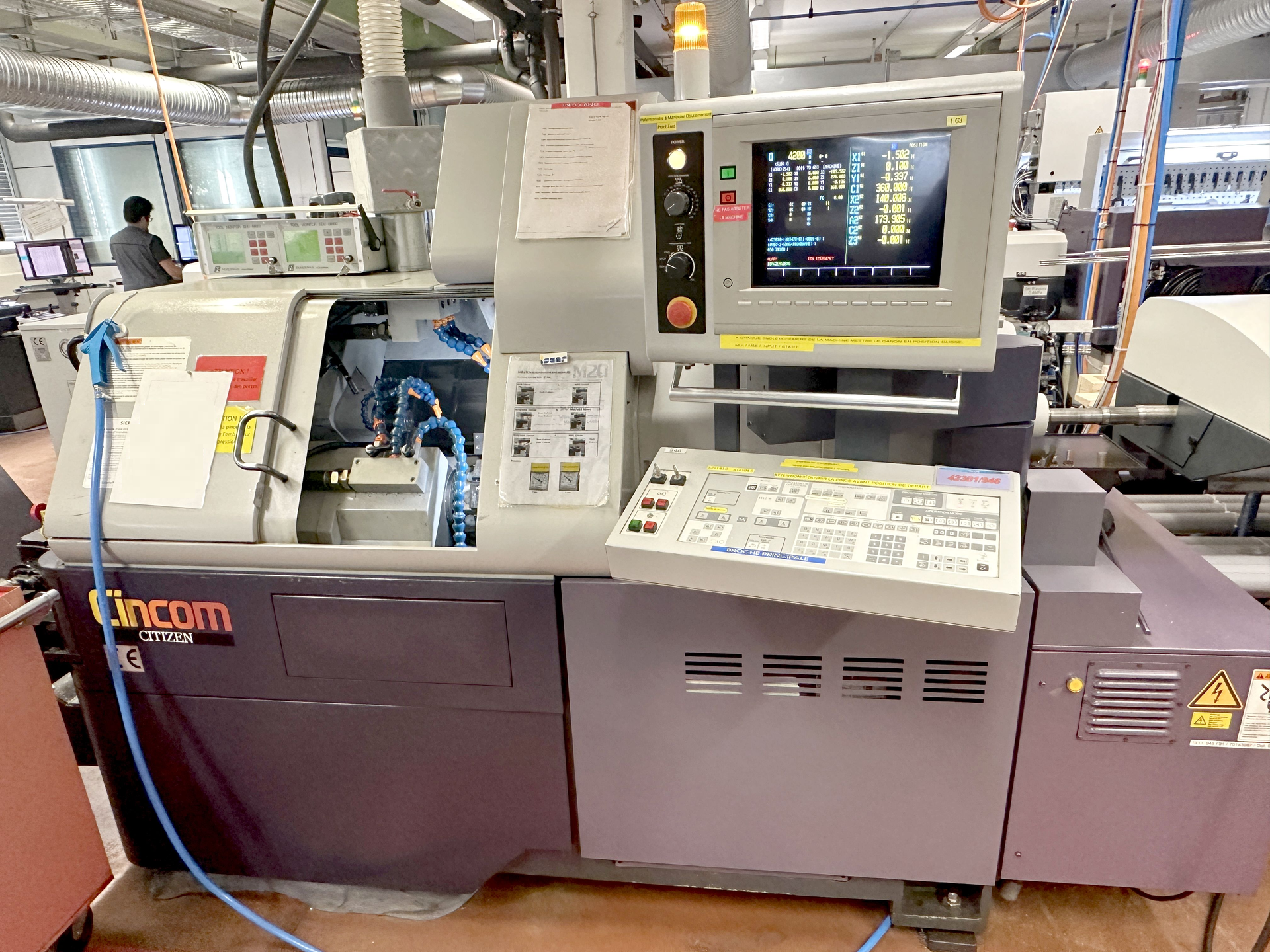

CITIZEN CINCOM M 20 est un Tour automatique CNC, conçu pour des usinages de haute précision, grande exactitude et fiabilité durable. Capacités clés : Ø max 20 mm, longueur de tournage 320 mm, perçage max 10 mm, filetage max 8 M, passage broche 24 mm ; alimentation barres jusqu’à 3200 mm (Ø 2–26 mm). Caractéristiques techniques : vitesses broche 200–10000 tr/min, contre‑broche 200–5000 tr/min, moteur broche 3.7/7.5 kW, puissance contre‑broche 1.5/3.7 kW, outils tournants 1.5/2.2 kW, avances rapides X/Y 20 m/min, alimentation 3x400 V 50 Hz, puissance installée 8 kVA, poids ~2500 kg, dimensions L2800×l1370×H1800 mm. Accessoires : appareil de surveillance des processus NORDMANN, 3 porte‑outils radiaux entraînés, chargeur LNS Hydrobar Express 226 (1999), évacuation copeaux, système anti‑incendie, lampe de signalisation. Permet d’atteindre des tolérances serrées; applications typiques : automobile, horlogerie, construction d’outils, aérospatial et médical
| Diamètre extérieur max. | 20 mm |
| Longueur de tournage | 320 mm |
| Diamètre de perçage max. | 10 mm |
| Diamètre du filetage maxi. | 8 M |
| Passage de broche | 24 mm |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 200 t/min |
| à | 10000 t/min |

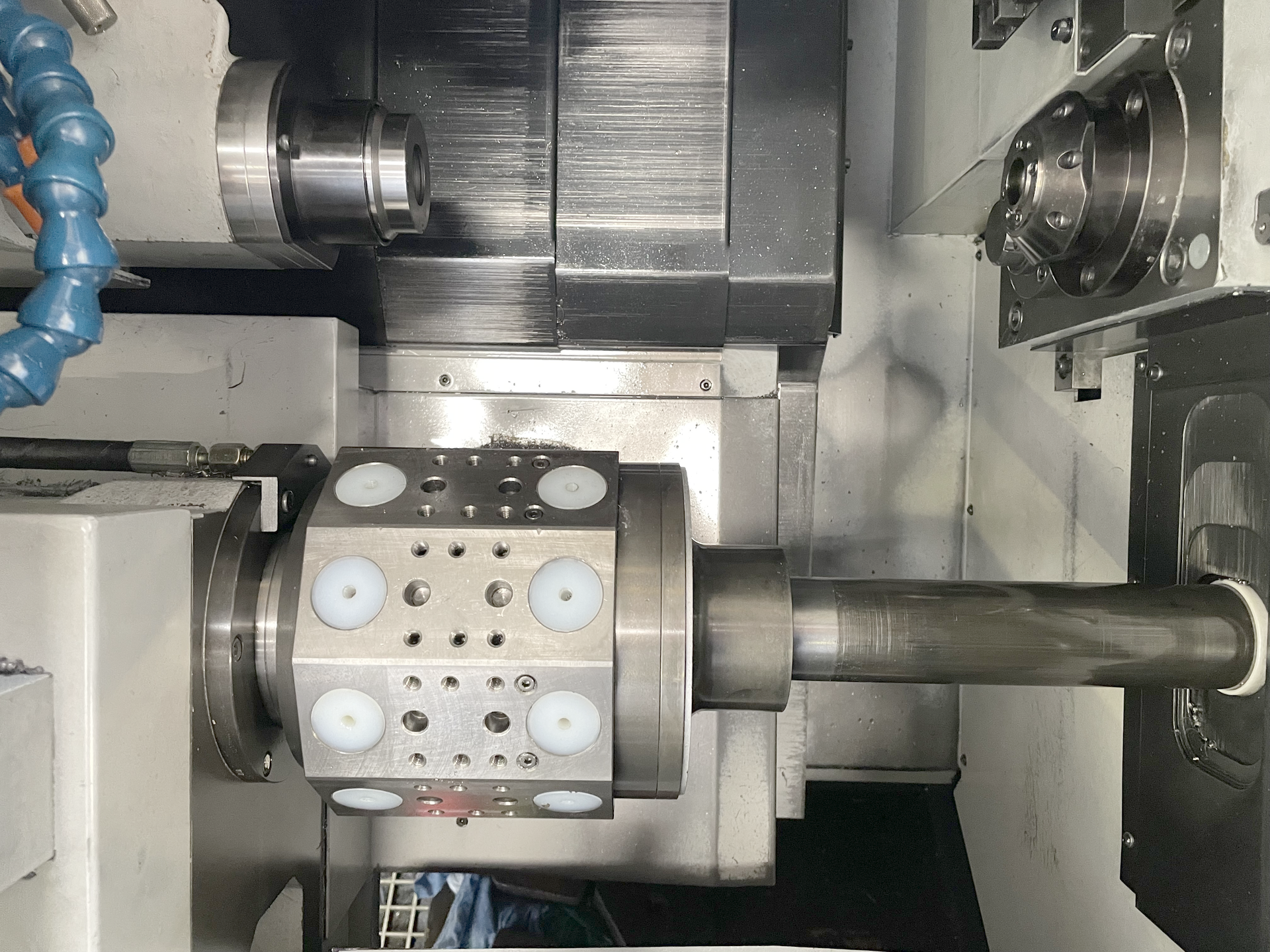

| Revolver: | |
| Nombre de positions | 10 |
| Contre-broche: | |
| Nombre de tours : | |
| de | 200 t/min |
| à | 5000 t/min |

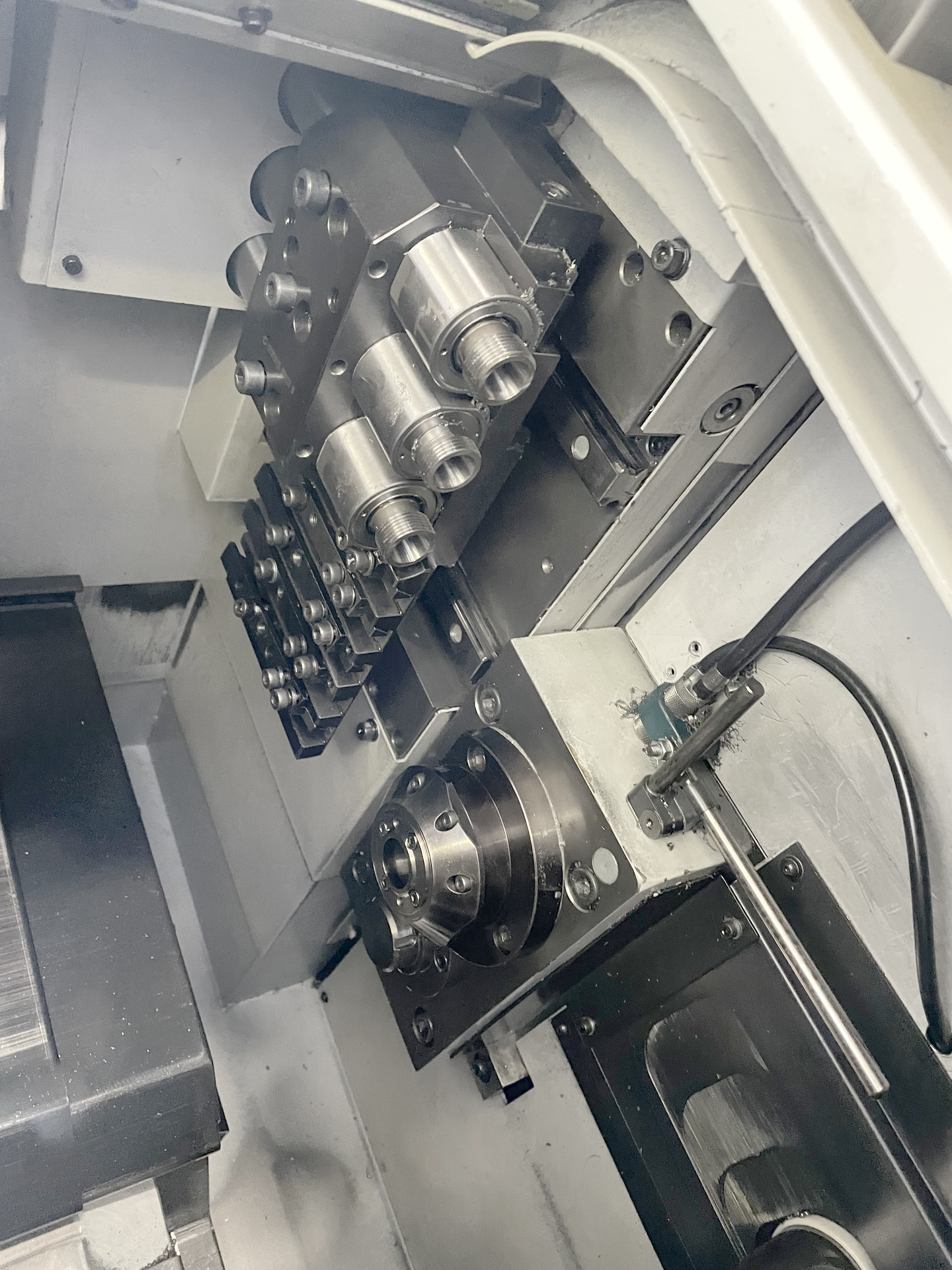

| Porte-outils: | |
| Nombre | 2 |
| Nombre d'outils tournants | 3 |
| Outils de tournage | 5 pce |
| Rapid traverse X | 20 m/min |
| Rapid traverse Y | 20 m/min |
| Branchement 50 Hz 3x | 400 Volt |
| Moteur de la broche | 3.7 / 7.5 kW |
| Puissance contre-broche | 1.5 / 3.7 kW |
| Puissance porte outils tournant | 1.5 / 2.2 kW |
| Puissance totale installée | 8 kVA |
| Poids de la machine env. | 2500 kg |
| Encombrement machine: | |
| Longueur | 2800 mm |
| Largeur | 1370 mm |
| Hauteur | 1800 mm |
| Accessoires divers: | |

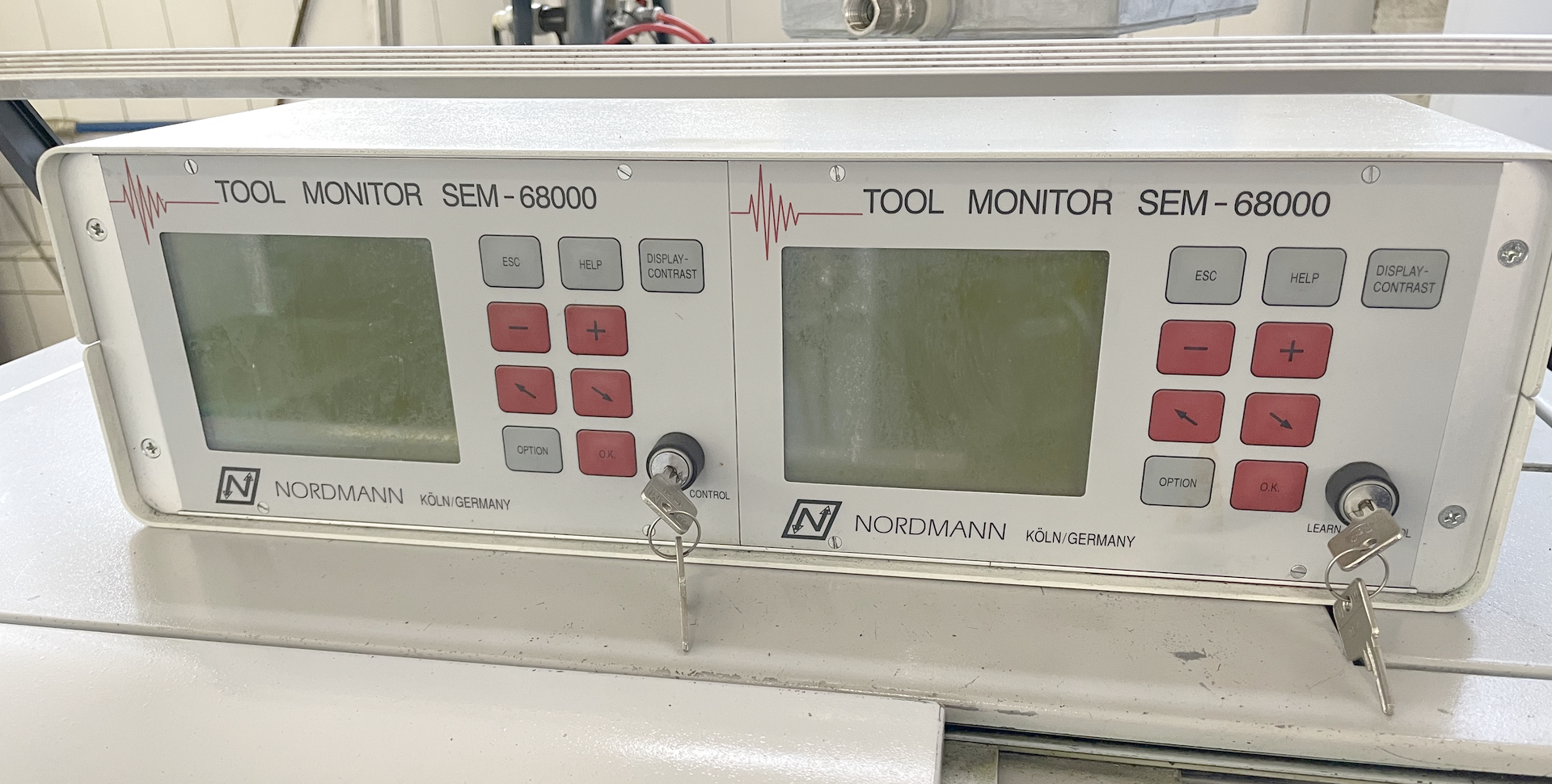

| Appareil à contrôler les processus | NORDMANN |
| Porte-outils radial tournant (nbr.) | 3 |

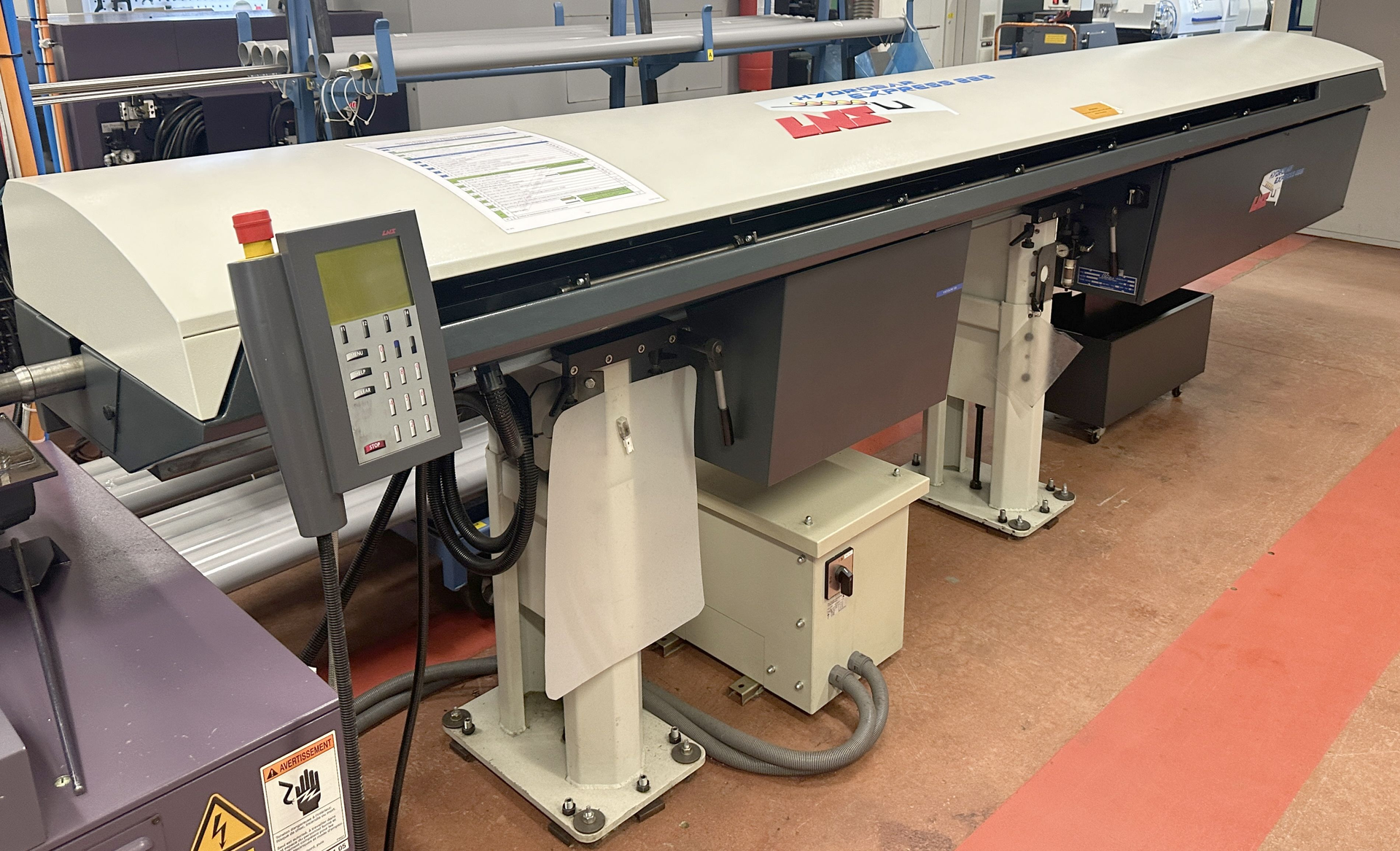

| Chargeur de barres | |
| Fabricant | LNS |
| Type | Hydrobar Express 226 |
| Année de construction | 1999 |
| Longueur de barres max. | 3200 mm |
| Passage de barre, diamètre | 2 - 26 mm |
| Lampe | |
| Evacuateur de copeaux | |
| Système d'incendie | |
| Lampe de statut |
