ABA EL 806
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

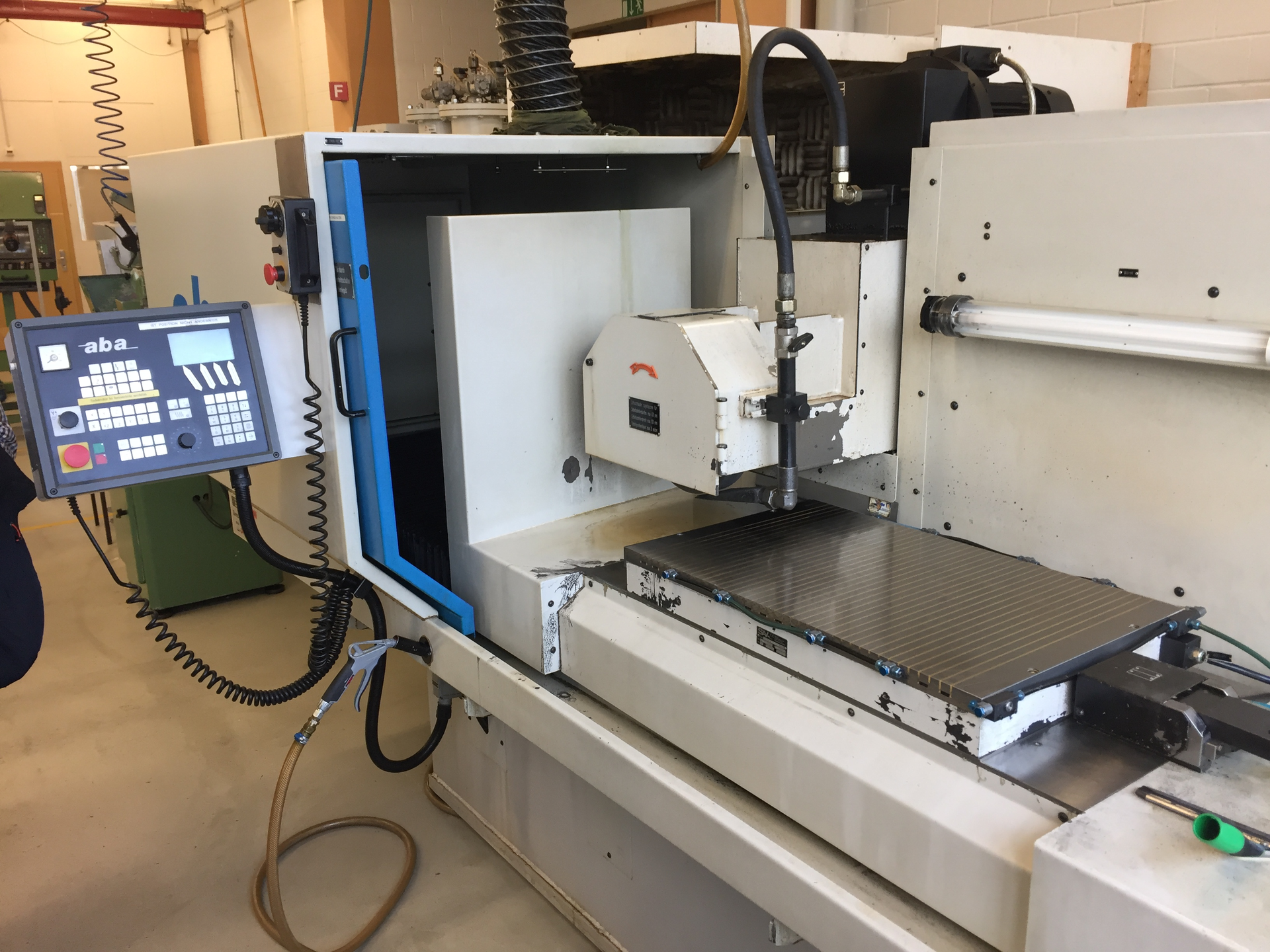

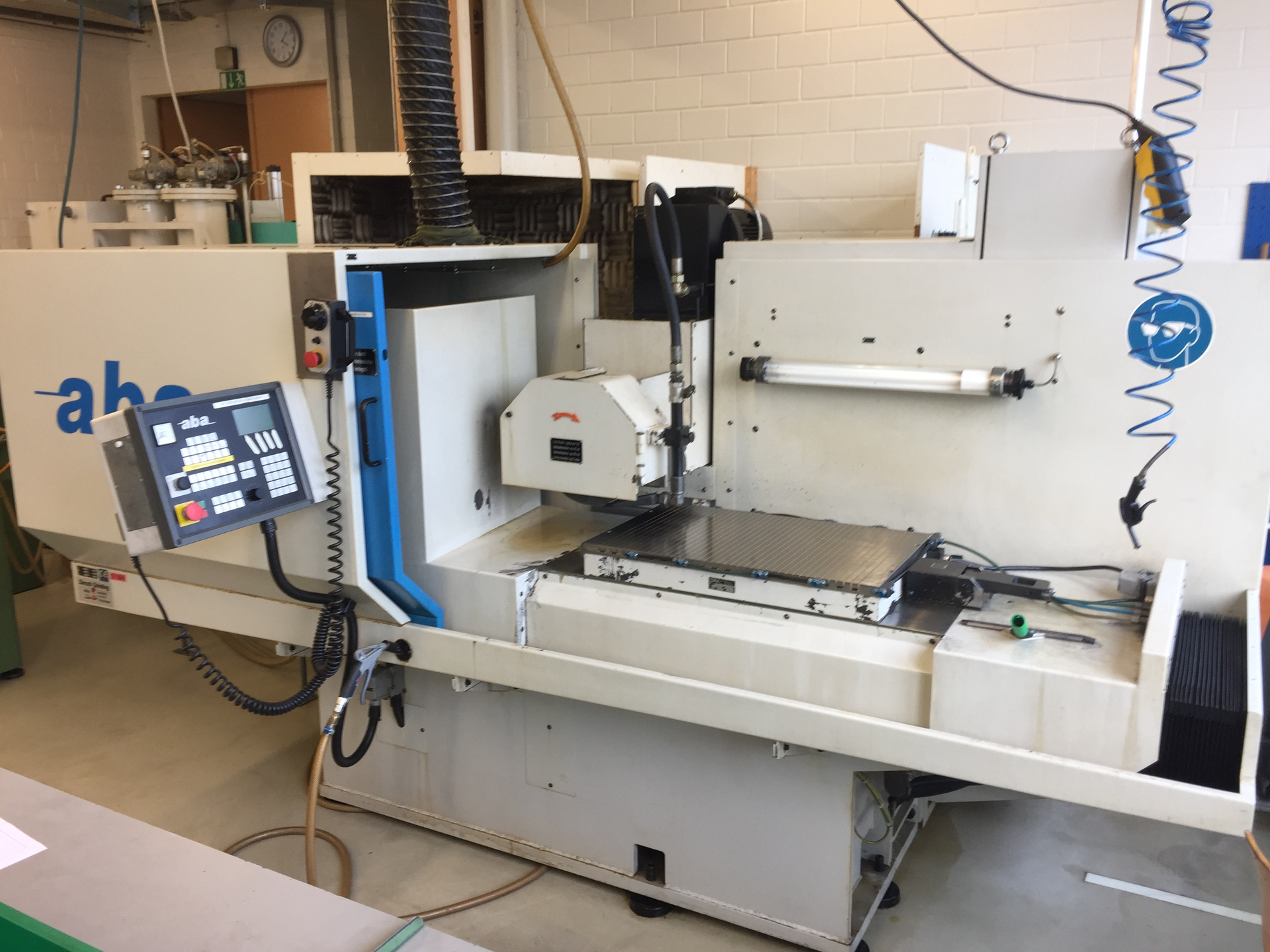

ABA EL 806 is a Rectifieuse plane NC, conçue pour précision, grande exactitude et fiabilité. Capacités: table 800×500 mm; rectifiage 800×600×500 mm; charge max 800 kg; courses X1100 Y600 Z530 mm. Meule Ø400×100 mm (alésage127), 1000–2600 tr/min, broche 11 kW, 3×380V; vitesse table 2–35 m/min, avance transversale ≤5 m/min, avance verticale 1–3000 mm/min (rés. 0,001 mm). Accessoires: raviveur diamant sur table, lampe, jeu de meules, manivelle électronique. Permet tolérances serrées; secteurs: automobile, aéronautique, machines-outils, médical, horlogerie.

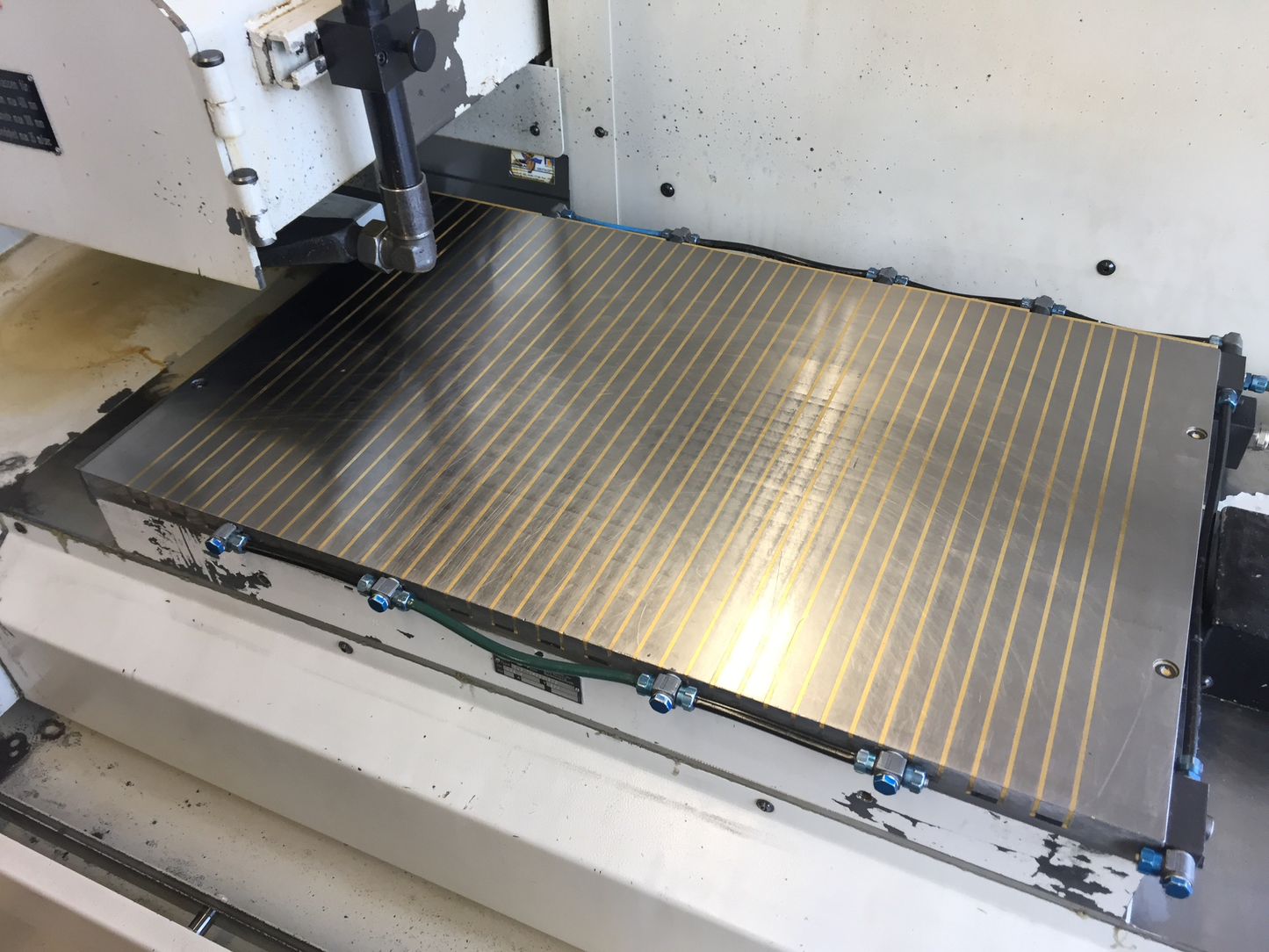

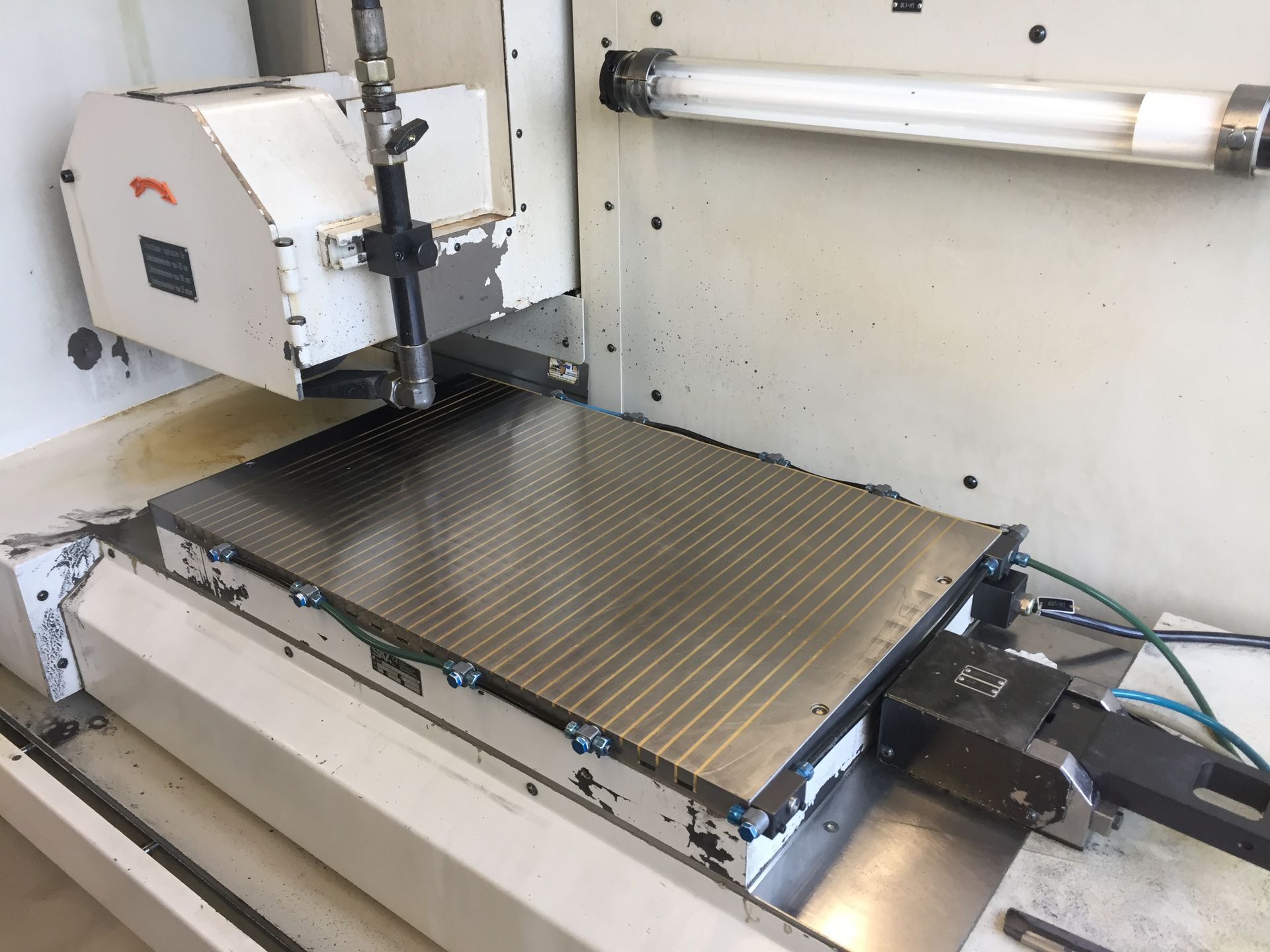

| Longueur de la table | 800 mm |
| Largeur de la table | 500 mm |
| Longueur de rectifiage | 800 mm |
| Largeur de rectification | 600 mm |
| Hauteur de rectification | 500 mm |
| Charge admise sur la table max. | 800 kg |
| Course longitudinale (axe-X) | 1100 mm |
| Course transversale (axe-y) | 600 mm |
| Course verticale (axe-Z) | 530 mm |
| Avance transversale automatique: | |
| Variateur (réglage progressif) | |
| de | m/min |
| à | 5 m/min |
| Vitesse de la table: | |
| Variateur (réglage progressif) | |
| de | 2 m/min |
| à | 35 m/min |
| Course verticale automatique: | 0.001 |
| de | 1 mm/min |
| à | 3000 mm/min |

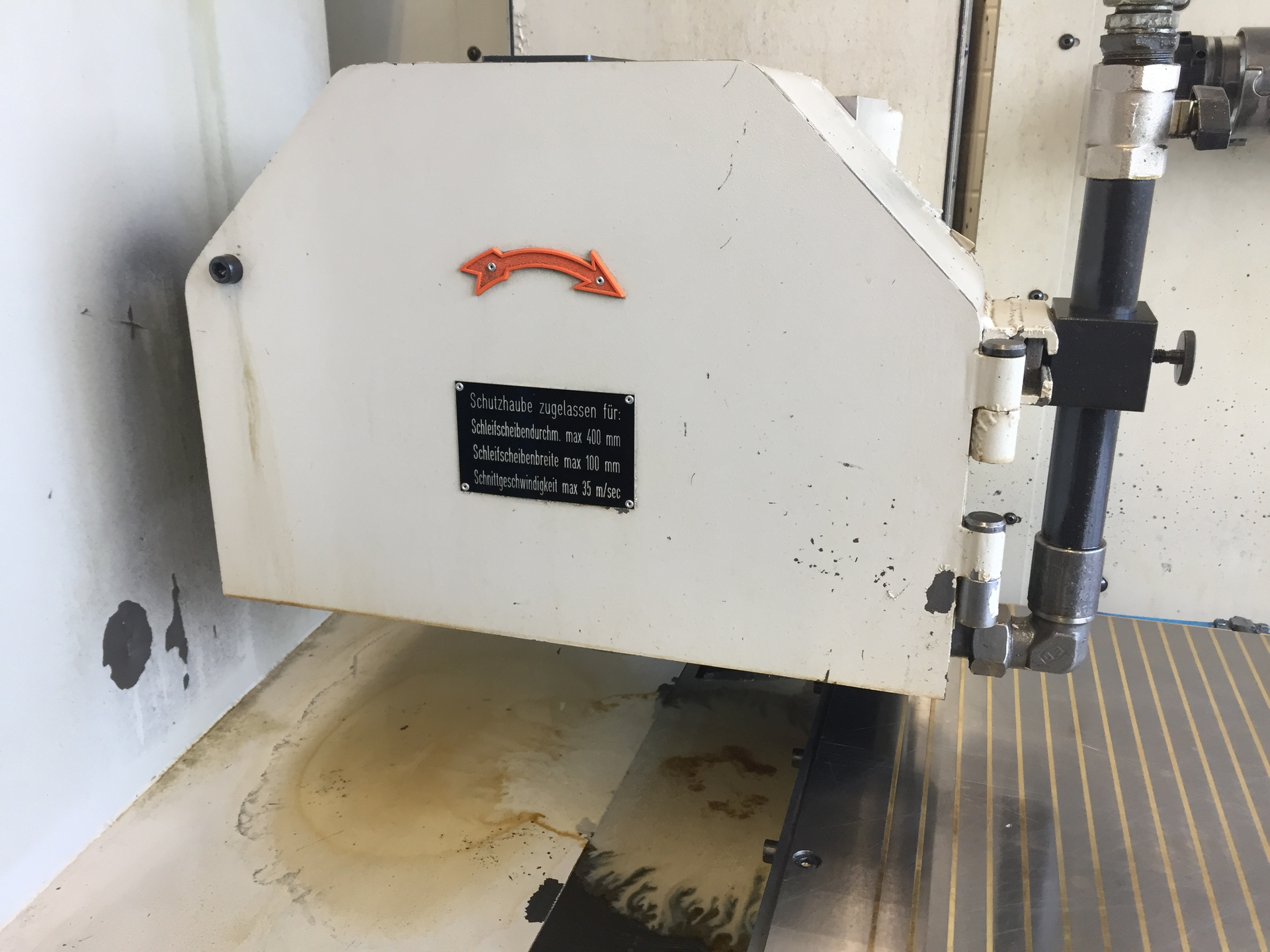

| Diamètre de la meule | 400 mm |
| Largeur de la meule | 100 mm |
| Diamètre intérieure | 127 mm |
| Vitesses de la meule: | |
| Variateur (réglage progressif) | |
| de | 1000 t/min |
| à | 2600 t/min |
| Branchement 50 Hz 3x | 380 Volt |
| Moteur de broche | 11 kW |
| Poids de la machine env. | 5400 kg |
| Encombrement machine: | |
| Longueur | 3400 mm |
| Largeur | 2860 mm |
| Hauteur | 2600 mm |
| Accessoires divers: | |

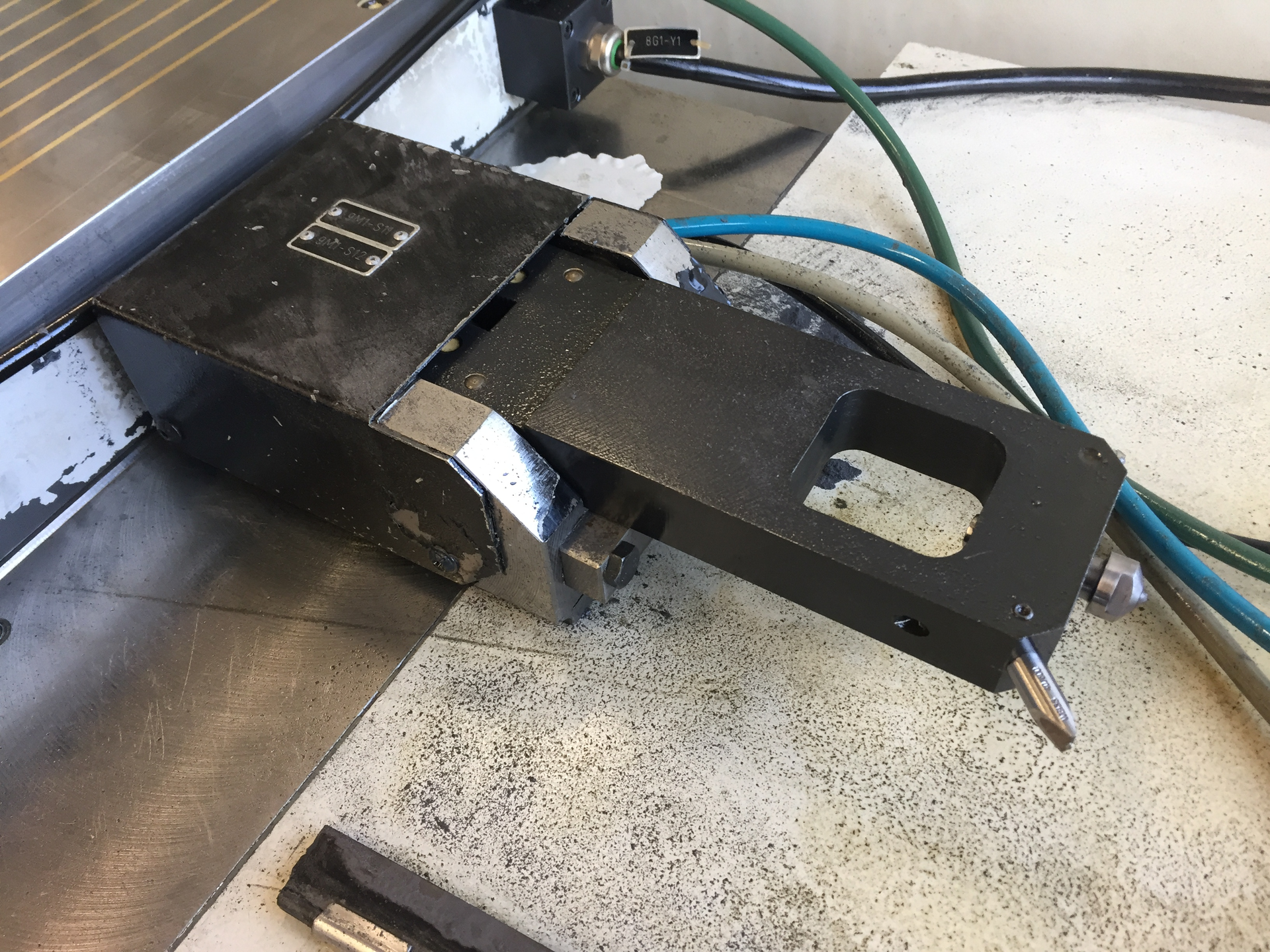

| Dispositif à diamanter sur table | |
| Lampe | |
| Jeu de meules | |

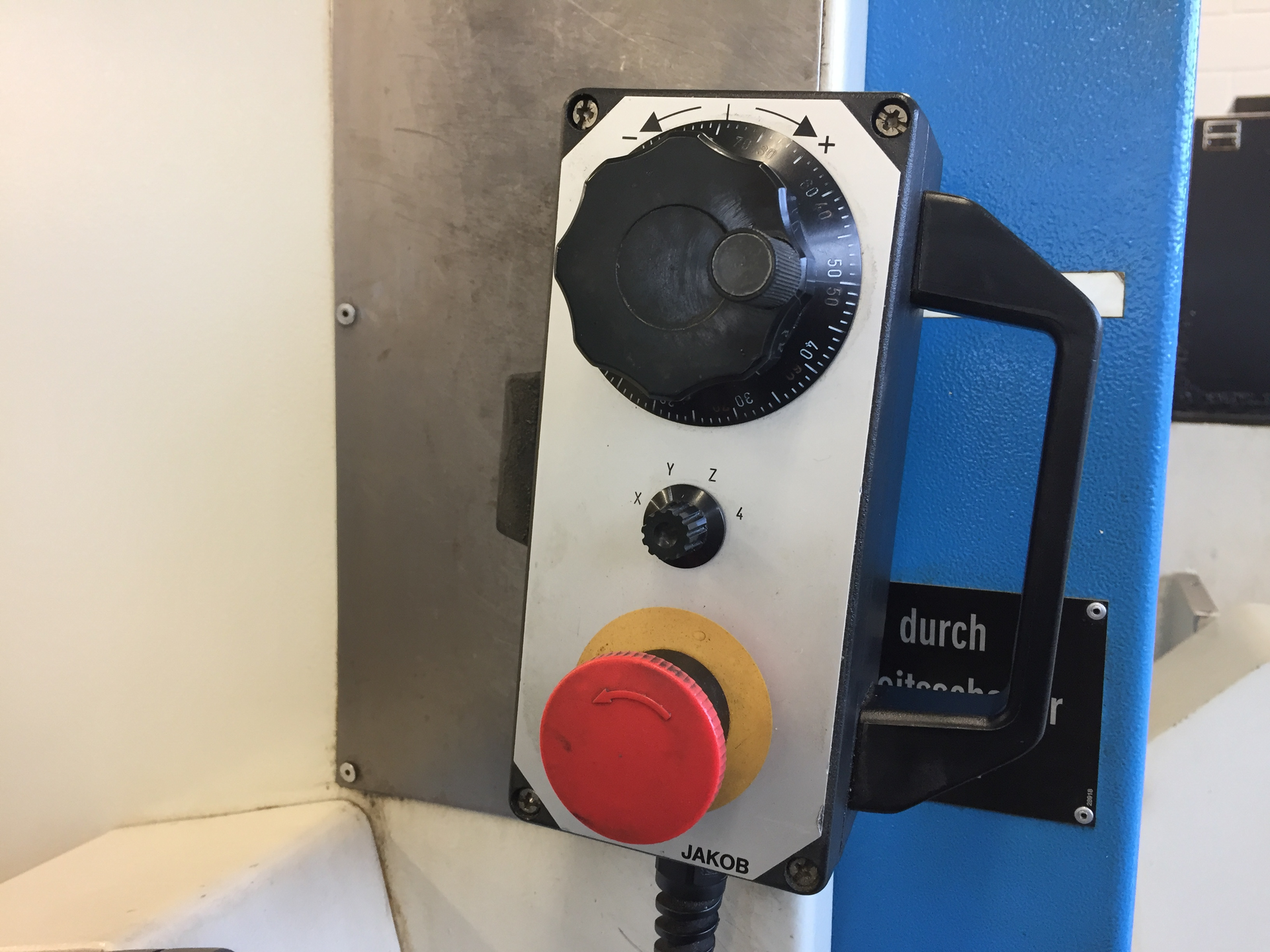

| Manivelle électronique |
