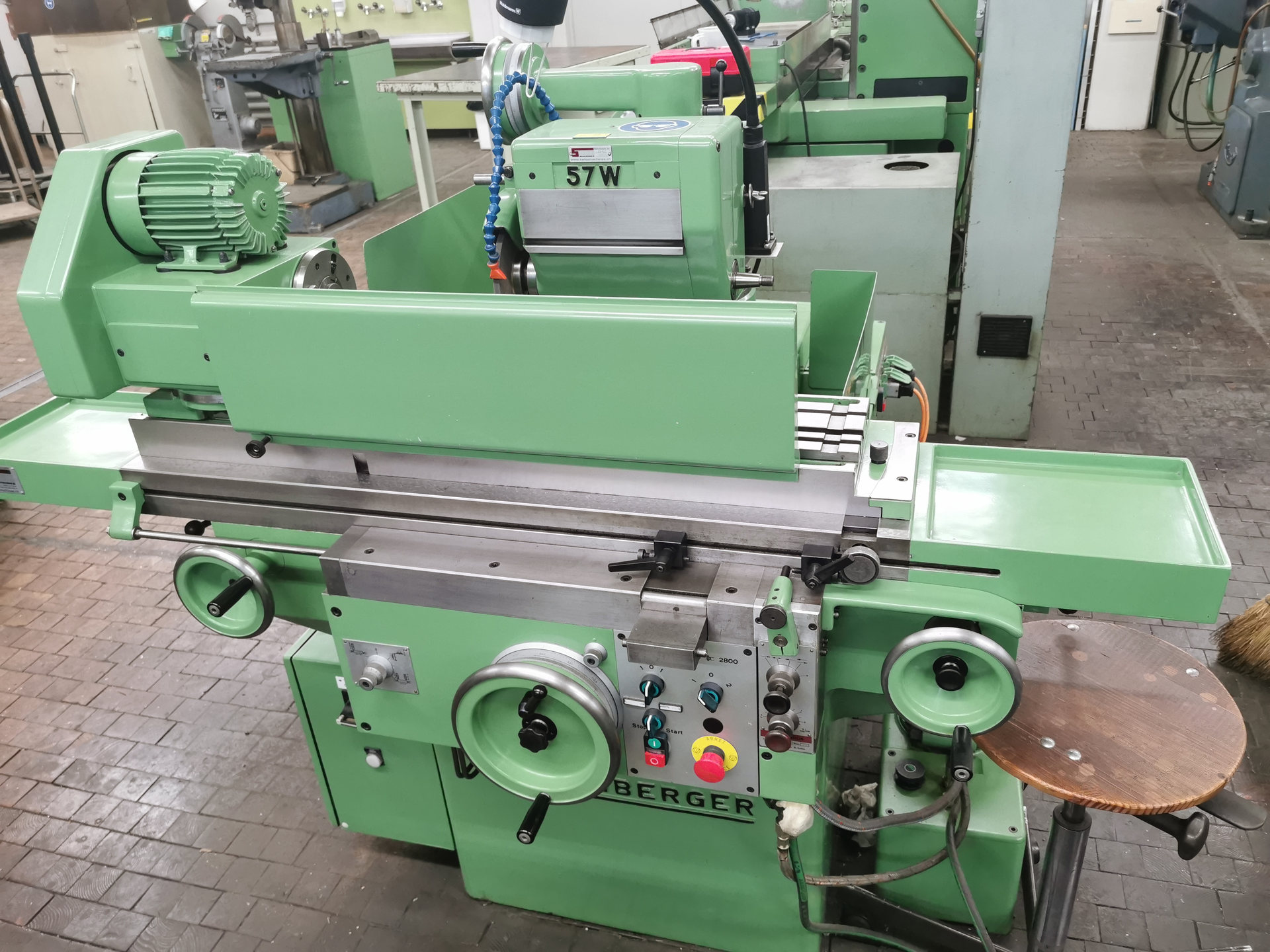

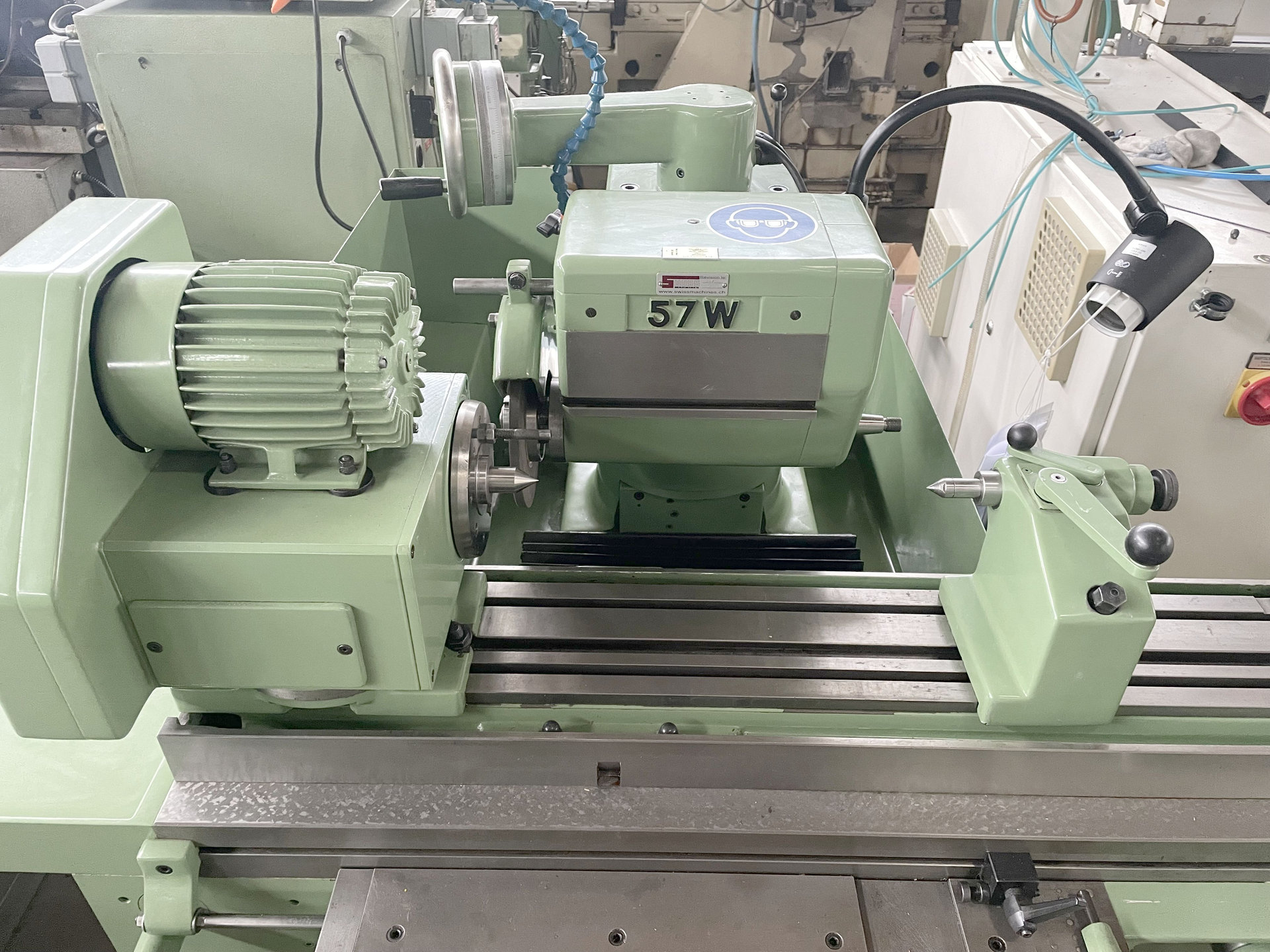

KELLENBERGER 57 W

Type: 57 W

Marque: KELLENBERGER

Groupe: Affûteuse d'outils

Sous-groupe: Affûteuse d'outils

Stock: 022760

Télécharger la fiche technique (PDF)

Informations sur le prix

Besoin d'aide? Contactez-nous sur WhatsApp!

KELLENBERGER 57 W est une Affûteuse d'outils, conçue pour la précision, grande exactitude et fiabilité. Capacités: hauteur de pointes 125 mm, distance 780 mm, table 1030×214 mm, Ø rectif. max 250 mm; courses X600/Y300/Z300 mm; table 90°; tête 360°/350°. Caractéristiques: 6 vitesses 2000–6000 tr/min, 3×380V 50Hz, broche 1 CV, poids ≈1250 kg, dimensions 1750×1550×1900 mm. Accessoires: contre-poupée, mandrin 3 mors Ø130 mm, arrosage, jeu meules/diamants, étau 100 mm. Révisée 2013. Permet tolérances strictes; secteurs: automobile, horlogerie, construction mécanique, aéronautique, médical.

Hauteur de pointes	125 mm
Distance entre pointes	780 mm
Longueur de la table	1030 mm
Largeur de la table	214 mm
Diamètre de rectification max.	250 mm
Diamètre de la meule	250 mm
Course longitudinal de la table	600 mm
Course verticale de tête broche	300 mm
Course transversale de la tête porte-broches	300 mm
Inclinaison de la table	90 °
Inclinaison de la tête de rectifiage:
horitzontale	360 °
verticale	350 °
Vitesse de broche de rectifiage:
nombre (étages)	6
de	2000 t/min
à	6000 t/min
Branchement 50 Hz 3x	380 Volt
Moteur de la broche	1 CV
Poids de la machine env.	1250 kg
Encombrement machine:
Longueur	1750 mm
Largeur	1550 mm
Hauteur	1900 mm

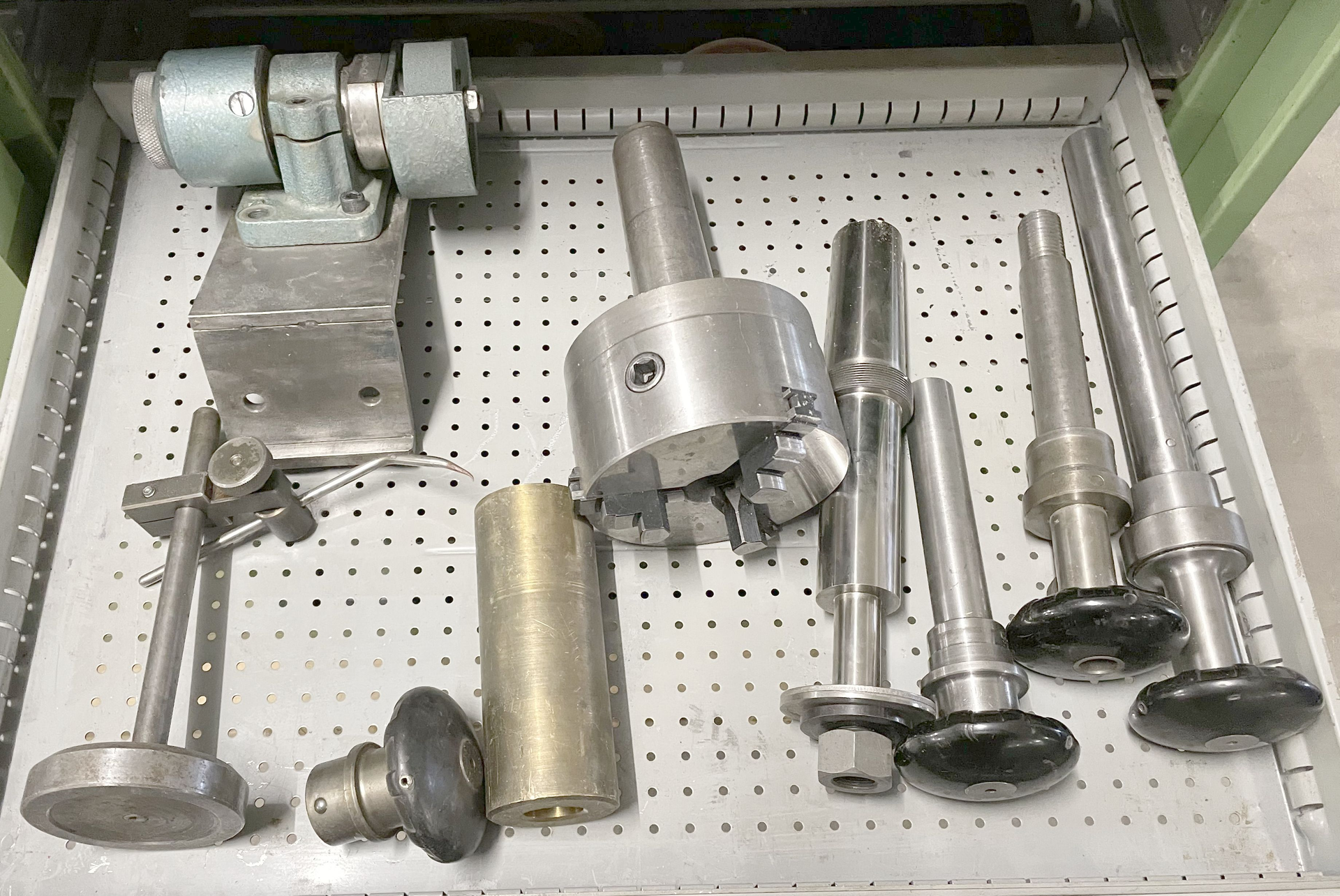

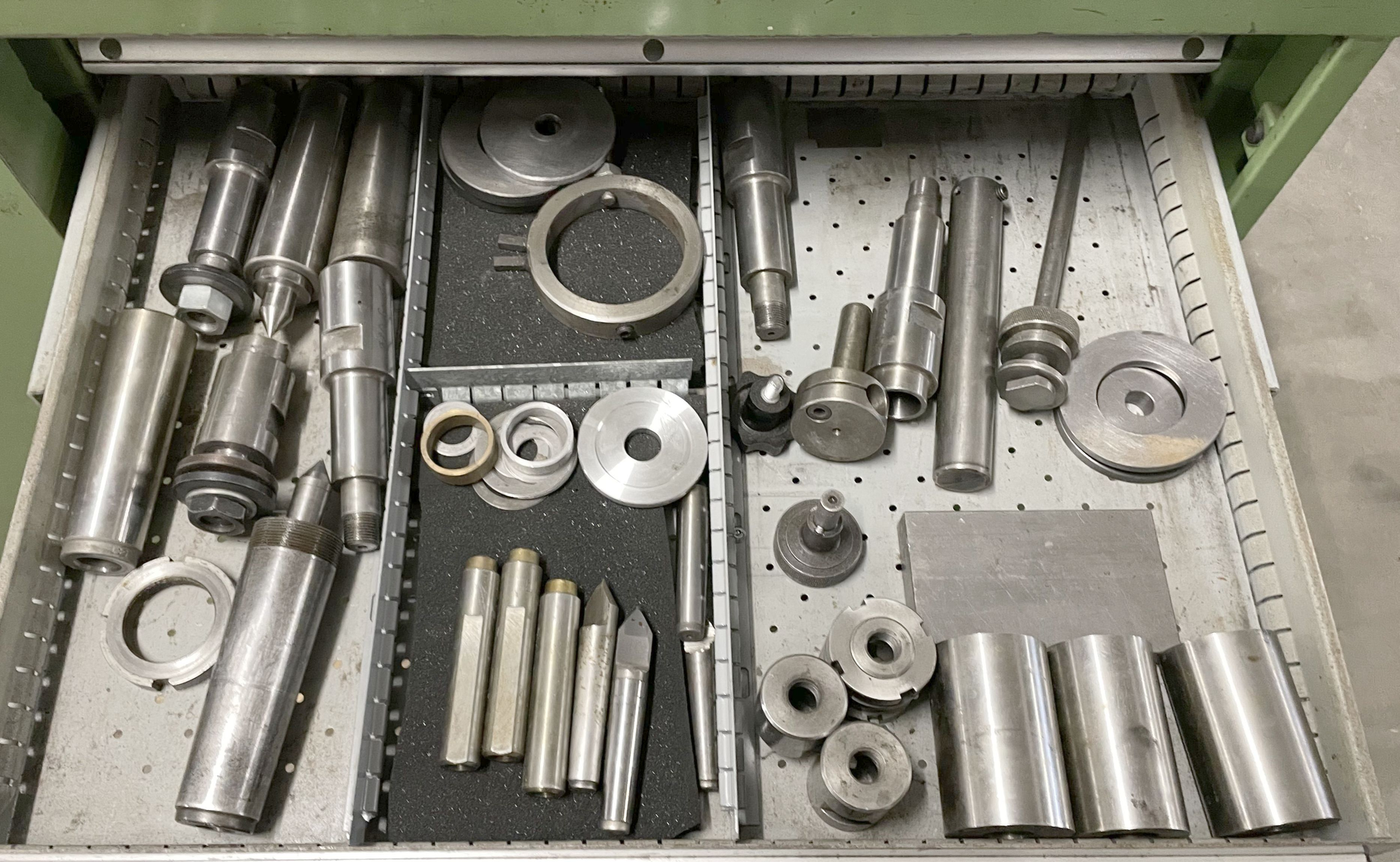

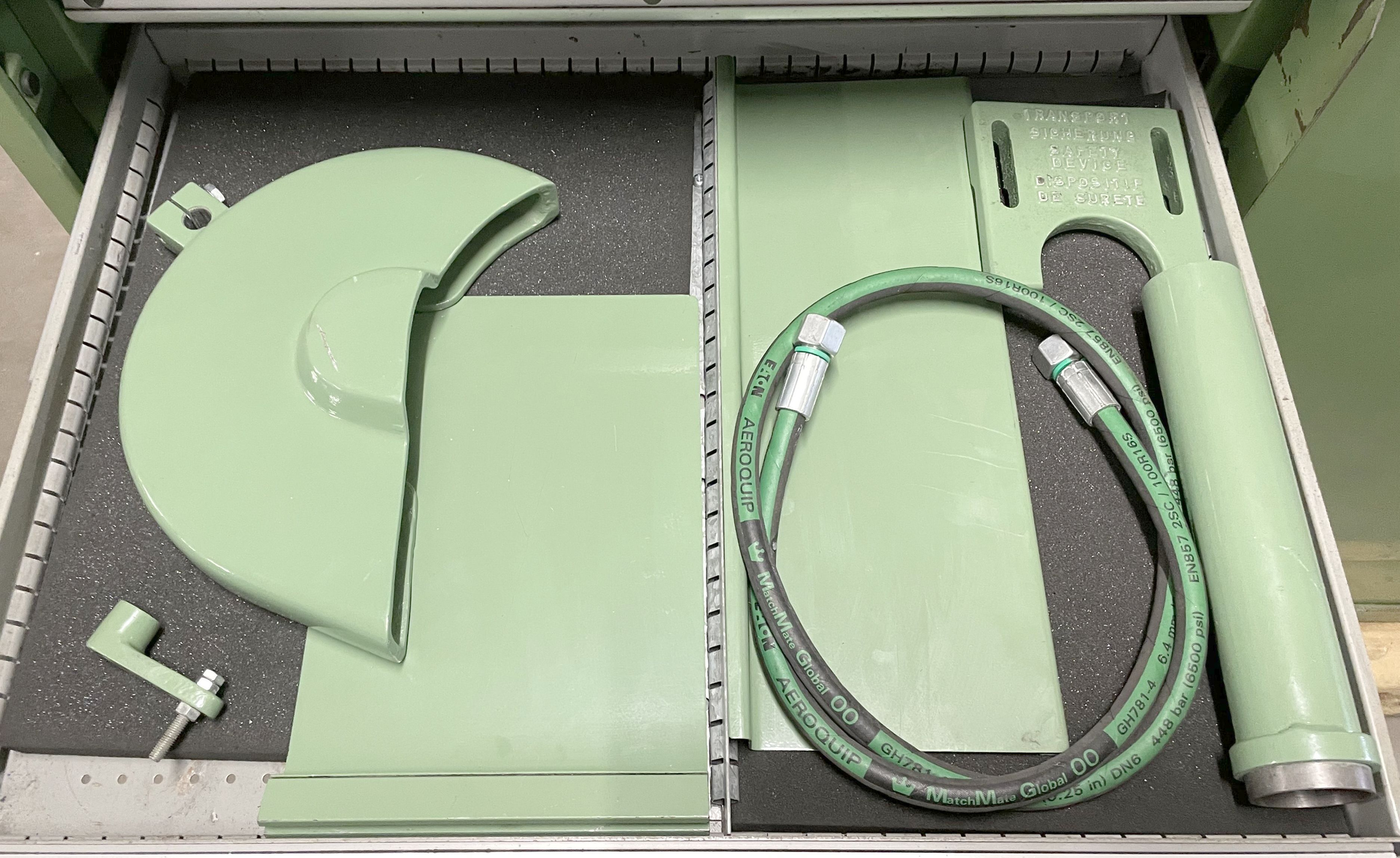

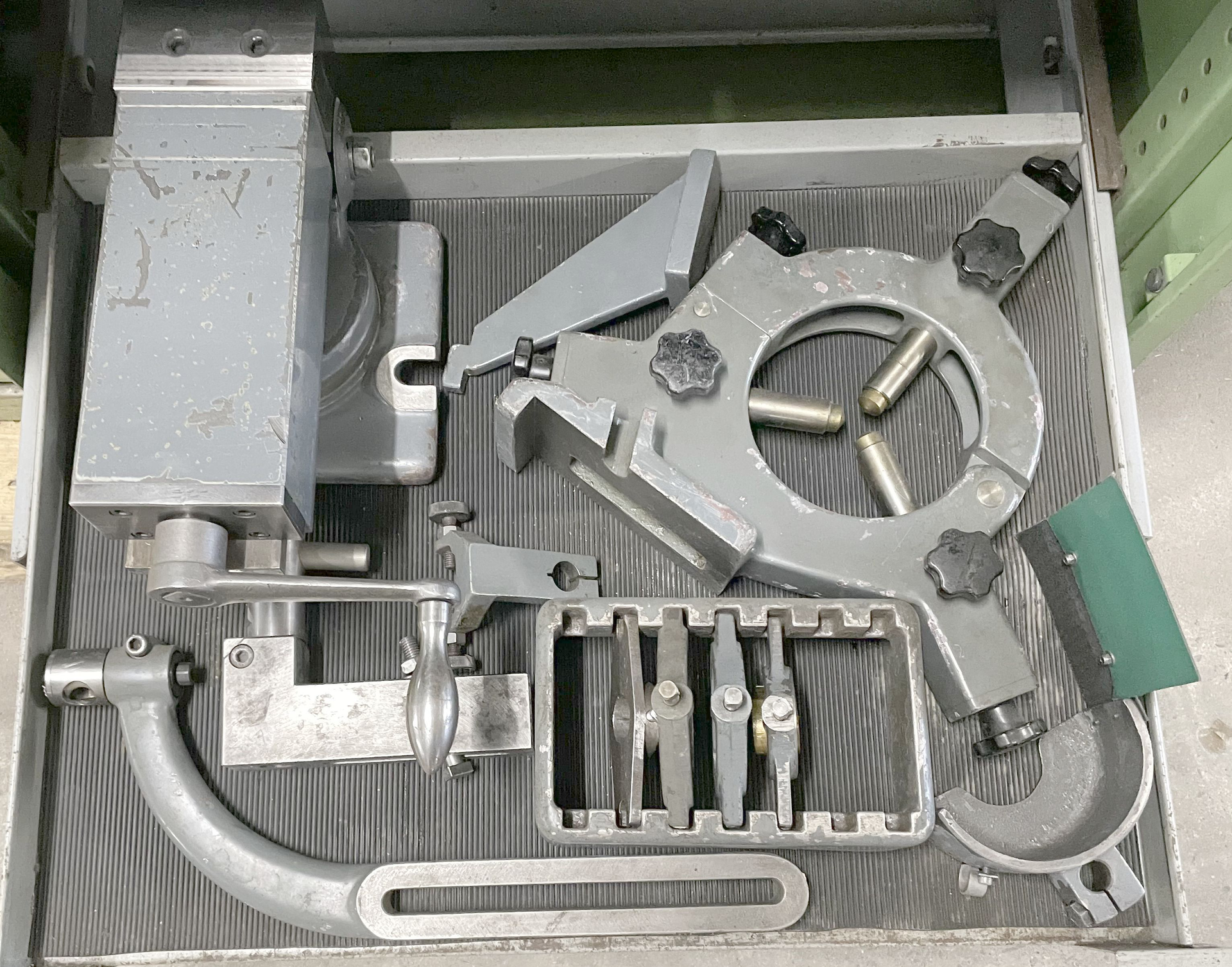

Accessoires divers:

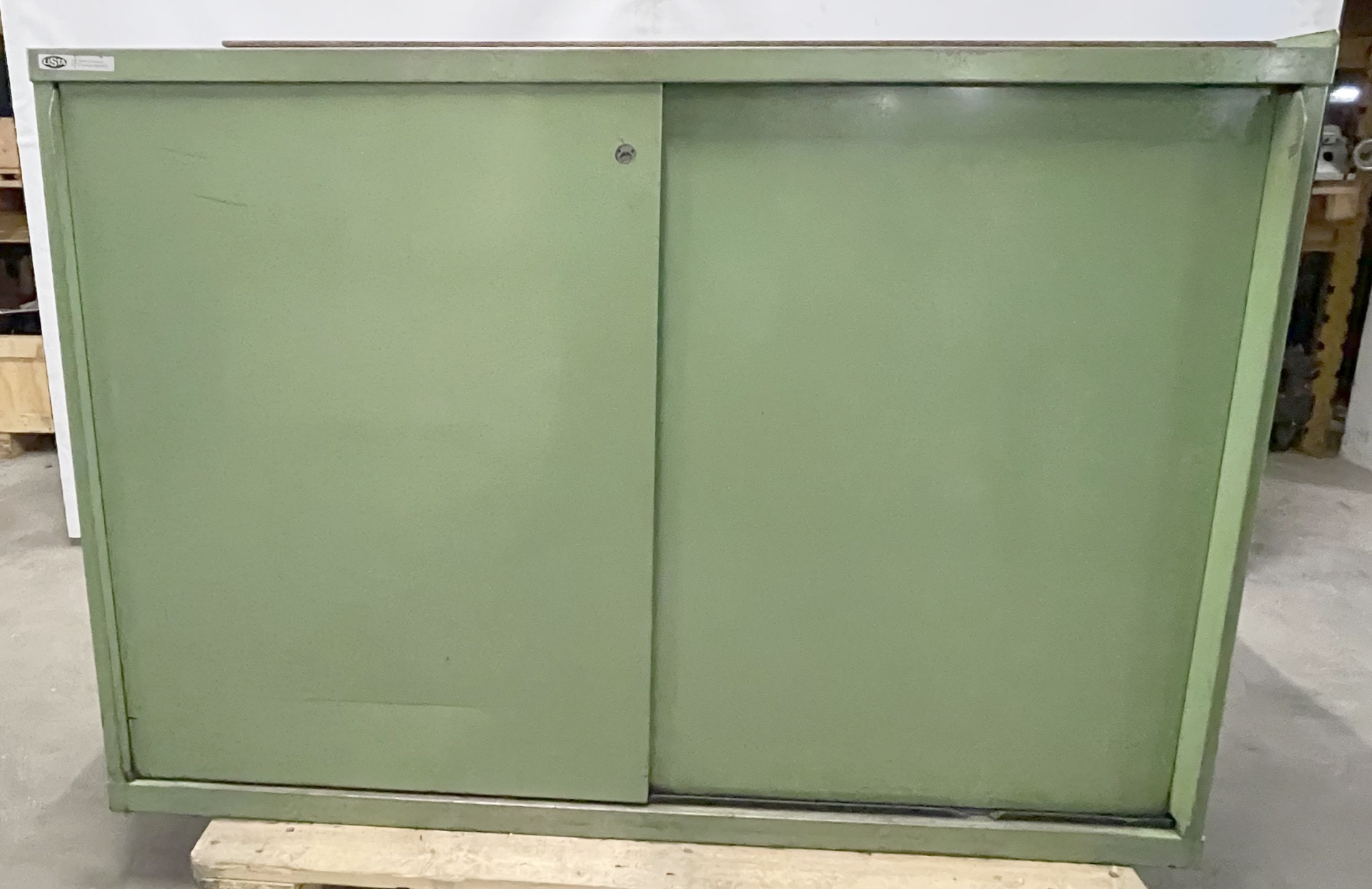

Armoire d'outillage
Comparateur à cadran

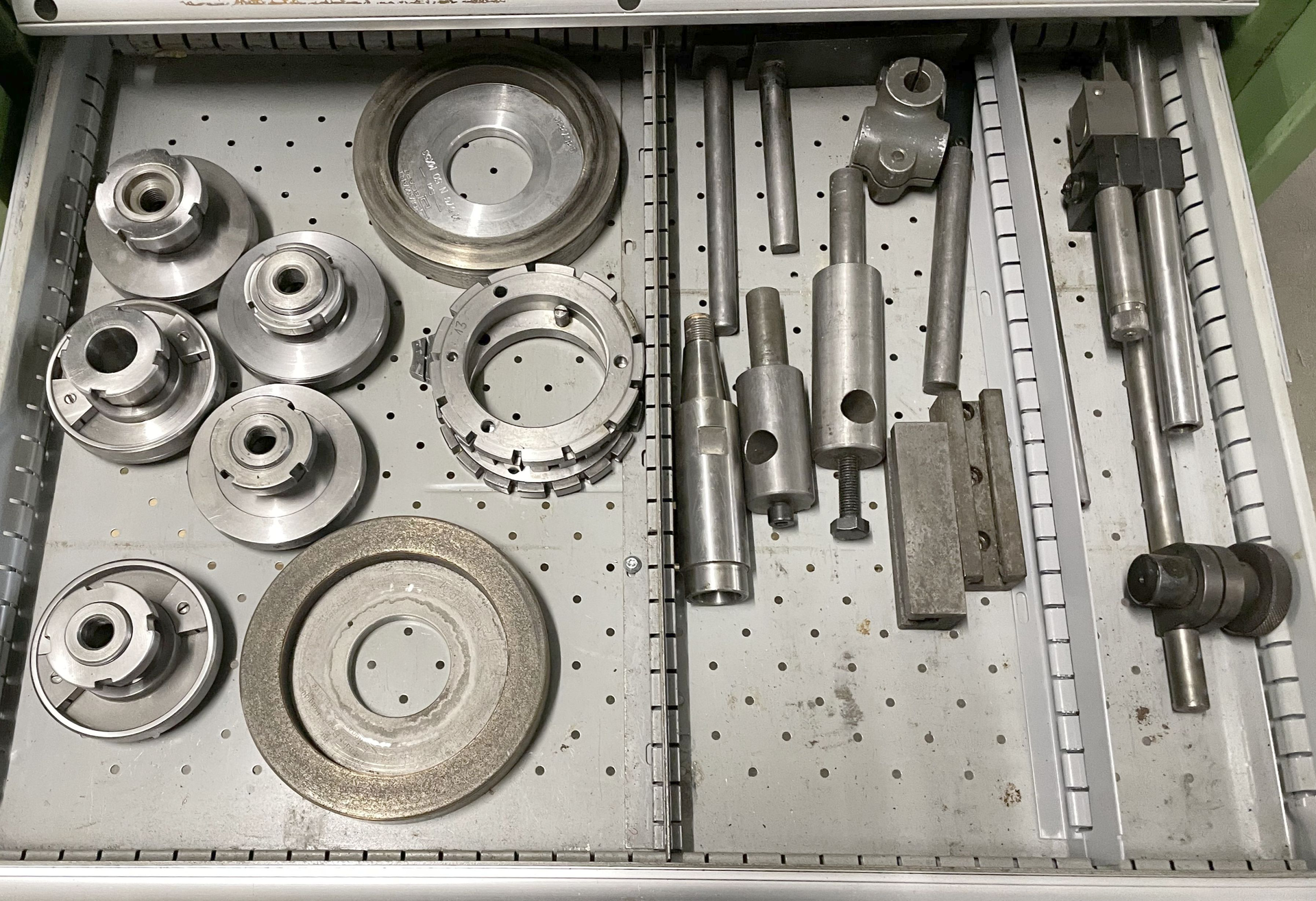

Jeu de flasques

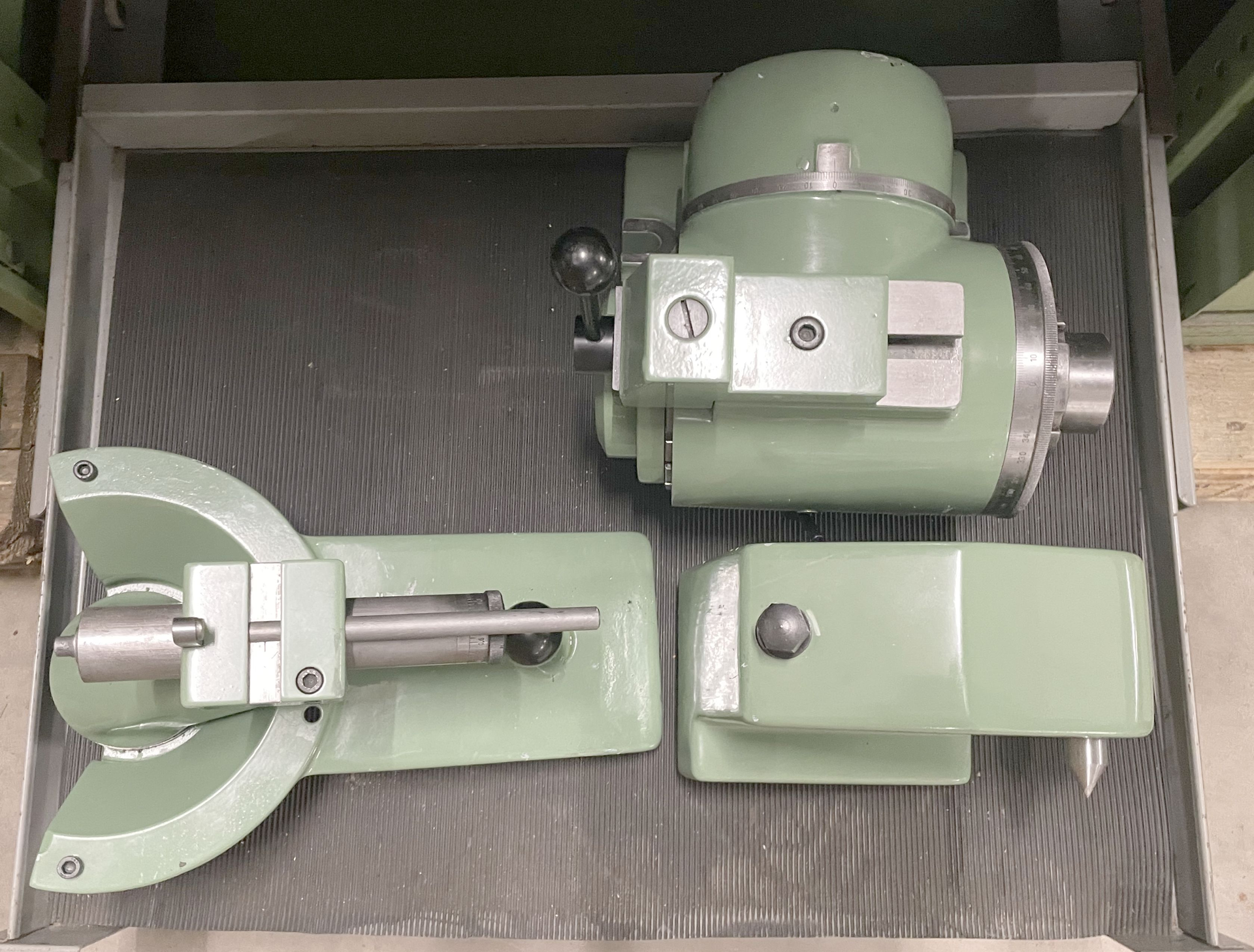

Appareil à diviser
Contre-poupée
Mandrin 3-chiens Ø	130 mm
Dispositif d'arrosage

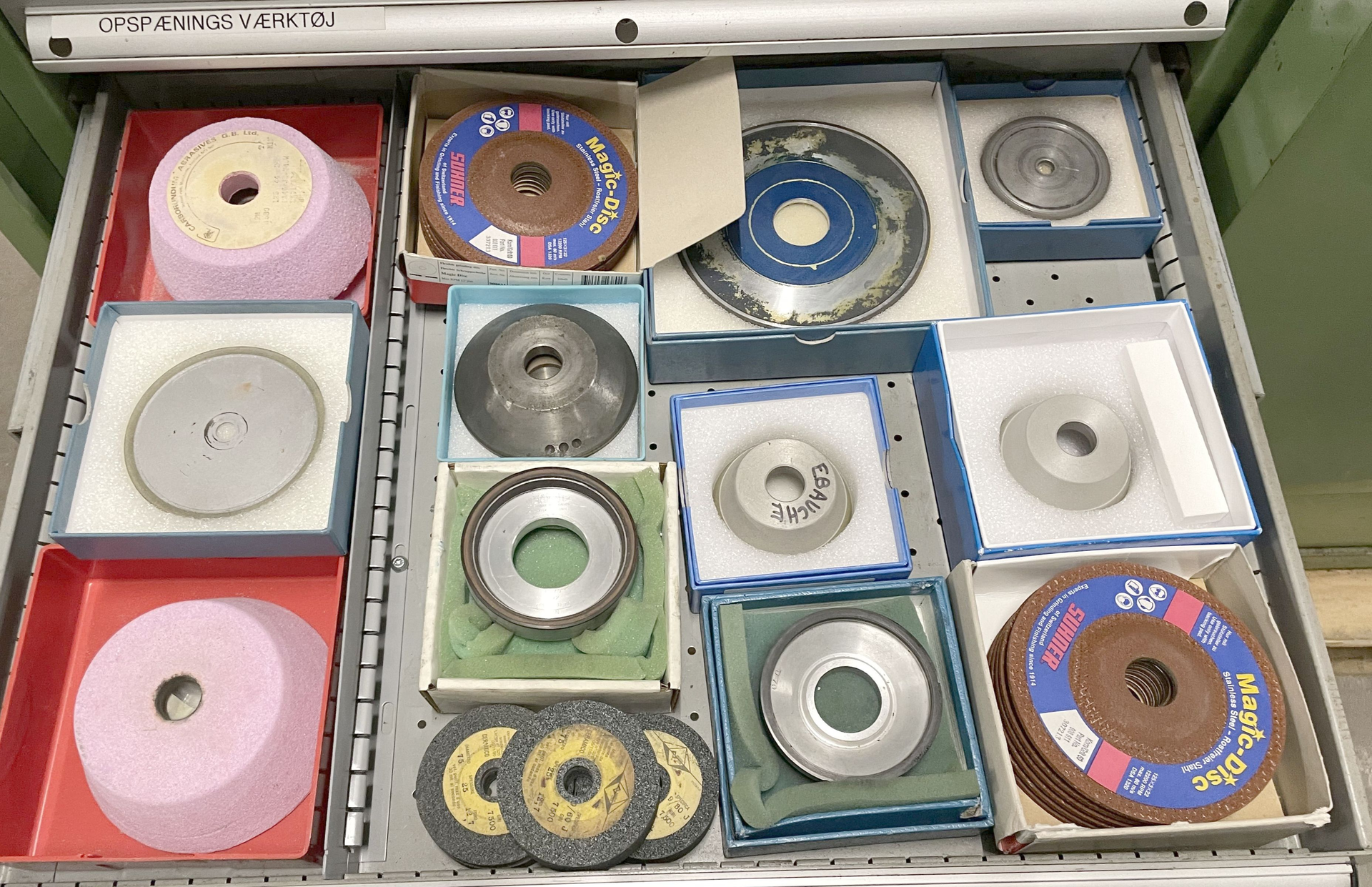

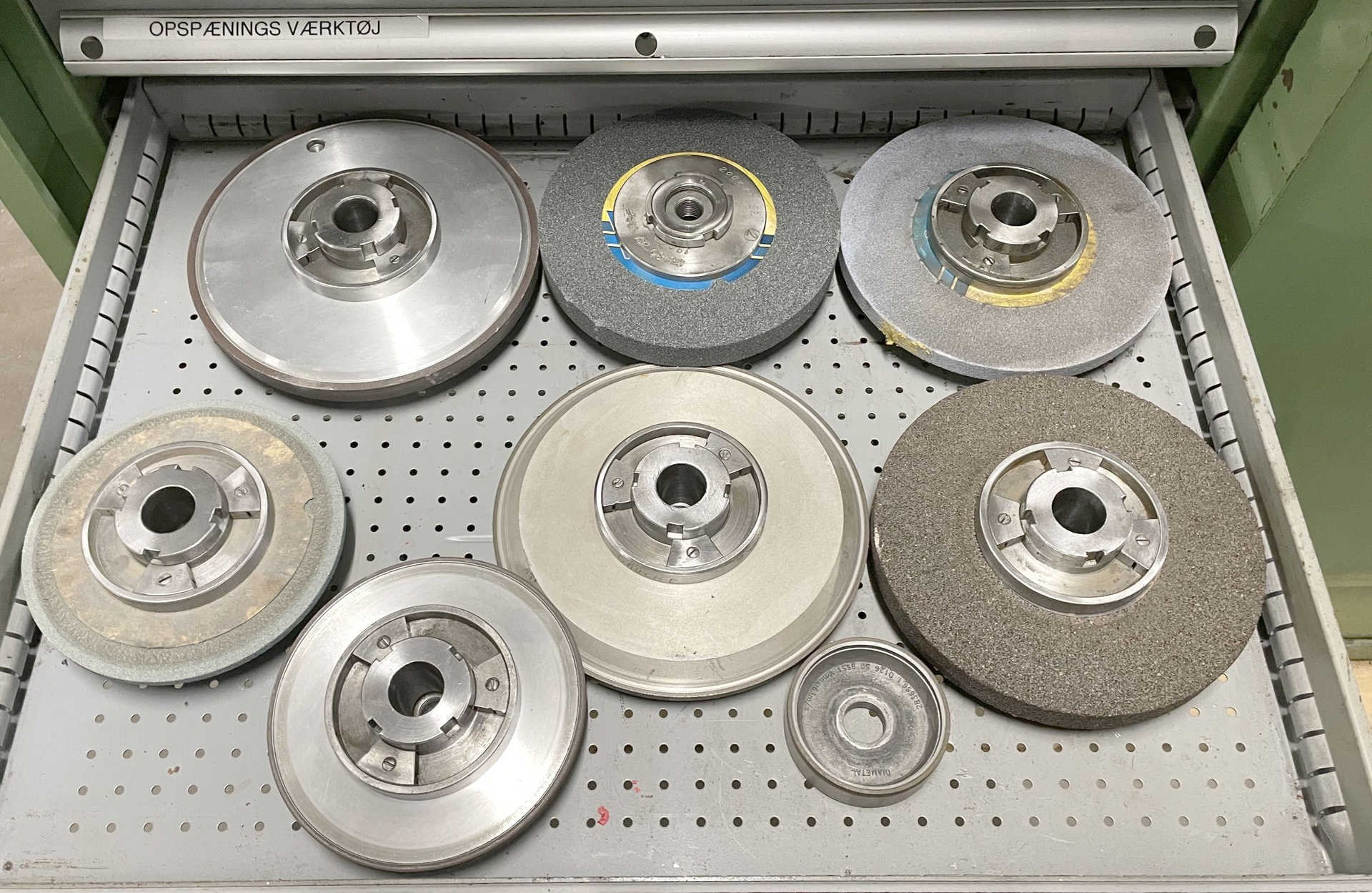

Jeu de meules
Jeu de disques diamants
Jeu de pointes
Lampe
Etau universel inclinable largeur	100 mm
Lunette fixe à trois mâchoires à charniere

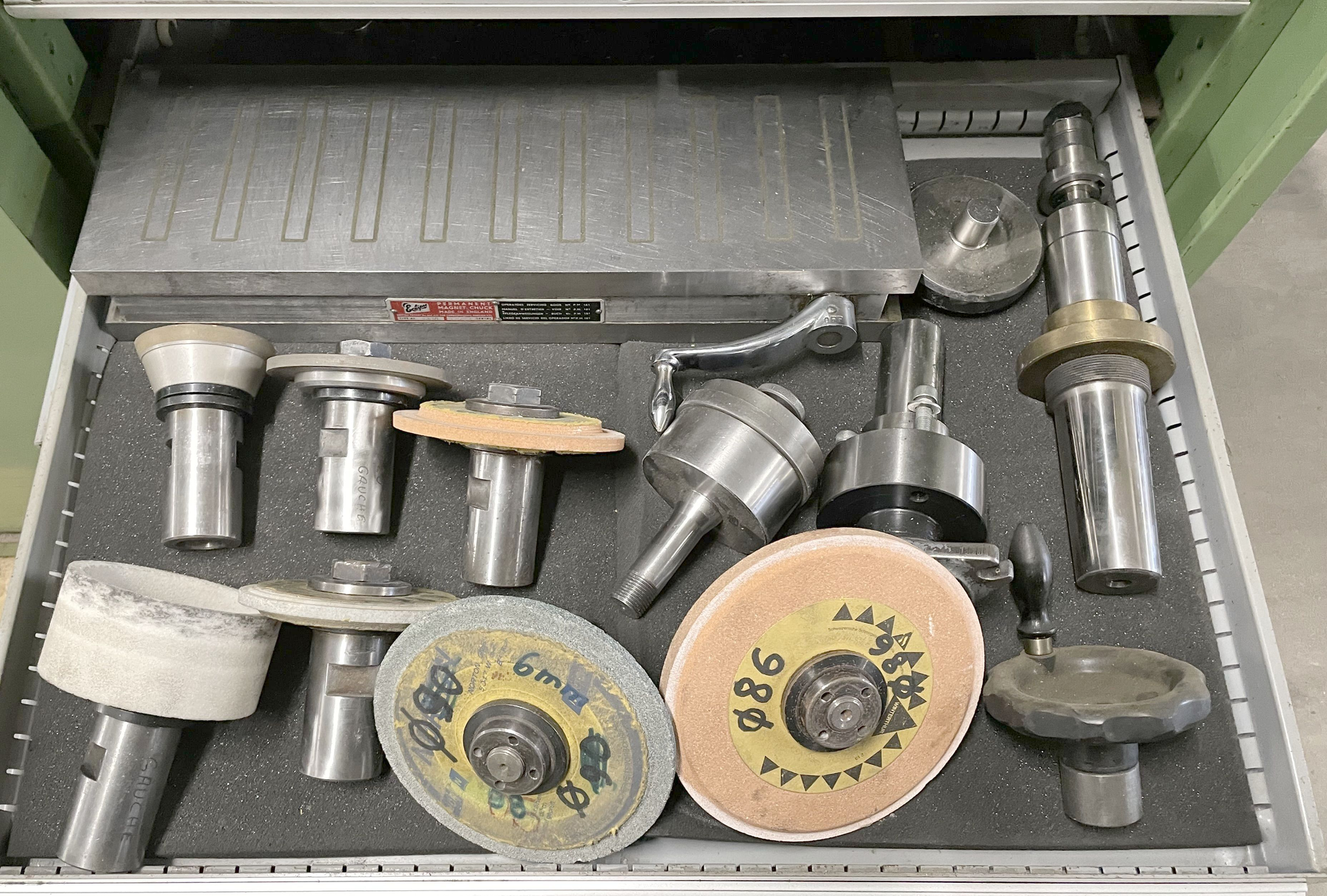

Plateau magnétique:
Longueur	460 mm
Largeur	150 mm

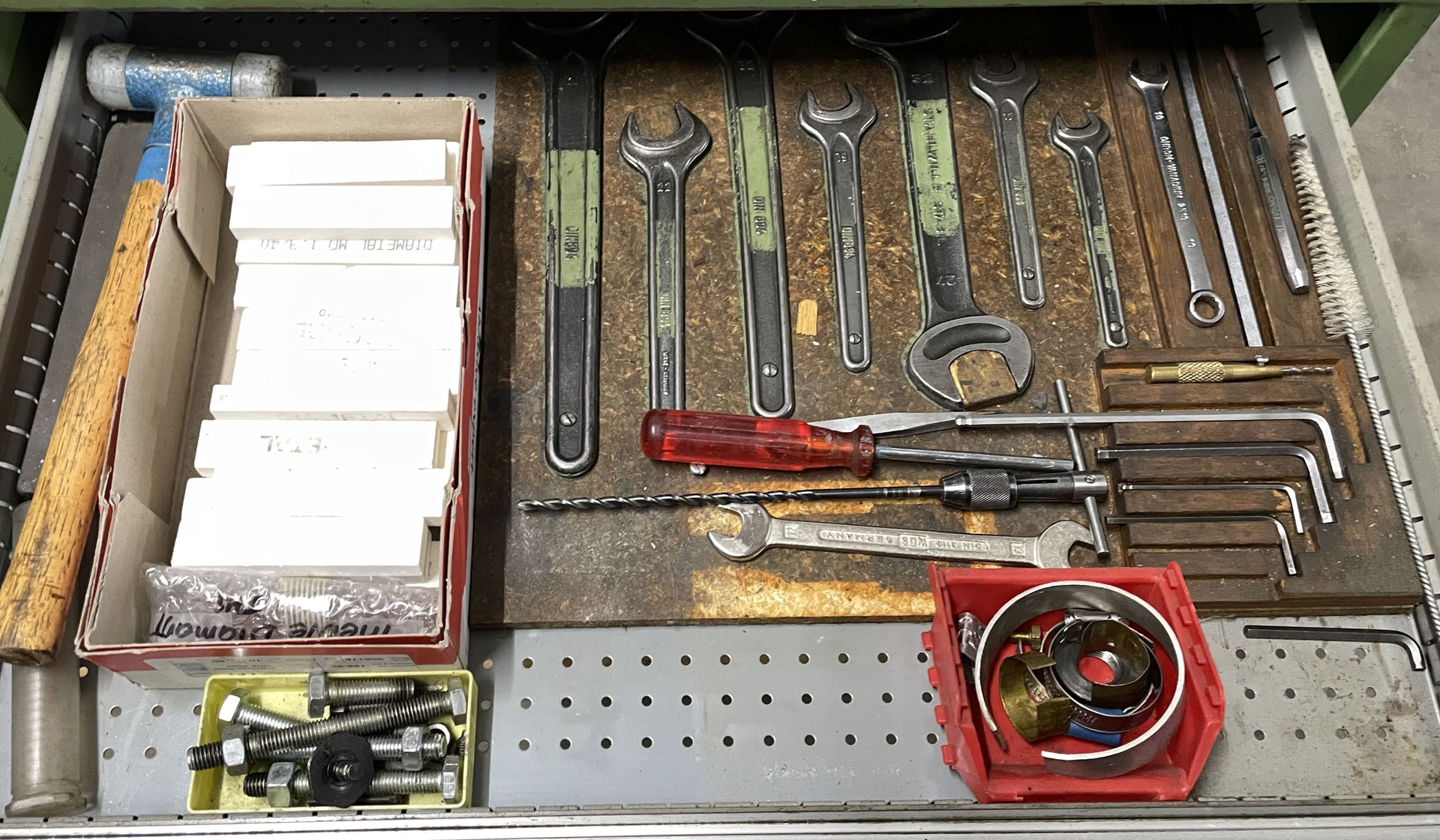

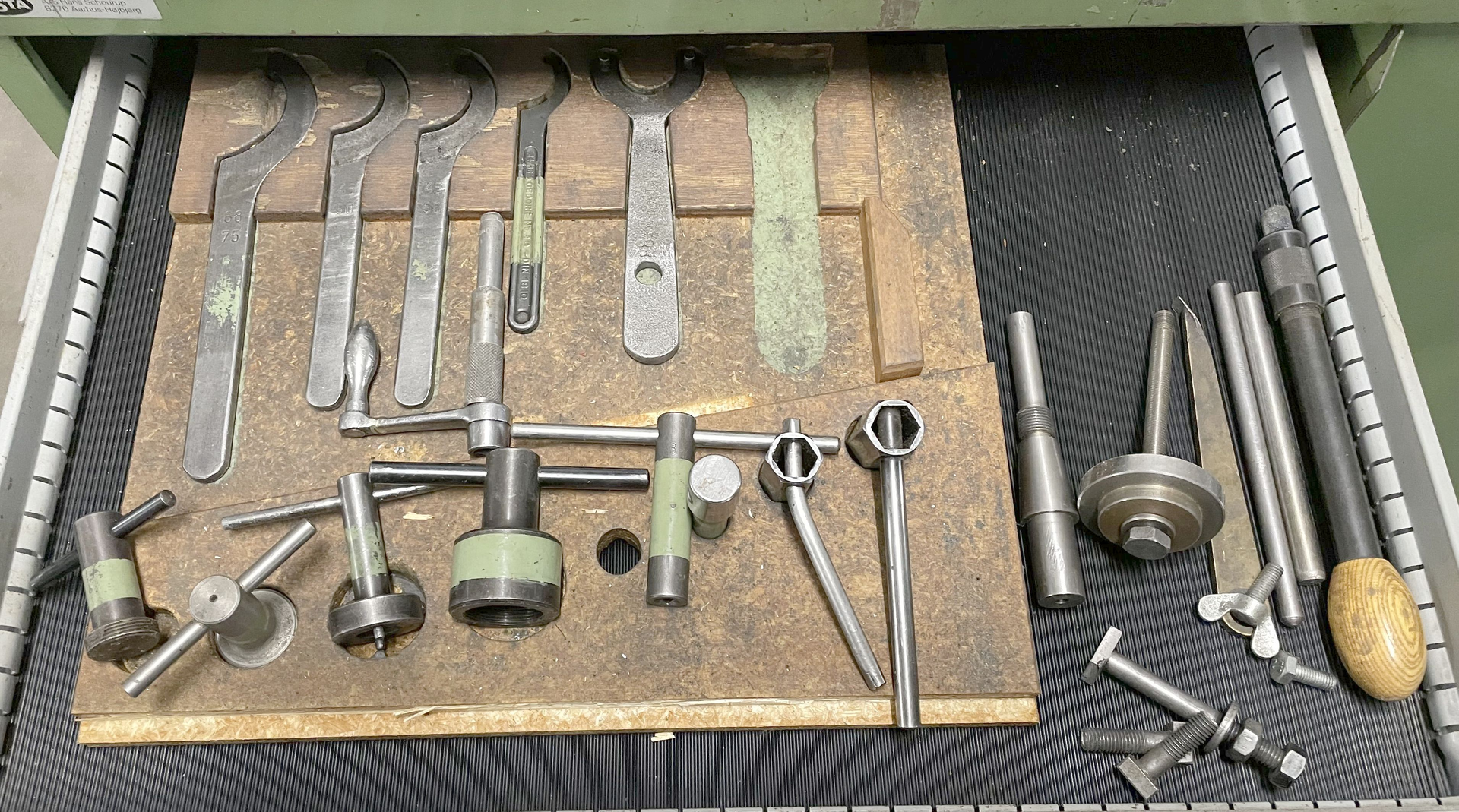

Jeu de clefs de service
Jeu d'entraîneurs de pièces

Remarques:
Machine révisée	2013
