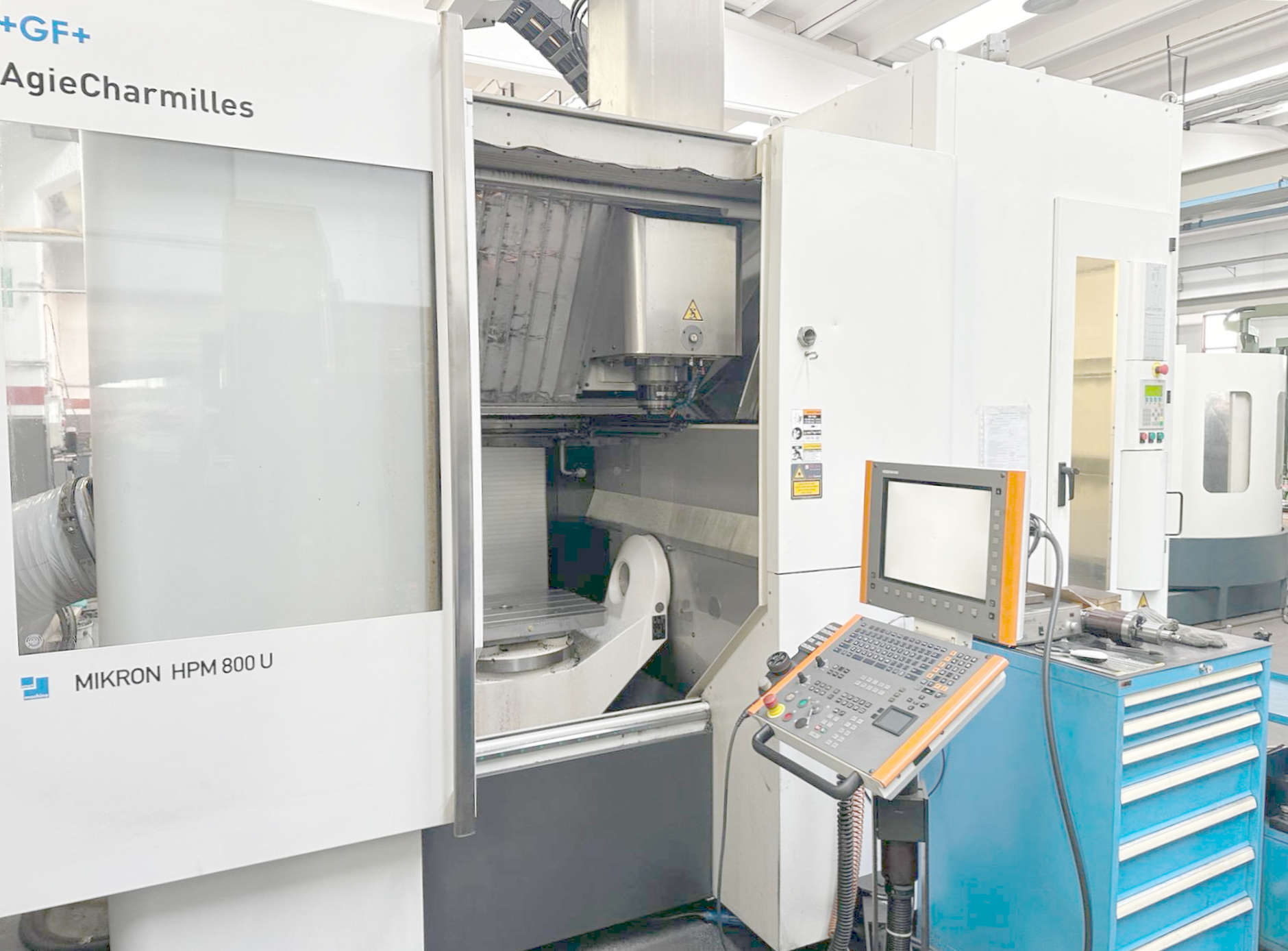

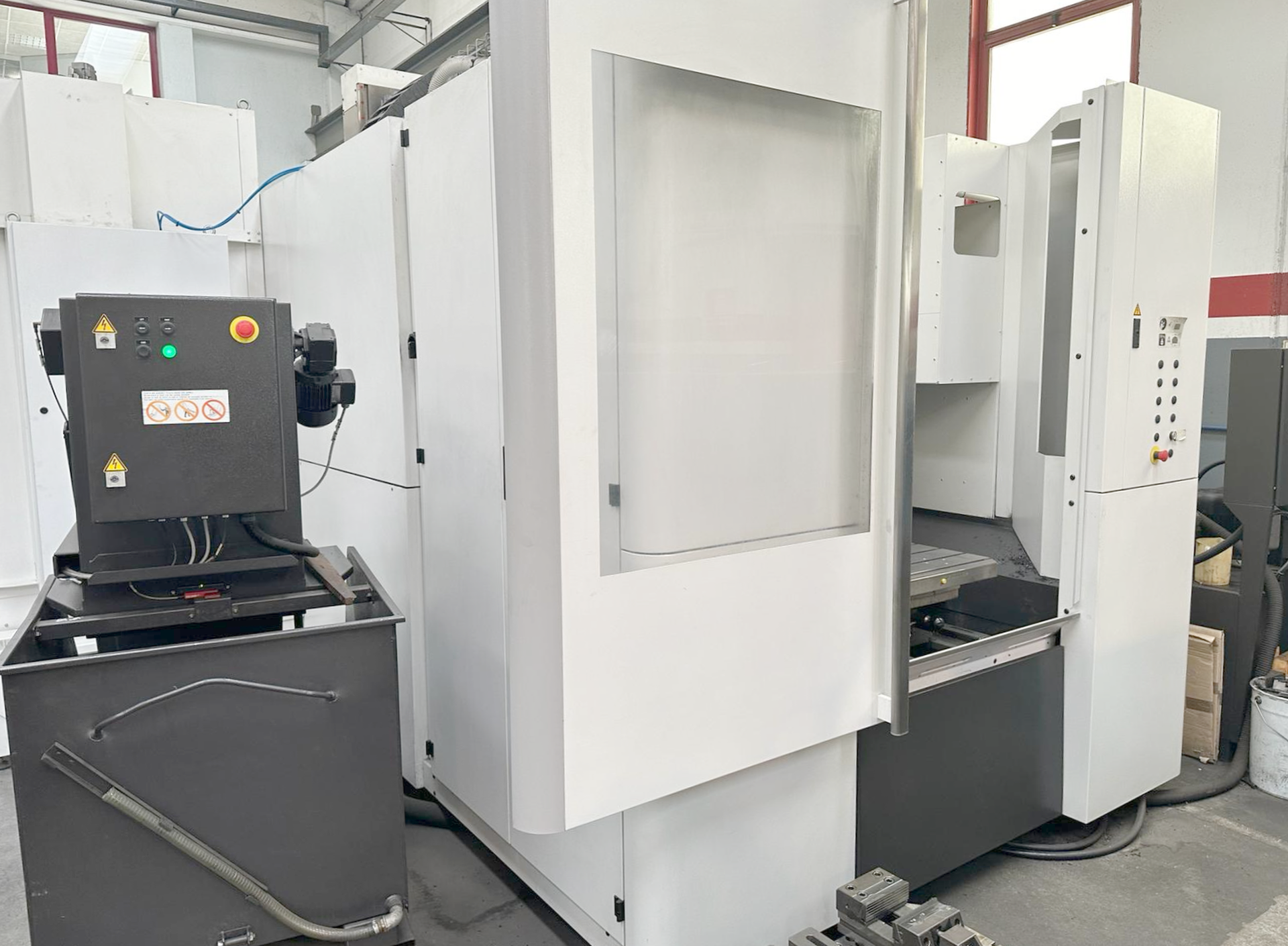

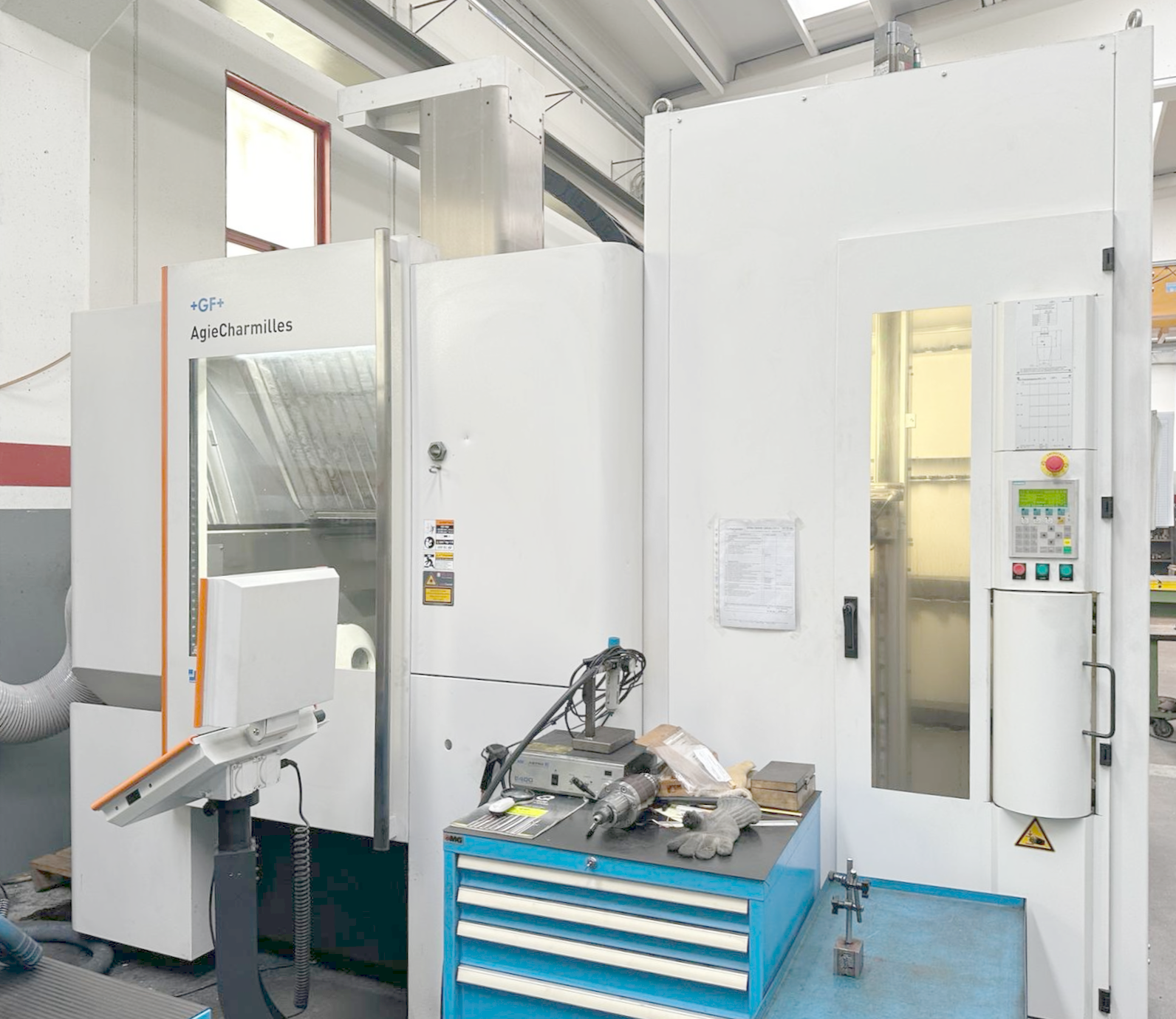

MIKRON HPM 800 U est un Centre d'usinage 5 axes pour précision, haute exactitude et fiabilité. Table 630×440 mm, 5 rainures, charge 800 kg; courses X800 Y800 Z550 mm; A +91/‑121°, C 360°. HSK‑A63, nez‑table 600 mm; 115 outils, Ø max 80 mm (160 libres), L 350 mm. 0–20000 t/min; avances 0–20000 mm/min; rapids 45 m/min; accel. 6 m/s; force 6000 N; 3×400V 50Hz; 55 kW; poids ~15000 kg; dims 3505×3100×2980 mm. Accessoires: haute pression, filtre papier, 2 palettes, palpeur, réglage outil laser, évacuateur copeaux. Pour tolérances serrées en automobile, aérospatial, médical, horlogerie

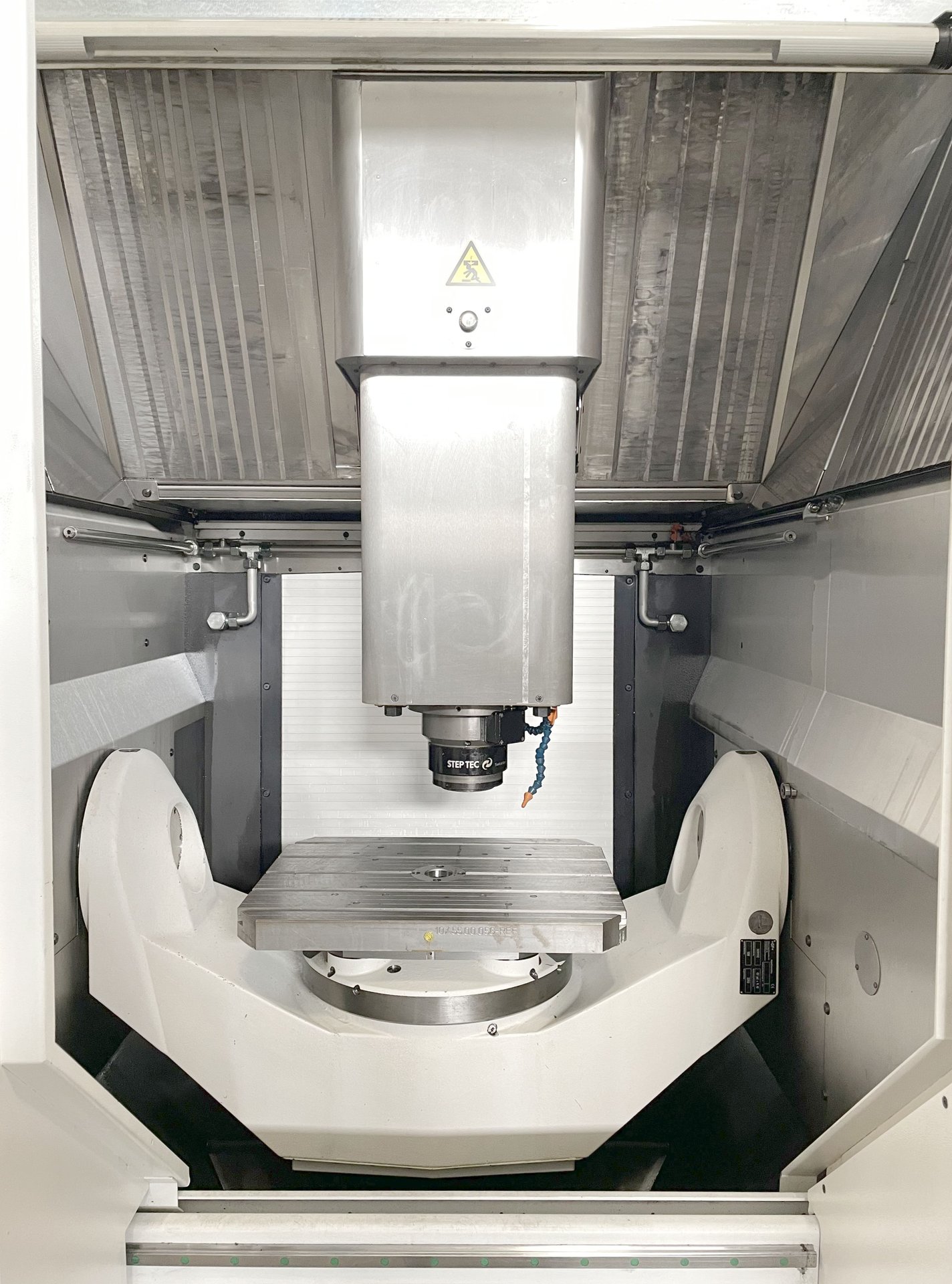

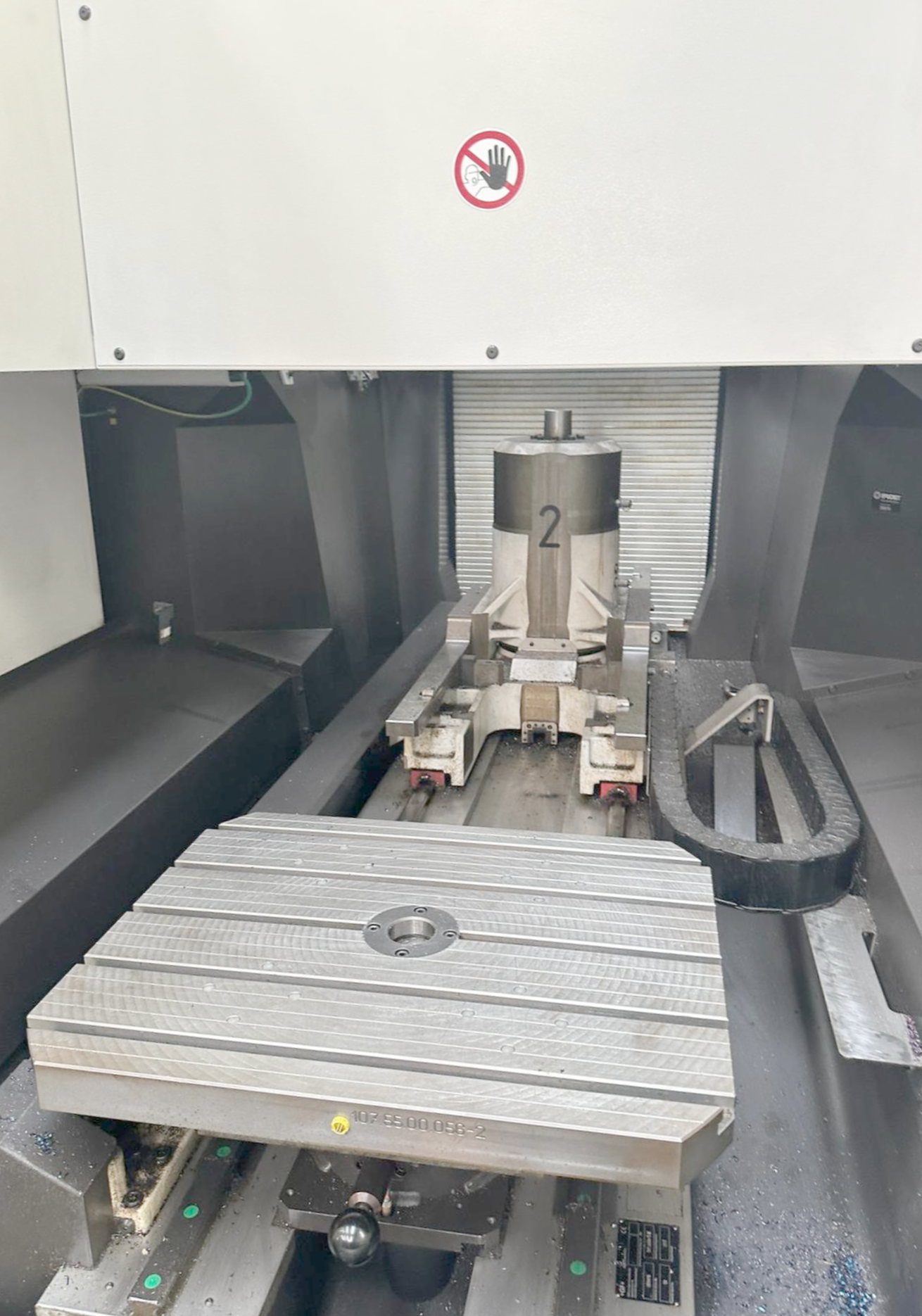

| Nombre d'axes simultanés | 5 |

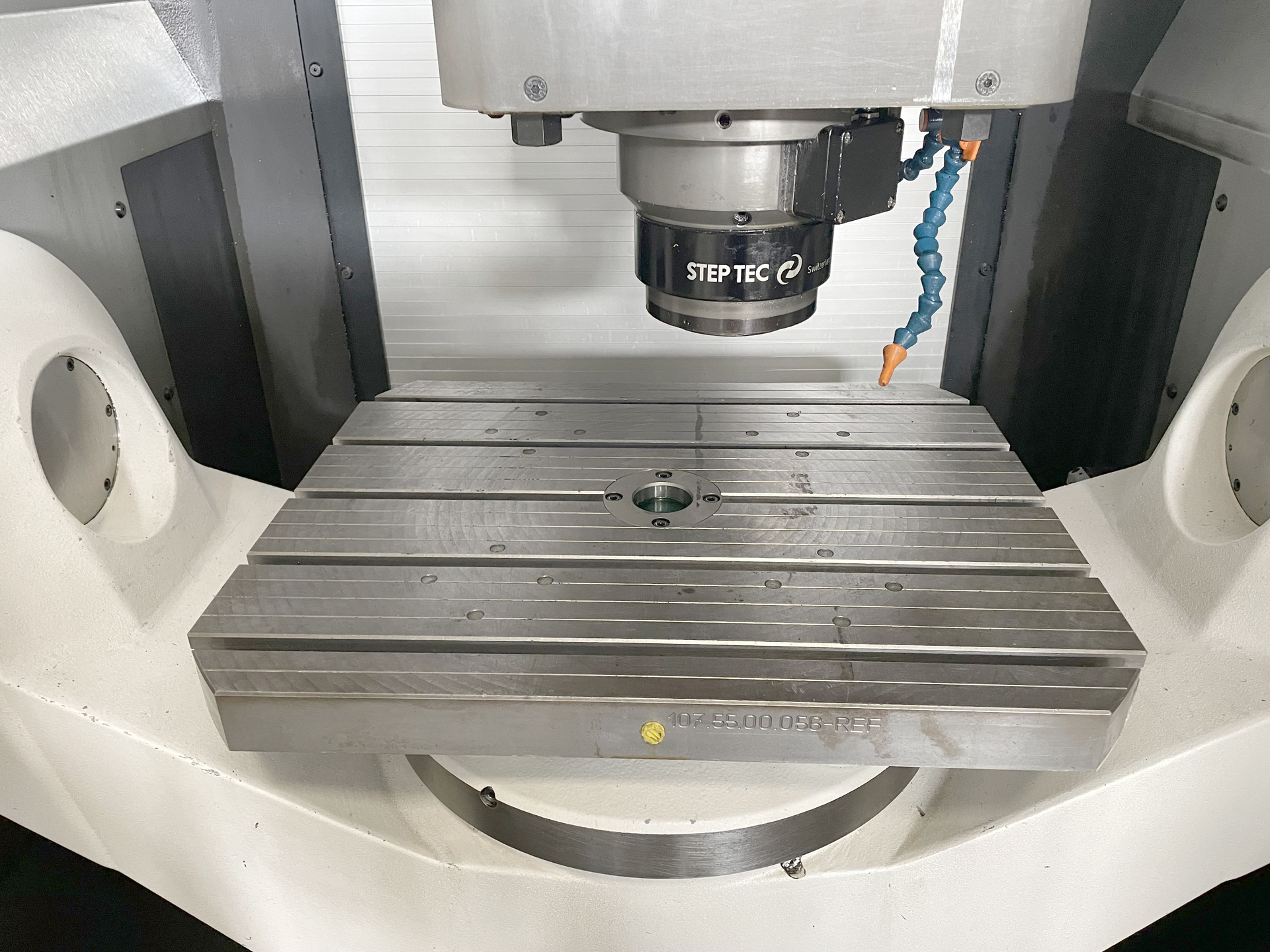

| Longueur de la table | 630 mm |
| Largeur de la table | 440 mm |
| Nombre rainures en T | 5 |
| Distance entre les rainures en T | 100 mm |
| Largeur rainures en T | 16 mm |
| Charge admise sur la table max. | 800 kg |
| Diamètre de cercle de passage | 800 mm |
| Course longitudinale (axe-X) | 800 mm |
| Course transversale (Y) | 800 mm |
| Course verticale (axe-Z) | 550 mm |
| Axe A | +91 / -121° |
| Axe 'C' | 360 ° |
| Résolution | ° |

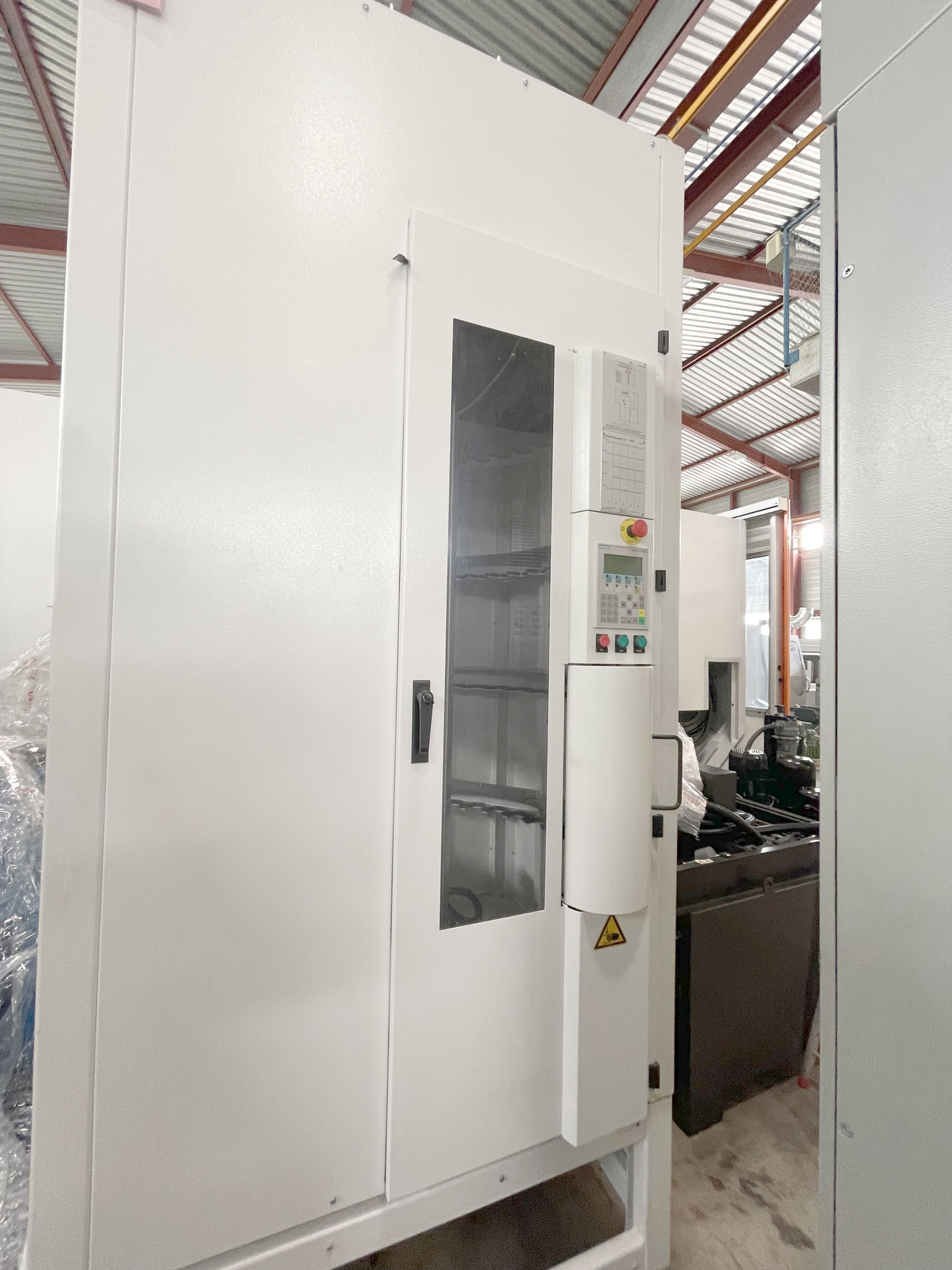

| Changeur d'outils: | |
| Nombre de positions | 115 |
| Diamètre de l'outils max. | 80 mm |
| Diamètre max. avec places libres | 160 mm |
| Longueur de l'outil max. | 350 mm |
| Poids de l'outil max. | 8 kg |
| Cône de broche : HSK-A | 63 |
| Distance nez de broche et table | 600 mm |
| Vitesse de la broche: | |
| Variateur (réglage progressif) | |
| de | 0 t/min |
| à | 20000 t/min |
| Vitesse d'avance | 0 - 20000 mm/min |
| Avances rapide: | 45 m/min |
| Accélération | 6 m/s |
| Force d'alimentation maximale | 6000 N |
| Branchement à l'air comprimé | 6 bar |
| Branchement 50 Hz 3x | 400 Volt |
| Puissance totale installée | 55 kW |
| Niveau sonore | 75 dB (A) |
| Poids de la machine env. | 15000 kg |
| Encombrement machine: | |
| Longueur | 3505 mm |
| Largeur | 3100 mm |
| Hauteur | 2980 mm |
| Accessoires divers: | |

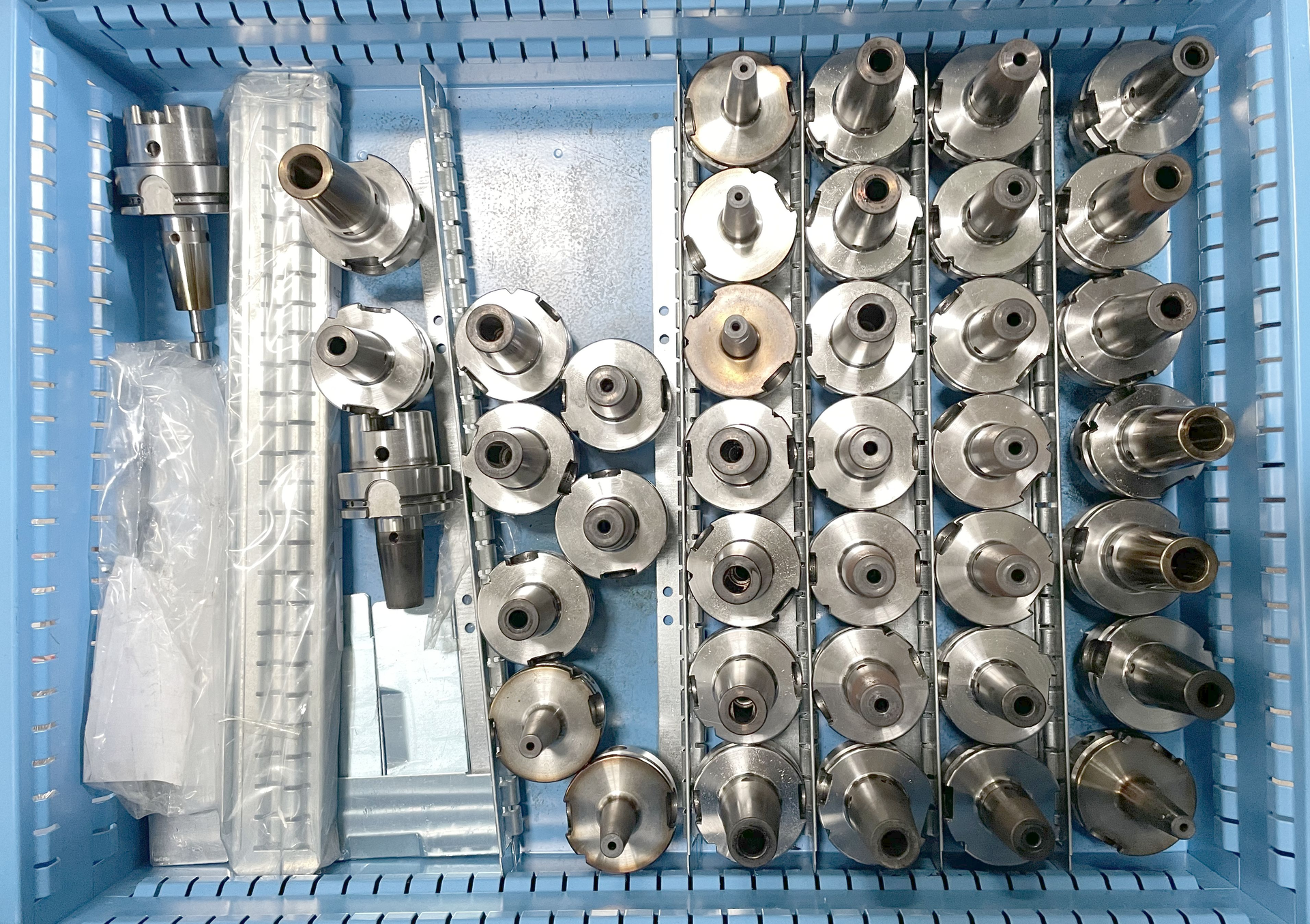

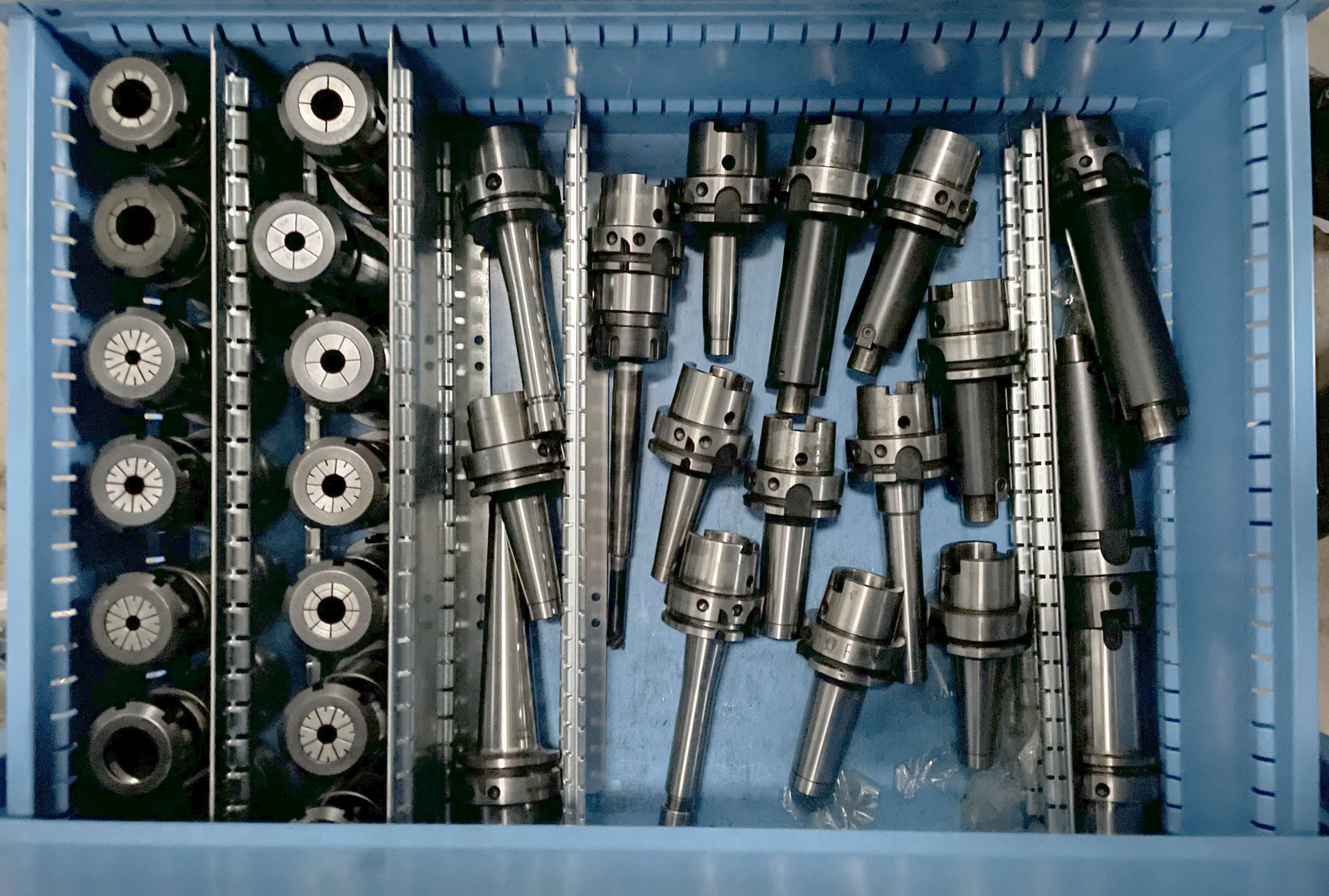

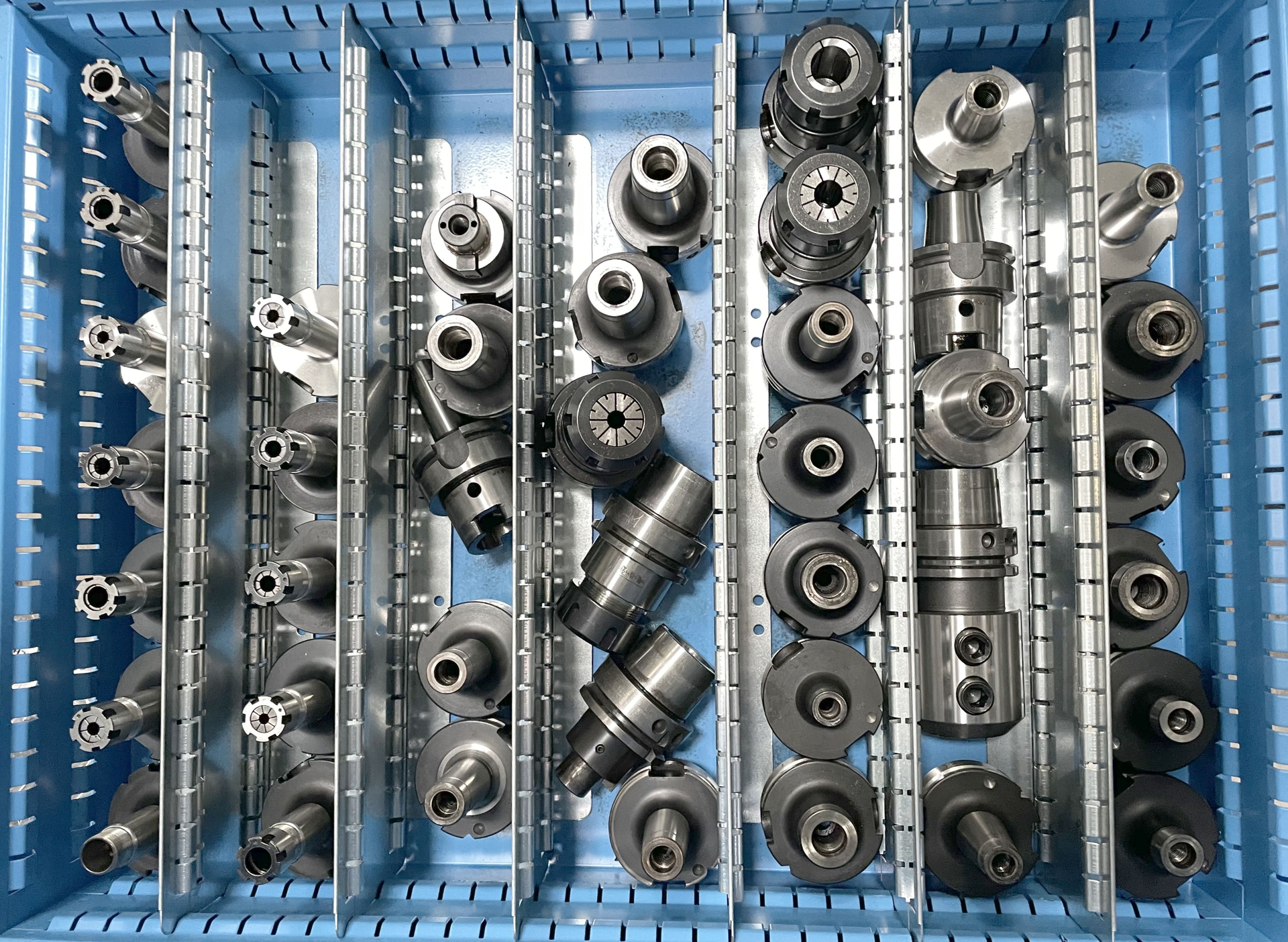

| Jeu de porte-outils | |
| Jeu de porte-outils de rétraction | |
| Jeu porte-pinces/porte-outils | |

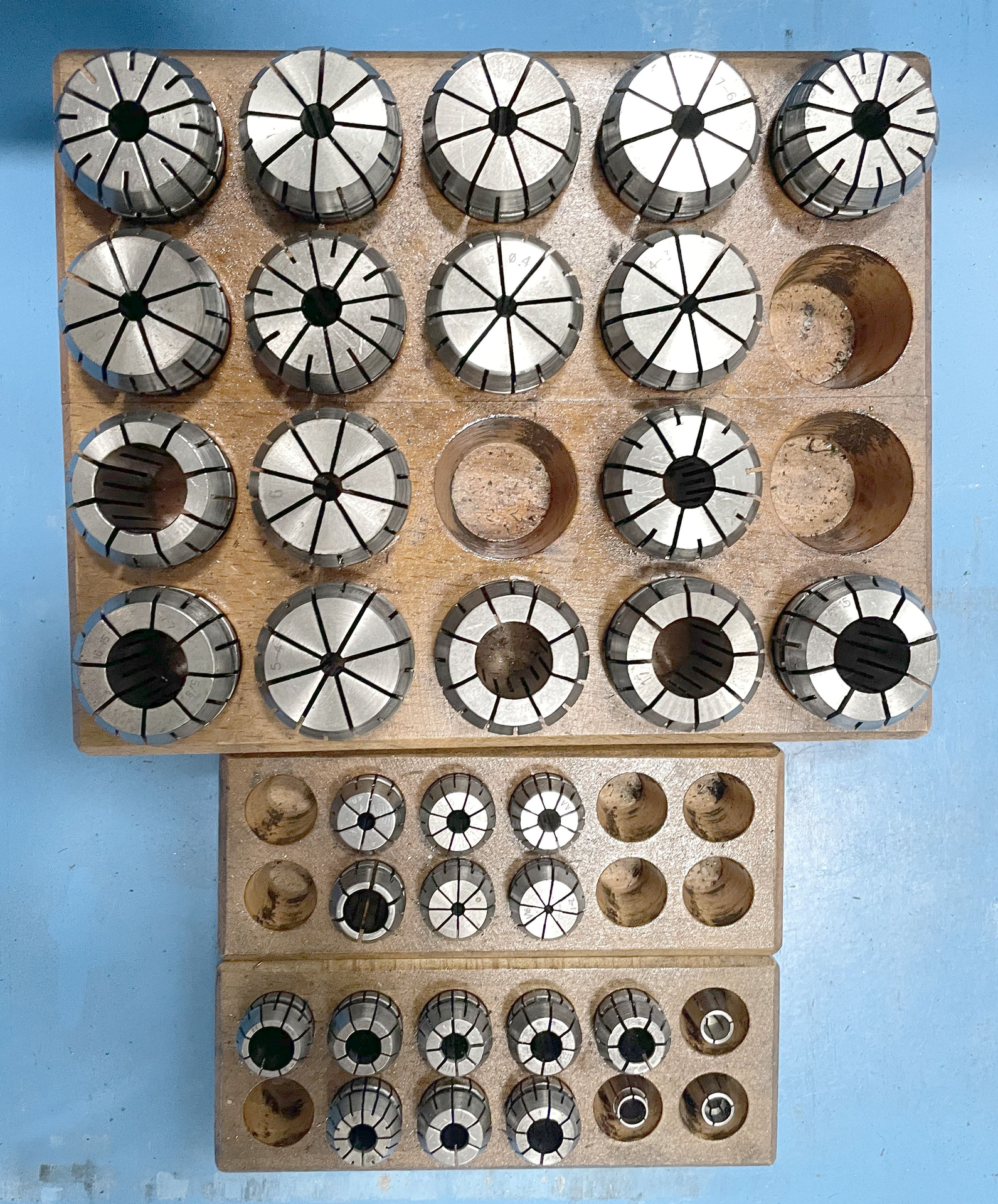

| Jeu de pinces | |
| Lubrification haute pression | |

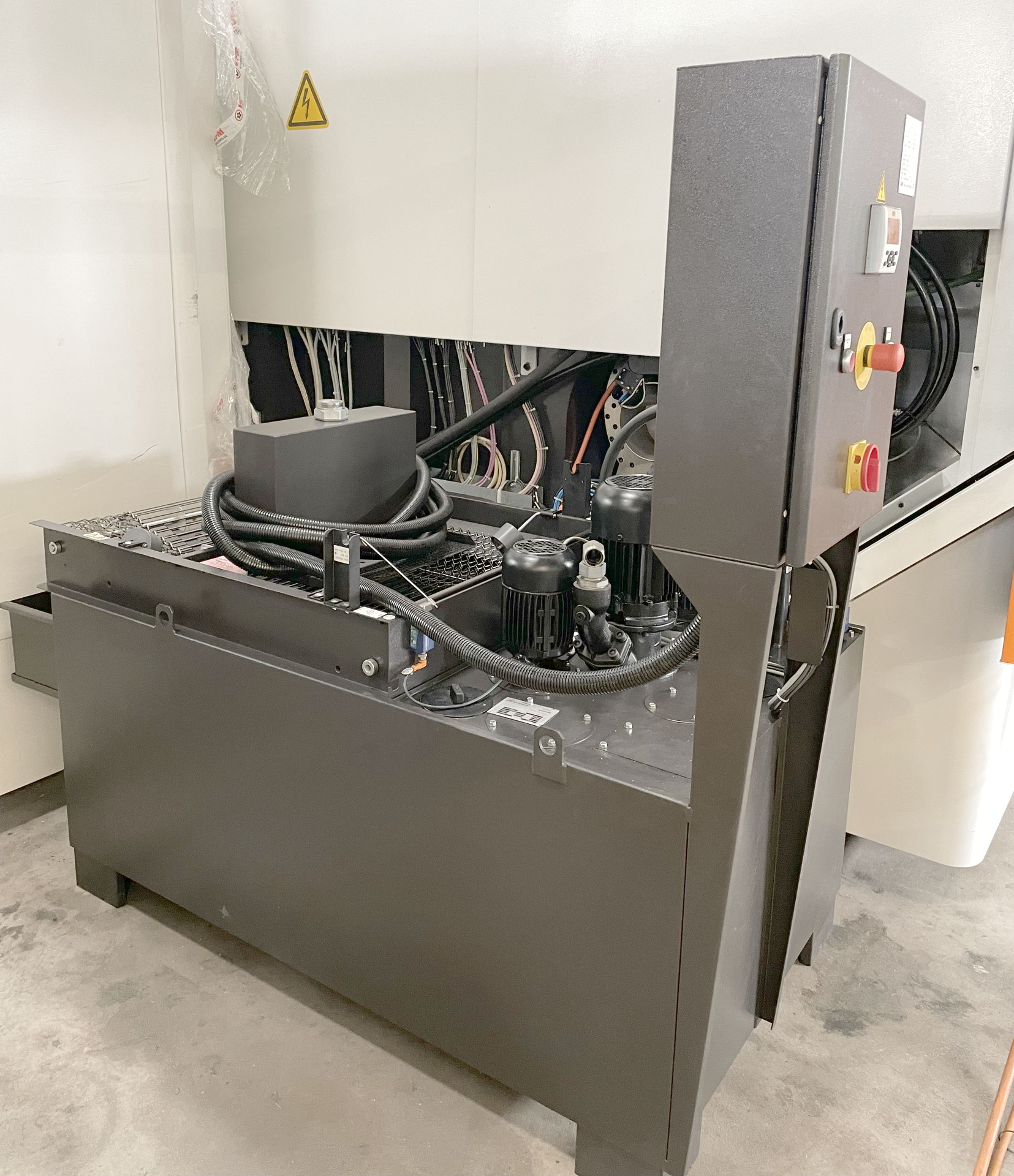

| Filtration par papier | |
| Refroidisseur d'eau | |

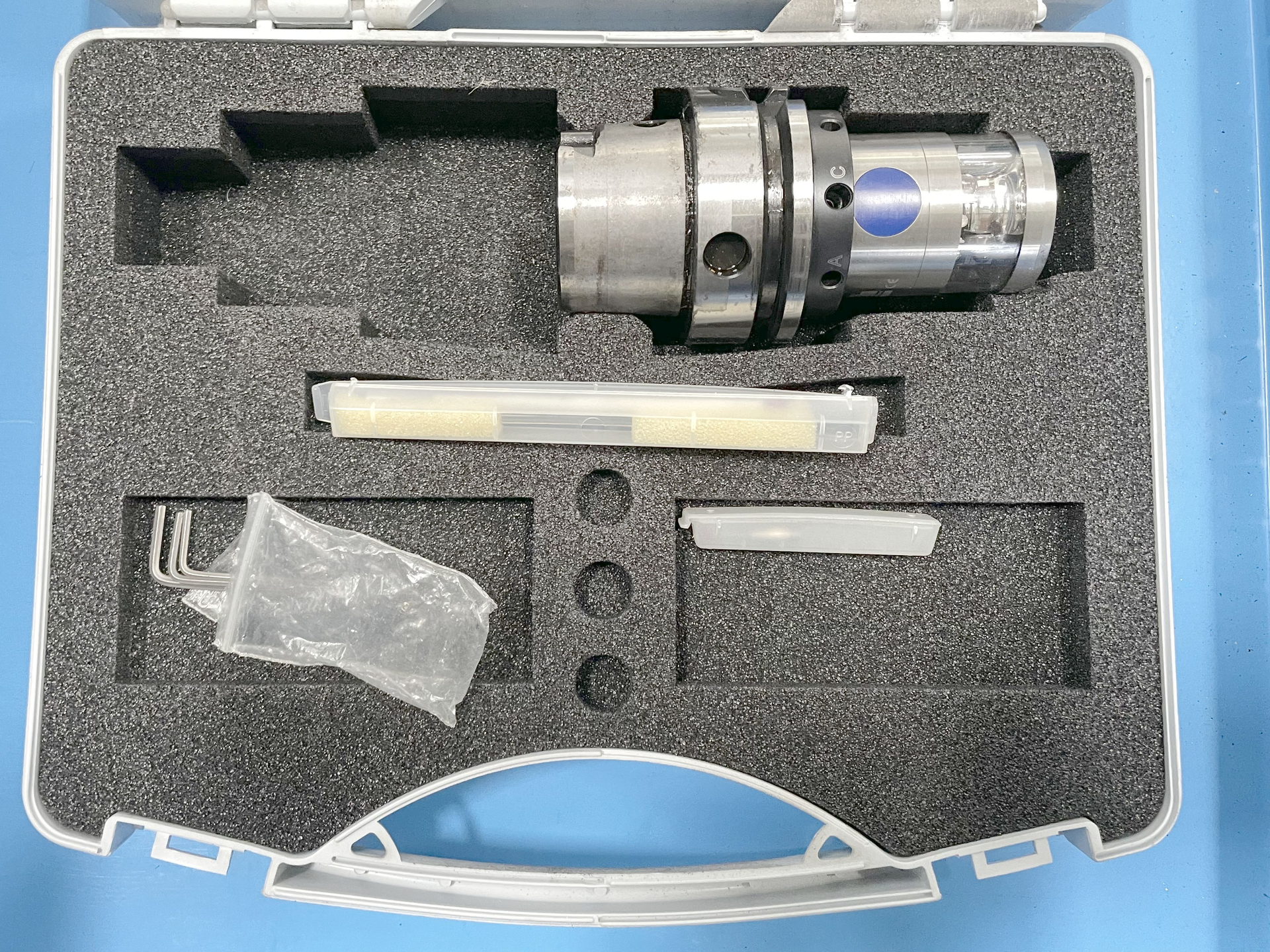

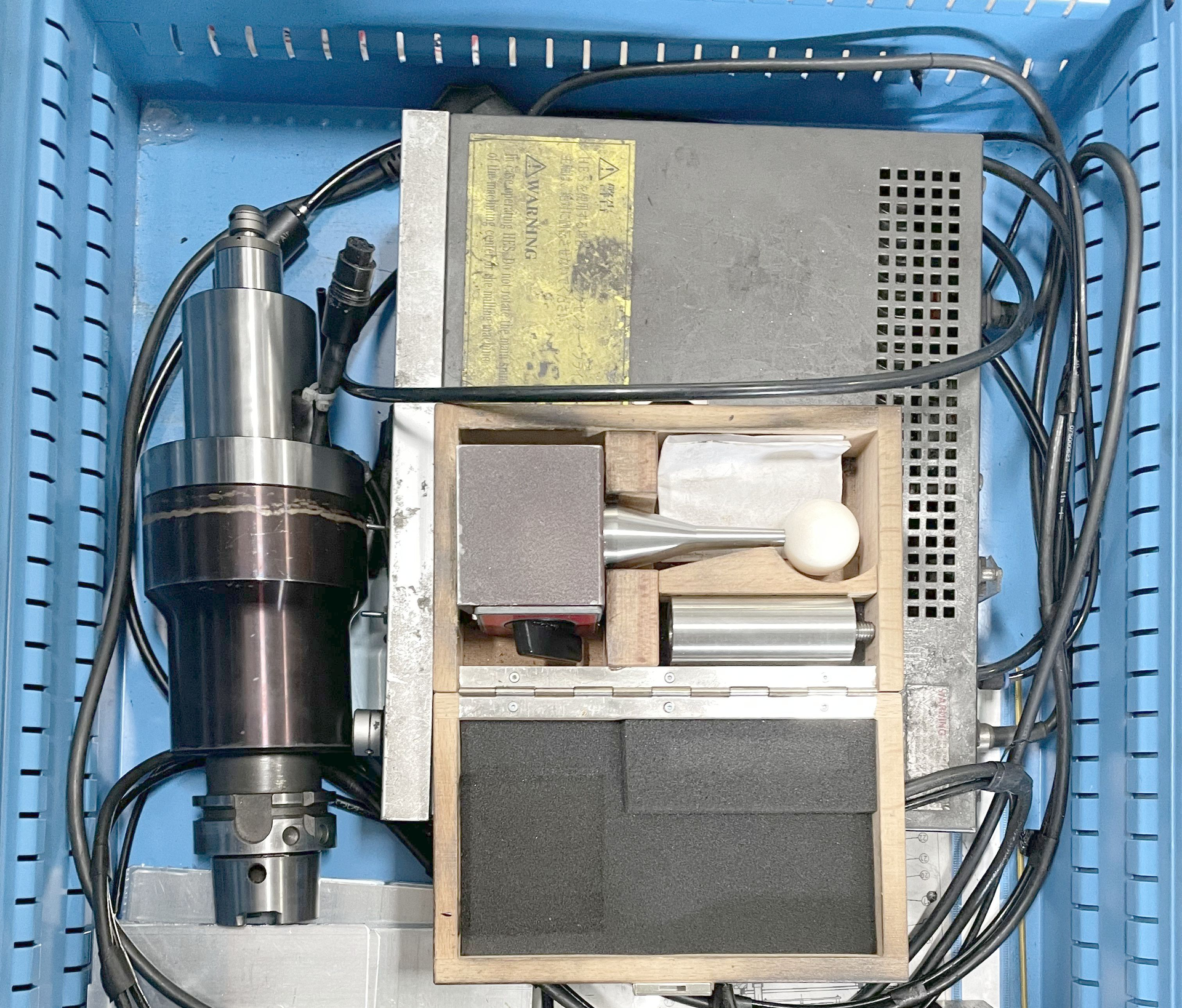

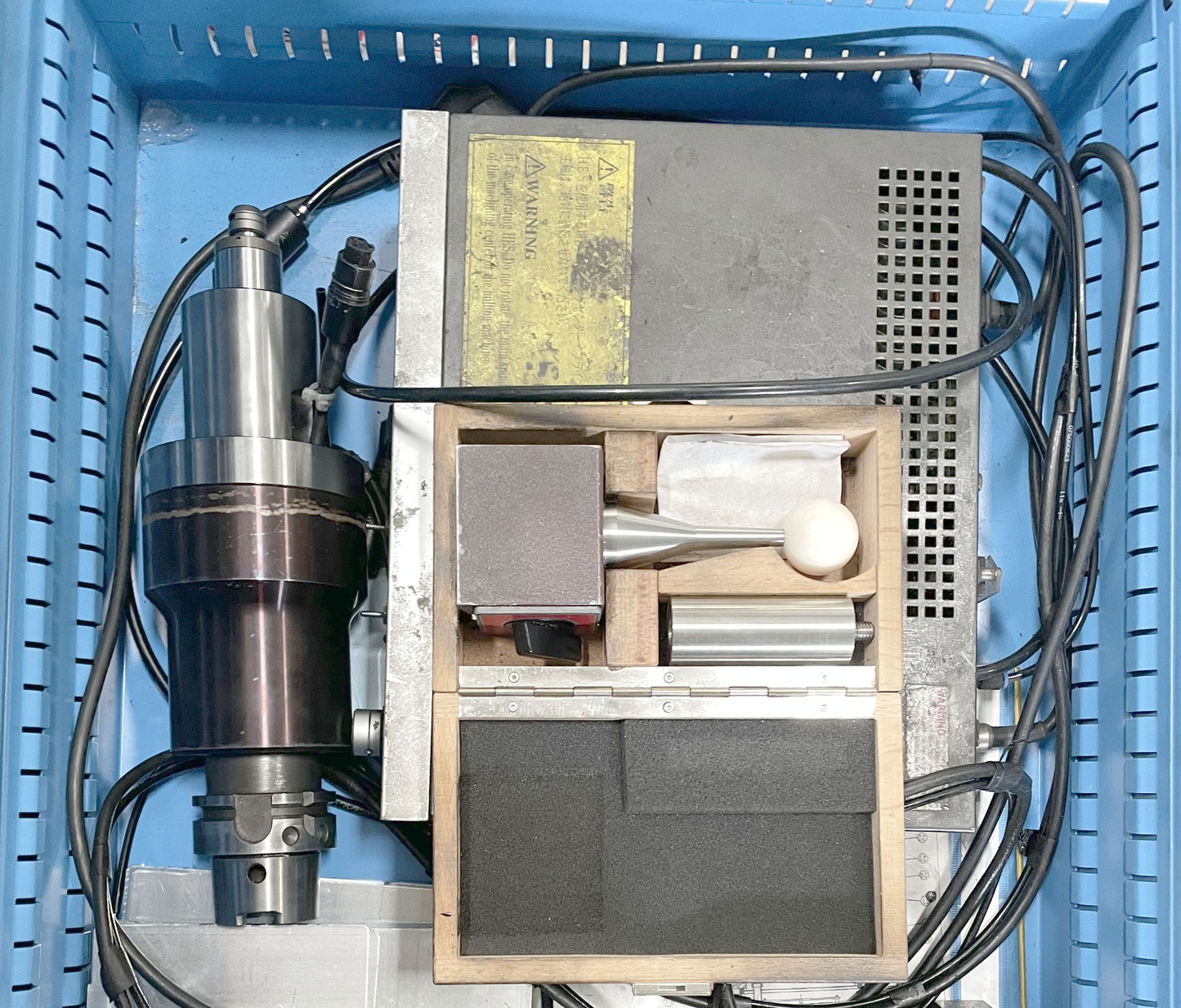

| Palpeur de pièce | |
| Système de réglage de l'outil par laser | |
| Evacuateur de copeaux | |
| Système de changement palettes: | |
| Palettes nombre | 2 |

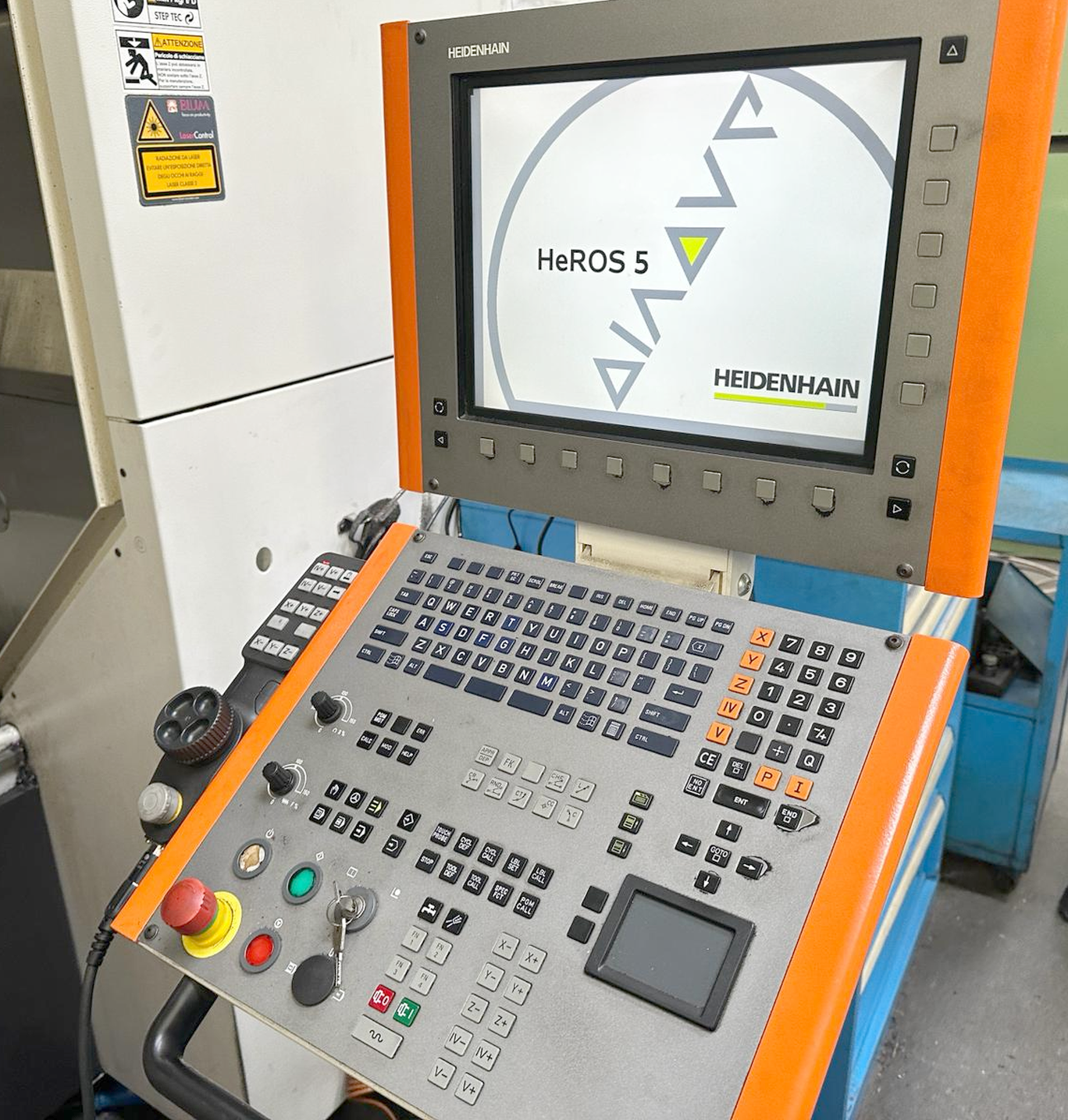

| Manivelle électronique | |
| Armoire d'outillage | |
| Boule de référence |
