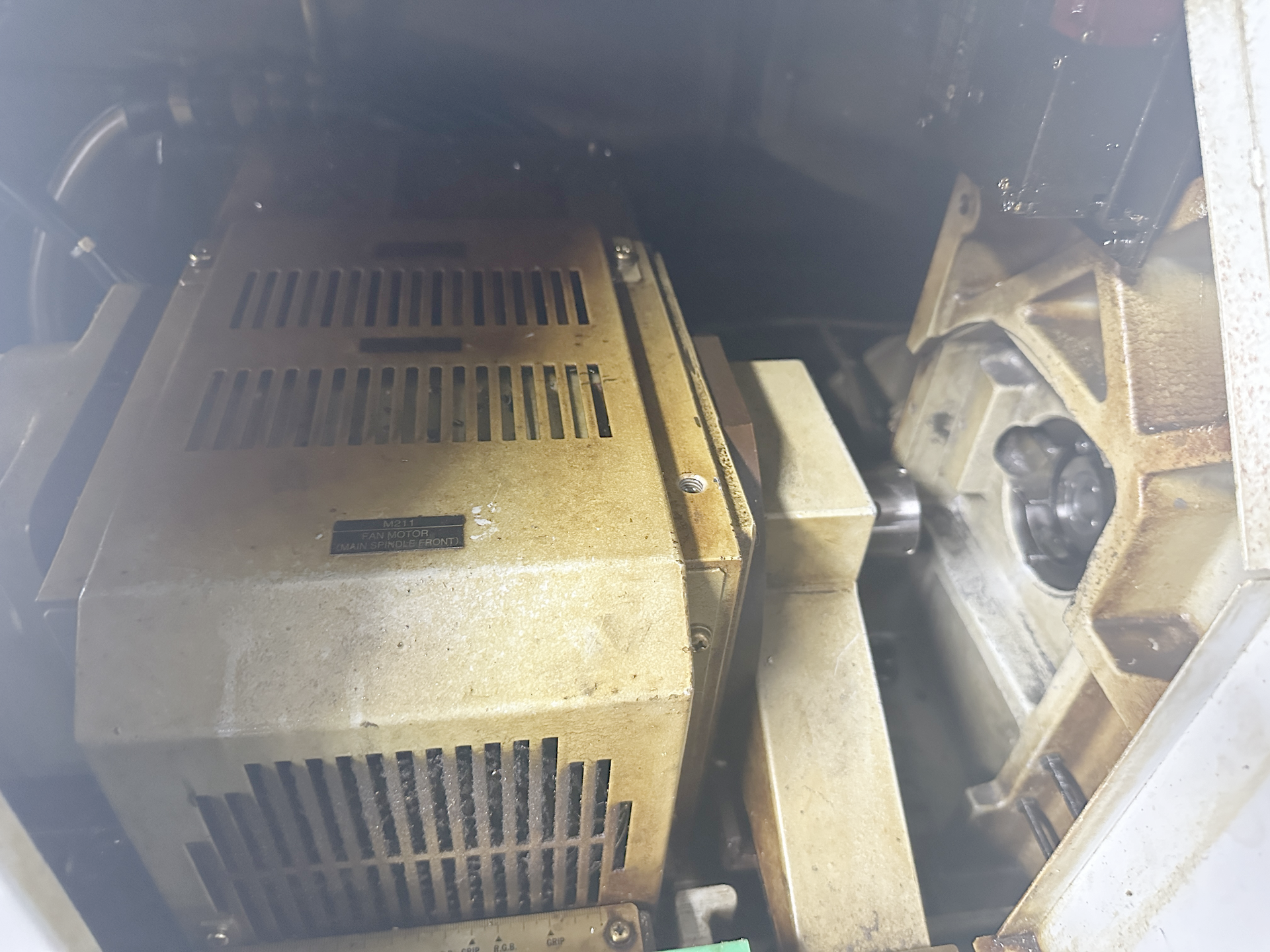

STAR SA-16 RC
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

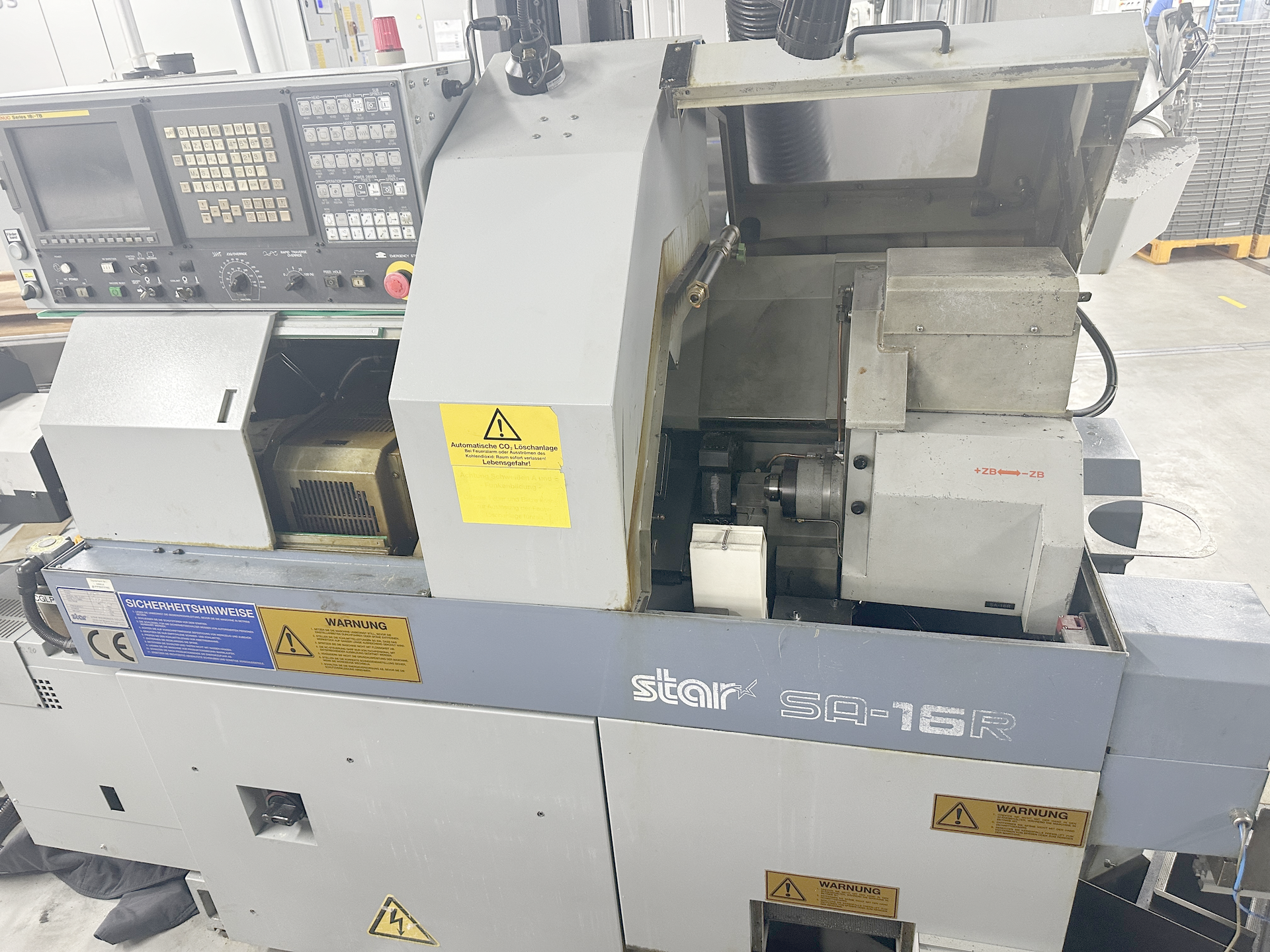

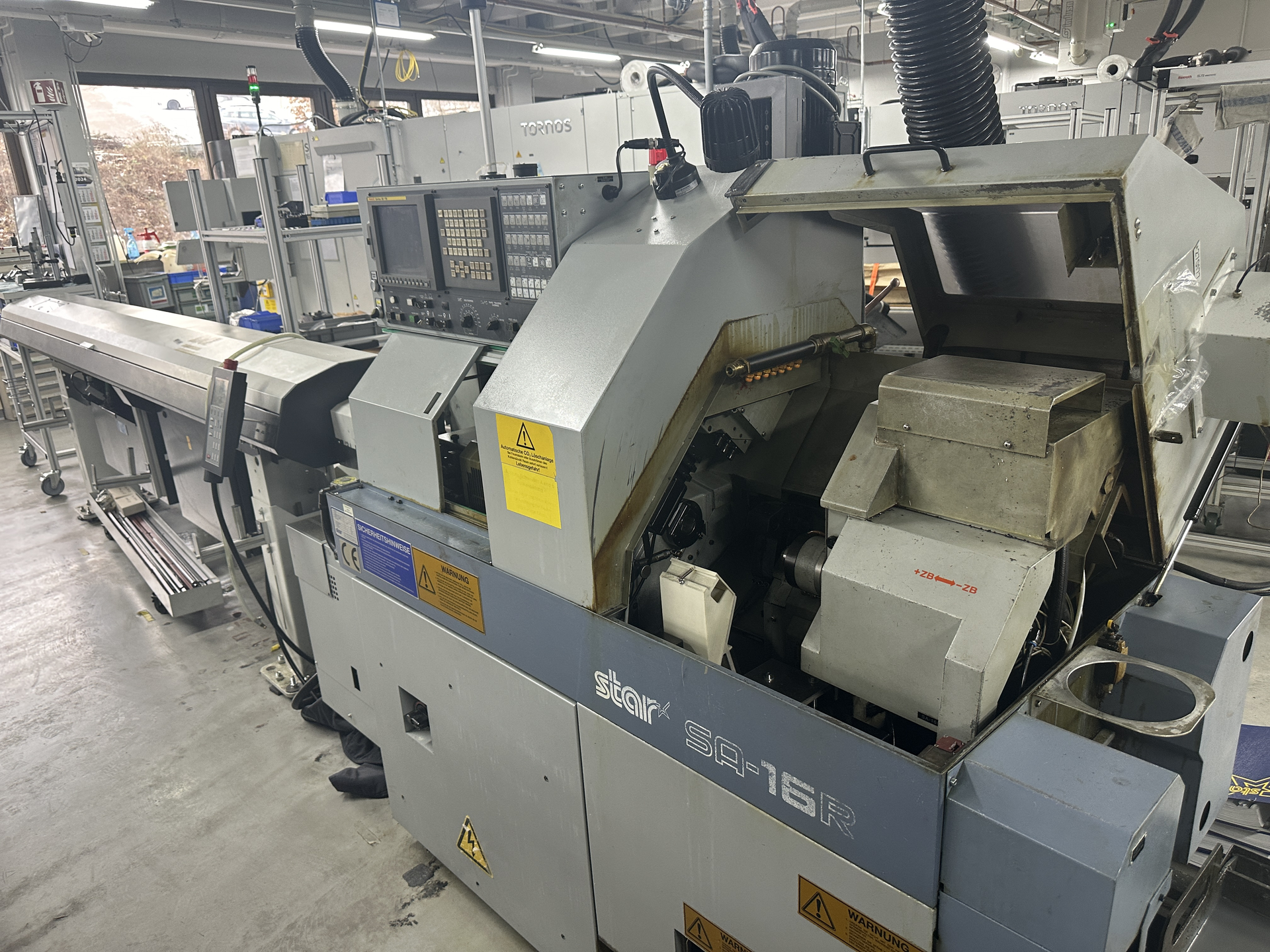

STAR SA-16 RC est un Tour CNC poupée mobile (type Swiss) conçu pour des usinages de haute précision, grande exactitude et fiabilité. Capacités: 2 broches; diamètre tournage max 16 mm; perçage max 7 mm; filetage max M6; longueur en contre-opération 85 mm; chargeur barres jusqu'à 3200 mm, passage 2–20 mm. Caractéristiques principales: vitesses broche progressives 500–12 000 tr/min (contre-broche 500–9 000 tr/min); moteur broche 2,2/3,7 kW; contre-broche 1,1/0,5 kW; outils entraînés 7 500 tr/min, 0,4 kW; avance rapide 20 m/min; vitesse de coupe 10 000 mm/min; alimentation 3x400 V 50 Hz; puissance totale 6 kVA; poids ≈1700 kg; encombrement L2090×l770×H1660 mm; air 5 bar. Accessoires: chargeur LNS EXPRESS 220 (2007), refroidissement 80 l, jeu de pinces et porte-outils, récupérateur/convoyeur de pièces, lampe, système d'extinction (sans bouteille). Permet des tolérances serrées; adapté à l'horlogerie, l'automobile, le médical, l'aérospatial et la micro‑mécanique.
| Nombre de broches | 2 |
| Diamètre de tournage max. | 16 mm |
| Diamètre de perçage max. | 7 mm |
| Diamètre du filetage maxi. | 6 M |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 500 t/min |
| à | 12000 t/min |
| Puissance de la broche | 2.2 kW |
| Contre-broche: | |
| Nombre de tours : | |
| de | 500 t/min |
| à | 9000 t/min |
| Diamètre de tarraudage | 6 M |
| Longueur de la pièce en contre-usinage max | 85 mm |

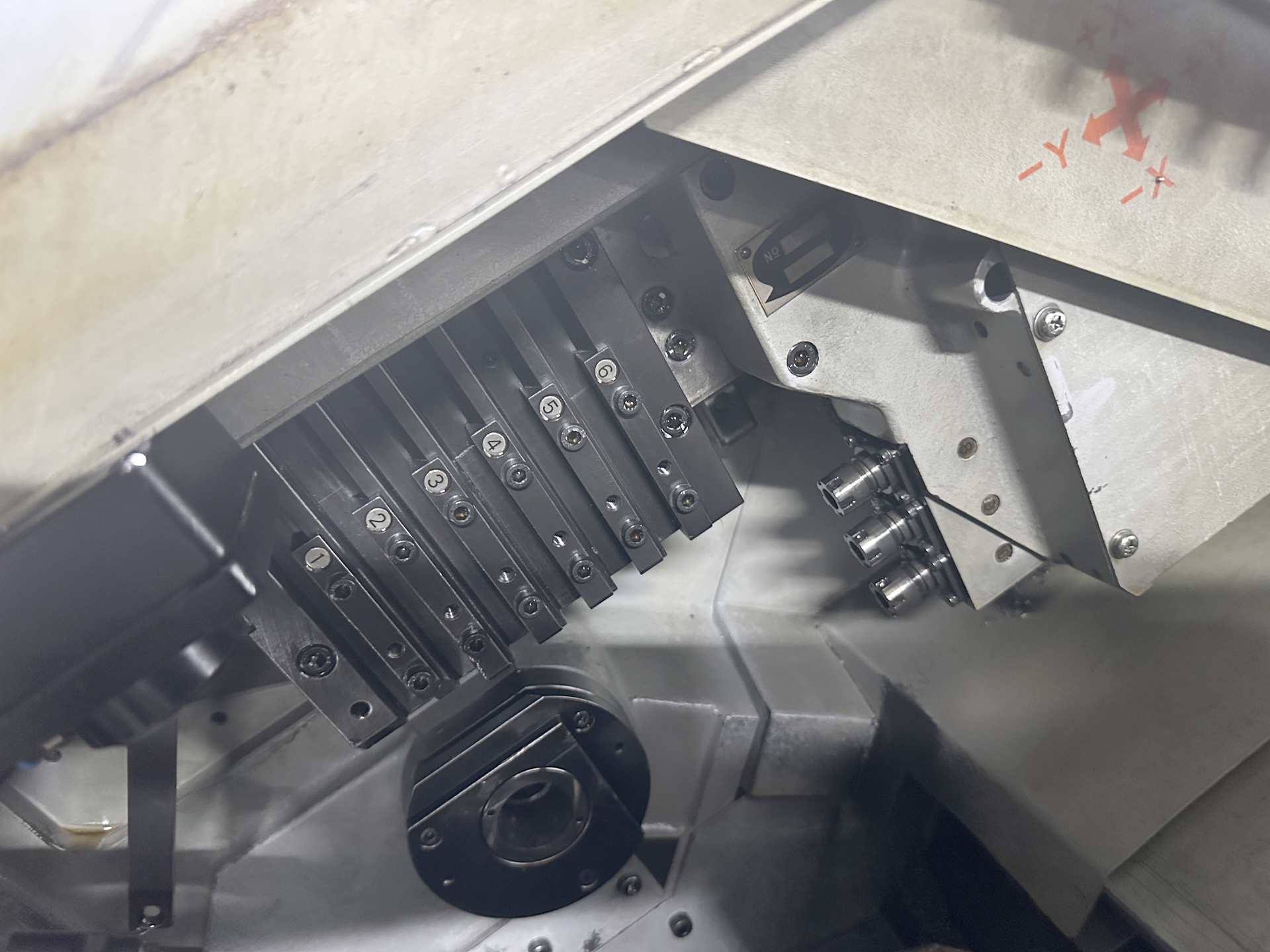

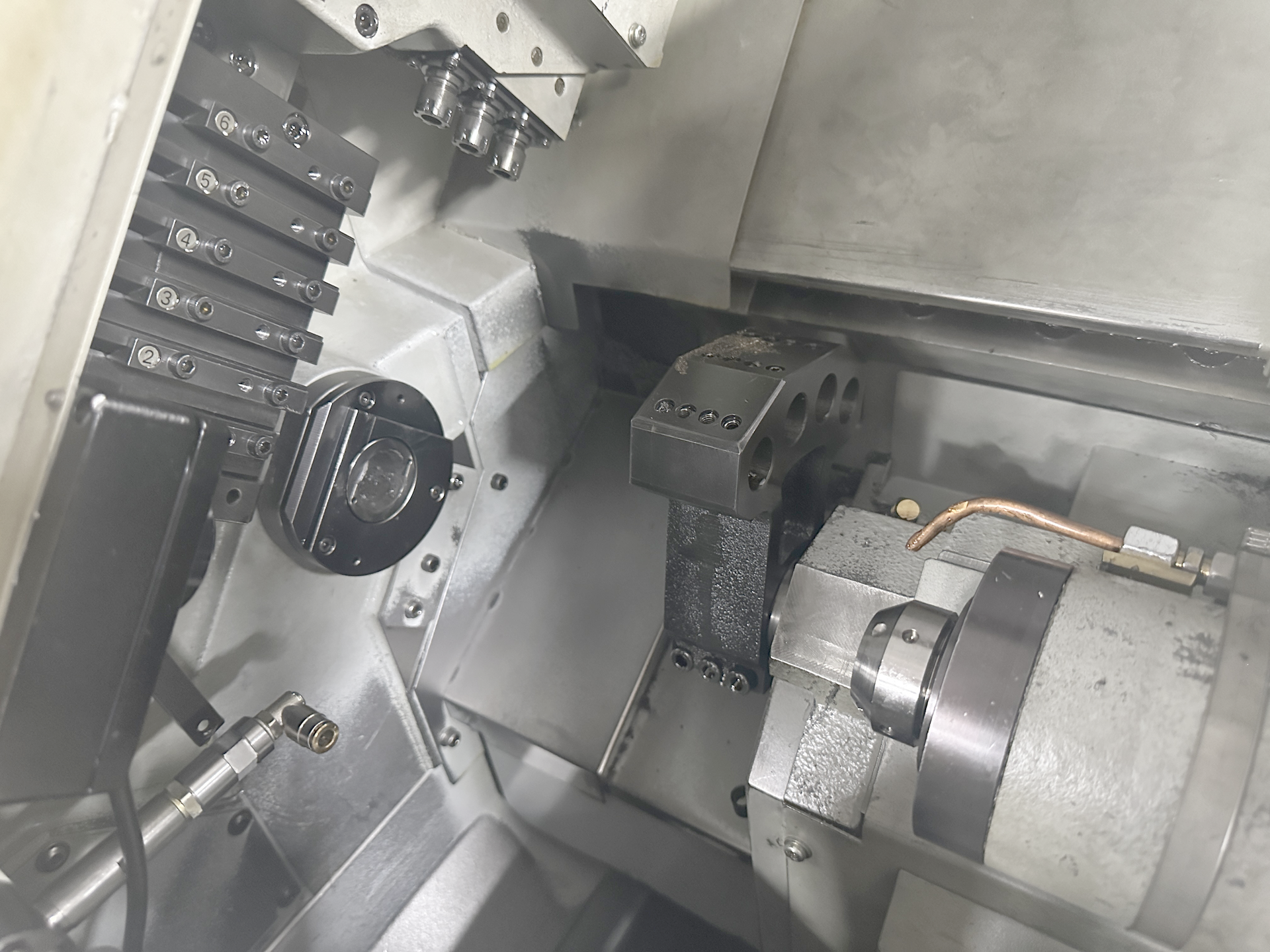

| Porte-outils: | |
| Outils de tournage | 6 pce |
| Outils de perçage | 4 pce |
| Outils d'usinage transversal | 3 pce |
| Nombre de tours outils entrainées | 7500 t/min |
| Puissance porte outils tournant | 0.4 kW |
| Diamètre de perçage max. | 4 mm |
| Diamètre de tarraudage | 3 M |
| Coupe transversale de la tige de l'outil | 10 mm |
| Nez de broche pour pince type | ER 11 |
| Contre-opération: | |
| Nombre d'outils | 4 |
| Avances rapide: | 20 m/min |
| Vitesse de coupe | 10000 mm/min |
| Branchement 50 Hz 3x | 400 Volt |
| Moteur de la broche | 2.2 / 3.7 kW |
| Puissance contre-broche | 1.1 / 0.5 kW |
| Branchement à l'air comprimé | 5 bar |
| Puissance totale installée | 6 kVA |
| Poids de la machine env. | 1700 kg |
| Encombrement machine: | |
| Longueur | 2090 mm |
| Largeur | 770 mm |
| Hauteur | 1660 mm |
| Accessoires divers: | |

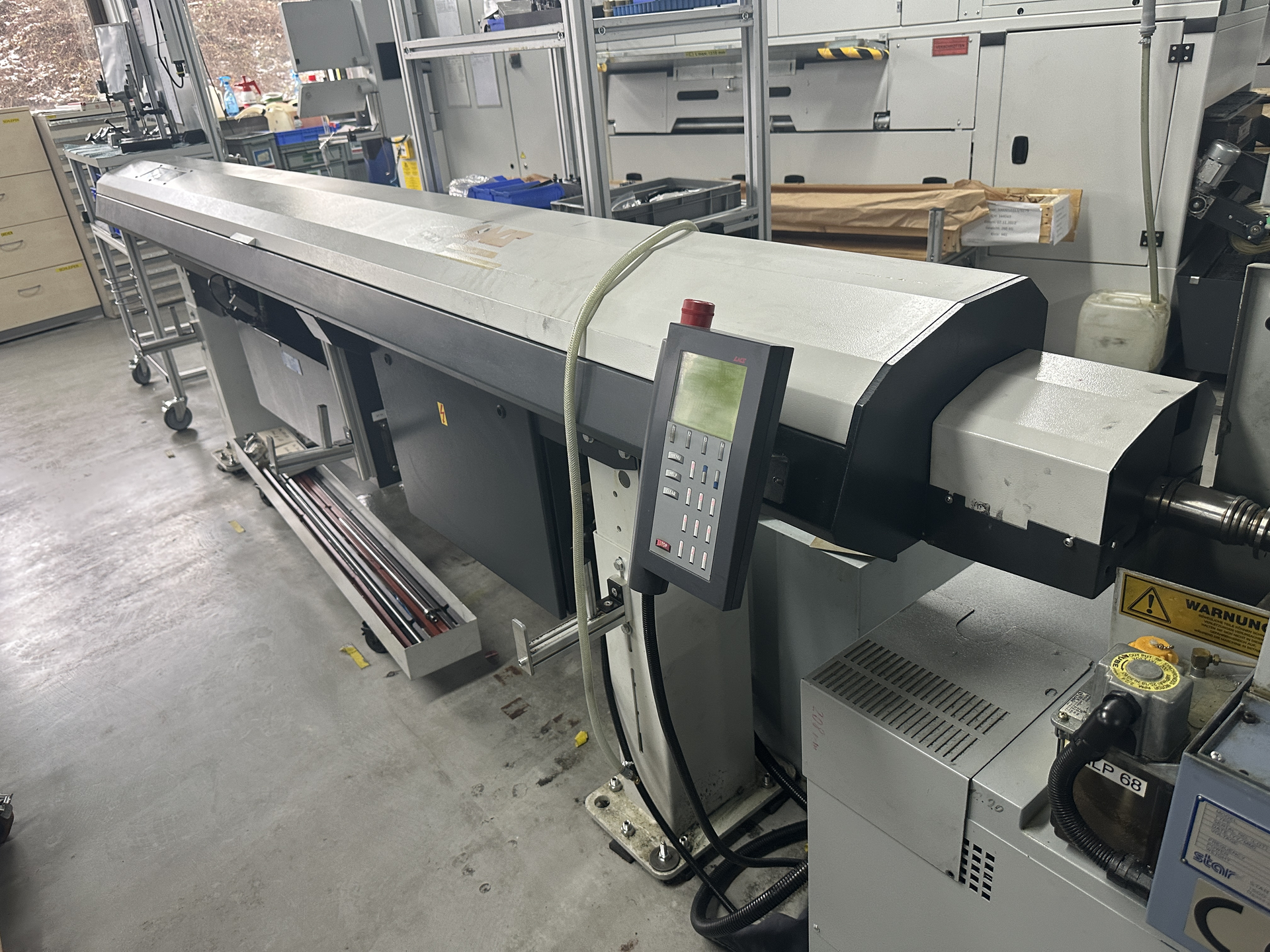

| Chargeur de barres | |
| Fabricant | LNS |
| Type | EXPRESS 220 |
| Année de construction | 2007 |
| Longueur de barres max. | 3200 mm |
| Passage de barre, diamètre | 2 - 20 mm |
| Collecteur de pièces | |
| Transporteur pièces en bande | |
| Lampe | |

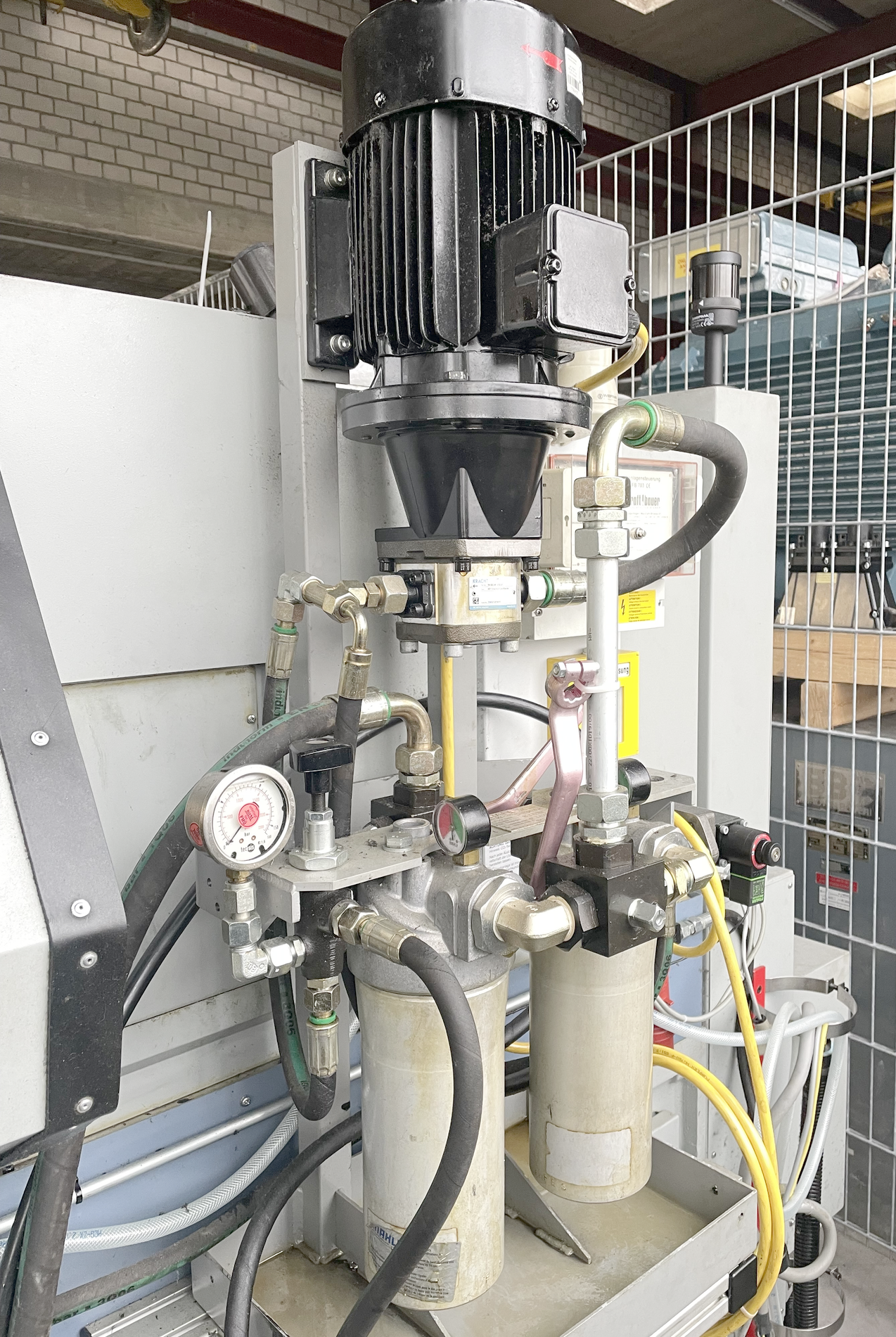

| Lubrification haute pression | |
| Dispositif d'arrosage | 80 l |

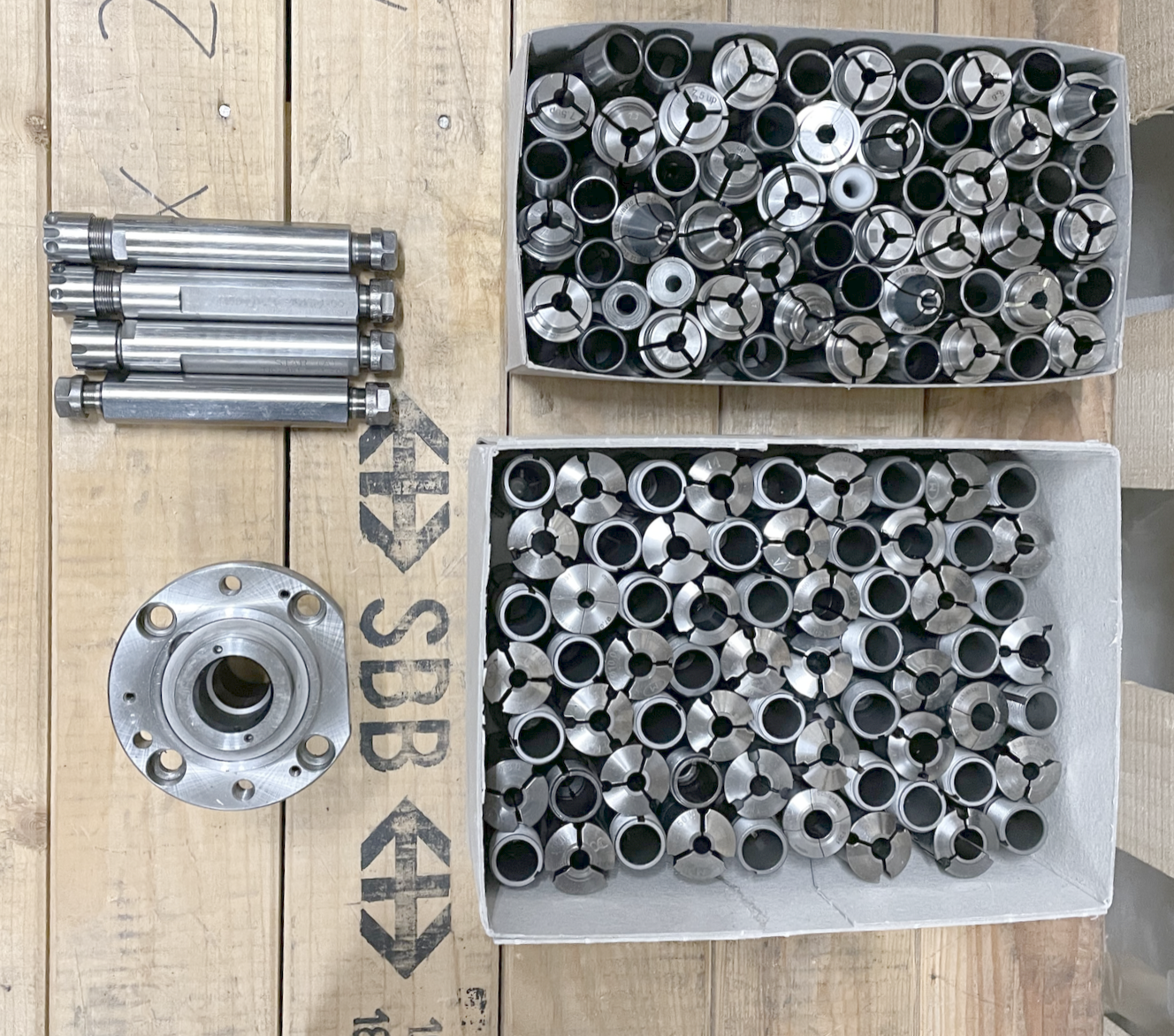

| Jeu de pinces | |
| Jeu de porte-outils | |
| Système d'extinction d'incendie (sans bouteille) |
