ACIERA 22 S
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!
ACIERA 22 S est une perceuse à colonne pour opérations de précision, offrant exactitude et fiabilité. Capacités: table 500×500 mm (3 rainures T, écart 100 mm, larg.16 mm), surface 360×320 mm; perçage acier 22 mm, fonte 24 mm; écartement 300 mm; course broche 120 mm; courses X330 Y210 Z350 mm. Caractéristiques: CM/MT3; vitesses 100–4000 t/min variable; avances 0.02–0.25 mm/t; 3×380 V 50 Hz; moteur 1.0/1.5 CV; poids ≈900 kg; encombrement 1100×600×2100 mm. Access.: mandrin. Permet tolérances serrées; secteurs: automobile, aérospatial, médical, horlogerie, machines‑outils.

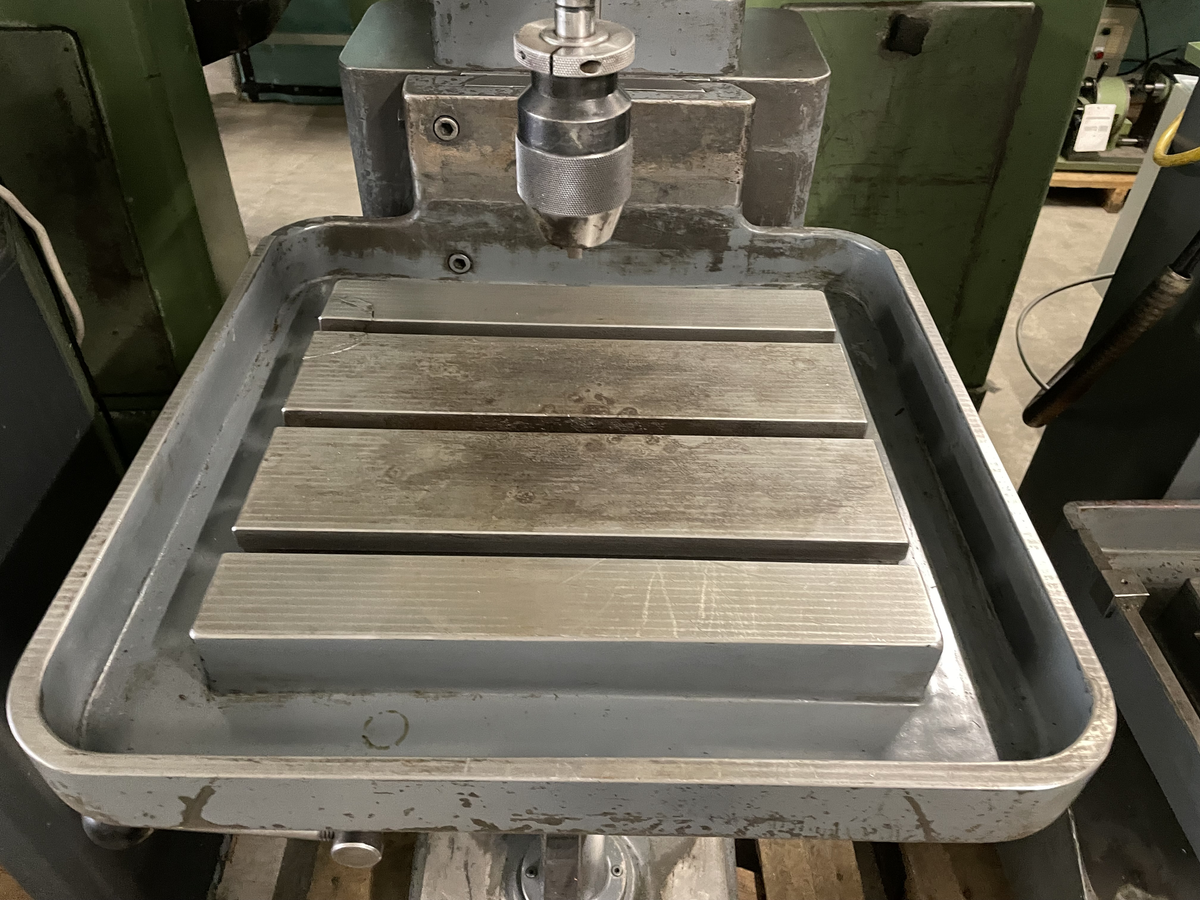

| Longueur de la table | 500 mm |
| Largeur de la table | 500 mm |
| Surface de serrage: | |
| Longueur | 360 mm |
| Largeur | 320 mm |
| Nombre rainures en T | 3 |
| Distance entre les rainures en T | 100 mm |
| Largeur rainures en T | 16 mm |
| Capacité de perçage dans l'acier | 22 mm |
| Capacité de perçage dans la fonte | 24 mm |
| Cône de la broche: CM | 3 |
| Ecartement | 300 mm |
| Profondeur de perçage (course de broche) | 120 mm |
| Course tête de perçage | 300 mm |
| Courses de la table: | |
| Course longitudinale (axe-X) | 330 mm |
| Course transversale (Y) | 210 mm |
| Course verticale (axe-Z) | 350 mm |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 100 t/min |
| à | 4000 t/min |
| Avances: | |
| Variateur (réglage progressif) | |
| de | 0.02 mm/t |
| à | 0.25 mm/t |
| Branchement 50 Hz 3x | 380 Volt |
| Moteur de la broche | 1.0 / 1.5 CV |
| Poids de la machine env. | 900 kg |
| Encombrement machine: | |
| Longueur | 1100 mm |
| Largeur | 600 mm |
| Hauteur | 2100 mm |
| Accessoires divers: | |
| Mandrin de perçage |
